Hyundai Venue I (2019-2021) – caja de fusibles
Ubicación de la caja de fusibles en el salpicadero
Dentro de la tapa de la caja de fusibles/relés hay una etiqueta de fusibles/relés que describe los nombres y valores nominales de los fusibles/relés.
Ubicación del bloque de fusibles en el compartimento del motor
La caja de fusibles se encuentra en el compartimento del motor, en el lado derecho.

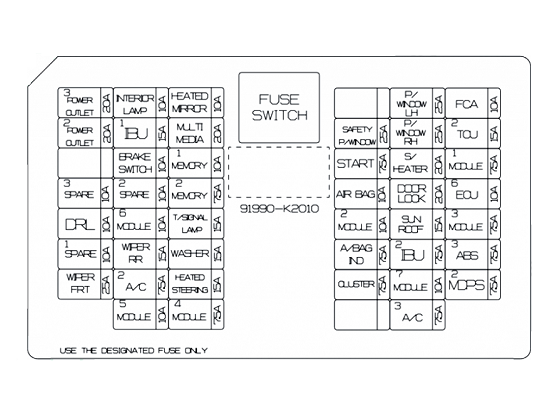

Diagrama de la caja de fusibles en el salpicadero
| Nombre del fusible | Amperaje [A] | Descripción |
|---|---|---|
| Nombre del fusible | Amperaje [A] | Descripción |
| POWER OUTLET 3 | 20A | Cargador USB |
| INTERIOR LAMP | 10 A | Luz delantera en el marco de la puerta derecha e izquierda;
Iluminación interior; Luz de lectura. |
| HEATED MIRROR | 10 A | Alimentación del espejo exterior del lado del conductor y del pasajero;
Módulo de control del aire acondicionado. |
| P/WINDOW LH | 25A | Interruptor principal de la ventanilla eléctrica |
| FCA | 10 A | Unidad de asistencia para colisiones – delantera |
| POWER OUTLET 2 | 20A | Toma de corriente delantera |
| IBU 1 | 15A | IBU |
| MULTIMEDIA | 20A | Unidad de audio principal;
Audio-vídeo y navegación. |
| SAFETY P/WINDOW | 25A | Módulo de seguridad de la ventanilla |
| P/WINDOW RH | 25A | Interruptor principal de la ventanilla eléctrica;
Interruptor de la ventanilla eléctrica del pasajero. |
| TCU2 | 15A | Interruptor de rango del motor;
Interruptor de la luz de marcha atrás. |
| BRAKE SWITCH | 10 A | IBU;
Interruptor de la luz de freno. |
| MEMORY 1 | 10 A | Juego de indicadores;
Módulo de control del aire acondicionado. |
| START | 7,5A | [M/T] ECM, IBU, [IVT] Interruptor de rango de la transmisión |
| S/HEATER | 20A | Módulo de control de la calefacción de los asientos delanteros |
| MODULE 1 | 7,5A | Interruptor de la luz de freno;
Palanca de cambios del cajero automático. |
| MEMORY 2 | 7,5A | Módulo de control SRS |
| AIR BAG | 10 A | Sensor de detección de pasajeros;
Módulo de control SRS. |
| DOOR LOCK | 20A | Relé de la tapa trasera;
Cierre centralizado. |
| Nombre del fusible | Amperaje [A] | Descripción |
|---|---|---|
| ECU 6 | 10 A | ECM, PCM |
| DRL | 10 A | Relé DRL |
| MODULE 6 | 10 A | Conector de datos;
Electroimán de bloqueo de llave |
| T/SIGNAL LAMP | 15A | IBU |
| MODULE 2 | 10 A | Interruptor del salpicadero;
Cámara multifunción; Unidad de advertencia de colisión en ángulo muerto izquierda y derecha. |
| SUNROOF | 15A | Motor del techo solar |
| MODULE 3 | 7,5A | Interruptor de la consola;
Indicador de la palanca de cambios A/T; Módulo de control del aire acondicionado; Audio; Módulo de control de la calefacción de los asientos delanteros. |
| WIPER RR | 15A | Bloque de conectores E/R (relé del limpiaparabrisas trasero);
Motor del limpiaparabrisas trasero. |
| WASHER | 15A | Interruptor multifunción |
| A/BAG IND | 7,5A | Interruptor central del salpicadero;
Juego de indicadores. |
| IBU 2 | 7,5A | IBU |
| ABS3 | 7,5A | Bloque de conexión E/R (conector de control universal);
Módulo ESC. |
| WIPER FRT | 25A | Bloque de conectores E/R (relé del limpiaparabrisas delantero de baja tensión);
Motor del limpiaparabrisas delantero. |
| A/C 2 | 7,5A | Bloque de conexión E/R (relé del ventilador);
Módulo de control del aire acondicionado. |
| HEATED STEERING | 15A | No utilizado |
| CLUSTER | 7,5A | Panel de instrumentos |
| MODULE 7 | 10 A | Relé de la toma de corriente;
Interruptor de alimentación del espejo exterior; IBU; Unidad de audio principal; Audio-vídeo y navegación. |
| MDPS 2 | 7,5A | Unidad MDPS |
| MODULE 5 | 10 A | IBU;
Módulo de control de la calefacción de los asientos delanteros. |
| MODULE 4 | 7,5A | IBU |
| A/C 3 | 7,5A | Motor del ventilador;
Módulo de control del aire acondicionado. |

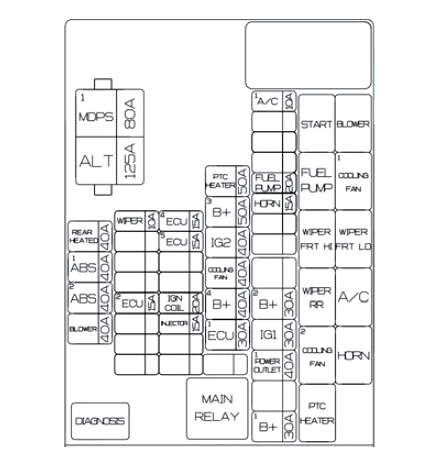

Diagrama del panel de fusibles en el compartimento del motor
| Nombre del fusible | Amperaje [A] | Descripción |
|---|---|---|
| Nombre del fusible | Amperaje [A] | Descripción |
| ALT | 125A | Alternador, fusible múltiple – MDPS 1;
Fusible – calefacción trasera, ventilador, ABS 1, ABS 2. |
| MDPS 1 | 80A | Unidad MDPS |
| REAR HEATED | 40A | Bloque de conexión ICU (relé de calefacción trasera) |
| ABS 1 | 40A | Conector de control universal;
Módulo ESC. |
| ABS 2 | 40A | Módulo ESC |
| BLOWER | 40A | Relé del ventilador |
| WIPER | 10 A | Relé del limpiaparabrisas delantero LO, IBU |
| ECU2 | 15A | ECM/PCM |
| ECU4 | 15A | ECM/PCM |
| ECU5 | 15A | ECM/PCM |
| IGN COIL | 20A | Bobina de encendido #1~#4 |
| INJECTOR | 15A | ECM/PCM, inyector #1~#4;
Relé de la bomba de combustible. |
| Nombre del fusible | Amperaje [A] | Descripción |
|---|---|---|
| PTC HEATER | 50A | Relé de calefacción PTC |
| B+3 | 50A | Bloque de conexión ICU (fusible – CIERRE DE PUERTAS, CALEFACCIÓN, VENTANILLA ELÉCTRICA DE SEGURIDAD, TECHO SOLAR, relé de la ventanilla eléctrica) |
| IG2 | 40A | Relé de arranque;
Panel de relés PDM (relé IG2); Interruptor de encendido. |
| COOLING | ||
| FAN | 40A | Relé del ventilador de refrigeración 1/2 |
| B+4 | 40A | Bloque de conexión ICU (fusible – MÓDULO 6, INTERRUPTOR DE FRENO, LÁMPARA DE SEÑAL DE GIRO, DRL, IBU 1, dispositivo de interrupción automática de corriente de fuga) |
| ECU1 | 30A | Relé principal, fusible – ECU 4, ECU 5 |
| A/C 1 | 10 A | Relé del aire acondicionado |
| FUEL PUMP | 20A | Relé de la bomba de combustible |
| HORN | 15A | Relé de la bocina |
| B+2 | 30A | Bloque de conexión ICU (IPS (5CH) E-SWITCH, IPS (2CH)) |
| IG1 | 30A | [Con llave inteligente]
Panel de relés PDM (relé IG1) [Sin llave inteligente] Interruptor de encendido |
| POWER OUTLET 1 | 40A | Bloque de conexión ICU (relé de la toma de corriente) |
| B+1 | 30A | Bloque de conexión ICU (IPS (5CH) E-SWITCH, IPS (1CH)) |
