Hyundai Nexo (2018-2019) – caja de fusibles
Hyundai Nexo (2018-2019) – diagrama de la caja de fusibles
Año de fabricación: 2018, 2019.
El fusible del encendedor de cigarrillos (toma de corriente) en el Hyundai Nexo (2018-2019) es el fusible 36 en la caja de fusibles
Tablero de instrumentos
| Nombre del fusible | [A] | Componente protegido |
| MEMORY1 | 10 | Módulo de alimentación del portón trasero, módulo de control del aire acondicionado, panel de control del aire acondicionado |
| MODULE1 | 10 | Caja de fusibles ICM (relé de plegado/desplegado del espejo exterior), unidad principal A/V y navegación (interruptor de luces de emergencia), interruptor de la caja de cambios (SBW), sensor de luz automática y foto, espejo exterior eléctrico del conductor/pasajero, kit de intermitentes |
| TAIL GATE OPEN | 10 | Relé del portón trasero |
| P / WINDOW RH | 25 | Relé de la ventana eléctrica derecha |
| P/WINDOW LH | 25 | Relé de la ventana izquierda, módulo de seguridad de la ventana del conductor |
| P / SEAT DRV | 25 | Interruptor manual del asiento del conductor |
| MODULE 4 | 7,5 | IBU, sistema de asistencia de estacionamiento inteligente controlado a distancia, unidad VESS, interruptor electrónico del freno de estacionamiento, unidad de asistencia de mantenimiento de carril (línea), unidad de advertencia de colisión en punto ciego LH/RH, interruptor de la almohadilla de colisión, bloqueo de conexión de la cámara PE (conector de control universal) |
| MODULE 8 | 7,5 | Conector de conexión de datos, interruptor de la almohadilla de emergencia, espejo electrocromático |
| S / HEATER RR | 20 | Calefacción de los asientos traseros |
| HEATED MIRROR | 10 | Espejo exterior eléctrico del conductor/pasajero, panel de control del aire acondicionado |
| S / HEATER FRT | 20 | Ventilación de aire frontal/calefacción del asiento Módulo de control del asiento |
| AMP | 25 | AMP |
| MULTI MEDIA | 15 | Unidad principal A/V y navegación, panel de interruptores de la consola central |
| MODULE 5 | 10 | Ventilación de aire frontal/calefacción del asiento Módulo de control del asiento, AMP, unidad principal A/V y navegación, panel de control del aire acondicionado, calentador PTC, módulo de control del aire acondicionado, espejo electrocromático, calefacción del asiento trasero |
| WIPER (RR) | 15 | Caja de fusibles ICM (relé del limpiaparabrisas trasero), motor del limpiaparabrisas trasero |
| DOOR LOCK | 20 | Relé de bloqueo de puertas, relé de desbloqueo de puertas, caja de fusibles ICM (relé de desbloqueo de puertas de dos vueltas) |
| IBU1 | 15 | IBU |
| INTERRUPTOR DE FRENO | 10 | IBU, interruptor de luces de freno |
| P / PASAJERO | 25 | Interruptor manual de ajuste del asiento del pasajero |
| A / C | 7,5 | Módulo de control del aire acondicionado, sensor de temperatura del coche, panel de control del aire acondicionado, ionizador del clúster, compresor del aire acondicionado, bloque de conexión de la cámara PE (relé del ventilador) |
| AIR BAG2 | 10 | Módulo de control SRS |
| LAVADORA | 15 | Interruptor multifunción |
| MDPS | 7,5 | Unidad MDPS |
| MÓDULO 7 | 7,5 | Ventilación de aire frontal/calefacción del asiento Módulo de control del asiento, inversor de CA, calefacción de los asientos traseros, módulo de monitoreo de la vista, toma de corriente trasera |
| TECHO SOLAR2 | 20 | Unidad de techo solar |
| DSUNROOF1 | 20 | Unidad de techo solar |
| CLUSTER | 7,5 | Panel de instrumentos |
| MÓDULO 3 | 7,5 | SCU, interruptor selector de marchas (SBW), IDC, sensor VPD, interruptor de luces de freno, HMU, módulo de control BMS |
| ARRANQUE | 7,5 | FCU, IBU |
| IBU2 | 7,5 | IBU |
| INDICADOR DE AIRBAG | 7,5 | Kit de intermitentes, panel de control del aire acondicionado |
| MÓDULO 6 | 7,5 | IBU |
| MÓDULO 2 | 10 | Módulo de control BMS, cargador inalámbrico, cargador USB LH/RH, unidad principal A/V y navegación, panel de interruptores de la consola central, amplificador, unidad de monitoreo de la vista, interruptor de alimentación del espejo exterior, IBU |
| AIR BAG1 | 15 | Módulo de control SRS, sensor de detección de presencia del pasajero |

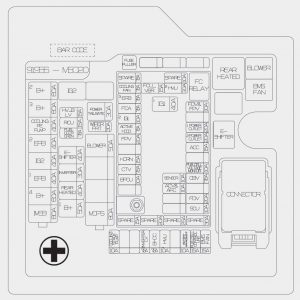

Panel de fusibles del compartimento del módulo de alimentación de la pila de combustible
| Tipo | Nombre del fusible | [A] | Circuito protegido |
| MULTI FUSE-1 | B + 2 | 60 | Bloque de conexión de la ICU (módulo de control IPS, IPS1) |
| B + 3 | 60 | Bloque de conexión de la ICU (módulo de control IPS) | |
| COOLING PE PUMP | 40 | Bomba de refrigerante en la cámara PE (CPP) | |
| EPB2 | 40 | Módulo de control electrónico de frenos | |
| IG2 | 40 | Bloque de conexión de la cámara PE (relé IG2) | |
| EPB1 | 40 | Módulo de control electrónico de frenos, bloque de conexión de la cámara PE (conector de control universal) | |
| B + 4 | 60 | Bloque de conexión de la ICU (fusible – SUNROOF1, SUNROOF2, AMP, P / SEAT DRV, P / SEAT PASS, S / HEATER FRT, P / WINDOW LH, P / WINDOW RH, TAIL GATE OPEN) | |
| IMEB | 80 | Módulo de control electrónico de frenos | |
| MULTI FUSE-2 | BLOWER | 50 | Bloque de conexión de la cámara PE (relé del ventilador) |
| MDPS | 80 | Unidad MDPS | |
| FUSIBLE | HVJB LV | 15 | Bloque de conectores HV |
| RCU | 15 | Módulo de manija de puerta automática de lavado del conductor/pasajero, módulo de manija de puerta trasera automática de lavado LH/RH |
| APERTURA DE LA PUERTA DE COMBUSTIBLE | 7,5 | Caja de relés ICM (relé de la puerta de llenado) |
| E-SHIFTER | 40 | Bloque de conexión de la cámara PE (relé del interruptor E) |
| INVERTER | 30 | Inversor de CA |
| CALEFACCIÓN TRASERA | 40 | Bloque de conexión de la cámara PE (relé de calefacción trasera) |
| B + 1 | 50 | Bloque de conexión de la ICU (fusible – MODULE1, AIR BAG2, MODULE8, S / HEATER RH, DOOR LOCK, IBU1, interruptor de freno), relé de desactivación de corriente de dispersión automática |
| PUERTA TRASERA ELÉCTRICA | 30 | Módulo de puerta trasera eléctrica |
| LIMPIAPARABRISAS DELANTERO | 30 | Motor del limpiaparabrisas delantero |
| BOMBA DE REFRIGERACIÓN DE LA PILA | 10 | Bomba de refrigeración de la pila (CSP) |
| INVERTER LV | 7,5 | Inversor |
| BHDC | 7,5 | IDC |
| HMU1 | 10 | HMU |
| GESTIÓN DE BATERÍAS | 10 | Módulo de control BMS |
| UNIDAD DE CONTROL DE LA PILA DE COMBUSTIBLE | 15 | FCU |
| VENTILADOR BMS | 15 | Bloque de conexión de la cámara PE (relé de los ventiladores BMS) |
