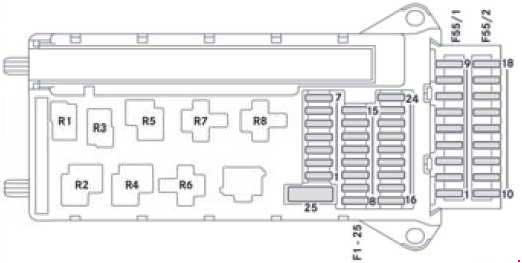

Mercedes Sprinter (W906) (2006-2017) – caja de fusibles

(unidad de control eléctrico)

vehículos con motor de gasolina,

llave de encendido

Terminal 87 (5)1.

(módulo de envoltura de tuberías)

Terminal 87 (3),

vehículos con motor de gasolina;

Terminal 87 (3),

vehículos con motor diésel.

radio,

carrocería de la puerta trasera,

PND (dispositivo de navegación personal)

Conexión de luz;

Panel de instrumentos,

Dispositivo de advertencia de marcha atrás;

Protección antirrobo con función

de seguimiento del vehículo.

Terminal 30/2 SAM

(módulo de adquisición y activación de señales).

Componentes del motor/unidad de control,

(vehículos con motor de gas natural NGT2)

Terminal 87 (2a) motor OM642, OM6513.

Terminal 87 (1a) motor OM6516;

Terminal 87 (3a) motor M272, M271, OM651.

señal acústica,

señal acústica con sirena

Radio 2 DIN.

Tacógrafo/registrador adicional;

Sistema de navegación adicional.

ventilador auxiliar de calefacción 1

reloj de control,

Receptor de radio;

Cableado básico DIN;

FleetBoard;

Protección antirrobo con posibilidad

de seguimiento del vehículo.

aire acondicionado de la cabina delantera

Sensor de movimiento

Lámpara de lectura y para transporte de carga

(vehículos de mensajería)

Iluminación del compartimento de carga.

1/2 relé.

Relé de arranque, terminal 151;

relé apagado

Bomba de aire secundario para vehículos

con motor de gasolina.

(cabina sin divisor y sin sistema

de aire acondicionado trasero);

Ventilador de refrigeración del sistema de aire acondicionado –

(cabina con divisor y reforzada sin

sistema de aire acondicionado trasero);

Ventilador de refrigeración del sistema de aire acondicionado – cabina;

Ventilador de extracción eléctrico;

Relé del motor de arranque, terminal 156;

Relé de arranque no controlado.

SRB (módulo de fusibles y relés)

Sistema de aire acondicionado trasero.

SAM (módulo de adquisición y activación de señales),

SRB (módulo de fusibles y relés)
Terminal 30 entrada PTC

Distribuidor de fusibles en la base del asiento.

Calentador eléctrico auxiliar PTC.

SRB (módulo de fusibles y relés)

Diagrama de fusibles delante de la base

del asiento.

SRB (módulo de fusibles y relés);

Diagrama de fusibles 30.

Conexión para fusible de toma de corriente

(en vehículos con batería auxiliar)

de desconexión de batería

Bomba hidráulica;

Carga de la tapa trasera;

Plegable.

Sistema de aire acondicionado del compartimento de pasajeros.

(cabina sin divisor y sin sistema

de aire acondicionado del compartimento de pasajeros);

Ventilador de refrigeración del sistema de aire acondicionado

(cabina con divisor y reforzada sin

sistema de aire acondicionado del compartimento de pasajeros);

Ventilador de refrigeración del sistema de aire acondicionado

(identificación del modelo de vehículo

abierto en la cabina);

Ventilador de aspiración eléctrico.

de desconexión de batería;

Relé de desconexión de batería.

Cámara de marcha atrás;

Interruptor de puerta neutral;

Asistencia de arranque y tracción total;

Funcionamiento del motor;

Toma DIN de cableado básico (techo);

FleetBoard;

Protección antirrobo con iluminación del compartimento trasero y

iluminación de emergencia con martillo.

Regulador de velocidad de trabajo ADR/WOM/AG

(unidad de control del remolque).

EGS (control electrónico de la transmisión).

Bomba de aceite auxiliar.

PARKTRONIC6 plegable.

Embrague del compresor;

Sistema de advertencia de marcha atrás.

Relé de la bomba de combustible 1.

sin sensor de lluvia;

Panel de control superior con sistema ATA;

Panel de control superior con sensor de lluvia.

Lámpara perimetral;

Iluminación de identificación.

(vehículos de mensajería);

Desempañador de la ventana trasera sin ATA

(sistema de alarma antirrobo);

Desempañador de la ventana trasera con sistema ATA

(sistema de alarma antirrobo).

Alimentación del vehículo (vehículos de mensajería).

Sistema eléctrico: carrocería diferente a MB.

Calefacción auxiliar de aire.

(módulo de fusibles y relés) 3-6;

Motor de arranque para soporte de alimentación eléctrica

(con uso de batería auxiliar).

Sistema de gas,

vehículos con motor de gas natural (NGT);

Unidad de control SCR8, vehículos con tratamiento de gases de escape;

Terminal 30, tracción total, unidad de control.

Servofreno.

Sistema de asistencia de cierre de puerta corredera, izquierda;

Puerta corredera eléctrica, izquierda.

vehículos con tratamiento de gases de escape;

KEYLESS ENTRY.

Sistema de asistencia de cierre de puerta corredera, derecha;

Unidad de control ENR (ajuste de nivel);

Suspensión neumática.

(Líquido de escape diésel)

(vehículos con tratamiento de gases de escape, diésel de 6 cilindros 9,3);

Calefacción SCR8 1 DEF®

(vehículos con tratamiento de gases de escape diésel).

(vehículos con tratamiento de gases de escape, diésel de 6 cilindros 9,3);

Calefacción SCR8 2 DEF

(vehículos con tratamiento de gases de escape diésel).

(vehículos con tratamiento de gases de escape, diésel de 6 cilindros 9,3);

Control de calefacción SCR8 3 DEF,

(vehículos con tratamiento de gases de escape diésel).

(Advertencia de colisión frontal)

Asistente de ángulo muerto/BSM (Monitor de ángulo muerto)

Con advertencia de salida de carril

Sistema de aire acondicionado trasero;

Ventilador en el techo;

Sirena.

tensión de referencia adicional de la batería.

señal acústica.

Relé de la bomba de aire secundario;

Relé SCR8,

vehículos con tratamiento de gases de escape

Relé del motor de arranque, tracción izquierda.

(Sistema de alarma antirrobo);

Relé de quitanieves, faros con luz de cruce, izquierda.

Relé de quitanieves, faros con luz de cruce,

faros con luz de cruce, derecha.

Relé de quitanieves,

faros con luz de carretera, izquierda.

Relé de quitanieves, luces de carretera, derecha.

Relé de carga básica;

Iluminación del relé Comfort.

Relé de la lámpara de matrícula (vehículos de mensajería);

Relé del ventilador, calefacción

de aire caliente auxiliar,

ajuste del ventilador 1

de aire caliente auxiliar,

ajuste del ventilador 2

Terminal 61 (D+) relé, protección

antirrobo con posibilidad de seguimiento del vehículo

Protección antirrobo

con relé de seguimiento del vehículo.

vehículo con volante a la izquierda

vehículo con volante a la derecha

ventilador auxiliar (dúo)

ventilador auxiliar (mono)

ventilador auxiliar
