Esquema de fusibles y relés – Mercedes-Benz Clase E W123

Aplicable a vehículos fabricados en los años:

1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985.

Caja de fusibles

Número	Amperaje [A]	Descripción
A	16	Control de ventanas (delantera derecha/trasera izquierda)
b	16	Control de ventanas (delantera izquierda/trasera derecha)
C	16	Ventilador auxiliar, calor residual del motor de combustión interna (123 545 ?? 00)
	25	Ventilador auxiliar, calefacción estacionaria, calor residual del motor de combustión interna (123 545 ?? 00)
D	16	Techo corredizo
1	8	Iluminación de posición y trasera derecha, tablero/instrumentos/interruptor de advertencia/control de calefacción y ventilación (interruptores de palanca/intermitente/radio electrónico) iluminación, dispositivo de limpieza de faros (123 545: 0200, 0500) , luces de posición laterales (123 545 0100 ) , señal acústica de advertencia (123 545: 0400, 0800)
2	8	Reloj, luz del maletero, diagnóstico, luz de techo delantera y trasera, sistema de advertencia, terminal del monitor de advertencia 5/SF, antena automática, bloqueo del reposacabezas del asiento de la válvula del interruptor, espejo de cortesía iluminado, luz de freno izquierda y derecha (123 545 0100) , Radio electrónica, Relé II Control de ventanas Terminal 86+87 (123 545: 0200, 0500)
3	8	Iluminación de posición y luces de carretera izquierdas
4	8	Encendedor , iluminación de la guantera, radio, espejo exterior (123 545: 0800, 1100)
	16	Calefacción de asientos delanteros, Encendedor, Iluminación del habitáculo, Radio, Espejo exterior (123 545: 0800, 1100)

5	8	123 545 0100: Interruptor del compresor del aire acondicionado, estabilización de las revoluciones en ralentí de la válvula de sobrepresión 123 545: 0200, 0500: Faros antiniebla 123 545 ?? 00: Faros antiniebla, faros antiniebla traseros
6	16	Limpiaparabrisas y lavaparabrisas, claxon óptico, grupo de limpieza de faros relé (123 545: 0200, 0500)
7	8	Luces de carretera derechas, intermitente de luces de carretera (123 545: 0100, 0200)
8	16	Motor del ventilador, compresor del aire acondicionado, válvula de conmutación, estabilización de las revoluciones en ralentí (123 545: 0400, 0500, 0600, 0800) , control del aire acondicionado de la bomba de circulación (123 545: 0400, 0500) , calor residual del motor de combustión (123 545 ?? 00) 123 545: 0100, 0200: Luneta trasera calefactable
	25	123 545: 0100, 0200: Luneta trasera calefactable, luneta trasera calefactable 123 545 ?? 00: Sistema de aire acondicionado, motor del ventilador, compresor del aire acondicionado, estabilización de las revoluciones en ralentí de la válvula de conmutación, control del aire acondicionado de la bomba de circulación, calor residual del motor de combustión
9	8	Luces de carretera izquierdas, intermitente de luces de carretera (123 545: 0400, 0500, 0600, 0800, 1100)
10	16	Luneta trasera calefactable, calefacción estacionaria trasera (123 545: 1100, ?? 00) , Ventilador del motor con embrague electromagnético (123 545: 0400, 0500, ?? 00) 123 545: 0100, 0200: Motor del ventilador
	25	123 545: 0100, 0200: Calefacción de asiento trasero, calefacción de luneta trasera, calefacción estacionaria trasera (123 545: 1100, ?? 00) , Ventilador del motor con embrague electromagnético (123 545: 0400, 0500, ?? 00)
11	8	Luces de cruce derechas, faro antiniebla
12	8	Bombilla de luz de freno, intermitente, grupo de instrumentos, control de crucero, terminal 86 del relé de control de ventanas, tacómetro, terminal 86 del relé del ventilador auxiliar (123 545: 0100, 0200, 0400) , unidad de control/válvula de agua de calefacción para el sistema de aire acondicionado (123 545 0400) , estabilización de las revoluciones en ralentí de la válvula de conmutación (123 545 0200) , compresor del aire acondicionado (123 545 0200) , relé II Power Windows Terminal 87 y (123 545: 0200, 0500) , aire acondicionado (123 545 ?? 00)
13	8	Luces de cruce izquierdas
14	8	Bombilla de repuesto, terminal del sistema de monitoreo 8/15, control de emisiones, claxon, bocinas, protección contra sobrecarga, transmisión automática, terminal 86 del relé del ventilador auxiliar, unidad de control/bomba de agua/válvula para el agua de calefacción del sistema de aire acondicionado, calentador del carburador (123 545: 0100, 0200, ?? 00) , terminal 15 calor residual del motor de combustión (123 545 ?? 00) , indicador de temperatura exterior (123 545 ?? 00) , válvula de drenaje de la cámara de flotador (123 545 ?? 00) , interrupción de las revoluciones en ralentí – válvulas de desconexión

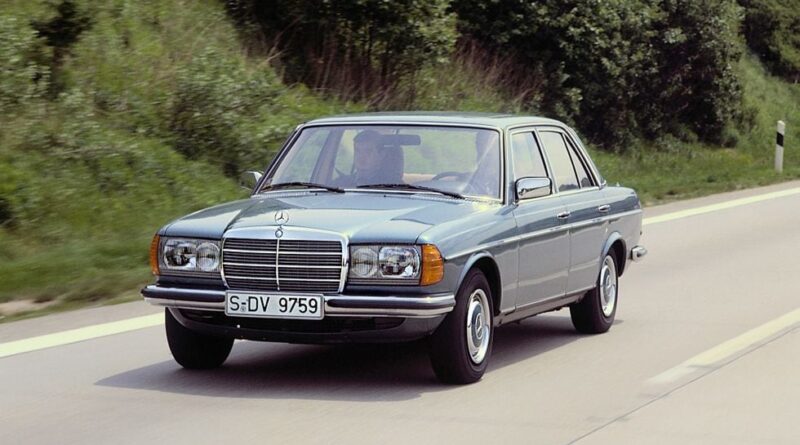

Acerca del Mercedes-Benz Clase E W123 (1976-1985)

El Mercedes-Benz Clase E W123, fabricado entre 1976 y 1985, es uno de los modelos más icónicos de la marca. Este automóvil se caracteriza por su robusta construcción, fiabilidad y confort, lo que lo convierte en un favorito entre los entusiastas de los vehículos clásicos. El W123 estaba disponible en varias versiones de carrocería, incluyendo sedán, familiar y coupé. Ofrecía una amplia gama de opciones de motor, incluyendo unidades de gasolina y diésel, que iban desde los cuatro cilindros de 2.0 litros hasta los seis cilindros de 3.0 litros. Este modelo era conocido por su larga vida útil y su alto nivel de seguridad, lo que contribuyó a su popularidad en todo el mundo.

Esquema de la caja de fusibles del Mercedes-Benz Clase E W123

Esta página muestra el esquema de la caja de fusibles para el Mercedes-Benz Clase E W123, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. En este modelo, la caja de fusibles suele estar ubicada en el compartimento del motor, cerca de la batería, y otra puede estar situada debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave que garantiza la seguridad y la funcionalidad del vehículo, por lo que es importante conocer su configuración y su uso correcto.
