Mercedes Clase A w169 (2004-2012) – caja de fusibles

Mercedes Clase A w169 (2004-2012) – esquema de fusibles

Año de fabricación: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

El fusible del encendedor de cigarrillos (toma de corriente) en el Mercedes Clase A w169 (2004-2012) es el fusible 53 en la caja de fusibles

Caja de fusibles en el espacio para los pies del pasajero

La caja de fusibles se encuentra en el espacio para los pies del pasajero, delante del asiento.

Número	Descripción	Amperaje [A]
1	Interruptor de luces de freno	10
	Válido para código (U62) Paquete luces y visibilidad: Interruptor de luces de freno.	5
2	Ventana trasera calefactada	25
3	Unidad de control del panel de instrumentos EIS [EZS]	7.5
4	Controlador EIS [EZS]; Controlador de bloqueo eléctrico del volante.	15
5	Válido sin código (580) Climatizador automático y sin código (581) Climatizador automático confort: unidad de control y gestión HEAT; Válido para código (580) Climatizador automático: unidad de control y gestión AAC [KLA]; Válido para código (581) climatizador automático confort: Unidad de control y gestión confort AAC [KLA].	7.5
6	Bocina izquierda; Bocina derecha.	15
7	Relé de la bomba de combustible	25
	Válido para modelo 169.090: unidad de control del convertidor CC/CC	5
8	Unidad de control del panel de control suspendido	25
9	Unidad de control ESP y BAS	40
10	Conector del cableado del regulador del ventilador/cables internos	40
11	Válido para motor 266: circuito 87 del relé, motor	30
	Válido para motor 640: relé circuito 87, motor	40
12	Módulo de la columna de dirección; Volante multifunción.	5
13	Controlador de la puerta delantera izquierda	25
14	Controlador de la puerta delantera derecha	25
15	Unidad de control ESP y BAS	25
16	Conector del bus de datos; Unidad de control PTS.	10
17	Interruptor giratorio de luces	5
18	Aplica para transmisión 711, 716: Interruptor de luz de marcha atrás; Aplica para modelo 169.090: Controladordel compresor del aire acondicionado BKGN; Unidad de control de monitoreo de energía; Unidad de control de la bomba de vacío 1; Unidad de control de la bomba de vacío 2.	7.5
19	Sensor de velocidad micromecánico AY	5
20	Unidad de control de sistemas de retención	7.5
21	Relé del motor de arranque	30
22	Panel de instrumentos	7.5
23	Calefacción de la boquilla del limpiaparabrisas	7.5
	Válido para motor 640 desde 1.9.08: Sensor de condensación del filtro de combustible con elemento calefactor.	20
24	Unidad de control de la dirección asistida eléctrica (ES)	7.5
25	Interruptor de luces de freno; ESP y unidad de control BAS.	7.5
26	Aplica para transmisión 722: Unidad de control electrónico del módulo de transmisión.	7.5
27	Válido para transmisión 722: unidad de control CVT (transmisión automática sin fin).	10
28	Interruptor giratorio de luces	5
29	Unidad de control SAM	30
30	Circuito 87F del relé	25
31	Controlador de la puerta central (vehículos hasta 30.11.05); Interruptor giratorio de luces; Interruptor automático de luces; Sensor de luz diurna; Sensor de lluvia y luz.	5
32	Válido para motor 266: Unidad de control ME-SFI [ME]; Válido para modelo 169.090: Unidad de control de monitoreo de energía.	7.5
33	Radio; Unidad de radio-navegación; Unidad de control, visualización y control COMAND (Japón).	15
34	Controlador de la puerta trasera izquierda	25
35	Controlador de la puerta trasera derecha	25
36	Punto de separación del teléfono móvil; Unidad de control del remolque.	7.5
	Unidad de control del remolque; Unidad de control PTS.	10
37	Unidad de control de sistemas de seguridad Sensor de reconocimiento de ocupación del asiento delantero del pasajero; Sensor de reconocimiento de ocupación del asiento delantero del pasajero y de silla infantil	7.5
38	Encendedor de cigarrillos delantero con iluminación de cenicero	25
39	Motor del limpiaparabrisas	25
40	Unidad de control del panel de control suspendido	7.5
	Motor del techo	25
41	Motor del limpiaparabrisas de la puerta trasera	15
42	Iluminación del compartimento de la guantera con interruptor; Iluminación del espejo de cortesía izquierdo y derecho; Interruptor de iluminación del espacio para los pies (paquete autoescuela); Interruptor de monitoreo de funcionamiento del pedal (paquete autoescuela); Punto de separación de alimentación VICS + ETC (Japón).	7.5

43	Válido para motor 266: manguito del conector y borne 87M1.	15
	Válido para motor 640: manguito del conector borne 87M1e.	7.5
	Válido para modelo 169.090: Unidad de control de la bomba de vacío 1,	20
44	Válido para motor 266: manguito del conector borne 87M2e,	15
	Válido para motor 640: manguito del conector borne 87M2e.	20
45	Válido para motor 640: unidad de control CDI; Válido para modelo 169.090: unidad de control de la bomba de vacío 2.	25
46	Unidad de control telefónica, (Japón); Compensador E-net; Interfaz portátil universal CTeL (UPCI [UHI]) unidad de control.	7.5
	Altavoz del módulo de graves (Japón)	25
	Amplificador para sistema de audio	40
	Válido para modelo 169.090: Unidad de control de carga.	5
47	Unidad de control telefónica, (Japón); Interfaz portátil universal CTEL (UPCI [UHI]); Unidad de control del punto de separación del teléfono móvil; Sistema de control por voz (VCS [SBS]); Unidad de control; Aplica para modelo 169.090: Cargador 1.	7.5
48	ATA [EDW] / protección antirremolque / unidad de control de protección interior; Señal de alarma con batería adicional; Válido para modelo 169.090: cargador 2.	7.5
49	Panel de control del panel superior; Cojín calefactado del asiento delantero izquierdo; Respaldo calefactado del asiento delantero izquierdo; Elemento calefactor del asiento delantero derecho; Calefactor del respaldo del asiento delantero derecho.	25
50	Cargador de CD; Unidad de control de la interfaz multimedia; Sintonizador de televisión digital; Unidad de control de transmisión de audio digital; Punto de separación de alimentación VICS + ETC (Japón).	7.5
	Aplica para vehículos gubernamentales: Barra de luces en el techo; Manguito del conector circuito 30.	30
51	Válido para modelo 169.090: Ventilador de refrigeración; Bomba de refrigerante a baja temperatura.	10
52	Punto de separación de tensión VICS + ETC (Japón) (vehículos hasta 31.5.06); Válido para modelo 169.090: Unidad de control de transmisión eléctrica.	5
	Reserva (vehículos desde 1.6.06)	7.5
	Unidad de control del sistema de llamada de emergencia (EE. UU.) (vehículos hasta 31.5.06)	7.5
53	Encendedor de cigarrillos trasero con iluminación de cenicero Toma interior.	30
54	Amplificador para sistema de audio; Altavoz del módulo de graves.	25
	Válido para modelo 169.090: Unidad de control de transmisión eléctrica.	5
55	Faro delantero izquierdo (bi-xenón); Faro delantero derecho (bi-xenón).	7.5
	Módulo del faro delantero izquierdo (Hi-Xenon)	10
56	Reserva	10
	Módulo del faro delantero derecho (Hi-Xenon)	10
57	Toma de remolque (13 polos) (vehículos desde 1.6.05)	15
	Unidad de control de la puerta de audio (Japón) (vehículos hasta 31.5.05)	25
	Unidad de control SDAR; Unidad de control del sistema de llamada de emergencia (EE. UU.).	7.5
58	Unidad de control del remolque; Válido para modelo 169.090: Unidad de control de la puerta del vehículo.	25
59	Unidad de control del remolque (vehículos hasta 31.5.05) Toma de remolque (13 polos) (vehículos desde 1.6.05).	20
	Válido para modelo 169.090: Unidad de control del sistema de gestión de la batería 1.	5
60	Bloqueo del conector del asiento del conductor	20
61	Bloqueo del conector del asiento delantero del pasajero	20
62	Circuito 15 del relé (2) (SA: xenón, teléfono móvil)	25
63	Reserva (vehículos hasta 31.5.05)	–
	Unidad de control de la puerta de audio (Japón) (vehículos desde 1.6.05); Aplica para vehículos gubernamentales: Barra de luces en el techo.	25
	Unidad de control del sistema de llamada de emergencia (EE. UU.) (vehículos desde 1.6.05); Unidad de control SDAR.	7.5
	Válido para modelo 169.090: Unidad de control del sistema de gestión de la batería 2.	5
64	Válido para motor 266: Relé de la bomba de aire.	40
	Válido para motor 640: Cableado del motor / conector del compartimento del motor; Etapa de salida del tiempo de encendido.	80
65	Unidad de control de la dirección asistida eléctrica (ES)	80
66	Unidad de control SAM	60
67	Circuito 15R del relé (2) (SE)	50
68	Válido para motor 266.920 y motor 266.940 con transmisión 722: AAC con control integrado del motor del ventilador auxiliar.	50
	Válido para motores 640.940, 640.941, 266.960, 266.980 y para motores 266.920, 266.940 con (Gancho de remolque): AAC con control integrado del motor del ventilador auxiliar.	60
69	Circuito 15R del relé (1)	50
70	Circuito 15 del relé (1)	60
71	Válido para motor 640: Amplificador de calefacción PTC.	150
72	Manguito del conector del circuito 30 Unidad de control multifunción del vehículo (SVMCU [MSS]) (Taxi).	60

Nº	Descripción	Amperaje [A]
80	Reservado para vehículos especiales	30
81	Reservado para vehículos especiales	30
82	Reservado para vehículos especiales	30
83	Reservado para vehículos especiales	30

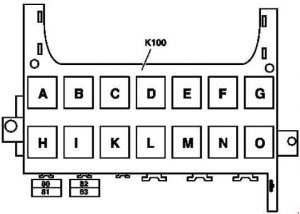

Relés
A	Circuito 15R del relé (2) (SA)
B	Circuito 15R del relé (1)
C	Relé de la bocina de fanfarria
D	Relé de la ventana trasera calefactada
E	Relé del limpiaparabrisas etapa 1/2
F	Relé de encendido/apagado del limpiaparabrisas
G	Circuito 15 del relé (1)
H	Relé de reserva
I	Relé de la bomba de aire
K	Relé de la bomba de combustible
L	Circuito del motor 87 del relé
M	Relé del motor de arranque
N	Circuito 87F del relé
O	Circuito 15 del relé (2) (SA: xenón, teléfono móvil)

Acerca del Mercedes Clase A w169 (2004-2012)

El Mercedes Clase A w169, fabricado entre 2004 y 2012, es un automóvil compacto que se caracteriza por un diseño moderno y tecnologías avanzadas. Este modelo es popular por su fiabilidad y el uso eficiente del espacio, lo que lo hace ideal para entornos urbanos. El Mercedes Clase A w169 ofrece diversas opciones de motor, incluyendo variantes de gasolina y diésel, que proporcionan un rendimiento equilibrado y ahorro de combustible. El interior del vehículo está diseñado con énfasis en el confort y la ergonomía, ofreciendo una multitud de funciones modernas y elementos de seguridad que aumentan la comodidad y la seguridad durante la conducción.

Esquema de la caja de fusibles del Mercedes Clase A w169

Esta página muestra el esquema de la caja de fusibles para el Mercedes Clase A w169, que es importante para el correcto mantenimiento y reparación del vehículo. En este modelo, la caja de fusibles se encuentra en varios lugares, típicamente bajo el capó y en el interior del vehículo. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para asegurar el correcto funcionamiento de los sistemas eléctricos del vehículo, por lo que es importante tener una visión general de su configuración y mantenerla correctamente.
