Mercedes-Benz Sprinter (907) (2018-2022) – caja de fusibles

Mercedes-Benz Sprinter – diagrama de la caja de fusibles

Año de fabricación: 2018, 2019, 2020, 2021, 2022.

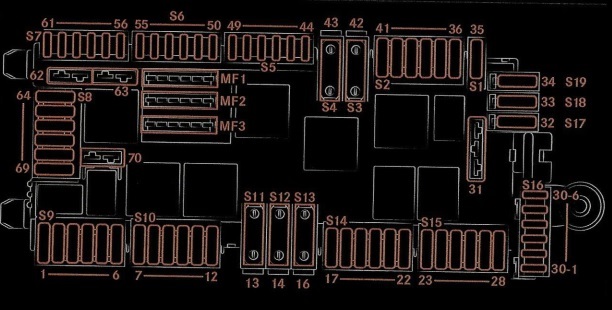

Caja de fusibles y relés en el área de los pies del pasajero

Número	Descripción	Amperaje [A]
MF1
15-1	Unidad de control del motor; Módulo común del sistema de propulsión (CPC); Módulo ESP; Módulo de tracción total; Retardador; Suspensión neumática.	5A
MF2
15-2	Cable de retroalimentación, relé de terminal 15; Ajuste del ángulo de los faros, faro halógeno; Tacógrafo TCO; Sensor de radar para asistencia activa a la frenada; Desactivación del dispositivo de advertencia de marcha atrás, conexión a la fuente de alimentación, ajuste de la velocidad de funcionamiento; Conexión a la toma DIN.	5A
MF3
30-T	Cámara multifunción; Tacógrafo TCO; Conexión a la toma DIN, techo; Terminal 15, relé bajo tensión; Panel de instrumentos; Bomba de aceite central.	7,5A
S9
1	No asignado
2	Módulo común del sistema de propulsión (CPC)	10A
3	Unidad de control del motor OM642/OM651/M274	10A
4	Toma DIN, salpicadero	7,5A
5	Módulo común del sistema de propulsión (CPC)	10A
6	Ventilador del radiador (no para OM654)	5A
S10
7	Transmisión automática	30A
8	Controlador de carrocería	30A
9	Controlador de carrocería	30A
10	Calefacción, catalizador SCR.	30A
11	Módulo de control bajo el techo (estándar); Módulo de control bajo el techo, marco de la cabina; Módulo de control bajo el techo, alto.	10A/10A/15A
12	Bomba, catalizador SCR	15A
S11
13	Transmisión automática NAT3	60A
S12
14	Válvulas ESP (Premium), vehículos con freno de estacionamiento electromecánico; Válvulas ESP (estándar).	40A/25A
S13
16	Bomba ESP	60A
S14
17	Controlador de carrocería	30A
18	Controlador de carrocería	30A
19	D+, fabricante de carrocerías	10A
20	Unidad de control de la puerta del segundo conductor	25A
21	Controlador de la puerta del conductor	25A
22	Unidad de control de suspensión neumática (LFA)	10A
S15
23	Unidad de control del ventilador	25A
24	Toma USB (salpicadero, guantera); Toma del convertidor 115V/230V.	7,5A
25	Encendedor, consola central	15A
26	Toma del panel de información	15A
27	Toma del convertidor, 115V/230V.	25A
28	Preinstalación de radio; Elevador de carga; Antena del convertidor de tensión; Toma del convertidor, 115V/230V para vehículos con batería externa.	7,5A
S16
30-1	No asignado
30-2	No asignado
30-3	Cierre centralizado	5A
30-4	Alarma (ATA)	5A
30-5	No asignado
30-6	Unidad de control de la cerradura electrónica de encendido	10A
31	Arranque, relé de terminal 15-II	25A
S17

32	No asignado
S18
33	Sensor de calidad de tensión (SEB)	5A
S19
34	Electrónica para la iluminación interior de la carrocería	10A
S1
35	Advance Caravanning (ACU) – unidad de vehículo para caravana	7,5A
S2
36	Panel de control del aire acondicionado	5A
37	Cerradura eléctrica de dirección (ESTL)	5A
38	Control de la columna de dirección (SCSM)	10A
39	Antena; Navegación; Radio de dos vías.	10A
40	Luz de advertencia giratoria	5A
41	Sistema de radio multimedia (C5/NTG6), preinstalación de radio	25A
S3
42	No asignado
S4
43	No asignado
S5
44	Panel de control del sistema multimedia	5A
45	Soporte para cargador; Interfaz móvil inalámbrica (WMI).	5A
46	Unidad de conexión multimedia (MMI)	7,5A
47	Hermes (módulo de comunicación UMTS/LTE)	5A
48	Calefacción estacionaria Telestar	5A
49	Pantalla central	5A
S6
50	Luz adicional, izquierda (fabricante de carrocerías de plataforma)	5A
51	Luz adicional, derecha (fabricante de carrocerías de plataforma)	5A
52	Unidad de control de airbags	7,5A
53	Diagnóstico	5A
54	Relé de alimentación	5A
55	Motor TS (Diésel), unidad de control del motor (OM651)	7,5A
S7
57	Sensor de partículas de hollín; Sensor de NOx; Sensor de partículas de hollín (no para OM654)	10A
58	Motor, recirculación de gases de escape (EGR) (OM642/OM651); Motor (no para OM654).	10A
59	Sensor de NOx antes y después del catalizador (no para OM654)	15A
60	Sonda Lambda	10A
61	Motor M274; Motor (OM642/OM651).	7,5A
H2
62	Unidad de control del motor (no para OM654)	15A
63	Unidad de control del motor; Motor (M274); Motor (no para OM654).	20A/20A/25A
S8
64	Control de carrocería	30A
65	Control de carrocería	30A
66	Ventilador en el techo	15A
67	Unidad de control para la medición de combustible (FSCM)	25A
68	Luz LED, derecha	15A
69	Luz LED, izquierda	15A
H2		30A
70	Limpiaparabrisas delantero	30A

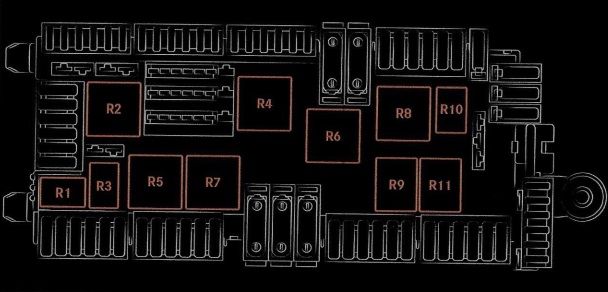

Caja de fusibles en el área de los pies del pasajero

Número	Descripción	Amperaje [A]
R1	Reserva	30A
R2	Terminal 87, motor	50A
R3	Terminal 87, módulo común del sistema de propulsión (CPC)	30A
R4	Terminal 15-I	40A
R5	Encendido y apagado de los limpiaparabrisas	40A
R6	Reserva	40A
R7	Velocidad de los limpiaparabrisas	40A
R8	Terminal 50, motor de arranque	40A
R9	Terminal 15R (vehículos sin batería adicional)	50A
R10	Terminal 15-II	30A
R11	Terminal 15R (vehículos sin batería adicional)	50A

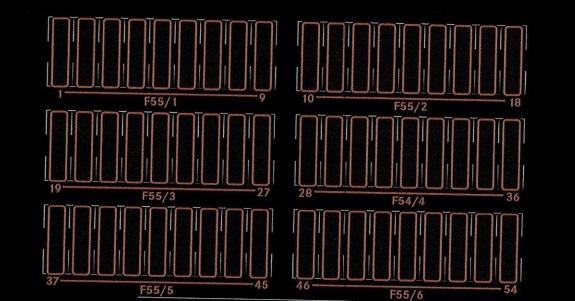

Fusibles en el exterior de la base del asiento del conductor







Número	Descripción	Amperaje [A]
F55/1
1	Faro adicional de intermitentes	10A
2	Limpiaparabrisas trasero, derecho	15A
3	Tracción integrada	30A
4	Barra de conexión	25A
5	Unidad de regulación del asiento del conductor	25A
6	Unidad de calefacción del asiento del conductor	10A
7	Soporte lumbar del conductor	25A
8	Monitorización de la presión de los neumáticos	5A
9	Asistente de estacionamiento; Cámara trasera (RVC).	5A
F55/2
10	Enganche de remolque, derecho (toma de remolque)	25A
11	Unidad de control con toma de remolque	15A
12	Enganche de remolque, izquierdo (toma de remolque)	25A
13	Unidad de control con toma de remolque	15A
14	Módulo multifunción (MPM)	25A
15	Módulo multifunción (MPM)	25A
16	Ventilador del compartimento trasero	25A
17	Calefacción estacionaria (calefacción de agua)	20A
18	Transmisión automática, bomba de aceite auxiliar	15A
F55/3
19	Calefacción estacionaria; Terminal 15 en la batería adicional.	15A
20	Monitorización de la tensión de la batería adicional	5A
21	Calefacción de la luneta trasera, izquierda	15A
22	Calefacción de la luneta trasera, derecha	15A
23	Elevador de carga/vehículo basculante (preinstalación)	7,5A

24	Barra de conexión para conexión eléctrica	15A
25	Relé del ventilador del techo	5A
26	Señal especial, fabricante de carrocerías del salpicadero	7,5A
27	Calefacción de la luneta trasera	30A
F55/4
28	Puerta corredera, izquierda; Puerta corredera eléctrica, izquierda.	15A/30A
29	Puerta corredera, derecha; Puerta corredera eléctrica, derecha.	15A/30A
30	Caja de fusibles de la antena	5A
31	Transmisión automática	7,5A
32	Transmisión automática	10A
33	Asistencia a la frenada	30A
34	Relé de sirena; Preparación para caravana.	15A/30A
35	Faro giratorio con sirena; Preparación para caravana.	15A/30A
36	Preparación para caravana	30A
F55/5
37	Estribo eléctrico, izquierdo	10A
38	Estribo eléctrico, derecho	10A
39	Zumbador de advertencia; Estribo eléctrico, derecho e izquierdo.	5A
40	Transmisión automática (NAT2)	10A
41	Terminal 15, señal especial	5A
42	Cámara trasera (RVC); Espejo con monitor de visión trasera.	5A
43	Toma, cabina	15A
44	Toma, pilar D, izquierdo	15A
45	Toma, pilar D, derecho	15A
F55/6
51	Puerto USB, izquierdo	7,5A/5A
52	Puerto USB, derecho	7,5A/5A

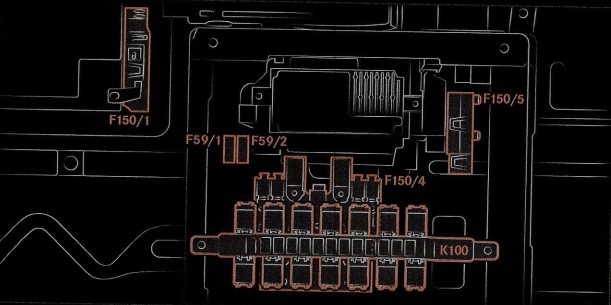

Fusibles en la base del asiento del conductor y en la caja de fusibles de la batería



Número	Descripción	Amperaje [A]
F150/1 (MFB-1)	Caja de fusibles de la batería
1	Sensor de batería
2	No asignado	MIDI
3	Caja de fusibles principal (MFB-2)	Barra
4	Centro de distribución de energía, terminal 30 (F30-1 – F30-6)	50A
5	Calefacción PTC auxiliar	125A
F150/4 (MFB-2)
1	Terminal 30T, caja de fusibles, base del asiento del conductor (F55/1-F55/6)	125A
2	Control eléctrico	125A
3	Alternador	300A
4	Alternador	400A
5	Centro de distribución de energía (PDC), FB-P	175A
6	Etapa de salida de precalentamiento (GZE)	80A
7	Ventilador del radiador (no para OM654); Ventilador del radiador del motor; Ventilador del radiador (no para OM654).	40A/70A/80A

8	Fusibles principales de la caravana	100A
9	No asignado	–
10	Aire acondicionado, compartimento trasero	100A/50A/25A
11	Batería adicional/Relé de desconexión de la batería; Retardador sin batería adicional.	150A/100A
12	Suspensión neumática (LFA)	40A
13	Calefacción del parabrisas	80A
F150/5 (MFB-ZB)
1	Retardador	100A
2	Elevador de carga/vehículo con caja basculante (preparación)	250A
3	Batería adicional
4	Relé de desconexión de la batería	150A
5	Toma, inversor	60A
6	Calefacción estacionaria	25A
F59/1 y F59/2
1	Calefacción del parabrisas, izquierda	40A
2	Calefacción del parabrisas, derecha	40A

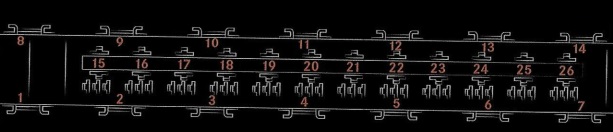

Relés

Número	Descripción	Amperaje [A]
1	Calefacción del parabrisas
2	Terminal 15
3	Calefacción de la luneta trasera
4	Toma, trasera
5	Iluminación interior
6	No utilizado
7	No utilizado
8	No utilizado
9	No utilizado
10	No utilizado
11	No utilizado
12	No utilizado
13	No utilizado

14	No utilizado
–	Mini-relé	–
15	Limpiaparabrisas trasero derecho
16	Barra de conexión del fabricante de la carrocería
17	Interruptor, dispositivo de advertencia de marcha atrás
18	Ventilador del techo
19	Bomba de aceite auxiliar
20	Estribo eléctrico, derecho 1
21	Estribo eléctrico, derecho 2
22	Estribo eléctrico, izquierdo 1
23	Estribo eléctrico, izquierdo 2
24	Sirena
25	Faro de advertencia giratorio con sirena
26	Elevador de carga

Acerca del Mercedes-Benz Sprinter (907) (2018-2022)

El Mercedes-Benz Sprinter (907) es un vehículo comercial moderno que se presentó en 2018 y se fabricó hasta 2022. Este modelo es conocido por su fiabilidad, amplitud y versatilidad, lo que lo hace ideal para diversos fines comerciales. El Sprinter (907) está disponible con varias motorizaciones, incluyendo motores diésel y de gasolina, que ofrecen un rendimiento y una eficiencia óptimos. El vehículo está equipado con tecnologías avanzadas y elementos de seguridad, lo que garantiza una conducción cómoda y segura. Gracias a su construcción modular, el Sprinter es adecuado para diversas modificaciones y adaptaciones según las necesidades del cliente.

Diagrama de la caja de fusibles del Mercedes-Benz Sprinter (907)

Esta página muestra el diagrama de la caja de fusibles para el modelo Mercedes-Benz Sprinter (907), que es esencial para el correcto mantenimiento y reparación del vehículo. Las ubicaciones típicas de la caja de fusibles en este modelo incluyen el área debajo del salpicadero y el compartimento del motor. Nuestros diagramas muestran detalladamente los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una visión general de su configuración y uso correcto.
