Mercedes-Benz Clase B W242, W246 (2012-2018) – caja de fusibles
Mercedes-Benz Clase B w242, w246 (2012-2018) – diagrama de la caja de fusibles
Año de fabricación: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mercedes Clase B w242, w246 (2012-2018) es el fusible 72 en la caja de fusibles (espacio para los pies del pasajero).
Caja de fusibles en el compartimento del motor
| Número | Descripción | Amperaje [A] |
| 201 | Sirena de alarma | 5 |
| 202 | Unidad de control de calefacción estacionaria | 20 |
| Accionamiento eléctrico (W242):
Relé de circuito 87 de la unidad de control del freno de estacionamiento. |
5 | |
| 203 | Faro LED:
faro delantero derecho. |
15 |
| Accionamiento eléctrico (W242):
Unidad de control del tren de potencia |
5 | |
| 204 | Unidad de control electrónico del programa de estabilidad | 25 |
| 205 | Bocina izquierda;
Bocina derecha. |
15 |
| 206 | Aplicable al motor 651:
Unidad de control CDI Aplicable al motor 607: Unidad de control del tren de potencia; Accionamiento eléctrico (W242): Relé de la bomba de vacío para asistencia de frenado; Relé de circuito 87M. |
5 |
| 207 | Se aplica al motor diésel:
Relé de circuito 87M Accionamiento eléctrico (W242): Válvula de aislamiento para refrigeración de batería de alto voltaje Unidad de control del freno de estacionamiento |
5 |
| 208 | Aplicable a los motores 133, 607:
Relé de circuito 87 |
7.5 |
| Accionamiento eléctrico (W242):
Motor del ventilador |
5 | |
| 209 | Faro LED:
faro delantero izquierdo |
15 |
| Accionamiento eléctrico (W242):
Reserva |
– | |
| 210 | Relé de parabrisas calefactado | 5 |
| a partir del 03.11.2014 con excepción (versión canadiense):
Relé del motor de arranque delantero |
5 | |
| 211 | Accionamiento de gas natural (W242):
Unidad de control de GNC |
7.5 |
| Accionamiento eléctrico (W242):
Bomba de circulación del circuito de calefacción |
15 | |
| 212 | Aplicable a los motores 133, 270:
Manguito de conexión, circuito 87M3; Se aplica al motor 651: Elemento calefactor del tubo de escape; Elemento calefactor del termostato del refrigerante; Válvula de derivación del radiador de recirculación de gases de escape; Se aplica al motor 607 (norma de emisiones EU5): Sensor de oxígeno antes del catalizador; Actuador de presión de transmisión del posicionador; Se aplica al motor 607 (norma de emisiones EU6): Sensor de oxígeno antes del catalizador; Se aplica al motor 607: Unidad de control CDI; Accionamiento eléctrico (W242): Accionamiento eléctrico y bomba de refrigerante del turbocompresor. |
15 |
| 213 | Aplicable a los motores 133, 270, 651:
Manguito de conexión, circuito 87 M2e Se aplica al motor 607 (norma de emisiones EU5): Árbol de levas; Sensor Hall; Unidad de control CDI; Válvula de control de cantidad; Se aplica al motor 607 (norma de emisiones EU6): Sensor de oxígeno después del catalizador; Unidad de control CDI; Accionamiento eléctrico (W242): Bomba de refrigerante del sistema de refrigeración de la batería 1. |
15 |
| 214 | Aplicable a los motores 133, 270, 651:
Manguito de conexión, circuito 87 M4e |
10 |
| Accionamiento eléctrico (W242):
Bomba de refrigerante del sistema de refrigeración de la batería 2 |
15 | |
| 215 | Aplicable al motor de gasolina:
Bobina de encendido del cilindro 1; Bobina de encendido del cilindro 2; Bobina de encendido del cilindro 3; Bobina de encendido del cilindro 4; Se aplica al motor 651: Válvula de control de cantidad; Se aplica al motor 607: Unidad de control CDI; Regulador de presión del turbocompresor; Válvula de control de cantidad. |
20 |
| Accionamiento eléctrico (W242):
Unidad de control de temperatura; Unidad de control del tren de potencia Gateway; Accionamiento eléctrico (W242) a partir del 03.11.2014: Distribuidor de alto voltaje. |
5 | |
| 216 | Aplicable al motor de gasolina:
Unidad de control ME-SFI; Aplicable al motor 607: Unidad de control del tren de potencia. |
5 |
| 217 | Aplicable con transmisión 724:
W unidad de control de transmisión de doble embrague totalmente integrada. |
25 |
| 218 | Unidad de control electrónico del programa de estabilidad | 5 |
| 219 | Accionamiento eléctrico (W242):
Unidad de control del freno de estacionamiento. |
5 |
| 220 | Bomba de circulación de aceite de transmisión | 10 |
| 221 | Accionamiento eléctrico (W242):
Bomba de vacío |
40 |
| 222 | Accionamiento eléctrico (W242):
Compresor eléctrico de refrigerante |
7.5 |
| 223 | Reserva | – |
| 224 | Controlador electrónico DISTRONIC;
Unidad de control de ASISTENCIA PARA LA PREVENCIÓN DE COLISIONES. |
7.5 |
| 225 | Accionamiento eléctrico (W242):
Unidad de control del tren de potencia. |
5 |
| 226 | Accionamiento de gas natural (W242):
Unidad de control de GNC; Accionamiento eléctrico (W242): Unidad de control del cargador; Unidad de control de electrónica de potencia. |
5 |
| 227 | Accionamiento eléctrico (W242):
Unidad de control de electrónica de potencia. |
5 |
| 228 | Accionamiento eléctrico (W242):
Generador de sonido del vehículo eléctrico |
5 |
| 229 | Grupo de faros delanteros izquierdos | 5 |
| 230 | Unidad de control de electrónica del programa de estabilidad | 5 |
| 231 | Grupo de faros delanteros derechos | 5 |
| 232 | Unidad de control de faros | 15 |
| 233 | Reserva | – |
| 234 | Aplicable al motor 607:
Unidad de control del tren de potencia |
5 |
| Accionamiento eléctrico (W242):
Distribuidor de alto voltaje |
10 | |
| 235 | Aplicable al motor 607:
Motor del ventilador; Actuador de las lamas del radiador. |
7.5 |
| Aplicable al motor 133:
Bomba de circulación del radiador del aire de sobrealimentación; Bomba de circulación del radiador del aire de sobrealimentación. |
7.5 | |
| 236 | Unidad de control SAM | 40 |
| 237 | Unidad de control de electrónica del programa de estabilidad | 40 |
| 238 | Parabrisas calefactado | 50 |
| 239 | Relé de velocidad del limpiaparabrisas 1/2 | 30 |
| 240A | Relé 50 del motor de arranque | 25 |
| Accionamiento eléctrico (W242):
Unidad de control del tren de potencia |
7.5 | |
| 240B | Relé de circuito 15 (no bloqueado) | 25 |
| 241 | Accionamiento eléctrico (W242):
Calentador PTC de alto voltaje |
7.5 |
| Relés | ||
| J | Relé de bocina | |
| K | Relé de velocidad del limpiaparabrisas 1/2 | |
| L | Relé de encendido/apagado del limpiaparabrisas delantero | |
| M | Relé de circuito 50 del motor de arranque;
Accionamiento eléctrico (W242): Relé de circuito 87. |
|
| N | Relé de circuito 87 M. | |
| O | ECO start / stop:
Relé de la bomba de circulación de aceite de transmisión; Accionamiento eléctrico (W242): Relé de circuito 87 de la unidad de control del bloqueo de estacionamiento. |
|
| P | Relé de reserva (F58kP) | |
| Q | Relé de circuito 15 (no bloqueado);
Accionamiento eléctrico (W242): Relé de alimentación de la bomba de vacío del asistente de frenado (F58kQ). |
|
| R | Relé de circuito 15 | |
| S | Relé de circuito 87 | |
| T | Relé de parabrisas calefactado | |

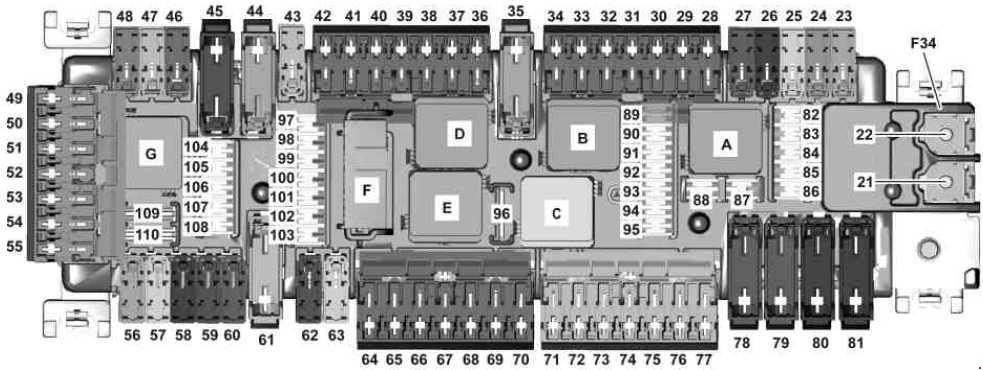

Caja de fusibles en el habitáculo
| Número | Descripción | Amperaje [A] |
| 21 | Se aplica al motor diésel:
Amplificador de calefacción PTC |
150 |
| 22 | Relé de batería adicional para la función ECO start / stop | 200 |
| 23 | Actuador de puerta delantera izquierda | 30 |
| 24 | Actuador de puerta delantera derecha | 30 |
| 25 | Unidad de control SAM | 30 |
| 26 | Manguito de conexión de batería adicional ECO start / stop | 10 |
| 27 | Módulo de fusibles y relés en el compartimento del motor | 30 |
| 28 | Unidad de control del generador de sonido en el vehículo;
Accionamiento eléctrico (W242): Unidad de control de gestión de temperatura. |
5 |
| 29 | hasta el 02.11.2014:
Toma de remolque; Situación al 03.11.2014: Unidad de control de reconocimiento de remolque. |
15 |
| 30 | Unidad de control de reconocimiento de remolque | 5 |
| 31 | 4MATIC:
Actuador del sistema de tracción total |
5 |
| 32 | Unidad de control del módulo de luz de dirección | 5 |
| 33 | Panel de control Audio / COMAND | 5 |
| 34 | Unidad de control y operación ACC | 7,5 |
| 35 | Calefacción de la luneta trasera | 40 |
| 36 | Unidad de control del asiento del conductor;
Unidad de control de ajuste del soporte lumbar del asiento del conductor. |
7,5 |
| 37 | Pantalla Audio / COMAND | 7,5 |
| 38 | Unidad de control del sistema de retención adicional | 7,5 |
| 39 | Unidad de control del panel de control suspendido | 10 |
| 40 | Aplicable al motor 651 (regulación de emisiones EU6):
Unidad de control del sistema de propulsión |
15 |
| Accionamiento eléctrico (W242):
Unidad de control del sistema de propulsión |
5 | |
| 41 | Módulo de control del techo corredizo panorámico | 30 |
| 42 | Radio (Audio 5 USB, Audio 20 CD, Audio 20 CD con cambiador de CD);
Unidad de control COMAND. |
5 |
| Radio (Radio 20, Audio 20 USB) | 25 | |
| 43 | Unidad de control del sistema de estacionamiento | 5 |
| 44 | Cabrestante reversible delantero izquierdo para tensión de emergencia | 40 |
| 45 | Cabrestante reversible delantero derecho para tensión de emergencia | 40 |
| 46 | Unidad de control del asiento del pasajero delantero;
Unidad de control de ajuste del soporte lumbar del asiento del pasajero. |
7,5 |
| 47 | Módulo de navegación | 7,5 |
| Unidad de control del sistema de amortiguación adaptativa | 25 | |
| 48 | Reserva | – |
| 49 | Unidad de control para el kit de control para iPhone ® | 7,5 |
| Motor del ventilador COMAND | 5 | |
| 50 | Reserva | – |
| 51 | Reserva | – |
| 52 | Accionamiento eléctrico (W242):
Motor de bloqueo activo de estacionamiento |
30 |
| 53 | Reserva | – |
| 54 | Reserva | – |
| 55 | Módulo de comunicación de servicios telemáticos;
Unidad de control KEYLESS-GO. |
5 |
| 56 | Unidad de control del módulo de luz de dirección | 10 |
| 57 | Asistente de mantenimiento de carril:
Unidad de control multifunción del vehículo para uso especial |
30 |
| Vehículo especial:
Unidad de control del vehículo para uso especial |
7.5 | |
| Accionamiento eléctrico (W242):
Relé de circuito 87 del motor de bloqueo activo de estacionamiento (F34kG) |
5 | |
| 58 | Caja de fusibles del vehículo para uso de emergencia | 30 |
| 59 | Control del asiento del pasajero delantero, uni | 30 |
| 60 | Unidad de control del asiento del conductor | 30 |
| 61 | Unidad de control del amplificador del sistema de audio | 40 |
| 62 | Se aplica a la transmisión 711:
Bloqueo eléctrico de la dirección |
20 |
| 63 | Unidad de control del sistema de alimentación | 25 |
| Accionamiento eléctrico (W242):
Puerto de control del sistema de propulsión |
5 | |
| 64 | Unidad de control electrónica para pagos;
Unidad de control dedicada a la comunicación de corto alcance. |
1 |
| 65 | Bombilla en la guantera | 5 |
| 66 | Caja de fusibles del vehículo para uso de emergencia | 15 |
| Interfaz del vehículo para uso especial | 5 |
| 67 | Reserva | – |
| 68 | Reserva | – |
| 69 | Reserva | – |
| 70 | Toma de la consola central trasera | 25 |
| 71 | Toma del maletero | 25 |
| 72 | Encendedor de cigarrillos delantero con iluminación del cenicero;
Toma de corriente en el interior del vehículo. |
25 |
| 73 | Controlador del freno de estacionamiento eléctrico | 30 |
| 74 | Controlador del freno de estacionamiento eléctrico | 30 |
| 75 | Unidad de control de reconocimiento de remolque | 20 |
| Accionamiento eléctrico (W242):
Unidad de control del sistema de gestión de la batería (N82 / 2) |
5 | |
| 76 | Unidad de control de reconocimiento de remolque (N28 / 1) | 25 |
| Accionamiento eléctrico (W242):
Unidad de control de bloqueo de estacionamiento |
5 | |
| 77 | Unidad de control de reconocimiento de remolque | 25 |
| 78 | Caja de fusibles del vehículo para situaciones de emergencia | 40 |
| 79 | Unidad de control SAM | 40 |
| 80 | Unidad de control SAM | 40 |
| 81 | Regulador del ventilador | 40 |
| 82 | Unidad de control del panel de control | 10 |
| 83 | Unidad de control electrónico de encendido | 7,5 |
| 84 | Unidad de control del panel de control superior | 5 |
| 85 | ATA [EDW] / protección antirremolque / unidad de control de seguridad interior | 5 |
| 86 | Amplificador de antena FM, AM y CL [ZV];
a partir del 01.06.2016: Amplificador / compensador de antena del sistema de telefonía móvil. |
5 |
| 87 | Conector de diagnóstico | 10 |
| 88 | Juego de indicadores | 10 |
| 89 | Interruptor de luces exteriores | 5 |
| 90 | Sensor de radar inteligente del parachoques trasero izquierdo;
Sensor de radar inteligente del parachoques trasero derecho. |
5 |
| 91 | Interruptor de monitoreo de actividad del pedal;
Interruptor de iluminación de los espacios para los pies; Accionamiento eléctrico (W242): Unidad de control del sistema de gestión de la batería. |
5 |
| 92 | Unidad de control del sistema de alimentación;
Accionamiento eléctrico (W242): Unidad de control del sistema de propulsión de la puerta. |
5 |
| 93 | Controlador del freno de estacionamiento eléctrico | 5 |
| 94 | Unidad de control del sistema de retención adicional | 7,5 |
| 95 | Reconocimiento de ocupación del asiento del pasajero delantero y
unidad de control del sistema de detección de peso ACSR (WSS) |
7,5 |
| 96 | Motor del limpiaparabrisas de la puerta trasera | 15 |
| 97 | Conector eléctrico del teléfono móvil | 5 |
| 98 | Unidad de control SAM | 5 |
| 99 | Unidad de control de monitoreo de presión de neumáticos | 5 |
| 100 | Aplicable al motor 133:
INTERFAZ DIRECT SELECT |
5 |
| 101 | 4MATIC:
Controlador del sistema de tracción total |
10 |
| 102 | Receptor de control remoto del calentador estacionario;
Accionamiento eléctrico (W242): Unidad de control del sistema de propulsión; Aplicable a vehículos AMG a partir del 01.09.2015: Unidad de control del modo de transmisión; a partir del 01.06.2016: Interruptor de antena para teléfono y calentador estacionario. |
5 |
| 103 | Unidad de control del sistema de llamada de emergencia;
Módulo de comunicación de servicios telemáticos; Unidad de control HERMES. |
5 |
| 104 | Unidad de control de interfaz multimedia;
Unidad de conexión multimedia. |
5 |
| 105 | Unidad de control de Digital Audio Broadcasting;
Unidad de control de radio satelital de audio digital (SDAR). |
5 |
| Módulo sintonizador | 7,5 | |
| 106 | Cámara multifunción | 5 |
| 107 | Sintonizador de TV digital | 5 |
| 108 | hasta el 31.05.2016:
Cámara de marcha atrás |
5 |
| a partir del 01.06.2016:
Cámara de marcha atrás |
7,5 | |
| 109 | Conector eléctrico de la toma de carga | 20 |
| 110 | Controlador de radio COMAND;
Controlador de sonido del motor. |
30 |
| Relés | ||
| A | Relé de circuito 15 | |
| B | Relé del limpiaparabrisas trasero | |
| C | Relé de circuito 15R2 | |
| D | Relé de la luneta trasera calefactada | |
| E | Relé de circuito 15R1 | |
| F | Relé de circuito 30g | |
| G | Accionamiento eléctrico (W242):
Relé de circuito 87 del motor actuador de bloqueo de estacionamiento |
|
Caja de fusibles eléctrica delantera
| Nº | Descripción | Amperaje [A] |
| 1 | Alternador | 300 |
| Accionamiento eléctrico (W242):
Unidad de control del convertidor CC / CC |
400 | |
| 2 | Caja de fusibles dentro del vehículo | 200 |
| Se aplica al motor diésel:
Caja de fusibles interna del vehículo |
250 | |
| 3 | Unidad de control de asistencia de dirección eléctrica | 100 |
| 4 | Unidad de control SAM | 40 |
| 5 | Motor del ventilador | 80 |
| 6 | Aplicable al motor 607:
Unidad de control de calefacción de combustible |
70 |
| 7 | Aplicable al motor 607 (normativa de emisiones EU5):
Unidad de control para el calentador de regeneración del DPF |
125 |
| 8 | Aplicable a los motores 607, 651:
Etapa de salida de incandescencia |
100 |
| Relés | ||
| F32k1 | Relé de desconexión | |
Acerca del Mercedes-Benz Clase B W242, W246 (2012-2018)
Los Mercedes-Benz Clase B W242 y W246, fabricados entre 2012 y 2018, son vehículos familiares compactos que se caracterizan por un interior espacioso y tecnologías modernas. Estos modelos son conocidos por su fiabilidad y confort, ofreciendo diversas opciones de motor, incluyendo variantes de gasolina y diésel. Dependiendo del equipamiento, los vehículos pueden estar equipados con sistemas de seguridad avanzados, como el asistente de mantenimiento de carril o el control de crucero adaptativo. Su diseño elegante y el acabado interior de alta calidad hacen de los modelos W242 y W246 una opción popular entre los conductores que buscan un vehículo práctico y elegante.
Diagrama de la caja de fusibles del Mercedes-Benz Clase B W242, W246
Esta página muestra el diagrama de la caja de fusibles para el Mercedes-Benz Clase B W242 y W246, que es esencial para el mantenimiento y las reparaciones correctas del vehículo. La caja de fusibles se encuentra normalmente en el interior del vehículo, debajo del salpicadero en el lado del conductor, y otra puede estar ubicada en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro y eficiente del vehículo, por lo que es importante tener un diagrama preciso de la caja de fusibles.
