Mercedes-Benz Clase R (W251) (2005-2013) – caja de fusibles

Unidad de control del kit de micrófono (hasta 2008);

Sistema de control por voz (VCS [SBS]);

Unidad de control (hasta 2008).

Calefactor estacionario (STH);

Receptor de control remoto (a partir de 2009).

Compensador E-net;

Unidad de control de audio trasera (hasta 2008);

Conexión para CTEL portátil (hasta 2008);

Unidad de control de interfaz portátil universal CTEL

(UPCI [UHI]) (hasta 2008);

Módulo de gestión, pantalla y controlador COMAND

(a partir de 2009).

Radio;

Unidad de radio y navegación;

Unidad de gestión, pantalla y control COMAND.

Radio;

Unidad de radio y navegación;

Unidad de gestión COMAND, pantalla y unidad de control.

Unidad de control para ajuste del asiento delantero

lado del pasajero con memoria.

del conductor (hasta 2008);

Unidad de control para ajuste del asiento delantero

lado del conductor con memoria.

Aplicable para motor 156:

Controlador de bomba de combustible izquierda;

Controlador de bomba de combustible derecha;

desde 2009:

Controlador del sistema de alimentación.

Unidad de control del sistema de control de nivel del eje trasero.

Amplificador de subwoofer (a partir de 2009).

Unidad de control del sistema de llamada de emergencia.

Versión japonesa:

Conexión para tensión VICS + ETC;

desde 2009:

Unidad de control del sistema de llamada de emergencia.

(desde 01.06.2006);

Unidad de control de la cámara de marcha atrás

(desde 01.06.2006, versión japonesa).

Sintonizador de TV digital Sintonizador de TV combinado

(analógico/digital).

Unidad de control SDAR (versión USA);

Monitorización de la presión de los neumáticos (TPM) [RDK];

desde 2009:

Monitorización de la presión de los neumáticos (TPM) [RDK];

Unidad de control;

Sintonizador de alta definición;

Unidad de control de transmisión de audio digital;

Separación externa del punto de navegación.

Controlador de cierre de puerta trasera

Controlador de cierre de puerta trasera

Motor del limpiaparabrisas trasero

Conexión izquierda de la tercera fila de asientos

Conexión derecha de la tercera fila de asientos

desde 2009:

Aplicable para motores 272, 273, 276:

Unidad de control del sistema de alimentación;

Aplicable para motor 642.872:

Unidad de control del sistema de alimentación derecha.

Conexión izquierda de la segunda fila de asientos;

Conexión derecha de la segunda fila de asientos;

desde 2009:

Versión USA:

Conexión interior delantera;

Conexión de 115 V.

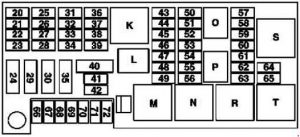

Caja de conexión del maletero

hasta el 31.05.2006:

Conexión interior delantera;

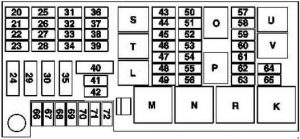

desde el 01.06.2006:

Conexión izquierda de la segunda fila de asientos;

Conexión derecha de la segunda fila de asientos;

desde 2009:

Conexión derecha de la segunda fila de asientos;

Conexión del maletero.

Umbral de puerta delantera izquierda iluminado;

Umbral de puerta delantera derecha iluminado.

Aplicable para motor 642.870:

Relé de alimentación AdBlue ^®

Luneta trasera calefactable.

Motor del limpiaparabrisas trasero

Motor del limpiaparabrisas trasero

Cabrestante de tensión de emergencia delantero izquierdo;

Cabrestante de tensión de emergencia delantero derecho.

Unidad de control del sistema de control de nivel del eje trasero;

hasta 2008:

Aplicable para motor 156:

Unidad de control de la bomba de combustible izquierda;

Unidad de control de la bomba de combustible derecha.

desde 2009:

Aplicable para motor 272, 273, 276:

Unidad de control del sistema de alimentación;

Aplicable para motor 642.872:

Unidad de control del sistema de alimentación derecha.

Unidad de control de ajuste de ángulo

de proyectores (grupo de proyectores bi-xenón).

Kit de intermitentes.

Conector de conexión de datos;

desde 2009:

Aplicable para motor 642.870:

Unidad de control AdBlue ^®.

Bomba de combustible con sensor de nivel de combustible;

desde 2009:

Aplicable para motor 642.870:

Bomba de combustible.

Unidad de control central del portón trasero.

Electroválvula del reposacabezas del pasajero NECK-PRO.

Iluminación del compartimento de la guantera mediante interruptor;

Unidad de control SAM trasera;

Fusible del motor y caja de fusibles;

Punto de separación CTEL VICS + ETC;

Punto de separación de alimentación (versión japonesa);

Unidad de control del sistema de llamada de emergencia;

desde 2009:

Iluminación del compartimento de la guantera con interruptor;

Fusible del motor y caja de fusibles;

Unidad de control SAM trasera;

Punto de separación del teléfono móvil;

Punto de separación de alimentación VICS + ETC (versión japonesa);

Bomba neumática multicircuito del asiento;

Punto de separación de navegación externo;

Unidad de control del sistema de llamada de emergencia;

Interior del parachoques trasero Blind Spot

Conexión eléctrica.

Tira de contacto del asiento delantero derecho.

Unidad de control del regulador

del soporte lumbar del pasajero.

Unidad de control del regulador del soporte lumbar del conductor.

Bomba neumática multicircuito del asiento

Asientos traseros calefactables;

desde 2009:

Calefacción de asientos, ventilación de asientos y regulador de calefacción del volante.

Toma de remolque (7 polos) (versión USA).

Punto de separación del control del freno eléctrico.

Relé de salida del terminal 15R, con alimentación desconectada;

desde el 01.06.2006:

Relé, circuito 15R de la toma (con desactivación)

(alimentación del ajuste eléctrico del asiento).

Reserva 2 (contacto normalmente abierto)

(alimentación de las tomas centrales y traseras)

Terminal del relé de remolque 30

Relé de reserva 2

Módulo de la columna de dirección.

Unidad de control EZS.

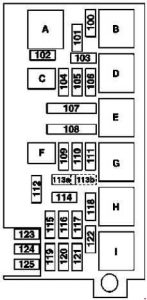

del compás multimedia (a partir de 2009).

AAC con control integrado del motor del ventilador;

Se aplica a los motores 113, 272:

Válvula de control de ventilación;

Aplicable para motor 272:

Condensador de supresión de interferencias de radio 1;

Condensador de supresión de interferencias de radio 2;

Bobina de encendido cilindro 1;

Bobina de encendido cilindro 2;

Bobina de encendido cilindro 3;

Bobina de encendido cilindro 4;

Bobina de encendido cilindro 5;

Bobina de encendido cilindro 6;

Aplicable para motor 642:
Sensor O2 antes de la unidad de control CAT CDI;

desde 2009:

Ventilador eléctrico de admisión del motor y aire acondicionado

con control integrado;

Aplicable para motor 272, 273:

Activación de ventilación;

Circuito 87 Manguito de conexión M1e;

Aplicable para motor 642:

Unidad de control CDI;

Sensor O2 antes de CAT;

Aplicable para motor 642.870 / 872:

Sensor O2 antes de CAT.

Aplicable para motor 642:

Bomba de recirculación para radiador de aceite de transmisión;

Aplicable para motor 156:

Bomba de circulación de refrigerante del motor;

desde 2009:

Aplicable para motor 642, motor 642.870 hasta 31.7.10:

Bomba de circulación del radiador de transmisión;

Aplicable para motor 276:

Bomba de circulación del radiador de aire comprimido.

Se aplica al motor 113:

Controlador ME-SFI [ME];

Válvula de inyección de combustible del cilindro 1;

Válvula de inyección de combustible del cilindro 2;

Válvula de inyección de combustible del cilindro 3;

Válvula de inyección de combustible del cilindro 4;

Válvula de inyección de combustible del cilindro 5;

Válvula de inyección de combustible del cilindro 6;

Válvula de inyección de combustible del cilindro 7;

Válvula de inyección de combustible del cilindro 8;

Aplicable para motor 642:

Unidad de control CDI;

desde 2009:

Aplicable para motor 642.950, 642.870 / 872:

Unidad de control CDI;

Aplicable para motor 272:

Unidad de control ME-SFI [ME];

Aplicable para motor 276:

Unidad de control ME-SFI [ME];

Conexión motor/cámara del motor.

Se aplica al motor 113:

Sensor O2 izquierdo sobre TWC [CAT];

Sensor de oxígeno O2 derecho antes del catalizador;

Sensor O2 izquierdo después del catalizador TWC [CAT];

Sensor O2 derecho después de la válvula TWC [CAT];

Válvula de conmutación del colector de admisión variable;

Convertidor de presión EGR;

Válvula de conmutación de aire;

Aplicable para motor 272:

Válvula de cierre del sistema de calefacción;

Válvula de conmutación de las aletas del colector de admisión;

Válvula de conmutación de la bomba de aire;

Válvula termostática de tres discos;

Ajuste de presión en la válvula de la bomba del sistema

de dirección asistida;

Se aplica al motor 642:

Sensor de masa de aire con hilo caliente sensor de flujo izquierdo;

Sensor de masa de aire derecho con hilo caliente;

Motor de cierre del colector de admisión;

Nivel de salida del tiempo de encendido;

Elemento calefactor del tubo de escape;

Válvula de regulación de presión de la bomba de dirección asistida;

Actuador izquierdo de recirculación de gases de escape;

Actuador de presión de sobrealimentación;

desde 2009:

Aplicable para motor 272, 273:

Manguito de conexión, circuito 87 M2e;

Aplicable para motor 642.950:

Manguito de conexión del circuito 87;

Aplicable para motor 642.870 / 872:

Manguito de conexión del circuito 87D2.

Aplicable para motor 113:

Unidad de control ME;

Condensador de supresión de interferencias de radio 1;

Condensador de supresión de interferencias de radio 2;

Bobina de encendido cilindro 1;

Bobina de encendido cilindro 2;

Bobina de encendido cilindro 3;

Bobina de encendido cilindro 4;

Bobina de encendido cilindro 5;

Bobina de encendido cilindro 6;

Bobina de encendido cilindro 7;

Bobina de encendido cilindro 8;

Se aplica al motor 272: Controlador

ME;

Sensor de masa de aire con hilo caliente;

Sensor Hall en el lado izquierdo del árbol de levas de admisión;

Árbol de levas derecho de admisión;

Sensor Hall en el árbol de levas izquierdo de escape;

Sensor Hall en el árbol de levas derecho de escape;

Sensor Hall de la electroválvula en el lado izquierdo

del árbol de levas de admisión;

Electroimán del árbol de levas derecho;

Electroválvula del árbol de levas derecho de escape;

Electroválvula derecha del árbol de levas cilindro 1;

Válvula de inyección de combustible;

Válvula de inyección de combustible del cilindro 2;

Válvula de inyección de combustible del cilindro 3;

Válvula de inyección de combustible del cilindro 4;

Válvula de inyección de combustible del cilindro 5;

Válvula de inyección de combustible del cilindro 6;

Se aplica al motor 642:

Controlador CDI;

desde 2009:

Aplicable para motor 272, 273:

Unidad de control ME-SFI [ME];

Circuito del motor 87;

Relé ME-SFI [ME];

Aplicable para motor 642:

Relé del circuito del motor 87.

Bomba de aire eléctrica.

Sirena de alarma.

Faro delantero derecho.

Bocina derecha.

Unidad de control SAM delantera;

Aplicable para motor 272:

Unidad de control ME;

desde 2009:

Unidad de control SAM delantera.

Unidad de control ME;

Aplicable para motor 642:

Unidad de control CDI.

Unidad de control CDI

Aplicable para motor 113, 272:

Unidad de control ME;

Aplicable para motor 642:

Unidad de control CDI;

desde 2009:

Aplicable para motor 272, 273, 276:

Circuito motor 87;

Relé ME-SFI [ME];

Aplicable para motor 642:

Relé del circuito motor 87.

Motor de arranque.

Sensor de condensación del filtro de combustible con elemento calefactor.

Dirección asistida electrohidráulica.

Bomba de circulación adicional para refrigeración de aceite de transmisión;

Aplicable para motor 156:

Bomba de circulación de refrigerante del motor.

unidad de control de calefacción auxiliar.

Aplicable para motor 642.870:

Relé de alimentación AdBlue ^®;

Aplicable para motor 276:

Fusible del compartimento del motor y caja de fusibles.

Fusible del compartimento de carga y

caja de fusibles

Fusible del compartimento de carga y

caja de fusibles

unidad de control WSS (Sistema de detección de peso)

Unidad de control del inversor

DC/AC (toma de 115 V)

Unidad de control SAM delantera

Unidad de control SAM delantera
