Mercedes-Benz CLA C117 (2014-2019) – caja de fusibles
Mercedes-Benz CLA C117 (2014-2019) – diagrama de fusibles
Año de fabricación: 2014, 2015, 2016, 2017, 2018, 2019.
Los fusibles del encendedor de cigarrillos (toma de corriente) en el Mercedes-Benz CLA-Class son los fusibles 70 (toma de corriente de la consola central trasera), 71 (toma de corriente del maletero) y 73 (toma de corriente del encendedor de cigarrillos delantero, toma de corriente interior) en la caja de fusibles del habitáculo.

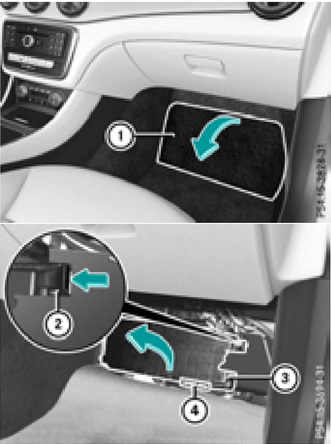

Ubicación de la caja de fusibles
La caja de fusibles se encuentra debajo del piso, cerca del asiento del pasajero.
Retire las alfombrillas.
Levante la cubierta del piso perforado (1) en la dirección de la flecha.
Para quitar la cubierta (3), presione el pestillo (2).
Doble la cubierta (3) en la dirección de la flecha hasta el gancho.
Retire la cubierta (3) hacia adelante.
La tabla de asignación de fusibles (4) se encuentra en la esquina inferior derecha de la cubierta (3).

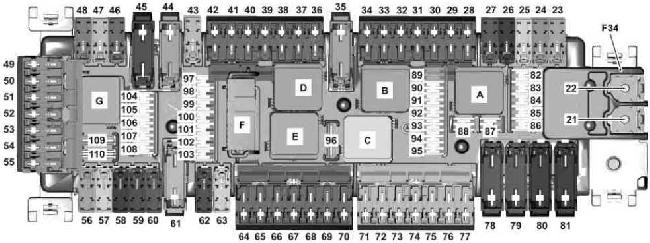

Diagrama de la caja de fusibles
Asignación de fusibles y relés en el habitáculo
| Nº | Descripción | Amperios [A] |
|---|---|---|
| Nº | Descripción | Amperios [A] |
| 21 | Aplicable al motor diésel:
Amplificador de calefacción PTC |
150 |
| 22 | Relé de batería adicional para la función ECO start/stop | 200 |
| 23 | Controlador de la puerta delantera izquierda | 30 |
| 24 | Controlador de la puerta delantera derecha | 30 |
| 25 | Unidad de control SAM | 30 |
| 26 | Conector de batería adicional ECO start/stop | 10 |
| 27 | Módulo de fusibles y relés del compartimento del motor | 30 |
| 28 | Unidad de control del generador de sonido del vehículo | 5 |
| 29 | hasta el 02.11.2014:
Toma de remolque; a partir del 03.11.2014: Unidad de control de reconocimiento de remolque. |
15 |
| 30 | Unidad de control de reconocimiento de remolque | 5 |
| 31 | 4MATIC:
Controlador de tracción total. |
5 |
| 32 | Unidad de control del módulo de intermitentes | 5 |
| 33 | Panel de control Audio / COMAND | 5 |
| 34 | Unidad de control y operación ACC | 7,5 |
| 35 | Calefacción de la luneta trasera | 40 |
| 36 | Unidad de control del asiento del conductor;
Unidad de control de ajuste del soporte lumbar del asiento del conductor. |
7,5 |
| 37 | Pantalla Audio / COMAND | 7,5 |
| 38 | Unidad de control del sistema de retención adicional | 7,5 |
| 39 | Unidad de control del panel de control | 10 |
| 40 | Aplicable al motor 651 (normativa de emisiones EU6):
Unidad de control del tren motriz |
15 |
| 41 | Módulo de control del techo corredizo panorámico | 30 |
| 42 | Radio
(Audio 5 USB, Audio 20 CD, Audio 20 CD con cambiador de CD); Unidad de control COMAND. |
5 |
| 42 | Radio (Radio 20, Audio 20 USB) | 25 |
| 43 | Unidad de control del sistema de estacionamiento | 5 |
| 44 | Enrollador de tensión de emergencia delantero izquierdo | 40 |
| 45 | Enrollador de tensión de emergencia delantero derecho | 40 |
| 46 | Unidad de control del asiento del pasajero delantero;
Unidad de control de ajuste del soporte lumbar del asiento del pasajero. |
7,5 |
| 47 | Módulo de navegación | 7,5 |
| 47 | Unidad de control del sistema de amortiguación adaptativa | 25 |
| 48 | No utilizado | – |
| 49 | Unidad de control para el kit de control para iPhone® | 7,5 |
| 49 | Motor del ventilador COMAND | 5 |
| 50 | Unidad de control de la cubierta de la cámara | 5 |
| 51 | No utilizado | – |
| 52 | No utilizado | – |
| 53 | No utilizado | – |
| 54 | No utilizado | – |
| 55 | Módulo de comunicación de servicios telemáticos;
Unidad de control KEYLESS-GO. |
5 |
| 56 | Unidad de control del módulo de intermitentes | 10 |
| 57 | Asistente de mantenimiento de carril:
unidad de control multifunción del vehículo para uso especial. |
30 |
| 57 | Vehículo especial:
unidad de control multifunción del vehículo para uso especial. |
7.5 |
| 58 | Caja de fusibles del vehículo para situaciones de emergencia | 30 |
| 59 | Control del asiento del pasajero delantero, uni | 30 |
| 60 | Unidad de control del asiento del conductor | 30 |
| 61 | Unidad de control del amplificador del sistema de audio | 40 |
| 62 | Aplicable a la transmisión 711:
Bloqueo eléctrico de la dirección. |
20 |
| 63 | Unidad de control del sistema de alimentación | 25 |
| 64 | Unidad de control de la electrónica de pago;
Unidad de control para comunicación de corto alcance. |
1 |
| 65 | Luz de la guantera | 5 |
| 66 | Caja de fusibles del vehículo para situaciones de emergencia | 15 |
| 67 | No utilizado | – |
| Nº | Descripción | Amperios [A] |
|---|---|---|
| 68 | No utilizado | – |
| 69 | No utilizado | – |
| 70 | Toma de corriente de la consola central trasera | 25 |
| 71 | Toma de corriente del maletero | 25 |
| 72 | Encendedor de cigarrillos delantero con iluminación del cenicero;
Toma de corriente en el interior del vehículo. |
25 |
| 73 | Controlador del freno de estacionamiento eléctrico | 30 |
| 74 | Controlador del freno de estacionamiento eléctrico | 30 |
| 75 | Unidad de control de reconocimiento de remolque | 20 |
| 76 | Unidad de control de reconocimiento de remolque | 25 |
| 77 | Unidad de control de reconocimiento de remolque | 25 |
| 78 | Controlador de la tapa del maletero / portón trasero;
Caja de fusibles del vehículo para situaciones de emergencia. |
40 |
| 79 | Unidad de control SAM | 40 |
| 80 | Unidad de control SAM | 40 |
| 81 | Regulador del ventilador | 40 |
| 82 | Unidad de control del panel de control | 10 |
| 83 | Unidad de control del bloqueo electrónico de encendido | 7,5 |
| 86 | Amplificador de antena FM, AM y CL [ZV]
a partir del 01.06.2016: Amplificador/compensador de antena del sistema de telefonía móvil |
5 |
| 87 | Conector de diagnóstico | 10 |
| 88 | Cuadro de instrumentos | 10 |
| 89 | Interruptor de luces exteriores | 5 |
| 90 | Sensor de radar inteligente del parachoques trasero izquierdo;
Sensor de radar inteligente del parachoques trasero derecho. |
5 |
| 91 | Interruptor de monitorización de la acción del pedal;
Interruptor de iluminación del espacio para los pies. |
5 |
| 92 | Unidad de control del sistema de alimentación | 5 |
| 93 | Controlador del freno de estacionamiento eléctrico | 5 |
| 94 | Unidad de control del sistema de retención suplementario | 7,5 |
| 95 | Reconocimiento de ocupación del asiento del pasajero delantero y
unidad de control del sistema de detección de peso ACSR (WSS) |
7,5 |
| 96 | Motor del limpiaparabrisas del portón trasero | 15 |
| 97 | Conector eléctrico del cargador | 5 |
| 98 | Unidad de control SAM | 5 |
| 99 | Unidad de control de monitorización de la presión de los neumáticos | 5 |
| 100 | Aplicable al motor 133:
INTERFAZ DE SELECCIÓN DIRECTA |
5 |
| 101 | 4MATIC:
Controlador de tracción total |
10 |
| 102 | Receptor de control remoto del calentador estacionario
Aplicable a vehículos AMG a partir del 01.09.2015: Unidad de control del modo de transmisión a partir del 01.06.2016: Interruptor de antena para teléfono y calefacción |
5 |
| 103 | Unidad de control del sistema de llamada de emergencia;
Módulo de comunicación de servicios telemáticos; Unidad de control HERMES. |
5 |
| 104 | Unidad de control de la interfaz multimedia;
Módulo de conexión multimedia. |
5 |
| 105 | Unidad de control de radiodifusión de audio digital;
Unidad de control de radio satelital de audio digital (SDAR). |
5 |
| 105 | Módulo sintonizador | 7,5 |
| 106 | Dispositivo multifunción | 5 |
| 107 | Sintonizador de TV digital | 5 |
| 108 | hasta el 31.05.2016:
Cámara de marcha atrás. |
5 |
| 108 | a partir del 01.06.2016:
Cámara de marcha atrás. |
7,5 |
| 109 | Conector eléctrico de la toma de carga | 20 |
| 110 | Controlador de radio COMAND;
Controlador de sonido del motor. |
30 |
| Relés | ||
| A | Relé de circuito 15 | |
| B | Relé del limpiaparabrisas trasero | |
| C | Relé de circuito 15R2 | |
| D | Relé de calefacción de la luneta trasera | |
| E | Relé de circuito 15R1 | |
| F | Relé de circuito 30g | |
| G | No utilizado |

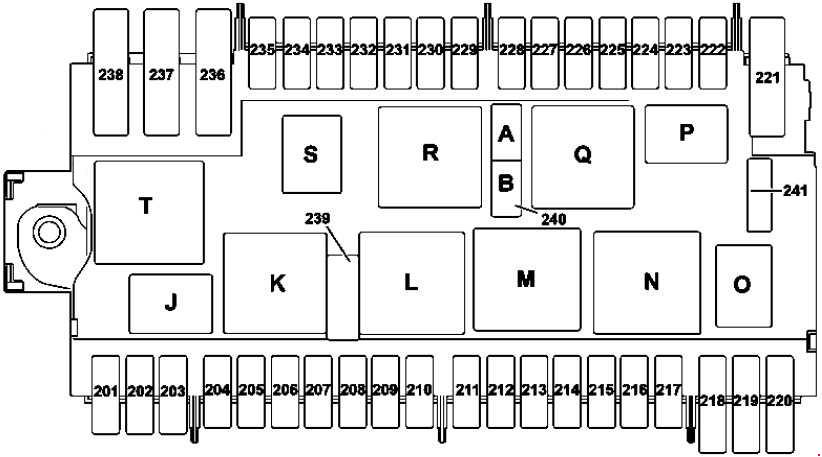

Caja de fusibles del compartimento del motor
| Número | Descripción | Amperios [A] |
| 201 | Sirena de alarma | 5 |
| 202 | Unidad de control de calefacción estacionaria | 20 |
| 203 | Faro LED:
Unidad de faro delantero derecho |
15 |
| 204 | Unidad de control electrónico del programa de estabilidad | 25 |
| 205 | Bocina izquierda;
Bocina derecha. |
15 |
| 206 | Aplicable al motor 651:
Unidad de control CDI; Aplicable al motor 607: Unidad de control del sistema de transmisión. |
5 |
| 207 | Aplicable al motor diésel:
Relé de circuito 87M |
5 |
| 208 | Aplicable a los motores 133, 607:
Relé de circuito 87 |
7,5 |
| 209 | Faro LED:
Unidad de faro delantero izquierdo |
15 |
| 210 | Relé de calefacción del parabrisas delantero | 5 |
| 211 | No utilizado | – |
| 212 | Aplicable a los motores 133, 270:
Manguito de conexión, circuito 87M3; Aplicable al motor 651: Elemento calefactor del tubo de escape; Elemento calefactor del termostato del refrigerante; Válvula de derivación del radiador de recirculación de gases de escape; Aplicable al motor 607 (norma de emisiones EU5): Sensor de oxígeno antes del catalizador; Actuador de presión de sobrealimentación; Aplicable al motor 607 (norma de emisiones EU6): Sensor de oxígeno antes del catalizador; Aplicable al motor 607: Unidad de control CDI. |
15 |
| 213 | Aplicable a los motores 133, 270, 651:
Manguito de conexión, circuito 87 M2e; Aplicable al motor 607 (norma de emisiones EU5): Árbol de levas; Sensor Hall; Unidad de control CDI; Válvula de control de cantidad; Aplicable al motor 607 (norma de emisiones EU6): Sensor de oxígeno después del catalizador; Unidad de control CDI; |
15 |
| 214 | Aplicable a los motores 133, 270, 651:
Manguito de conexión, circuito 87 M4e. |
10 |
| 215 | Aplicable al motor de gasolina:
Bobina de encendido del cilindro 1; Bobina de encendido del cilindro 2; Bobina de encendido del cilindro 3; Bobina de encendido del cilindro 4; Bobina de encendido del cilindro 4; Aplicable al motor 651: Válvula de control de cantidad; Aplicable al motor 607: Unidad de control CDI; Actuador de presión de sobrealimentación; Válvula de control de cantidad; |
20 |
| 216 | Aplicable al motor de gasolina:
Unidad de control ME-SFI; Aplicable al motor 607: Unidad de control del sistema de transmisión. |
5 |
| 217 | Aplicable con transmisión 724:
Unidad de control de la transmisión de doble embrague totalmente integrada, |
25 |
| 218 | Unidad de control electrónico del programa de estabilidad | 5 |
| 219 | No utilizado | – |
| 220 | Bomba de circulación de refrigerante para la transmisión | 10 |
| 221 | No utilizado | – |
| 222 | No utilizado | – |
| 223 | No utilizado | – |
| 224 | Regulador electrónico DISTRONIC;
Regulador COLLISION PREVENTION ASSIST. |
7,5 |
| 225 | No utilizado | – |
| 226 | No utilizado | – |
| 227 | No utilizado | – |
| 228 | No utilizado | – |
| 229 | Faro delantero izquierdo | 5 |
| 230 | Unidad de control del programa electrónico de estabilidad | 5 |
| 231 | Faro delantero derecho | 5 |
| 232 | Unidad de control de los faros | 15 |
| 233 | No utilizado | – |
| 234 | Aplicable al motor 607:
Unidad de control del sistema de transmisión |
5 |
| 235 | Aplicable al motor 607:
Motor del ventilador; Actuador de las lamas del radiador. |
7,5 |
| Aplicable al motor 133:
Bomba de circulación del refrigerador de aire de sobrealimentación; Bomba de circulación del refrigerador de aire de sobrealimentación. |
7,5 | |
| 236 | Unidad de control SAM | 40 |
| 237 | Unidad de control del programa electrónico de estabilidad | 40 |
| 238 | Parabrisas delantero calefactado | 50 |
| 239 | Relé de velocidad 1/2 del limpiaparabrisas | 30 |
| 240A | Relé de circuito del motor de arranque 50 | 25 |
| 240B | Relé de circuito 15 (no bloqueado) | 25 |
| 241 | No utilizado | 7,5 |
| Relés | ||
| J | Relé de la bocina | |
| K | Relé de velocidad 1/2 del limpiaparabrisas | |
| L | Relé de encendido/apagado de los limpiaparabrisas | |
| M | Relé de circuito del motor de arranque 50 | |
| N | Relé de circuito 87M | |
| O | ECO start/stop: relé de la bomba de circulación del refrigerante de la transmisión | |
| P | Relé de reserva (F58kP) | |
| Q | Relé de circuito 15 (no bloqueado) | |
| R | Relé de circuito 15 | |
| S | Relé de circuito 87 | |
| T | Relé de calefacción del parabrisas delantero | |
Caja de fusibles eléctrica delantera
| Número | Descripción | Amperios [A] |
| 1 | Alternador | 300 |
| 2 | Caja de fusibles del habitáculo | 200 |
| Aplicable al motor diésel:
Caja de fusibles del habitáculo |
250 | |
| 3 | Controlador de la dirección asistida eléctrica | 100 |
| 4 | Unidad de control SAM | 40 |
| 5 | Motor del ventilador | 80 |
| 6 | Aplicable al motor 607:
Unidad de control de calefacción de combustible |
70 |
| 7 | Aplicable al motor 607 (normativa de emisiones EU5):
Unidad de control de calefacción regenerativa DPF |
125 |
| 8 | Aplicable a los motores 607, 651:
Etapa de salida de calefacción |
100 |
| Relés | ||
| F32k1 | Relé de desconexión | |
Acerca del Mercedes-Benz CLA C117 (2014-2019)
El Mercedes-Benz CLA C117, fabricado entre 2014 y 2019, es un sedán elegante y deportivo que combina un diseño dinámico con tecnologías avanzadas. Este modelo es conocido por su silueta aerodinámica y su lujoso interior, que ofrece un alto nivel de confort tanto para el conductor como para los pasajeros. El CLA C117 estaba disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, con potencias que iban desde variantes económicas hasta potentes versiones AMG. Gracias a su dirección precisa y a sus avanzados sistemas de seguridad, este modelo es popular entre los conductores que buscan fiabilidad y estilo.
Diagrama de la caja de fusibles del Mercedes-Benz CLA C117
Esta página muestra el diagrama de la caja de fusibles del Mercedes-Benz CLA C117, que es esencial para el correcto mantenimiento y reparación del vehículo. En este modelo, la caja de fusibles se encuentra en varios lugares, incluyendo el compartimento del motor y el interior del vehículo, generalmente en la zona del salpicadero. Los diagramas proporcionan una visión detallada de los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. Por lo tanto, el diagrama de la caja de fusibles es una herramienta invaluable para cualquier propietario de este modelo.
