Audi Q3 F3 II (2018-2022) – Caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Audi Q3 F3 II (2018–2022), obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Audi Q3 F3 II (2018-2020) – diagrama de la caja de fusibles
Año de fabricación: 2018,2020.
El fusible del encendedor de cigarrillos (toma de corriente) en el Audi Q3 II (2018-2020) es el fusible 40 en la caja de fusibles del habitáculo.
Color y amperios en los fusibles:
Negro – 1
Gris – 2
Violeta – 3
Rosa – 4
Marrón claro – 5
Marrón – 7.5
Rojo – 10
Azul claro – 15
Amarillo – 20
Blanco o transparente – 25
Verde claro – 30
Verde mar – 35
Naranja – 40.
Ubicación de la caja de fusibles
Habitáculo
Compartimento del motor
Diagrama de la caja de fusibles
Caja de fusibles del habitáculo
Asignación de fusibles en el salpicadero (2018-2020)
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | 2018-2019:
no utilizado; 2020: Limpieza de gases de escape |
| 2 | Soportes lumbares delanteros |
| 4 | 2018-2019:
Ajuste de volumen; 2020: Módulo de control del sistema de infoentretenimiento MMI. |
| 5 | Módulo de control de la puerta (diagnóstico) |
| 6 | Bloqueo de la columna de dirección;
Palanca de cambios de la transmisión automática. |
| 7 | Receptor de radio;
Calefacción estacionaria; Controles del aire acondicionado. |
| 8 | Control de ángulo de los faros;
Monitorización interna; Iluminación ambiental; Interruptor de luces; Módulo del techo; Sistema de llamada de emergencia; Freno de estacionamiento; Interfaz de diagnóstico; Sensor de luz y lluvia. |
| 9 | Electrónica de la columna de dirección |
| 10 | 2018-2019:
Pantalla; 2020: Pantalla; Módulo de control del sistema de infoentretenimiento MMI. |
| 11 | Módulo de control del sistema eléctrico del vehículo |
| 12 | Módulo de control del sistema de infoentretenimiento MMI |
| 13 | Pretensor del cinturón de seguridad del lado del conductor |
| 14 | Calefacción y ventilador del sistema de aire acondicionado |
| 15 | Bloqueo de la columna de dirección |
| 16 | 2018-2019:
Amplificador de teléfono móvil; 2020: Módulo de control del sistema de infoentretenimiento MMI. |
| 17 | Panel de instrumentos |
| 18 | Cámara de marcha atrás;
Cámaras periféricas. |
| 19 | Apertura, arranque del vehículo (NFC) |
| 20 | 2018-2019:
Panel de instrumentos; 2020: Limpieza de gases de escape; Panel de instrumentos. |
| 21 | Electrónica de la columna de dirección |
| 23 | Techo panorámico de cristal |
| 24 | Módulo de control del sistema eléctrico del vehículo |
| 25 | Módulo de control de la puerta del lado del conductor;
Motor del regulador de la ventanilla trasera izquierda; Módulo de control de la puerta trasera izquierda. |
| Número | Descripción |
|---|---|
| 26 | Módulo de control del sistema eléctrico del vehículo |
| 27 | Módulo de control del sistema eléctrico del vehículo |
| 29 | Módulo del techo;
Módulo de control del equipo eléctrico del vehículo. |
| 30 | Módulo de control de la batería auxiliar |
| 31 | Tapa del maletero |
| 32 | Sistemas de asistencia al conductor
(sistema de estacionamiento, asistente lateral, asistente de dirección adaptativo, cámara). |
| 33 | Sistema de detección de ocupantes;
Ventilación de los asientos delanteros; Iluminación interior del techo. |
| 34 | Elementos del sistema de aire acondicionado;
Freno de estacionamiento; Luces de marcha atrás. |
| 35 | Elementos del sistema de aire acondicionado;
Interfaz de diagnóstico; Control del salpicadero; Espejo. |
| 39 | Motor del regulador de la ventanilla trasera derecha;
Módulo de control de la puerta delantera del lado del pasajero; Módulo de control de la puerta trasera derecha. |
| 40 | Toma de corriente |
| 41 | Pretensor del cinturón de seguridad del lado del pasajero |
| 42 | Módulo de control del sistema eléctrico del vehículo |
| 43 | Amplificador de audio |
| 44 | Módulo de control de la tracción total (cuatro) |
| 45 | Ajuste del asiento del conductor |
| 47 | Limpiaparabrisas trasero |
| 48 | 2018-2019:
No utilizado; 2020: Sonido externo |
| 50 | 2018-2019:
No utilizado; 2020: Tapa del maletero. |
| 52 | Suspensión |
| 53 | Calefactor de la luneta trasera |
| 54 | Luz del gancho de remolque izquierdo |
| 55 | Gancho de remolque |
| 56 | Luz del gancho de remolque derecho |
| 57 | Toma del gancho de remolque |

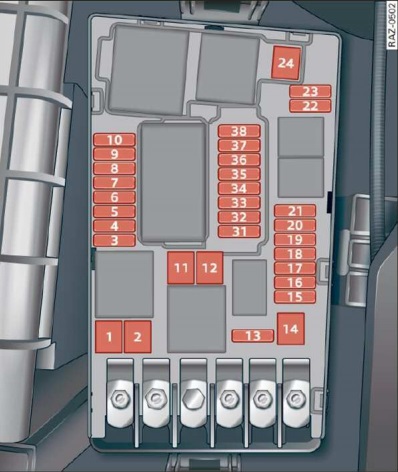

Caja de fusibles del compartimento del motor
Asignación de fusibles en el compartimento del motor (2018-2020)
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | 2018-2019:
Control electrónico de estabilidad (ESC); 2020: No utilizado |
| 2 | 2018-2019:
Control electrónico de estabilidad (ESC); 2020: No utilizado. |
| 4 | Elementos del motor;
Arranque del motor. |
| 5 | Elementos del motor;
Bobinas de encendido, |
| 6 | Interruptor de las luces de freno |
| 7 | Elementos del motor |
| 8 | Sensores de oxígeno calentados |
| 9 | Elementos del motor |
| 10 | Bomba de combustible |
| 11 | Calefacción estacionaria, elementos del motor |
| 12 | Calefacción estacionaria, elementos del motor |
| 13 | Transmisión automática;
Bomba de líquido de transmisión. |
| 14 | Elementos del motor;
Bobinas de encendido. |
| Número | Descripción |
|---|---|
| 15 | Bocina |
| 16 | Elementos del motor;
Bobinas de encendido. |
| 17 | Control de estabilidad (ESC);
Módulo de control del motor. |
| 18 | Módulo de control de la batería |
| 19 | Módulo de control de los limpiaparabrisas delanteros |
| 20 | Alarma antirrobo;
Apertura de la puerta del garaje. |
| 21 | Transmisión automática |
| 22 | Módulo de control del motor |
| 23 | Arranque del motor |
| 24 | Calefacción adicional |
| 31 | Elementos del motor |
| 36 | Faro izquierdo |
| 37 | Calefacción estacionaria |
| 38 | Faro derecho |
Audi Q3 F3 II – diagrama de la caja de fusibles
Año de fabricación: 2020, 2021
El fusible del encendedor de cigarrillos (toma de corriente) en el Audi Q3 II es el fusible 40 en la caja de fusibles del habitáculo.
Color y amperios en los fusibles:
Negro – 1
Gris – 2
Violeta – 3
Rosa – 4
Marrón claro – 5
Marrón – 7.5
Rojo – 10
Azul claro – 15
Amarillo – 20
Blanco o transparente – 25
Verde claro – 30
Verde mar – 35
Naranja – 40.

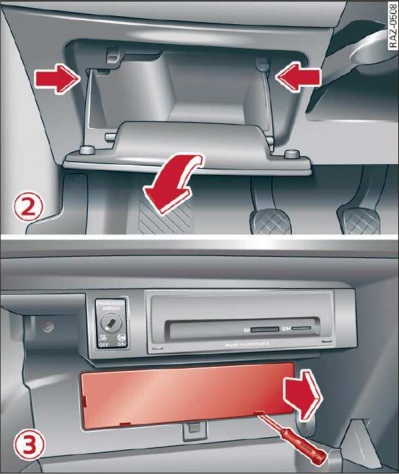

Ubicación de la caja de fusibles
Habitáculo
Compartimento del motor
Diagrama de la caja de fusibles
2021

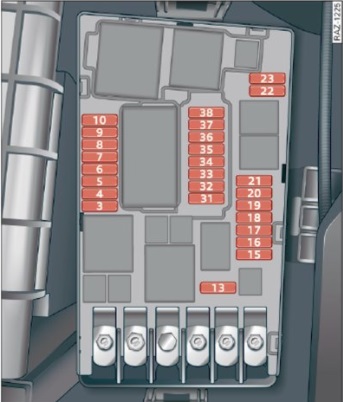

Caja de fusibles del compartimento del motor
Asignación de fusibles en el compartimento del motor
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | – |
| 3 | Módulo de control del motor |
| 4 | Componentes del motor;
Arranque del motor. |
| 5 | Componentes del motor |
| 6 | Interruptor de las luces de freno |
| 7 | Componentes del motor |
| 8 | Sensores de oxígeno calentados |
| 9 | Componentes del motor |
| 10 | Bomba de combustible |
| 11 | – |
| 12 | – |
| 13 | Transmisión automática;
Bomba de aceite de la transmisión. |
| 14 | – |
| 15 | Bocina |
| Número | Descripción |
|---|---|
| 16 | Componentes del motor;
Electrónica del motor. |
| 17 | Control de estabilidad (ESC);
Módulo de control del motor. |
| 18 | Módulo de control de la batería;
Gateway CAN. |
| 19 | Módulo de control de los limpiaparabrisas delanteros |
| 20 | Alarma antirrobo;
Apertura de la puerta del garaje (Homelink). |
| 21 | Transmisión automática |
| 22 | Módulo de control del motor |
| 23 | Arranque del motor |
| 24 | – |
| 31 | Componentes del motor;
Inyectores de combustible. |
| 33 | Bomba de aceite de la transmisión |
| 35 | Sistema de control de climatización, calefacción y ventilación |
| 36 | Faro izquierdo |
| 37 | Calefacción fija |
| 38 | Faro derecho |
Caja de fusibles del habitáculo
Asignación de fusibles en el salpicadero
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | Limpieza de gases de escape, AdBlue |
| 2 | Electrónica de los asientos delanteros |
| 4 | Regulación de volumen;
Módulo de control del sistema de infoentretenimiento MMI. |
| 5 | Módulo de control de la puerta CAN (diagnóstico) |
| 6 | Bloqueo de seguridad de la llave de encendido;
Palanca de cambios de la transmisión automática. |
| 7 | Sistema de control de climatización, calefacción y ventilación;
Calefacción estacionaria; Monitorización de la presión de los neumáticos. |
| 8 | Control de flujo de los faros;
Monitorización interna; Iluminación ambiental; Interruptor de luces; Módulo de control del techo; Sistema de llamada de emergencia; Freno de estacionamiento; Toma de diagnóstico; Sensor de luz y lluvia; Sensor de partículas. |
| 9 | Electrónica de la columna de dirección |
| 10 | Control de volumen;
Módulo de control del sistema de infoentretenimiento MMI. |
| 11 | Módulo de control del sistema eléctrico del vehículo |
| 12 | Módulo de control del sistema de infoentretenimiento MMI |
| 13 | Pretensor del cinturón de seguridad del lado del conductor;
Módulo de airbags. |
| 14 | Ventilador del sistema de aire acondicionado |
| 15 | Bloqueo de la columna de dirección |
| 16 | Audi Phonebox |
| 17 | Juego de intermitentes;
Sistema de llamada de emergencia. |
| 18 | Cámara trasera;
Cámaras perimetrales. |
| 19 | Apertura, arranque del vehículo (NFC) |
| 20 | Limpieza de gases de escape;
Juego de intermitentes. |
| 21 | Electrónica de la columna de dirección |
| 23 | – |
| 24 | Módulo de control del sistema eléctrico del vehículo |
| 25 | Módulo de control de la puerta del lado del conductor;
Motor del regulador de la ventanilla trasera izquierda; Módulo de control de la puerta trasera izquierda. |
| 26 | Módulo de control del sistema eléctrico del vehículo |
| Número | Descripción |
|---|---|
| 27 | Módulo de control del sistema eléctrico del vehículo |
| 29 | Módulo de la consola del techo;
Módulo de control del sistema eléctrico del vehículo. |
| 30 | Módulo de control de la batería auxiliar |
| 31 | – |
| 32 | Sistemas de asistencia al conductor
(sistema de estacionamiento, asistente lateral, asistente de dirección adaptativo, cámara). |
| 33 | Módulo de la consola del techo;
Electrónica del asiento del pasajero delantero. |
| 34 | Componentes del sistema de aire acondicionado;
Freno de estacionamiento; Iluminación de marcha atrás; Generador de sonido interior. |
| 35 | Componentes del sistema de aire acondicionado;
Conector de diagnóstico; Módulo del interruptor de la consola central; Espejo; Ajuste de la intensidad de los faros; Iluminación del salpicadero. |
| 39 | Motor del regulador de la ventanilla trasera derecha;
Módulo de control de la puerta delantera del lado del pasajero; Módulo de control de la puerta trasera derecha. |
| 40 | Toma de 12V |
| 41 | Pretensor del cinturón de seguridad del lado del pasajero |
| 42 | Módulo de control del sistema eléctrico del vehículo |
| 43 | – |
| 44 | Módulo de control de la tracción total (cuatro) |
| 45 | Electrónica del asiento del conductor |
| 47 | Limpiaparabrisas trasero |
| 48 | Sonido externo |
| 49 | Sensor de posición del embrague;
Arranque del motor. |
| 50 | – |
| 52 | Control de suspensión |
| 53 | Desempañador de la luneta trasera |
| 54 | Luz del gancho de remolque izquierdo |
| 55 | Gancho de remolque (detección) |
| 56 | Luz del gancho de remolque derecho |
| 57 | Toma del gancho de remolque |
2022
Caja de fusibles del compartimento del motor
Asignación de fusibles en el compartimento del motor
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | – |
| 3 | Módulo de control del motor |
| 4 | Componentes del motor;
Arranque del motor. |
| 5 | Componentes del motor |
| 6 | Interruptor de las luces de freno |
| 7 | Componentes del motor |
| 8 | Sensores de oxígeno calentados |
| 9 | Componentes del motor |
| 10 | Bomba de combustible |
| 11 | – |
| 12 | – |
| 13 | Transmisión automática;
Bomba de aceite de la transmisión. |
| 14 | – |
| 15 | Bocina |
| Número | Descripción |
|---|---|
| 16 | Componentes del motor;
Electrónica del motor; Cargador de a bordo; |
| 17 | Control de estabilidad (ESC);
Módulo de control del motor. |
| 18 | Módulo de control de la batería;
Gateway CAN. |
| 19 | Módulo de control de los limpiaparabrisas delanteros |
| 20 | Alarma antirrobo;
Apertura de la puerta del garaje (Homelink). |
| 21 | Transmisión automática |
| 22 | Módulo de control del motor |
| 23 | Arranque del motor |
| 24 | – |
| 31 | Componentes del motor;
Inyectores de combustible; Sistema de propulsión eléctrica. |
| 33 | Asistencia a la frenada |
| 35 | Sistema de control de climatización, calefacción y ventilación |
| 36 | Faro izquierdo |
| 37 | Calefacción estacionaria |
| 38 | Faro derecho |
Caja de fusibles del habitáculo
Asignación de fusibles en el salpicadero
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | Limpieza de gases de escape, AdBlue |
| 2 | Electrónica de los asientos delanteros |
| 4 | Regulación de volumen;
Módulo de control del sistema de infoentretenimiento MMI. |
| 5 | Módulo de control de la puerta CAN (diagnóstico) |
| 6 | Bloqueo de seguridad de la llave de encendido;
Palanca de cambios de la transmisión automática. |
| 7 | Sistema de control de climatización, calefacción y ventilación;
Calefacción estacionaria; Monitorización de la presión de los neumáticos. |
| 8 | Control de flujo de los faros;
Monitorización interna; Iluminación ambiental; Interruptor de luces; Módulo de control del techo; Sistema de llamada de emergencia; Freno de estacionamiento; Conector de diagnóstico; Sensor de luz y lluvia; Sensor de partículas. |
| 9 | Electrónica de la columna de dirección |
| 10 | Control de volumen;
Módulo de control del sistema de infoentretenimiento MMI. |
| 11 | Módulo de control del sistema eléctrico del vehículo |
| 12 | Módulo de control del sistema de infoentretenimiento MMI |
| 13 | Pretensor del cinturón de seguridad del lado del conductor;
Módulo de airbags. |
| 14 | Ventilador del sistema de aire acondicionado |
| 15 | Bloqueo de la columna de dirección |
| 16 | Audi Phonebox |
| 17 | Juego de intermitentes;
Sistema de llamada de emergencia. |
| 18 | Cámara trasera;
Cámaras perimetrales. |
| 19 | Apertura, arranque del vehículo (NFC) |
| 20 | Limpieza de gases de escape;
Monitorización de fugas de combustible. |
| 21 | Electrónica de la columna de dirección |
| 23 | – |
| 24 | Módulo de control del sistema eléctrico del vehículo |
| 25 | Módulo de control de la puerta del lado del conductor;
Motor del regulador de la ventanilla trasera izquierda; Módulo de control de la puerta trasera izquierda. |
| 26 | Módulo de control del sistema eléctrico del vehículo |
| Número | Descripción |
|---|---|
| 27 | Módulo de control del sistema eléctrico del vehículo |
| 29 | Módulo de la consola del techo;
Módulo de control del sistema eléctrico del vehículo. |
| 30 | Batería de 48V;
Sistema de propulsión eléctrica. |
| 31 | – |
| 32 | Sistemas de asistencia al conductor
(sistema de estacionamiento, asistente lateral, asistente de dirección adaptativo, cámara). |
| 33 | Módulo de la consola del techo;
Electrónica del asiento del pasajero delantero. |
| 34 | Componentes del sistema de aire acondicionado;
Freno de estacionamiento; Luces de marcha atrás; Generador de sonido interior. |
| 35 | Sensor de calidad del aire;
Conector de diagnóstico; Módulo del interruptor de la consola central; Espejo; Ajuste de la intensidad de los faros; Iluminación del salpicadero. |
| 39 | Motor del regulador de la ventanilla trasera derecha;
Módulo de control de la puerta delantera del lado del pasajero; Módulo de control de la puerta trasera derecha. |
| 40 | Conector de 12V |
| 41 | Pretensor del cinturón de seguridad del lado del pasajero |
| 42 | Módulo de control del sistema eléctrico del vehículo |
| 43 | – |
| 44 | Módulo de control de la tracción total (cuatro) |
| 45 | Electrónica del asiento del conductor |
| 47 | Limpiaparabrisas trasero |
| 48 | Sonido externo |
| 49 | Sensor de posición del embrague;
Arranque del motor; Sistema de propulsión eléctrica. |
| 50 | – |
| 52 | Control de suspensión |
| 53 | Desempañador de la luneta trasera |
| 54 | Luz del gancho de remolque izquierdo |
| 55 | Gancho de remolque (detección) |
| 56 | Luz del gancho de remolque derecho |
| 57 | Conector del gancho de remolque |
Sobre el Audi Q3 F3 II (2018-2022)
El Audi Q3 F3 II, fabricado entre 2018 y 2022, es la segunda generación del popular SUV compacto de Audi. Este modelo se caracteriza por un diseño moderno, tecnologías avanzadas y un alto nivel de confort. El Audi Q3 F3 II ofrece diversas opciones de motor, incluyendo motores de gasolina y diésel, que proporcionan un rendimiento y una eficiencia óptimos. El interior del vehículo está diseñado con énfasis en la calidad y la funcionalidad, e incorpora las últimas tecnologías de infoentretenimiento y sistemas de asistencia al conductor. Este modelo es ideal para quienes buscan un SUV fiable y elegante con excelentes características de conducción.
Diagrama de la caja de fusibles del Audi Q3 F3 II
Esta página muestra el diagrama de la caja de fusibles del Audi Q3 F3 II, que es esencial para el correcto mantenimiento y reparación del vehículo. Las ubicaciones típicas de la caja de fusibles para este modelo incluyen el compartimento del motor y el interior del vehículo, generalmente en la zona del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante conocer su configuración y mantenerla correctamente.
