Audi A4 y S4 (B5) (1994-2001) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Audi A4 y S4 (B5) (1994–2001), obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Audi A4 y S4 (B5) – diagrama de la caja de fusibles
Año de fabricación: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Caja de fusibles en el compartimento del motor

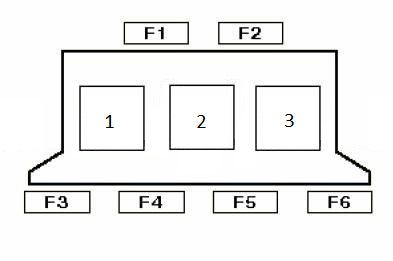

Tipo 1 – diagrama de la caja de fusibles
| 1 | Relé 2 del calentador de líquido refrigerante del motor, alta potencia (Diésel) – si está instalado |
| 2 | Relé 1 del calentador de líquido refrigerante del motor, baja potencia (Diésel) – si está instalado |
| 3 | Relé de control del motor (EC) |
| F1 | – |
| F2 | (15A) Control del motor (1998^) |
| F3 | (15A) Control del motor (^ 1997) |
| F4 | (50A) Calentador de líquido refrigerante del motor (1,9TDI) – si está instalado |
| F5 | (25A) Calentador de líquido refrigerante del motor (1,9 TDI) – si está instalado |
| F6 | (80A) Bujías de incandescencia (1,9TDI) |

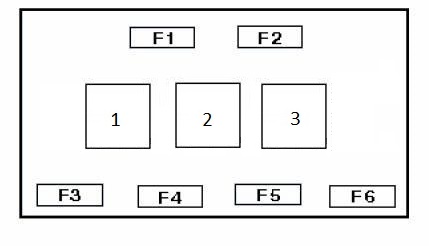

Tipo 2 – diagrama de la caja de fusibles
| 1 | Relé del sistema del sensor de oxígeno (2,6 ABC) |
| 2 | Relé del elemento calefactor del líquido refrigerante del motor II |
| 3 | Relé del sistema de inyección de combustible |
| F1 | – |
| F2 | – |
| F3 | (20A) Sistema de inyección |
| F4 | (50A) Elemento calefactor del líquido refrigerante del motor |
| F5 | (25A) Elemento calefactor del líquido refrigerante del motor |
| F6 | (15A) Sistema de bujías de encendido |

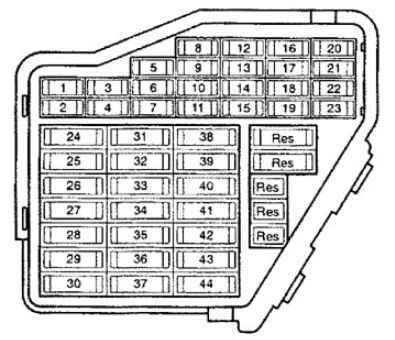

Caja de fusibles en el habitáculo del Audi A4 (B5).
Ubicación de la caja de fusibles
El dispositivo se encuentra debajo de la tapa al final del salpicadero a la izquierda. Para abrir la tapa, inserte un destornillador en la ranura debajo de la tapa y levántela. En el interior de la tapa de la caja de fusibles hay una manivela para abrir manualmente el techo solar eléctrico. En la fila derecha hay dos fusibles de repuesto.
Tipo 1
| F1 | (5A) Boquillas de limpiaparabrisas calefactadas |
| F2 | (5A) Intermitentes, luces de emergencia |
| F3 | (5A) Luz de la guantera;
Iluminación del panel de instrumentos; Relé de los limpiaparabrisas de los faros. |
| F4 | (5A) Luz de la matrícula |
| F5 | (5A) Iluminación del interruptor;
Iluminación del panel de instrumentos. |
| F6 | (5A) Módulo de control del cierre centralizado |
| F7 | (10A) Módulo de control del ABS |
| F8 | (5A) Teléfono |
| F9 | – |
| F10 | – |
| F11 | (5A) Control de crucero |
| F12 | (10A) Toma de diagnóstico |
| F13 | (10A) Luces de freno |
| F14 | (10A) Luces interiores;
Luces de los espejos de cortesía. |
| F15 | (10A) Panel de instrumentos, módulos de control |
| F 16 | (5A) Unidad de control del ABS |
| F17 | (10A) Calefacción de la cerradura de la puerta |
| F18 | (10A) Faro derecho de luz de cruce |
| F19 | (10A) Faro izquierdo de luz de cruce |
| F20 | (10A) Luces de posición de los faros – derecha;
Ajuste del haz de los faros. |
| F21 | (10A) Luces de posición – izquierda;
Ajuste de las luces principales. |
| F22 | (5A) Luces laterales – derecha;
Luces traseras – derecha. |
| F23 | (5A) Luces laterales – izquierda;
Luces traseras – izquierda. |
| F24 | (25A) Limpiaparabrisas y lavaparabrisas delantero |
| F25 | (30A) Motor del ventilador de la calefacción;
Elementos del aire acondicionado. |
| F26 | (30A) Luneta trasera térmica;
Espejos térmicos. |
| F27 | (15A) Limpiaparabrisas trasero |
| F28 | (15A) Bomba de combustible |
| F29 | (20A) Válvula EVAP;
Calefacción de la sonda lambda, en la válvula del colector de admisión. |
| F30 | (20A) Techo corredizo |
| F31 | (15A) Luces de marcha atrás, módulos de control |
| F32 | (20A) Bobinas de encendido;
Sensor de flujo de masa de aire; ECM. |
| F33 | (15A) Encendedor de cigarrillos |
| F34 | (15A) Inyectores |
| F35 | (30A) Toma de remolque |
| F36 | (15A) Faros antiniebla delanteros;
Faros antiniebla traseros. |
| F37 | (20A) Módulo transceptor de teléfono;
Unidad de audio. |
| F38 | (15A) Luz del maletero;
Cierre centralizado. |
| F39 | (15A) Luces de emergencia |
| F40 | (25A) Bocina |
| F41 | (25A) Relé de las electroválvulas del ABS |
| F42 | (30A) Calefacción auxiliar |
| F43 | – |
| F44 | (30A) Calefacción del asiento |
Tipo 2
| F1 | (5A) Boquillas de limpiaparabrisas delanteros calefactadas |
| F2 | (10A) Intermitentes |
| F3 | (5A) Limpiaparabrisas de los faros;
Iluminación de la guantera; Iluminación del compartimento del motor; Aire acondicionado (AC); Transmisión automática (AT); Panel de instrumentos. |
| F4 | (5A) Iluminación de la matrícula |
| F5 | (10A) Panel de instrumentos;
Asientos calefactados; Espejos laterales eléctricos; Pantalla de la transmisión; Luz de advertencia SRS; Indicador de temperatura exterior; Módulo de advertencia de fallo de bombilla; Sistema de navegación; Asistencia de estacionamiento; Aire acondicionado (AC); Catalizador; Cortinilla trasera; Teléfono/telemática. |
| F6 | (5A) Cierre centralizado |
| F7 | (10A) Sistema antibloqueo (ABS);
Interruptor BPP; Interruptor CPP. |
| F8 | (5A) Teléfono/telemática |
| F9 | (10A) Espejos laterales calefactados;
Cerraduras de las puertas calefactadas; Pantalla de la transmisión; Indicador de temperatura exterior. |
| F10 | (5A) Regulación automática de los faros |
| F11 | (5A) Control de crucero (con AT) |
| F12 | (10A) Conector de enlace de datos (DLC) |
| F13 | (10A) Luces de freno |
| F14 | (10A) Iluminación interior;
Luces de lectura; Sistema de alarma; Iluminación del espejo de cortesía; Memoria eléctrica del asiento. |
| F15 | (10A) Panel de instrumentos;
Elevalunas eléctricos; Transmisión automática (AT); Aire acondicionado (AC); Sistema de navegación. |
| F 16 | (5A) Sistema antibloqueo (ABS);
Programa electrónico de estabilidad (ESP). |
| F17 | (10A) Cerraduras de las puertas calefactadas;
Sistema de navegación; Regulación automática de la suspensión; Radio bidireccional. |
| F18 | (10A) Faro derecho – luz de carretera |
| F19 | (10A) Faro izquierdo – luz de carretera |
| F20 | (10A/15A) Faro derecho – luz de cruce, regulación de los faros |
| F21 | (10A/15A) Faro izquierdo – luz de cruce, regulación de los faros |
| F22 | (5A) Luces laterales, traseras derechas |
| F23 | (5A) Luces laterales, traseras izquierdas |
| F24 | (25A) Sistema de lavado y limpiaparabrisas del parabrisas;
Relé del limpiaparabrisas y lavaparabrisas del parabrisas. |
| F25 | (30A) Motor del ventilador de CA, calefacción;
Aire acondicionado (AC). |
| F26 | (30A) Luneta trasera térmica;
Espejos laterales calefactados; Recirculación de aire del aire acondicionado y calefacción. |
| F27 | (15A) Motor del limpiaparabrisas trasero;
Volante calefactado; Interruptores del volante. |
| F28 | (15A/20A) Bomba de combustible;
Bomba de elevación de combustible. |
| F29 | (20A) Control del motor |
| F30 | (20A) Techo corredizo |
| F31 | (15A) Luces de marcha atrás;
Control de crucero; Transmisión automática (AT); Conector de datos (DLC); Espejo retrovisor antideslumbrante; Válvula solenoide EGR. |
| F32 | (20A) Control del motor |
| F33 | (15A) Encendedor de cigarrillos |
| F34 | (15A) Control del motor |
| F35 | (30A) Toma de remolque |
| F36 | (15A) Faros antiniebla delanteros;
Faros antiniebla traseros. |
| F37 | (20A) Teléfono, sistema de audio |
| F38 | (15A) Luz del maletero, puertas, cierre centralizado |
| F39 | (15A) Luces de advertencia |
| F40 | (25A) Bocina |
| F41 | (25A) Sistema antibloqueo (ABS) |
| F42 | (25A) Programa electrónico de estabilidad (ESP) |
| F43 | Válvula solenoide EGR;
Sensor de temperatura del refrigerante del motor (ECT) (1999^). |
| F44 | (30A) Asientos calefactados |
Relés Audi A4 B5.

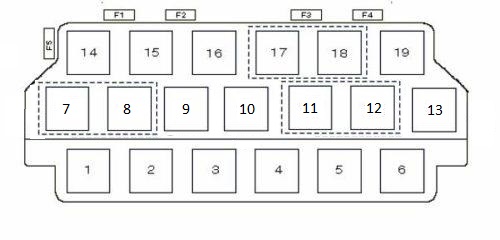

Tipo 1
| 1 | Relé de los circuitos de los dispositivos auxiliares de arranque |
| 2 | Relé de la bocina |
| 3 | Relé de la bomba del lavaparabrisas de los faros |
| 4 | Relé del sistema de transmisión I – AT |
| 5 | Relé del limpiaparabrisas y lavaparabrisas delantero |
| 6 | Relé de la bomba de combustible |
| 7 | – |
| 8 | Relé de las luces diurnas |
| 9 | Relé de las luces de carretera |
| 10 | Relé de las luces antiniebla |
| 11 | Módulo de control del espejo exterior |
| 13 | Relé del sistema de transmisión II – AT |
| 14 | Relé del limpiaparabrisas y lavaparabrisas trasero |
| 15 | – |
| 16 | Relé del embrague del compresor del aire acondicionado |
| 17 | Módulo de advertencia de fallo de bombilla |
| 19 | – |
| F1 | – |
| F2 | (20A) Sistema de alarma |
| F3 | (10A) Taxímetro |
| F4 | (50A) ABS |
| F5 | (50A) ABS |

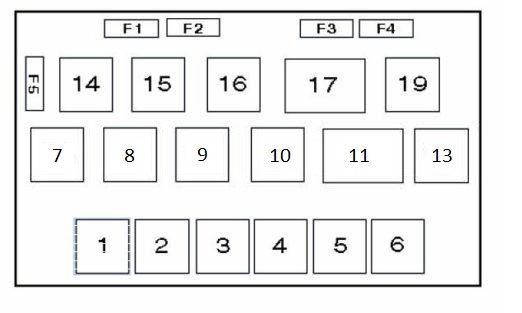

| 1 | Relé de los circuitos de los dispositivos auxiliares de arranque |
| 2 | Relé de la bocina – doble tono |
| 3 | Relé de la bomba del lavaparabrisas de los faros |
| 4 | Puente, con MT |
| 5 | Relé del limpiaparabrisas y lavaparabrisas delantero |
| 6 | Relé de la bomba de combustible;
Relé de las bujías de incandescencia. |
| 7 | Módulo de control del sistema de alarma del taxi |
| 8 | Módulo de control del sistema de alarma del taxi |
| 9 | Relé de las luces de carretera |
| 10 | Relé de las luces antiniebla delanteras |
| 11 | Módulo de control de los espejos laterales, con espejos plegables |
| 12 | Módulo de control de los espejos, con espejos plegables |
| 13 | Relé del interruptor de freno del motor de arranque;
Relé de las luces de marcha atrás, con AT/4 marchas. |
| 14 | Relé de la bomba del lavaparabrisas trasero |
| 16 | Relé del embrague del compresor del aire acondicionado |
| 17 | Módulo de advertencia de fallo de bombilla |
| 18 | Módulo de advertencia de fallo de bombilla |
| F1 | |
| F2 | (20A) Sistema de alarma (taxi) |
| F3 | (10A) Taxímetro |
| F4 | (5A) Comunicación por radio bidireccional (taxi) |
| F5 | (20A) Sistema de alarma (taxi) |

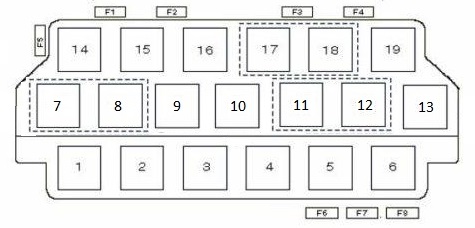

Tipo 3 (desde 1998)
| 1 | Relé de la bocina – doble tono |
| 2 | Relé de los circuitos de alimentación auxiliares |
| 3 | |
| 4 | Relé de la bomba de combustible, relé de las bujías de incandescencia |
| 5 | Relé del limpiaparabrisas y lavaparabrisas delantero |
| 6 | Relé del limpiaparabrisas y lavaparabrisas delantero |
| 7 | Relé de las luces antiniebla delanteras (1998) |
| 8 | Módulo de control del sistema de alarma del taxi 1, relé de las luces diurnas |
| 9 | Módulo de control del sistema de alarma del taxi 1, relé de las luces de carretera |
| 10 | Relé de encendido del alternador (AFB) – 1998 |
| 11 | Módulo de control de los espejos laterales, con espejos plegables |
| 12 | Módulo de control de los espejos laterales, con espejos plegables |
| 13 | Relé del interruptor de freno del motor de arranque;
Relé de las luces de marcha atrás, con AT/4 marchas. |
| 16 | Módulo de control multifunción del volante |
| 17 | Módulo de advertencia de fallo de bombilla |
| 18 | Módulo de advertencia de fallo de bombilla |
| 19 | Módulo de control del sistema de alarma del taxi 2 |
| F1 | |
| F2 | (20A) Sistema de alarma (taxi) |
| F3 | (10A) Taxímetro |
| F4 | (5A) Comunicación por radio bidireccional (taxi) |
| F5 | (20A) Sistema de alarma (taxi) |
| F6 | |
| F7 | |
| F8 | (15A) Motor de la bomba de vacío (AML/AMM/AMX/AVV) |

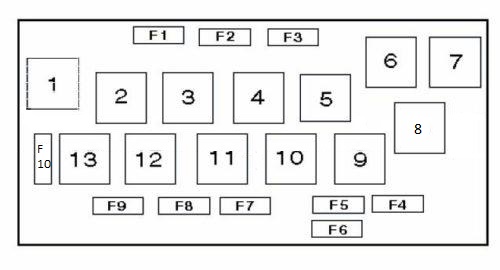

Caja de fusibles n.º 2 Audi A4.
Tipo 1
| 1 | Relé del temporizador del ventilador del refrigerante del motor |
| 2 | Relé del motor del ventilador del condensador del aire acondicionado I |
| 3 | Relé del motor del ventilador del condensador del aire acondicionado II |
| 4 | Relé del circuito eléctrico de la ventana |
| 5 | |
| 6 | |
| 7 | Relé del teléfono |
| 8 | |
| 9 | |
| 10 | Relé de las luces antiniebla |
| 11 |
| 12 | |
| 13 | |
| F1 | |
| F2 | (30A) Ajuste del asiento |
| F3 | |
| F4 | (50A) Bomba del ABS |
| F5 | (40A) Motor del ventilador del condensador del aire acondicionado I |
| F6 | (30A) Fusible del motor del ventilador del líquido refrigerante del motor |
| F7 | (5A) Motor del ventilador del condensador del aire acondicionado II |
| F8 | (30A) Elevalunas eléctricos |
| F9 | (30A) Elevalunas eléctricos |
| F10 | (15A) Cierre centralizado |

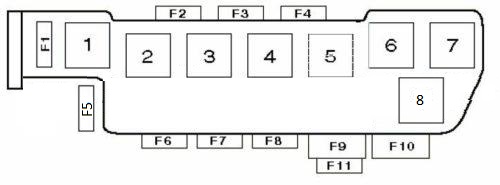

| 1 | Relé de funcionamiento del motor del ventilador del líquido refrigerante del motor (si está presente) |
| 2 | Relé del motor del ventilador del líquido refrigerante del motor – 2.ª velocidad (si está presente) |
| 3 | Relé del motor del ventilador del líquido refrigerante del motor – 1.ª velocidad |
| 4 | Relé del ABS (con ESP) |
| 5 | Módulo de control de las luces de advertencia de puertas abiertas (1998^) |
| 6 | – |
| 7 | Relé de conmutación del sistema de audio/altavoz del teléfono (^ 1997) |
| 8 | – |
| F1 | – |
| F2 | (30A) Fusible eléctrico del asiento, lado del pasajero |
| F3 | (30A) Fusible eléctrico del asiento, lado del conductor |
| F4 | – |
| F5 | (10A) Fuente de alimentación auxiliar |
| F6 | (30A) Interruptor eléctrico de las ventanas delanteras |
| F7 | (30A) Interruptor eléctrico de las ventanas traseras |
| F8 | (5A) Relé del motor del ventilador del líquido refrigerante 1/2 |
| F9 | (40A) Motor del ventilador del líquido refrigerante del motor, 2 velocidades |
| F10 | (50A/60A) Sistema antibloqueo (ABS) |
| F11 | (30A) Motor del ventilador del líquido refrigerante del motor (una velocidad) |
Acerca del Audi A4 y S4 (B5) (1994-2001)
Los modelos Audi A4 y S4 de la generación B5, fabricados entre 1994 y 2001, son conocidos por su fiabilidad y rendimiento. Estos vehículos ofrecían un diseño elegante y un interior confortable, que en su momento se consideraba de alta gama. El Audi A4 B5 estaba disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, mientras que la versión S4 era una variante más deportiva con un potente motor V6 sobrealimentado. La tracción a las cuatro ruedas quattro era una de las principales ventajas de estos modelos, garantizando una excelente tracción y estabilidad en la carretera.
Diagrama de la caja de fusibles del Audi A4 y S4 (B5)
Esta página muestra el diagrama de la caja de fusibles para los modelos Audi A4 y S4 (B5), que es esencial para el correcto mantenimiento del sistema eléctrico del vehículo. La caja de fusibles se encuentra típicamente en el lado del conductor debajo del salpicadero o en el compartimento del motor. Nuestros diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para garantizar la seguridad y funcionalidad del vehículo.
