Audi Q7 4L (2005-2015) – Caja de fusibles
En este artículo, encontrarás diagramas de la caja de fusibles del Audi Q7 4L (2005–2015), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Audi Q7 (2005-2015) – diagrama de fusibles
Año de fabricación: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
El fusible del encendedor de cigarrillos (toma de corriente) en el Audi Q7 (2005-2015) es el fusible 8 en la caja de fusibles del salpicadero (lado izquierdo).
Ubicación
- En el lado derecho del salpicadero
- Modelos con volante a la izquierda: en el centro del salpicadero / Modelos con volante a la derecha: en el espacio para los pies del conductor

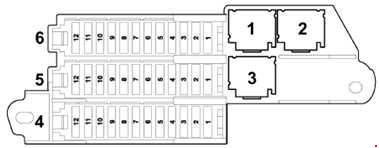

- En el lado derecho del maletero
- Debajo del asiento del conductor
- En el lado izquierdo del salpicadero
- En el lado izquierdo del compartimento de expansión.
- En la parte trasera izquierda del compartimento del motor

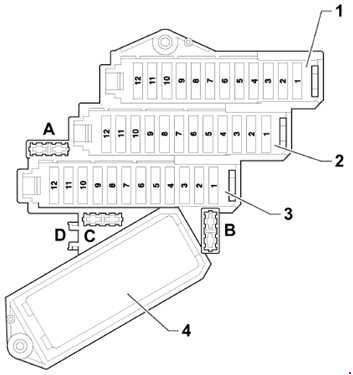

Asignación de fusibles en la caja de fusibles, salpicadero izquierdo
| Número |
Amperaje [A] | Descripción |
| A | – | No se utiliza |
| B | 10 | Desde junio de 2009:
Fusible principal para equipamiento opcional -S245- |
| C | – | No se utiliza |
| D | – | No se utiliza |
| Caja de fusibles 1 | ||
| 1 | 5 |
Hasta junio de 2010:
No se utiliza;
Desde junio de 2010:
Estabilizador de tensión -J532-.
|
| 2 | 5 | Hasta junio de 2010:
No se utiliza; Desde junio de 2010:
Relé para espejo retrovisor interior antideslumbrante automático -J910-.
|
| 3 | 7,5 | Hasta junio de 2010:
No se utiliza; Desde junio de 2010:
Unidad de control de electrónica de información 1 -J794-.
|
| 4 | 5 | Hasta mayo de 2010:
Unidad de control de monitorización de presión de neumáticos -J502-; |
| 5 | 20 | Unidad de control de calefacción auxiliar -J364- |
| 6 | 10 | LHD:
Interruptor de ajuste de soporte lumbar del conductor -E176- |
| 6 | 10 | RHD:
Interruptor de ajuste de soporte lumbar del asiento delantero del pasajero -E177- |
| 7 | 35 | LHD:
Controlador de puerta del conductor -J386- Motor del regulador de ventana del lado del conductor -V147- Controlador de puerta trasera izquierda -J388- Motor del regulador de ventana trasera izquierda -V26- |
| 7 | 35 | RHD:
Controlador de puerta delantera del pasajero -J387- Motor del regulador de ventana trasera derecha -V27- Motor del regulador de ventana delantera del pasajero -V148- |
| 8 | 15 | LHD:
Controlador de puerta del conductor -J386-; Controlador de puerta trasera izquierda -J388- (hasta mayo de 2008). |
| 8 | 15 | RHD:
Controlador de puerta delantera del pasajero -J387- Controlador de puerta trasera derecha -J389- |
| 9 | 5 |
Hasta mayo de 2008:
Unidad de control de gestión de energía -J644-
Desde junio de 2010:
Unidad de control de monitorización de presión de neumáticos -J502-
|
| 10 | 30 | LHD:
Unidad de control de acceso y arranque -J518- Interruptor de autorización de acceso y arranque -E415- |
| 10 | 5 | RHD:
Reproductor multimedia posición 1 -R118- (hasta junio de 2009) Reproductor multimedia posición 2 -R119- (hasta junio de 2009) Cambiador de CD -R41-
(hasta mayo de 2010)
Reproductor de DVD -R7-
(hasta mayo de 2010)
Reproductor MiniDisc -R153- (hasta junio de 2009) Grabador de vídeo y reproductor de DVD -R129- (hasta junio de 2009) Conexión de fuentes de audio externas -R199- (hasta junio de 2009) |
| 11 | 10 | LHD:
Unidad de control de electrónica de la columna de dirección -J527- |
| 11 | 10 | RHD:
Unidad de control trasera y pantalla Climatronic -E265- Unidad de control del ventilador de aire fresco -J391- |
| 12 | 5 | LHD:
Sensor de monitorización interior -G273- Bocina -H12- |
| 12 | 5 | RHD:
Unidad de control central del sistema de confort -J393- |
| Caja de fusibles 2 | ||
| 1 | – | No se utiliza |
| 2 | – | No se utiliza |
| 3 | 15 |
Hasta junio de 2009:
No se utiliza;
Desde junio de 2009:
Controlador de ventilación del asiento delantero izquierdo -J800-.
|
| 4 | 30 | Controlador del motor del limpiaparabrisas -J400-;
Motor del limpiaparabrisas del parabrisas -V-. |
| 5 | 5 | Sensor de luz / lluvia -G397- |
| 6 | 25 | Relé de doble tono -J4-;
Bocina de tono alto -H2-; Bocina de tono bajo -H7-. |
| 7 | 30 | LHD:
Unidad de control de alimentación a bordo -J519- |
| 7 | 25 | RHD; desde junio de 2010:
Toma de 12 V 3 -U19-; Toma de 12 V 4 -U20-. |
| 8 | 25 | LHD:
Unidad de control de alimentación a bordo -J519- |
| 8 | 20 | RHD:
Encendedor de cigarrillos -U1- |
| 9 | 25 | LHD:
Unidad de control de alimentación a bordo -J519- |
| 9 | 25 | RHD:
Toma de 12 V -U5-; Toma de 12 V 2 -U18-. |
| 10 | 10 | LHD:
Unidad de control en el panel de instrumentos -J285- (hasta mayo de 2010); Interfaz de diagnóstico del bus de datos -J533-; Pantalla en el panel de instrumentos -Y24- (hasta mayo de 2010). |
| 10 | 10 | RHD:
Controlador Climatronic -J255-; Controlador del ventilador de aire fresco -J126-. |
| 11 | 30 | Relé del sistema de limpiaparabrisas de faros -J39- |
| 12 | 10 | Conector de 16 pines -T16-;
Conector de diagnóstico |
| Portafusibles 3 | ||
| 1 | 10 | Faro izquierdo |
| 2 | 5 | Unidad de control para control de crucero adaptativo -J428- Calentador del sensor para control de crucero adaptativo -Z47- |
| 3 | 5 | Pantalla de visión directa -J145-
Botón de la unidad de visualización -E506- Válvula de relé -J541- que interrumpe el refrigerante 2) Calentador del refrigerante con válvula de cierre -N279- 2) |
| 4 | 10 | Advertencia de salida de carril
Unidad de control de advertencia de salida de carril -J759-; Calefacción del parabrisas para advertencia de salida de carril -Z67-; |
| 5 | 10 5 1) |
LHD:
Unidad de control del sistema de señalización -J616-; Unidad de control para señales especiales -E507-; Desde noviembre de 2007: Preparación para multimedia (9WM). |
| 5 | 5 | RHD; desde noviembre de 2007:
Preparación para multimedia (9WM) |
| 6 | 5 | LHD:
Unidad de control de electrónica de la columna de dirección -J527-; Unidad de control de autorización de entrada y arranque -J518-; Interruptor de luces -E1-; Unidad de control central del sistema de confort -J393-; Unidad de control del detector de remolque -J345-; Unidad de control de monitorización de presión de neumáticos -J502- (7K6) (desde junio de 2008). |
| 6 | 5 | RHD:
Calefacción del asiento trasero izquierdo -Z10-; |
| 7 | 5 | Transmisor de nivel y temperatura de aceite -G266- |
| 8 | 5 | Conector de 16 pines -T16-;
Conector de diagnóstico. |
| 9 | 5 | Espejo retrovisor interior antideslumbrante automático -Y7- |
| 10 | 5 | Unidad de control de funcionamiento de puertas de garaje -J530-;
Unidad de control de funcionamiento de puertas de garaje -E284-; |
| 11 | 5 | Interfaz de diagnóstico del bus de datos -J533- |
| 12 | 5 | Regulador de ángulo del faro derecho -E102-;
Motor de control de ángulo del faro izquierdo -V48-; Motor de control de ángulo del faro derecho -V49-. |
| 12 | 5 | Sensor de calidad del aire -G238-;
Unidad de control trasera y pantalla; Climatronic -E265-; Unidad de control Climatronic -J255-. |
|
1) Desde noviembre de 2007
2) Solo para modelos con motor diésel de 6 cilindros de la generación 2 |
||

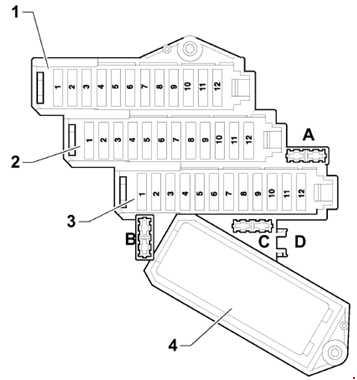

Asignación de fusibles en la caja de fusibles, salpicadero derecho
| Número |
Amperaje [A] | Descripción |
| A | 5 | Fusible para la unidad de control de sonidos de materiales -S348- |
| B | 5 | Desde junio de 2008:
Fusible del radiador -S340- |
| C | – | No se utiliza |
| D | – | No se utiliza |
| Portafusibles 1 | ||
| 1 | 20 | Calefacción del asiento trasero izquierdo -Z10- Calefacción del respaldo del asiento trasero izquierdo -Z11- Calefacción del asiento trasero derecho -Z12- Calefacción del respaldo del asiento trasero derecho -Z13- |
| 2 | 10 | Hasta mayo de 2010:
Unidad de control de la transmisión automática -J217- (0AT) |
| 2 | 5 | Hasta mayo de 2010:
Controlador de la transmisión automática -J217- Amplificador de antena para teléfono móvil -R86- |
| 3 | 30 | Calefacción del asiento delantero izquierdo -Z45- Calefacción del asiento delantero derecho -Z46- |
| 3 | 15 | RHD; desde junio de 2009:
Controlador de ventilación del asiento delantero derecho -J799- |
| 4 | 20 | Unidad de control ABS -J104- |
| 5 | 15 | LHD:
Controlador de puerta delantera del pasajero -J387- Controlador de puerta trasera derecha -J389- (hasta mayo de 2008) |
| 5 | 15 | RHD:
Controlador de puerta del conductor -J386- Controlador de puerta trasera izquierda -J388- |
| 6 | 25 | LHD:
Toma de 12 V 3 -U19- |
| 6 | 25 | RHD; hasta mayo de 2010:
Toma de 12 V 3 -U19- |
| 6 | 30 | RHD; desde junio de 2010:
Unidad de control de alimentación a bordo -J519- |
| 7 | 10 |
LHD:
Interruptor de ajuste de soporte lumbar
del asiento delantero del pasajero -E177-
RHD:
Interruptor de ajuste de soporte lumbar del conductor -E176-
|
| 8 | 20 | LHD:
Encendedor de cigarrillos -U1- |
| 8 | 25 | RHD:
Unidad de control de alimentación a bordo -J519- |
| 9 | 25 | LHD:
Toma de 12 V -U5-; Toma de 12 V 2 -U18- |
| 9 | 25 | RHD:
Unidad de control de alimentación a bordo -J519- |
| 10 | 10 | LHD:
Controlador Climatronic -J255-; Controlador del ventilador de aire fresco -J126-. |
| 10 | 10 |
RHD:
Hasta junio de 2010:
Unidad de control en el panel de instrumentos -J285-
Desde junio de 2010: Interfaz de diagnóstico para el bus de datos -J533- |
| 11 | 5 | Hasta mayo de 2008:
Interruptor de luces de freno -F-; Interruptor del pedal de freno -F47-; Unidad de control ABS -J104-.
|
| 11 | 15 | Desde junio de 2010:
Refrigerador -J698- |
| 12 | 15 | Unidad de control de alimentación a bordo 2 -J520- |
| Portafusibles 2 | ||
| 1 | 10 | Faro derecho |
| 2 | 5 | Unidad de control de suspensión adaptativa -J197- |
| 3 | 5 | Preparación para teléfono móvil (9ZD) |
| 4 | 5 | Unidad de control para asistencia
en el cambio de carril -J769- Unidad de control para asistencia en el cambio de carril 2 -J770- |
| 5 | 5 | Relé para reducción de luces de freno -J508- Interruptor del pedal de embrague -F36- |
| 6 | 5 | Unidad de control de la transmisión
automática -J217- |
| 6 | 20 | Unidad de control de la transmisión
automática -J217- (09D) |
| 7 | 5 | Unidad de control ABS -J104- |
| 8 | 5 | Interruptor multifunción -F125- Interruptor Tiptronic -F189- Unidad de control de sensores de la palanca de mando -J587- |
| 9 | 5 |
Unidad de control para asistencia de estacionamiento -J446-
Unidad de control para cámara superior -J928-
(LHD; desde junio de 2012)
|
| 10 | 5 |
LHD:
Unidad de control del airbag -J234-
RHD:
Interfaz de diagnóstico del bus de datos -J533-
|
| 11 | 5 | LHD:
Interruptor del asiento trasero calefactado izquierdo con regulador -E128- Interruptor del asiento trasero calefactado derecho con regulador -E129- |
| 11 | 5 | RHD:
Unidad de control de electrónica del volante -J527-; Unidad de control de autorización de entrada y arranque -J518-; Interruptor de luces -E1-; Controlador central del sistema de confort -J393-; Unidad de control del detector de remolque -J345-. |
| 12 | 5 | LHD:
Sensor de calidad del aire -G238-; Unidad de control trasera y pantalla Climatronic -E265-; Unidad de control Climatronic -J255-. |
| 12 | 5 | RHD:
Regulador de ángulo del faro derecho -E102-; Motor del regulador de ángulo del faro izquierdo -V48-; Motor del regulador de ángulo del faro derecho -V49-. |
| Caja de fusibles 3 | ||
| 1 | 15 | Hasta mayo de 2007:
Motor del limpiaparabrisas trasero -V12- Desde junio de 2008: Caja refrigeradora -J698- |
| 1 | 10 | Desde junio de 2010:
Unidad de control en el panel de instrumentos -J285- |
| 2 | 5 | Hasta junio de 2010:
Elemento calefactor de la boquilla del limpiaparabrisas -Z20-; Elemento calefactor del chorro del limpiaparabrisas derecho -Z21-;
Desde junio de 2010:
Unidad de control del sistema de cámaras de marcha atrás -J772-.
|
| 3 | 30 | Hasta mayo de 2010:
Unidad de control de alimentación a bordo -J519- |
| 3 | 5 | Desde junio de 2010:
Reproductor de DVD -R7-; Cambiador de CD -R41-. |
| 4 | 5 | Desde junio de 2009:
Pantalla de información frontal y unidad de control de la unidad de operación -J685-. |
| 5 | 5 |
Hasta junio de 2009:
Transmisor y receptor de teléfono -R36-;
Hasta mayo de 2010:
Soporte para teléfono -R126-;
Unidad de control para lector de tarjetas inteligentes -J676.
|
| 5 |
10
15
|
Desde junio de 2010:
Unidad de control de la transmisión automática -J217- |
| 6 | 15 | Hasta junio de 2009:
Unidad de control de la pantalla de información frontal y unidad de control -J523-; Amplificador de antena -R24-. |
| 6 | 7.5 |
Hasta junio de 2009:
Unidad de control de la pantalla de información frontal
y unidad de control -J523-;
Hasta mayo de 2010:
Unidad de control de electrónica de información 1 -J794-.
|
| 6 | 30 | Desde junio de 2010:
Relé de la bomba hidráulica de la transmisión -J510- (solo para modelos con sistema Start/Stop) Unidad de control adicional de la bomba hidráulica -J922- (solo para modelos con sistema Start/Stop) |
| 7 | 20 | Unidad de control del techo
solar corredizo -J245- |
| 8 | 20 | Controlador del techo solar trasero -J392- |
| 9 | 20 | Controlador de la persiana del techo solar -J394- |
| 10 | 5 | LHD:
Reproductor multimedia posición 1 -R118- (hasta mayo de 2009) (hasta mayo de 2009) (hasta mayo de 2010) (hasta mayo de 2010) (hasta mayo de 2009) (hasta mayo de 2009) (desde noviembre de 2006 hasta mayo de 2009) |
| 10 | 30 | RHD:
Unidad de control de entrada y arranque -J518-; Interruptor de autorización de entrada y arranque -E415- |
| 11 | 35 | LHD:
Motor del regulador de ventana del lado del pasajero -V148- Motor del regulador de ventana trasera derecha -V27- |
| 11 | 35 | RHD:
Controlador de puerta del conductor -J386-; Motor del regulador de ventana lateral del conductor -V147-; Controlador de puerta trasera izquierda -J388-; Motor del regulador de ventana trasera izquierda -V26-. |
| 12 | 10 | LHD:
Unidad de control trasera y pantalla Climatronic -E265-; Unidad de control del ventilador de aire fresco -J391-. |
| 12 | 10 | RHD:
Unidad de control de electrónica del volante -J527- |

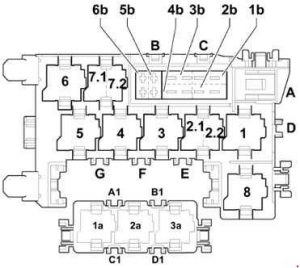

Panel de instrumentos central de relés y caja de fusibles
| Número |
Amperaje [A] | Descripción |
| A | – | No se utiliza |
| B | 30 | Unidad de control del detector de remolque -J345-
(solo EE. UU.); Amplificador de freno (solo EE. UU.). |
| C | 30 | Unidad de control para ajuste del asiento y
ajuste de la columna de dirección con función de memoria -J136-; Unidad de control para ajuste del asiento del pasajero delantero con función de memoria -J521-. |
| D | – | No se utiliza |
| E | – | No se utiliza |
| F | – | No se utiliza |
| 1b | 40 | Ventilador de aire fresco -V2- |
| 2b | 40 | Unidad de control ABS -J104- |
| 3b | 40 | Ventilador de aire fresco trasero -V80- |
| 4b | 40 | Calefacción de la luneta trasera -Z1- |
| 5b | 15 | Desde junio de 2007:
Motor del limpiaparabrisas trasero -V12-. |
| 6b | 5 | Desde junio de 2007:
Elemento calefactor de la boquilla del limpiaparabrisas -Z20-; Elemento calefactor de la boquilla del limpiaparabrisas -Z21-. |
| A1 | – | No se utiliza |
| B1 | – | No se utiliza |
| C1 | – | No se utiliza |
| D1 | – | No se utiliza |
| Relés | ||
| 1 | Relé del compresor de suspensión adaptativa -J403- | |
| 2.1 | Relé de tensión de alimentación del terminal 75x -J694- | |
| 2.2 | Relé de doble tono -J4- | |
| 3 | Relé del sistema de limpiaparabrisas de faros -J39- | |
| 4 | Relé de atenuación de la luz de freno -J508- | |
| 5 | No se utiliza | |
| 6 | Relé de la luneta trasera calefactada -J9- | |
| 7.1 | V6 TDI / FSI, V8 MPI / FSI, V12 TDI:
Relé de circulación continua de refrigerante -J151- (V6 FSI desde junio de 2009) |
|
| 7.1 | Desde junio de 2010:
Relé de la válvula de cierre del refrigerante -J541- (solo para modelos con motor diésel de 6 cilindros, generación 2) |
|
| 7.2 | Desde junio de 2010:
Relé del espejo retrovisor interior antideslumbrante automático -J910-; (solo modelos con transmisión automática de 8 velocidades). |
|
| 8 | Relé de la bomba hidráulica de la transmisión -J510- | |
| 1a | No se utiliza | |
| 2a | No se utiliza | |
| 3a | No se utiliza | |
Asignación de fusibles en la caja de fusibles del maletero en el lado derecho
| Número |
Amperaje [A] | Descripción |
| Caja de fusibles 6 | ||
| 1 | 15 |
Hasta mayo de 2010:
Unidad de control del sistema de señalización -J616-;
Desde junio de 2010:
Unidad de control del sistema multimedia -J650-
|
| 2 | 30 | Unidad de control para el sistema
de dosificación de reductor -J880-. |
| 3 | 15 | Hasta mayo de 2010:
Unidad de control de suspensión adaptativa -J197- |
| 3 | 5 | Desde junio de 2012:
Interruptor de la tapa del depósito de reductor -F502- |
| 4 | 5 | Hasta mayo de 2010:
Unidad de control del sistema de cámara de marcha atrás -J772- Cámara de marcha atrás -R189- |
| 5 | 5 | Unidad de control para asistencia de estacionamiento -J446- |
| 6 | 15 | Sistema de confort central 2 -J773- |
| 7 | 15 | Sistema de confort central 2 -J773- |
| 8 | 5 | Receptor de control remoto
para calefactor adicional -R64- |
| 9 | 20 | Toma de 12 V 5 -U26- |
| 10 | 20 | Sistema de confort central -J393- |
| 11 | 15 | Receptor de antena para sistema
de apertura de vehículo sin llave -J723- |
| 12 | 30 | Sistema de confort central -J393- |
| Caja de fusibles 5 | ||
| 1 | 15 | Unidad de control del sistema de señalización -J616- |
| 2 | 5 | Unidad de control de señales especiales -E507- |
| 3 | 15 | Relé de radio bidireccional -J84- Relé de radio bidireccional -R8- |
| 4 | 15 | Relé de radio bidireccional -J84- Relé de radio bidireccional -R8- |
| 5 | 5 | Radio -R- |
| 5 | 15 | Desde junio de 2010:
Unidad de control del sistema de señalización -J616- |
| 6 | 5 | Hasta junio de 2009:
Sintonizador de TV -R78- |
| 7 | 5 | Hasta junio de 2009:
Sistema de navegación con unidad de control del reproductor de CD -J401- |
| 8 | 30 | Hasta junio de 2009:
Unidad de control del paquete de audio digital -J525- |
| 9 | 5 | Hasta junio de 2009:
Radio digital -R147- |
| 10 | 30 | Hasta junio de 2009:
Unidad de control del paquete de audio digital 2 -J787- |
| 11 | 5 | Hasta junio de 2009:
Unidad de control del sistema de cámaras de marcha atrás -J772- Hasta junio de 2009: Cámara de marcha atrás -R189- |
| 12 | – | No se utiliza |
| Caja de fusibles 4 | ||
| 1 | 5 | Desde junio de 2009 hasta mayo de 2010:
Radio -R- |
| 1 |
7,5
30
|
Desde junio de 2010:
Unidad de control del paquete de audio digital -J525- |
| 2 | 5 | Desde junio de 2009:
Sintonizador de TV -R78- Desde junio de 2011: Sintonizador de televisión digital -R171- |
| 3 | 30 | Desde junio de 2009:
Unidad de control del paquete de audio digital -J525- |
| 4 | 30 | Desde junio de 2009:
Unidad de control del paquete de audio digital 2 -J787- |
| 5 | 15 | Entretenimiento en los asientos traseros (9WP, 9WK)
(desde noviembre de 2007 hasta mayo de 2010) Unidad de control del sistema multimedia -J650-
(hasta mayo de 2010)
Unidad de control de suspensión adaptativa -J197-
(desde junio de 2010)
|
| 6 | 20 | Unidad de control del sistema de confort central -J393- |
| 7 | 30 | Controlador de la puerta trasera -J605- ;
Motor en el controlador de la puerta trasera -V375-. |
| 8 | 30 | Controlador de la puerta trasera 2 -J756-;
Motor en el controlador de la puerta trasera 2 -V376-. |
| 9 | 15 | Unidad de control del detector de remolque -J345- |
| 10 | 15 20 1) |
Unidad de control del detector de remolque -J345- |
| 11 | 15 20 1) |
Unidad de control del detector de remolque -J345- |
| 12 | 30 25 1) |
Unidad de control del detector de remolque -J345- Motor con rótula en las bisagras -V317- |
| Relés | ||
| 1 | No se utiliza | |
| 2 | No se utiliza | |
| 3 | Desde noviembre de 2007:
Conector de 6 pines -T6am-, Entretenimiento en los asientos traseros |
|
| 1) Modelos sin dispositivo de remolque 2) Modelos con dispositivo de remolque 3) Para código de motor CCFA 4) Para código de motor CCMA, CATA hasta mayo de 2010 5) Para código de motor CCGA 6) Para código de motor BTR 7) Para código de motor BUN, BUG 8) Para códigos de motor CASA, CASB 9) Para códigos de motor CJGA, CJMA, CJGC, CJGD, CRCA, CNRA 10) Para código de motor CCFC 11) Para códigos de motor CCMA, CATA desde junio de 2010 12) Desde junio de 2010 13) Para motores con códigos CLZB, CNRB 14) Modelos sin sensor de partículas 15) Desde junio de 2012 |
||
Conexión de cableado 2 terminal 30 -TV22- / toma de arranque esclavo -U6-
Sobre el Audi Q7 4L (2005-2015)
El Audi Q7 4L, fabricado entre 2005 y 2015, es un SUV de lujo que ofrece una combinación de confort, rendimiento y tecnologías avanzadas. Este modelo es conocido por su diseño robusto y su espacioso interior, que proporciona suficiente espacio para pasajeros y equipaje. El Audi Q7 4L está equipado con diversas motorizaciones, incluyendo motores de gasolina y diésel con diferentes potencias, que garantizan una conducción dinámica y un consumo de combustible eficiente. Entre los motores más comunes se encuentran el 3.0 TDI y el 4.2 FSI, conocidos por su fiabilidad y rendimiento. Este modelo también está equipado con avanzadas funciones de seguridad y tecnologías modernas que aumentan el confort y la seguridad de la conducción.
Diagrama de la caja de fusibles del Audi Q7 4L
Esta página muestra el diagrama de la caja de fusibles del Audi Q7 4L, que es esencial para el correcto mantenimiento y reparación del vehículo. En este modelo, la caja de fusibles se encuentra en varios lugares, incluyendo el compartimento del motor y el interior del vehículo, generalmente en el lado del conductor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante conocer su configuración y mantenerla correctamente.
