Audi A7 (2011-2019) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Audi A7 (2011–2019), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Audi A7 – diagrama de fusibles
Año de fabricación: 2011, 2012, 2013, 2014, 2015, 2016 y 2017, 2018, 2019.
El número del fusible del encendedor de cigarrillos (toma de corriente) en el Audi A7 se encuentra en la caja de fusibles del habitáculo.
Ubicación
- Centralita eléctrica en la cámara de expansión.
- Caja de fusibles y relés en el lado derecho del panel frontal.
- Caja de fusibles / relés y concentrador de bus CAN en el maletero en el lado derecho.
- Caja de fusibles principal en el terminal positivo de la batería.
- Caja de fusibles y relés en la cámara de expansión en el lado del conductor (E-Box)
- Caja de conexión y concentrador del nodo del bus CAN en la parte inferior del pilar A a la izquierda.
- Caja de fusibles y relés en la zona de la unidad de control de alimentación.
- Caja de fusibles y relés en el lado izquierdo del panel frontal .
Habitáculo
Caja a la izquierda
Descripción
| Soporte de fusibles -A- (negro) | |
|---|---|
| Número | Descripción |
| 1 | Sistema de dirección electromecánica;
Gancho de remolque; Ionizador; Panel de interruptores; Asientos traseros calefactables; Freno de estacionamiento electromecánico. |
| 2 | Señal;
Aire acondicionado; Puerta; Espejo con atenuación automática. |
| 4 | Asistencia al estacionamiento;
Ajuste del ángulo de los faros. |
| 5 | Control dinámico;
Airbag; Control electrónico de estabilidad. |
| 6 | Faros |
| 7 | «Control de crucero adaptativo» |
| 8 | Sensores del asiento del pasajero;
Airbag. |
| 9 | «Entrada» |
| 10 | Sonido del motor;
Unidad de control auxiliar para visión nocturna; «HomeLink» (apertura de la puerta del garaje); Asistente de estacionamiento. |
| 11 | Procesamiento de imagen de la cámara de vídeo |
| 12 | Faros |
| 13 | Módulo del interruptor de la columna de dirección |
| 14 | Terminal 15 (maletero) |
| 15 | Terminal 15 (compartimento del motor) |
| 16 | Motor de arranque |
| Soporte de fusibles -B- (marrón) | |
|---|---|
| Número | Descripción |
| 1 | Sistema de infoentretenimiento |
| 2 | Sistema de infoentretenimiento |
| 3 | Asiento del pasajero delantero |
| 4 | Airbag;
Control electrónico de estabilidad. |
| 6 | Alarma antirrobo |
| 7 | Freno de estacionamiento electromecánico |
| 8 | Iluminación interior |
| 9 | Sistema de calefacción del parabrisas;
Sistema de cámara; Sensor de luz y lluvia. |
| 10 | Soporte lumbar (asiento del conductor) |
| 11 | Asiento del conductor |
| 12 | Sistema electrónico de estabilidad |
| 13 | Señal acústica |
| 14 | Faros |
| 15 | Asientos delanteros calefactables |
| 16 | Control dinámico |
| Soporte de fusibles -C- (rojo) | |
|---|---|
| Número | Descripción |
| 1 | Embrague |
| 2 | Bomba de combustible |
| 3 | Sensor de luz de freno |
| 4 | Unidad de control AdBlue (motor diésel);
Acústica del motor. |
| 5 | Puerta trasera |
| 6 | Puerta de entrada |
| 7 | Sistema electrónico de estabilidad |
| 8 | Limpiaparabrisas |
| 9 | Sistema de limpieza de faros |
| 10 | Iluminación interior;
Aire acondicionado. |
| 11 | Faros |
| 12 | Techo corredizo |
Caja de fusibles a la derecha
Descripción
| Soporte de fusibles -A- (rojo) | |
|---|---|
| Número | Descripción |
| 1 | Sistema de infoentretenimiento, cambiador de CD |
| 2 | Sistema de infoentretenimiento (pantalla) |
| Soporte de fusibles -B- (marrón) | |
|---|---|
| Número | Descripción |
| 1 | Aire acondicionado |
| 2 | Aire acondicionado (ventilador) |
| 3 | Interfaz de diagnóstico |
| 4 | Cerradura de encendido eléctrica |
| 5 | Ajuste eléctrico de la columna de dirección |
| 6 | Módulo del interruptor de la columna de dirección |
| 7 | Ajuste eléctrico de la columna de dirección |
| 8 | Interruptor de luces |
| 9 | Pantalla frontal |
| 10 | Panel de instrumentos |
| 11 | Sistema de infoentretenimiento, cambiador de DVD |

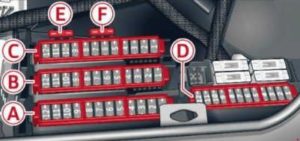

Caja de fusibles del maletero
Descripción
| Soporte de fusibles -A- (negro) | |
|---|---|
| Número | Descripción |
| 1 | Gancho / toma de 220 V |
| 2 | Gancho de remolque;
Soporte para vasos con control de temperatura de bebidas. |
| 3 | Gancho de remolque;
Desplazamiento del asiento del pasajero delantero desde la posición reclinada. |
| 4 | Freno de estacionamiento electromecánico |
| 5 | Freno de estacionamiento electromecánico |
| 6 | Puerta delantera (lado del pasajero delantero) |
| 7 | Iluminación exterior de la parte trasera del vehículo |
| 8 | Cierre centralizado, dispositivo de acabado |
| 9 | Asientos delanteros calefactables |
| 11 | Asientos traseros calefactables;
Aire acondicionado. |
| 12 | Gancho de remolque |
| Soporte de fusibles -B- (rojo) | |
|---|---|
| Número | Descripción |
| 1 | Pretensores de cinturones de seguridad, izquierdo |
| 2 | Pretensores de cinturones de seguridad, derecho |
| 3 | Depósito de AdBlue (motor diésel) / bomba de combustible |
| 4 | Depósito de AdBlue (motor diésel) / soporte del motor (motor de gasolina) |
| 5 | Tapa del maletero táctil |
| 6 | Suspensión neumática, ajuste de amortiguación |
| 7 | Puerta trasera (lado del pasajero delantero) |
| 8 | Luces traseras |
| 9 | Tapa del maletero |
| 10 | Sistema de entretenimiento para los asientos traseros |
| 12 | Spoiler trasero (Sportback);
Techo abierto. |
| Soporte de fusibles -C- (marrón) | |
|---|---|
| Número | Descripción |
| 1 | Sistema de infoentretenimiento |
| 2 | Sistema de infoentretenimiento |
| 3 | Sistema de infoentretenimiento;
Espejo con atenuación automática. |
| 4 | Cámara de marcha atrás;
Cámaras de medición. |
| 5 | Sintonizador de TV |
| 6 | Sistema de detección de fugas del depósito |
| 7 | Puerta |
| 8 | Calentador de agua |
| 10 | Soporte lumbar (asiento del pasajero delantero) |
| 12 | Sistema de infoentretenimiento |
| Soporte de fusibles -D- (negro) | |
|---|---|
| Número | Descripción |
| 1 | Suspensión neumática;
Ajuste de amortiguadores; Diferencial deportivo; Freno de estacionamiento electromecánico. |
| 2 | Sensor de recorrido del embrague;
Transmisión automática. |
| 3 | Asientos |
| 4 | Limpiaparabrisas trasero (Avant) |
| 5 | Sistema de asistencia lateral |
| 6 | Sonido del motor |
| 7 | Sistema de infoentretenimiento;
Amplificador de audio. |
| 8 | «Entrada» |
| 9 | Diferencial deportivo |
| 10 | Aire acondicionado |
| 11 | Sistema de monitoreo de presión de neumáticos;
Calefacción del habitáculo con el motor apagado. |
| 12 | Sistema Start/Stop |
- Soporte de fusibles -E- (negro) – Vehículos especiales / asientos traseros
- Soporte de fusibles -F- (negro) – Ventana trasera calefactable
Acerca del Audi A7 (2011-2019)
El Audi A7, fabricado entre 2011 y 2019, es un coupé de lujo de cinco puertas que combina un diseño elegante con tecnologías avanzadas. Este modelo es conocido por su silueta dinámica y su alto nivel de confort. El Audi A7 ofrece diversas opciones de motorización, incluyendo motores de gasolina y diésel con diferentes potencias, que garantizan una conducción suave y potente. El interior del vehículo está equipado con las últimas innovaciones tecnológicas, como sistemas avanzados de asistencia y materiales de alta calidad, lo que contribuye a una experiencia de conducción lujosa en general.
Diagrama de la caja de fusibles del Audi A7
Esta página muestra el diagrama de la caja de fusibles del Audi A7, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. En el Audi A7, la caja de fusibles se encuentra en varios lugares, típicamente bajo el capó y en el interior del vehículo. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante conocer su configuración y mantenerla correctamente.
