Audi S5 Cabriolet (2010-2017) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Audi S5 Cabriolet (2010–2017), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).

Audi S5 Cabriolet (2010-2011) – esquema de fusibles

Año de fabricación: 2010, 2011.

El fusible del encendedor de cigarrillos (toma de corriente) en el Audi S5 Cabriolet (2010-2011) es el fusible 4 en la caja de fusibles – panel de fusibles D (rojo).

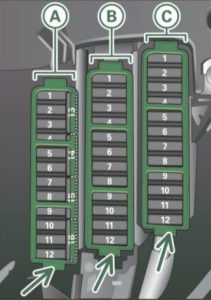

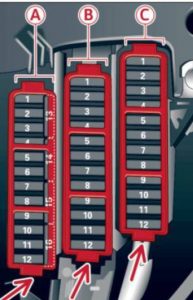

Panel de instrumentos (lado del conductor)

Panel de fusibles A (negro)

Nº	Descripción	Amp [A]
1	Control dinámico	5
2	–	–
3	Homelink	5
4	Asistente de carril	10
5	Control de climatización	5
6	Ajuste del alcance del faro derecho	5
7	Ajuste del alcance del faro izquierdo	5
8	Módulo de control del sistema eléctrico del vehículo 1	5
9	Control de crucero adaptativo	5
10	Desplazamiento de la puerta	5
11	Boquillas del limpiaparabrisas calefactadas	5
12	Control de climatización	5
13	Preparación para teléfono móvil	5
14	Airbag	5
15	Terminal 15	25
16	Motor del terminal 15	40

Caja de fusibles B (marrón)

Nº	Descripción	Amp [A]
1	Etiqueta del espejo retrovisor interior con función de atenuación automática	5
2	–	–
3	Bomba de combustible de gasolina	25
4	Bomba de agua auxiliar 3.2 l FSI	5
5	Calefacción del asiento izquierdo con y sin calefacción del asiento	15
		30
6	Programa electrónico de estabilidad	10
7	Bocina	25
8	Motor del regulador de la ventanilla de la puerta izquierda	30
9	Motor del limpiaparabrisas	30
10	Programa electrónico de estabilidad	25
11	Módulo de control de la puerta del lado del conductor	15
12	Sensor de lluvia y luz	5

Caja de fusibles (roja)

Nº	Descripción	Amp [A]
1	–	–
2	–	–
3	Soporte lumbar	10
4	Control dinámico	35
5	–	–
6	Módulo de control del sistema eléctrico del vehículo 1	35
7	Módulo de control del sistema eléctrico del vehículo 1	20
8	Módulo de control del sistema eléctrico del vehículo 1	30
9	Motor del regulador de la ventanilla trasera izquierda	7,5
10	Módulo de control del sistema eléctrico del vehículo 1	30
11	Motor del regulador de la ventanilla trasera derecha	7,5
12	Electrónica de confort	5

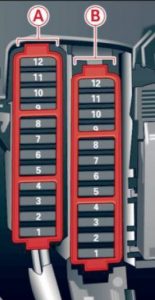

Salpicadero (lado derecho)

Portafusibles (negro)

Nº	Descripción	Amp [A]
1	–	–
2	–	–
3	–	–
4	–	–
5	Módulo de interruptor de la columna de dirección	5
6	Programa electrónico de estabilidad	5
7	Conector de diagnóstico terminal 15	5
8	Puerto (interfaz de diagnóstico Databus)	5
9	–	–
10	–	–
11	–	–
12	–	–

Caja de fusibles (marrón)

Nº	Descripción	Amp [A]
1	Lector de CD / DVD	5
2	Módulo de interruptor de selección de tracción Audi	5
3	MMI / Radio	5
		20
4	Juego de indicadores	5
5	Gateway (módulo de control del juego de indicadores)	5
6	Bloqueo de encendido	5
7	Interruptor giratorio de luces	5
8	Ventilador del sistema de climatización	40
9	Bloqueo de la columna de dirección	5
10	Control de climatización	10
11	Conector de diagnóstico terminal 30	10
12	Módulo de interruptor de la columna de dirección	5

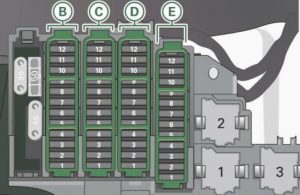

Maletero

Panel de fusibles B (negro)

Nº	Descripción	Amp [A]
1	Módulo de control superior	10
2	Módulo de control del remolque	15
3	Módulo de control del remolque	20
4	Módulo de control del remolque	20
5	Freno de estacionamiento electromecánico	5
6	Control electrónico de amortiguación	15
7	Freno de estacionamiento electromecánico	30
8	Módulo de control del sistema eléctrico del vehículo 2	30
9	Quattro Sport	35
10	Módulo de control del sistema eléctrico del vehículo 2	30
11	Módulo de control del sistema eléctrico del vehículo	20
12	Terminal 30	5

Caja de fusibles C (marrón)

Número	Descripción	Amp [A]
1	Módulo de control de la capota; Módulo de control del sistema eléctrico del vehículo.	30
2	Calefacción del asiento delantero derecho	15
3	Ruta del convertidor DCDC 1	40
4	Ruta del convertidor DCDC 2	40
5	–	–
6	Calefacción de la parte superior derecha de la cabina	30
7	Freno de estacionamiento electromecánico	30
8	Calefacción de los asientos traseros	30
9	Módulo de configuración de la puerta lateral del pasajero	30
10	Calefacción de la parte superior izquierda de la cabina	30
11	Módulo de control de la puerta lateral del pasajero	15
12	–	–

Panel de fusibles D (rojo)

Nº	Descripción	Amp [A]
1	Salida de la consola central trasera	15
2	Salida de la consola central delantera	15
3	Salida del maletero	15
4	Encendedor de cigarrillos	15
5	V6 FSI	5
6	Alimentación para los asientos traseros	5
7	Sistema de estacionamiento	7,5
8	–	–
9	Interruptor del freno de estacionamiento electromecánico	5
10	Asistente lateral Audi	5
11	Calefacción de los asientos traseros	5
12	Terminal 15 de los módulos de control	5

Panel de fusibles E (negro)

Nº	Descripción	Amp [A]
1	–	–
2	–	–
3	Amplificador DSP, radio	30
		20
4	MMI	7,5
5	Preparación de radio, navegación, teléfono móvil.	7,5
6	Cámara trasera	5
7	–	–
8	–	–
9	–	–
10	–	–
11	–	–
12	–	–

Sobre el Audi S5 Cabriolet (2010-2017)

El Audi S5 Cabriolet, fabricado entre 2010 y 2017, es un elegante y potente descapotable que combina un carácter deportivo con un diseño lujoso. Este modelo está equipado con un motor V6 de 3.0 litros que ofrece un rendimiento impresionante y una conducción dinámica. El S5 Cabriolet también cuenta con tracción total quattro, lo que garantiza una excelente tracción y estabilidad en la carretera. El interior del vehículo está equipado con materiales de alta calidad y tecnologías modernas que aumentan el confort y la seguridad de los pasajeros. Este modelo es ideal para quienes buscan una combinación de rendimiento deportivo y la sensación de conducir a cielo abierto.

Esquema de la caja de fusibles del Audi S5 Cabriolet

Esta página muestra el esquema de la caja de fusibles del Audi S5 Cabriolet, que es esencial para el correcto mantenimiento y reparación del vehículo. La caja de fusibles se encuentra normalmente en el habitáculo, debajo del salpicadero, y otra puede estar ubicada en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, su amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para el correcto funcionamiento de los componentes eléctricos del vehículo.
