Audi A6/S6 C7/4G (2012-2018) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Audi A6/S6 C7/4G (2012–2018), obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Audi A6/S6 C7/4G (2012-2018) – esquema de la caja de fusibles
Año de fabricación: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Caja de fusibles en el habitáculo #1 (lado izquierdo)

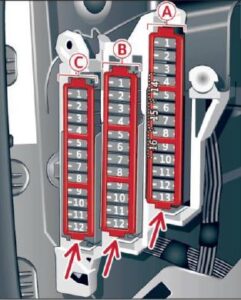

Ubicación de la caja de fusibles
Se encuentra en el lado izquierdo del salpicadero, detrás de la tapa.
Diagrama de la caja de fusibles
Asignación de fusibles en el salpicadero (lado izquierdo)
| Nº | Descripción |
|---|---|
| Nº | Descripción |
| A1 | Servodirección electromecánica;
Gancho de remolque; Ionizador; Tira de interruptores; Calefacción de asientos (traseros); Freno de estacionamiento electromecánico. |
| A2 | Claxon;
Sistema de climatización; Gateway CAN; Espejo interior con atenuación automática |
| A3 | |
| A4 | Asistencia al estacionamiento;
Ajuste del ángulo de los faros. |
| A5 | Sistema de dirección dinámica;
Control electrónico de estabilidad (ESC). |
| A6 | Faros |
| A7 | Control de crucero adaptativo |
| A8 | Sensores del asiento del pasajero delantero;
Airbag. |
| A9 | Gateway |
| A10 | Sonido del motor;
Asistente de visión nocturna; Mecanismo de apertura de garaje (HomeLink); Asistencia al estacionamiento. |
| A11 | Procesamiento de imágenes de la cámara de vídeo |
| A12 | Faros |
| A13 | Módulo del interruptor de la columna de dirección |
| A14 | Terminal 15 (maletero) |
| A15 | Terminal 15 (compartimento del motor) |
| A16 | Motor de arranque |
| B1 | Infoentretenimiento |
| B2 | Infoentretenimiento |
| B3 | Asiento del pasajero delantero |
| B4 | |
| B5 | Airbag;
Control electrónico de estabilidad (ESC). |
| Nº | Descripción |
|---|---|
| B6 | Sistema de alarma antirrobo |
| B7 | Freno de estacionamiento electromecánico |
| B8 | Iluminación interior |
| B9 | Calefacción de la cámara del parabrisas;
Sensor de luz y lluvia. |
| B10 | Soporte lumbar (asiento del conductor) |
| B11 | Asiento del conductor |
| B12 | Control electrónico de estabilidad |
| B13 | Claxon |
| B14 | Faros |
| B15 | Calefacción de los asientos delanteros |
| B16 | Dirección dinámica |
| C1 | Embrague |
| C2 | Bomba de combustible |
| C3 | Sensor de luz de freno |
| C4 | AdBlue (motor diésel);
Acústica del motor. |
| C5 | Puerta trasera |
| C6 | Puerta de entrada |
| C7 | Control electrónico de estabilidad |
| C8 | Motor del limpiaparabrisas delantero |
| C9 | Sistema de lavado de faros |
| C10 | Iluminación interior;
Sistema de climatización. |
| C11 | Faros |
| C12 | Techo practicable |
Esquema de fusibles en el habitáculo #2 (lado derecho)

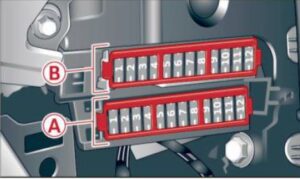

Ubicación del esquema de fusibles
Se encuentra en el lado derecho del salpicadero, detrás de la tapa.
Esquema del diagrama de fusibles
Asignación de fusibles en el salpicadero (lado derecho)
| Nº | Descripción |
|---|---|
| A1 | Infoentretenimiento;
Cambiador de CD. |
| A2 | Infoentretenimiento (pantalla) |
| B1 | Sistema de climatización |
| B2 | Sistema de climatización (ventilador) |
| B3 | Interfaz de diagnóstico |
| B4 | Bloqueo eléctrico de encendido |
| B5 | Bloqueo electrónico de la columna de dirección |
| B6 | Módulo del interruptor de la columna de dirección |
| B7 | Ajuste de la columna de asistencia a la dirección |
| B8 | Interruptor de luces |
| B9 | Pantalla Head-up |
| B10 | Panel de instrumentos |
| B11 | Infoentretenimiento;
Cambiador de DVD. |
Maletero

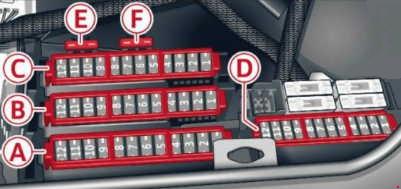

Ubicación del marco de fusibles
Se encuentra en el lado derecho del maletero, debajo del panel (desatornillar los dos tornillos de abajo y quitar el panel).
Esquema del marco de fusibles
Asignación de fusibles en el maletero
| Nº | Descripción |
|---|---|
| Nº | Descripción |
| A1 | Enganche de remolque/toma de 220 V |
| A2 | Enganche de remolque/soporte de vaso climatizado |
| A3 | Enganche de remolque/ajuste del asiento del pasajero delantero desde atrás |
| A4 | Freno de estacionamiento electromecánico |
| A5 | Freno de estacionamiento electromecánico |
| A6 | Puerta delantera (lado del pasajero delantero) |
| A7 | Iluminación exterior trasera |
| A8 | Cierre centralizado, asistencia al cierre |
| A9 | Calefacción de asiento (delantero) |
| A10 | |
| A11 | Calefacción de asientos (traseros);
Sistema de climatización. |
| A12 | Enganche de remolque |
| B1 | Pretensor del cinturón de seguridad del lado izquierdo |
| B2 | Pretensor del cinturón de seguridad del lado derecho |
| B3 | Depósito de AdBlue (motor diésel)/bomba de combustible |
| B4 | Depósito de AdBlue (motor diésel)/soporte del motor (motor de gasolina) |
| B5 | Tapa del maletero accionada por sensores |
| B6 | Suspensión neumática;
Amortiguadores adaptativos. |
| B7 | Puerta trasera (lado del pasajero delantero) |
| B8 | Luces traseras |
| B9 | Tapa del maletero |
| B10 | Entretenimiento en los asientos traseros |
| B11 | |
| B12 | Spoiler trasero (Sportback);
Techo practicable/elevable; Techo panorámico de cristal. |
| Nº | Descripción |
|---|---|
| C1 | Infoentretenimiento |
| C2 | Infoentretenimiento |
| C3 | Infoentretenimiento;
Espejo retrovisor interior con atenuación automática. |
| C4 | |
| C5 | Sintonizador de TV |
| C6 | Sistema de detección de fugas del depósito |
| C7 | Tomas de corriente |
| C8 | Calefacción estacionaria |
| C9 | |
| C10 | Soporte lumbar (asiento del pasajero delantero) |
| C11 | |
| C12 | Infoentretenimiento |
| D1 | Suspensión neumática;
Amortiguadores adaptativos; Diferencial deportivo; Freno de estacionamiento electromecánico. |
| D2 | Sensor de posición del pedal del embrague/transmisión automática |
| D3 | Asientos |
| D4 | Limpiaparabrisas trasero (Avant) |
| D5 | Asistencia lateral |
| D6 | Sonido del motor |
| D7 | Infoentretenimiento/amplificador de sonido |
| D8 | Gateway |
| D9 | Diferencial deportivo |
| D10 | Sistema de climatización |
| D11 | Sistema de monitorización de la presión de los neumáticos;
Calefacción estacionaria. |
| D12 | Sistema Start-Stop |
| E1 | Vehículos especiales/asientos traseros |
| F1 | Calefactor de la luneta trasera |
