Audi A2 (1999-2005) – caja de fusibles
Audi A2 (1999-2005) – diagrama de fusibles
Año de fabricación: 1999, 2000, 2001, 2002, 2003, 2004, 2005.
El fusible del encendedor de cigarrillos (toma de corriente) en el Audi A2 (1999-2005) es el fusible 11 y 12 en la caja de fusibles cerca del asiento delantero izquierdo.

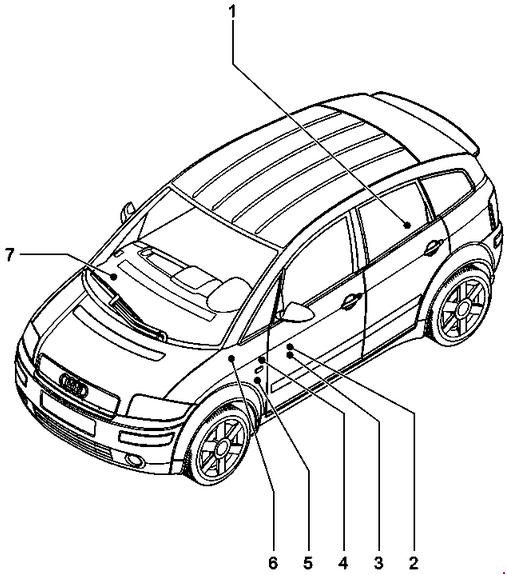

Ubicación de los fusibles
1 – Fusible principal 150 A 2 – Soporte de relé (9 puntos) 3 – Caja de fusibles
4 – Soporte de relé (6+6 puntos)
5 – Soporte de relé (3 puntos)
6 – Punto de conexión, columna A, izquierda

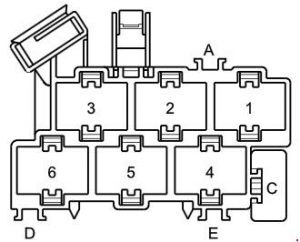

7 – Punto de conexión, columna, derecha
Diagrama de fusibles
Fusible principal
| Número |
Amperaje [A] |
Descripción |
| S88 | 150 A | Fusible y tira |

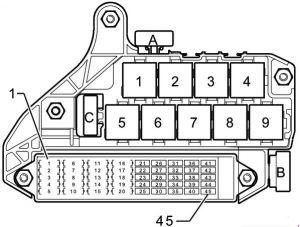

Soporte de relé (9 puntos)
| Nr | Descripción | Amperios [A] |
| A | Fusible multifunción del volante (S326) | 1 |
| B | Fusible adicional para el calentador (S126) | 60 |
| C | Fusible del grupo de control del ventilador del calentador (S142) | 40 |
| 1 | Unidad de control con pantalla en el salpicadero | 10 |
| 2 | Interfaz de navegación;
Estabilizador de voltaje de radio 2; Unidad de control de selección de antena; Control de la electrónica de servicio; Navegación/Sintonizador de TV; Amplificador. |
20 |
| 3 | Estabilizador de voltaje | 20 |
| 4 | Ventilador de calefacción;
Interruptor térmico. |
20 |
| 6 | Limpiaparabrisas – modo intermitente;
Interruptor de la bomba del lavaparabrisas. |
25 |
| 7 | Relé de luces de emergencia | 15 |
| 8 | Relé de la bocina de doble tono;
Actuador de la persiana del techo corredizo. |
25 |
| 10 | En la toma del remolque | 30 |
| 11 | A 12 V | 20 |
| 12 | Encendedor de cigarrillos | 15 |
| 13 | Regulador del asiento del conductor y del pasajero;
Asientos delanteros calefactables. |
15 |
| 14 | Relé de baja potencia térmica | 30 |
| 14 | Unidad de control del calentador | 20 |
| 15 | Climatronic;
Calefacción de la luneta trasera. |
30 |
| 16 | Interruptor del ventilador de aire fresco;
Unidad de control del ventilador de aire fresco. |
30 |
| 18 | Bomba de combustible (bomba de alimentación) | 20 |
| 19 | Calentador de la sonda lambda detrás del catalizador;
Válvula solenoide 1 (impulso); Sistema de filtro de carbón activado; Actuador del sensor de NOx. |
20 |
| 20 | Unidad de control 4LV (sistema de inyección);
Bobina de encendido (de 1 a 4) con etapa de salida. |
20 |
| 22 | Bombilla de doble filamento de los faros, izquierda | 10 |
| 23 | Unidad de advertencia de control de bombillas
Motor de control del ángulo de los faros, derecho; Bombilla de doble filamento de los faros, derecha. |
15 |
| 24 | Unidad de advertencia de control de bombillas;
Motor de control del ángulo de la luz de cruce, izquierda; Bombilla de doble filamento para los faros, izquierda. |
15 |
| 25 | Actuador de la electrónica de servicio del teléfono móvil;
Unidad de control de teléfono/telemática; Amplificador de antena, teléfono móvil. |
5 |
| 26 | Unidad de advertencia de control de bombillas;
Bombilla trasera, derecha; Bombilla lateral, derecha; |
5 |
| 27 | Unidad de advertencia de control de bombillas;
Bombilla trasera, izquierda; Bombilla lateral, izquierda. |
5 |
| 28 | Punto de conexión de diagnóstico | 10 |
| 29 | Punto de conexión de diagnóstico;
Interruptor de luces de marcha atrás. |
15 |
| 30 | Interruptor de luces de freno | 10 |
| 31 | Interruptor de la luz de freno;
Elemento calefactor (válvula de drenaje del bloque) (motor MPI, motor diésel); Medidor de masa de aire; Medidor de baja energía térmica; Relé de alta energía térmica; Interruptor del sistema de control de crucero; Unidad de control del ventilador del radiador; Unidad de control adicional de calefacción de aire Unidad de control adicional de calefacción de aire Válvula de recirculación de gases de escape. |
10 |
| 32 | Iluminación del compartimento de la guantera;
Iluminación de la matrícula, izquierda; Iluminación de la matrícula, derecha. |
10 |
| 33 | Elemento calefactor, boquilla del limpiaparabrisas izquierda;
Elemento calefactor, boquilla del limpiaparabrisas derecha. |
5 |
| 34 | Relé de luces de emergencia | 10 |
| 35 | Bombilla antiniebla trasera izquierda;
Interruptor de luces antiniebla delanteras y traseras. |
15 |
| 36 | Bocina del sistema antirrobo;
Aire acondicionado; Unidad de control y pantalla Climatronic; Relé calefactor de la luneta trasera; Interruptor de liberación remota de la tapa del depósito; Interruptor del monitor interior; Sistema de control central de confort. |
10 |
| 37 | Sistema de navegación con unidad de control del reproductor de CD;
Unidad de control de asistencia al estacionamiento. |
10 |
| 38 | Espejo interior antideslumbrante automático | 10 |
| 38 | Válvula de control del compresor, sistema de aire acondicionado;
Relé calefactor de la luneta trasera; Interruptor de la válvula de recirculación de aire fresco; Controlador de la electrónica de control, navegación; Unidad de control electrónico de la transmisión manual; Unidad de control de asistencia al estacionamiento; Asistencia a la dirección; Sistema de navegación con unidad de control del reproductor de CD; Unidad de control telefónico/telemático; Controlador de bloqueo para la extracción de la llave de encendido; Botón de calefacción adicional (ECON); Interruptor de la luz de advertencia. |
10 |
| 39 | Unidad de control de la puerta, lado del pasajero delantero;
Grupo de control de la puerta, trasera derecha. |
10 |
| 40 | Bombilla de advertencia del sistema de control de tracción;
Interruptor del sistema de control de tracción; ABS con unidad de control EDL; Transmisor del ángulo de dirección. |
10 |
| 41 | Controlador de la puerta, lado del conductor;
Grupo de control de la puerta, trasera izquierda. |
10 |
| 42 | Alarma ultrasónica antirrobo | 10 |
| 43 | Unidad de control electrónico de la transmisión manual | 10 |
| 44 | Válvula solenoide de encendido con bloqueo de llave;
Unidad de control electrónico de la transmisión manual; Controlador de la luz de advertencia de freno de emergencia; Unidad de control de bloqueo de encendido. |
10 |
| 45 | Inyector, cilindro 1;
Inyector, cilindro 2; Inyector, cilindro 3; Inyector, cilindro 4; Elemento calefactor (válvula de drenaje del bloque) (motor FSI); Válvula de control de presión de combustible; Válvula de control de distribución del árbol de levas de las válvulas de admisión -1-; Válvula dosificadora de combustible; Válvula de control de flujo de aire de la válvula de entrada del colector de combustible; Termostato de refrigeración del motor. |
15 |
| Relé | ||
| 1 | Relé del interruptor de carga (J511) | |
| 4 | Relé de alta potencia térmica (J360) | |
| 5 | Relé de doble tono (J4) | |
| 6 | Unidad de advertencia de control de bombillas (K41) | |
| 7 | Unidad de advertencia de control de bombillas (K41) | |
| 8 | Relé de baja potencia térmica (J359) | |
| 9 | Relé de descarga de contacto X (J59) | |

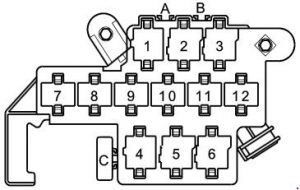

Soporte de relé (6+6 puntos)
| Nr | Descripción | |
| 1* | Bloqueo del motor de arranque y relé de la luz de marcha atrás (J226) | |
| 2 | Relé de limpiaparabrisas y lavaparabrisas automáticos (J31) | |
| 3 | Relé de limpiaparabrisas y lavaparabrisas automáticos (J31) | |
| 4* | Relé de la bomba hidráulica de la transmisión (J510) | |
| 5* | Módulo de control de bloqueo de encendido (J557) | |
| 5** | Relé de la bomba de combustible (J17) | |
| 6* | Botón de encendido de la unidad de control Allock (J557) | |
| Nr | Descripción | Amperaje [A] |
| A | Fusible del relé de la bomba hidráulica (S279) | 20 |
| C | Fusible de la unidad de control ABS 1 (S123) | 60 |

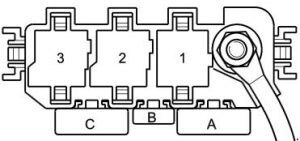

Soporte de relé (3 puntos)
| Nr | Descripción | Amperajes [A] |
| A* | Fusible de tira para calentadores (motor) (S39) | 40 |
| A** | Fusible de la unidad de control del motor (S102) | 30 |
| A*** | Fusible de tira para calentadores (motor) (S39) | 60 |
| B* | Fusible de la unidad de control del motor (S102) | 10 |
| B** | Fusible del sensor de masa de aire (S74) | 5 |
| B*** | Fusible de la unidad de control del motor (S102) | 10 |
| C | Fusible -1 – (30) (asistencia a la dirección) (S204) | 80 |
| Relé | ||
| 1* | Terminal 30 del relé de alimentación (J317) | |
| 1** | Relé de alimentación Motronic (J271) | |
| 1*** | Relé de calentadores (J52) | |
| 2* | Unidad de control automática del tiempo de encendido (J179) | |
| 2*** | Terminal 30 del relé de alimentación (J317) | |

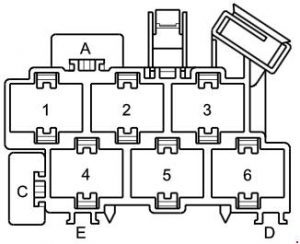

Punto de conexión, columna A, izquierda
| Nr | Descripción | Amperajes [A] |
| A | Fusible eléctrico con fusible
simple (delantero) (S37) |
30 |
| C | Fusible para el ajuste del asiento
(soporte lumbar) (S45) |
10 |
Punto de conexión, columna A, derecha
| Nr | Descripción | Amperaje [A] |
|
C |
Fusible eléctrico único 2 (trasero) (S280) |
30 |
