Audi S3 (2008-2016) – caja de fusibles

Audi S3 (2008) – diagrama del panel de fusibles

Año de fabricación: 2008.

El fusible del encendedor de cigarrillos (toma de corriente) en el Audi S3 (2008) es el fusible 24 en el panel de fusibles del salpicadero.

Salpicadero

Número	Descripción	Amperaje [A]
1	Elementos del motor (I), ajuste manual de los faros, ajuste automático de los faros, módulo de control AFS, elementos del motor (II), interruptor de los faros (interruptor de luces / iluminación), toma de diagnóstico	10
2	Tracción a las cuatro ruedas, transmisión automática, módulo de control para la transmisión de datos CAN (gateway), control electromecánico, transmisión automática con gateway de la caja de cambios, relé del motor, módulo de control del depósito de combustible, módulo de control del motor, control de frenos (ABS), programa electrónico de estabilidad (ESP), control de tracción (ASR), interruptor de las luces de freno	10
3	Airbag	5
4	Aire acondicionado (sensor de presión, sensor de calidad del aire), botón del programa electrónico de estabilidad (ESP), control de tracción (ASR), sensor de nivel de aceite (WIV), interruptor de la luz de marcha atrás, calefacción de los asientos delanteros, detección de ocupación del asiento (activado) EE. UU.), navegación, apertura de puertas de garaje, espejos con atenuación automática, boquillas calefactadas para limpiaparabrisas, aire acondicionado (módulo de control)	5
5	Faros AFS (lado izquierdo)	5
6	Faros AFS (lado derecho)	5
7	–	–
8	–	–
9	–	–
10	–	–
11	–	–
12	Cierre centralizado (puertas delanteras)	10
13	Cierre centralizado (puertas traseras), electrónica de confort (módulo de control)	10
14	Programa electrónico de estabilidad (ESP) (módulo de control), transmisión automática (módulo de control, transmisión automática con gateway de la caja de cambios)	10
15	Iluminación interior, luces de lectura	10
16	Toma de diagnóstico, sensor de lluvia, aire acondicionado (módulo de control)	10
17	Sistema de alarma antirrobo	5
18	Diagnóstico de arranque	5
19	–	–
20	–	–
21	–	–
22	Aire acondicionado (ventilador)	40
23	Elevalunas del lado del conductor	30
24	Encendedor de cigarrillos	20

25	Desempañador de la luneta trasera	30
26	Toma de corriente en el maletero	20
27	Módulo de control del depósito de combustible, bomba de combustible	15
28	Elevalunas eléctrico, trasero	30
29	–	–
30	Transmisión automática	20
31	Transmisión automática (bomba de vacío)	20
32	–	–
33	Techo corredizo / inclinable	20
34	–	–
35	–	–
36	Soporte lumbar	10
37	Asientos delanteros calefactables	20
38	Elevalunas del lado del pasajero	30
39	–	–
40	Calefacción (ventilador)	40
41	Limpiaparabrisas trasero	15
42	Limpiaparabrisas delantero (bomba de pulverización)	15
43	Electrónica de confort (módulo de control)	20
44	Módulo de control del remolque	20
45	Módulo de control del remolque	15
46	–	–
47	Paquete de teléfono móvil (interfaz VDA)	5
48	–	–
49	–	–

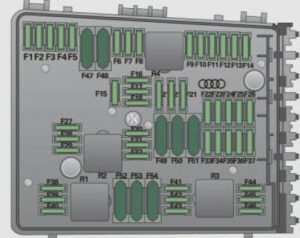

Compartimento del motor

Versión (1) con 30 fusibles enchufables

Número	Descripción	Amperaje [A]
F1	–	–
F2	Electrónica del volante	5
F3	Voltaje de la batería	5
F4	Válvulas del sistema antibloqueo (ABS)	30
F5	Módulo de control de la transmisión	15
F6	Módulo del salpicadero	5
F7	Módulo de control de la transmisión	30
F8	Sistema de navegación, sistema de radio	15
		25
F9	Sistema de navegación, radio digital, teléfono móvil, equipo de televisión	5
F10	Módulo de control del motor, relé principal	5
		10
F11	–	–
F12	Módulo de control para la transmisión de datos CAN (gateway)	5
F13	Módulo de control del motor	15
		25
F14	Bobinas de encendido	20

F15	Diagnóstico del depósito, sensor de oxígeno	10
		15
F 16	Bomba del sistema antibloqueo (ABS)	30
F17	Bocina	15
F18	Amplificador de audio	30
F19	Sistema limpiaparabrisas	30
F20	Regulador de volumen	20
F21	Sensor de oxígeno	10
F22	Interruptor del pedal del embrague, interruptor de las luces de freno	5
F23	Relé del motor, elementos del motor	5
		10
		15
F24	Elementos del motor	10
F25	Iluminación del lado derecho (control del sistema eléctrico)	30
F26	Iluminación del lado izquierdo (control del sistema eléctrico)	30
F27	Bomba de aire secundaria	40
F28	Terminal del relé de alimentación final 15	40
F29	Asignación de fusibles en el panel izquierdo (equipamiento especial)	50
F30	Terminal del relé de alimentación 75	50

Versión (2) con 54 fusibles enchufables

Número	Descripción	Amperaje [A]
F1	Bomba del sistema antibloqueo (ABS)	30
F2	Bomba del sistema antibloqueo (ABS)	30
F3	–	–
F4	Voltaje de la batería	5
F5	Bocina	15
F6	Válvula de control de volumen / bomba de combustible	15
F7	–	–
F8	–	–
F9	Elementos del motor	10
F10	Control del depósito de combustible, sensor de flujo de masa de aire	10
F11	Sensores de oxígeno antes del catalizador	10
F12	Sensores de oxígeno, después del catalizador	10
F13	Transmisión automática	15
F14	–	–
F15	Bomba de retorno de agua	10
F 16	Electrónica del volante	5
F17	Módulo del salpicadero	5
F18	Amplificador de audio	30
F19	Sistema de navegación, sistema de radio	15
		25
F20	Sistema de navegación, radio digital, teléfono móvil, equipo de televisión	5
F21	–	–
F22	–	–
F23	Módulo de control del motor, relé principal	10
F24	Módulo de control para la transmisión de datos CAN (gateway)	5
F25	–	–
F26	–	–

F27	–	–
F28	Módulo de control del motor	15
F29	Relé del motor, componentes mecánicos	5
F30	–	–
F31	Sistema limpiaparabrisas	30
F32	–	–
F33	–	–
F34	–	–
F35	–	–
F36	–	–
F37	–	–
F38	Elementos del motor	10
F39	Interruptor del pedal del embrague, interruptor de las luces de freno	5
F40	Bobinas de encendido
F41	–	–
F42	Relé de alimentación del motor	5
F43	Bobinas de encendido	30
F44	–	–
F45	–	–
F46	–	–
F47	Iluminación del lado izquierdo (control del sistema eléctrico)	30
F48	Iluminación del lado derecho (control del sistema eléctrico)	30
F49	Terminal del relé de alimentación l 15	40
F50	–	–
F51	Bomba de aire secundaria	40
F52	Terminal del relé de alimentación 75	50
F53	Asignación de fusibles en el panel izquierdo (equipamiento especial)	50
F54	–	–

Audi S3 (2010) – diagrama de fusibles

Año de fabricación: 2010.

El fusible del encendedor de cigarrillos (toma de corriente) en el Audi S3 (2010) es el fusible 24 en la caja de fusibles.

Panel de instrumentos

Número	Descripción	Amp [A]
1	Ajuste manual de los faros; Ajuste automático de los faros; Módulo de control AFS; Elementos del motor; Interruptor de los faros (interruptor de luces); Toma de diagnóstico.	10
2	Transmisión automática; Módulo de control de transmisión de datos CAN (gateway); Control electromecánico; Relé del motor de la transmisión automática con gateway de la caja de cambios; Controlador del depósito de combustible; Controlador del motor; Control de frenos (ABS); Programa electrónico de estabilidad (ESP); Sistema de control de tracción (ASR).	10
3	Airbag	5
4	Aire acondicionado (sensor de presión, sensor de calidad del aire); Botón del programa electrónico de estabilidad (ESP); Sistema de control de tracción (ASR); Pantalla de presión de neumáticos; Sensor de nivel de aceite; Interruptor de marcha atrás; Calefacción de los asientos delanteros; Asistencia de estacionamiento; Detección de ocupación de asientos (en vehículos de EE. UU.); Apertura de puertas de garaje; Espejos con atenuación automática; Asistente de faros; Boquillas calefactadas para limpiaparabrisas; Aire acondicionado (módulo de control).	5
5	Faros AFS (lado izquierdo)	5
6	Faros AFS (lado derecho)	5
7	–	–
8	–	–
9	Sistema de navegación, sistema de radio	15
10	Radio digital, teléfono móvil, equipos de televisión	7,5
11	Espejos con atenuación automática; Asistente de faros.	10
12	Cierre centralizado (puertas delanteras)	10
13	Cierre centralizado (puertas traseras)	10
14	Programa electrónico de estabilidad (ESP) (módulo de control); Transmisión automática con gateway de la caja de cambios.	10
15	Iluminación interior; Lámparas de lectura.	10
16	Toma de diagnóstico; Sensor de lluvia; Aire acondicionado (módulo de control); Pantalla del monitor de presión de neumáticos (módulo de control)	10
17	Sistema de alarma antirrobo	5
18	Diagnóstico del motor de arranque	5
19	Tracción a las cuatro ruedas	10
20	–	–
21	–	–
22	Ventiladores del ventilador	40
23	Elevalunas del lado del conductor	30
24	Toma de corriente delantera	20

25	Desempañador de la luneta trasera	30
26	Toma de corriente en el maletero	20
27	Módulo de control del depósito de combustible; Bomba de combustible.	15
28	Elevalunas eléctrico – trasero	30
29	–	–
30	–	–
31	–	–
32	–	–
33	Techo corredizo o inclinable	20
34	–	–
35	–	–
36	Soporte lumbar	10
37	Asientos delanteros calefactables	20
38	Elevalunas del lado del pasajero	30
39	Interfaz de funciones especiales	5
40	Arranque	40
41	Limpiaparabrisas trasero	15
42	–	–
43	Módulo de control de la carrocería	20
44	–	–
45	–	–
46	–	–
47	Paquete de teléfono móvil (interfaz VDA)	5
48	–	–
49	–	–

Compartimento del motor

Versión (1) con 30 fusibles enchufables

Número	Descripción	Amp [A]
F1	Terminal 30	40
F2	Elementos del motor	20
F3	Voltaje de la batería	5
F4	Válvulas ESP; Válvulas del sistema antibloqueo (ABS).	20
		30
F5	Módulo de control de la transmisión	15
F6	Electrónica de dirección	5
F7	–	–
F8	–	–
F9	–	–
F10	Módulo de control del motor; Relé principal.	5
		10
F11	–	–
F12	Módulo de control para la transmisión de datos CAN (gateway)	5
F13	Módulo de control del motor	15
		25
		30
F14	Bobinas de encendido; Elementos del motor (motor diésel).	20

F15	Módulo de control de calefacción; Componente del motor; Diagnóstico del depósito; Sonda lambda.	10
		15
F 16	Módulo de control de la carrocería (derecho)	30
F17	Bocina	15
F18	Amplificador de audio	30
F19	Sistema limpiaparabrisas	30
F20	Bomba de retorno de agua; Válvula reguladora de volumen.	10
		20
F21	Sensor de oxígeno; Bomba de vacío.	15
F22	Interruptor del pedal del embrague; Interruptor de las luces de freno.	5
F23	Elementos del motor; Bomba de agua.	5
		10
		15
F24	Elementos del motor; Bomba de agua	10
F25	Bomba (ESP / ABS); Válvula ABS.	40
F26	Módulo de control de la carrocería (izquierdo)	30
F27	Bomba de aire secundaria; Módulo de control de calefacción.	40
F28	–	–
F29	Asignación de fusibles en el panel izquierdo (equipamiento especial).	50
F30	Terminal del relé de alimentación 15	50

Versión (2) con 54 fusibles enchufables

Número	Descripción	Amp [A]
F1	Módulo de control de la carrocería (derecho)	30
F2	Válvulas ESP; Válvulas del sistema antibloqueo (ABS).	20
		30
F3	Terminal 30	40
F4	Voltaje de la batería	5
F5	Bocina	15
F6	–	–
F7	–	–
F8	–	–
F9	Elementos del motor	10
F10	Control del depósito de combustible; Sensor de flujo de masa de aire.	10
F11	Sensores de oxígeno antes del catalizador	10
F12	Sensores de oxígeno después del catalizador	10
F13	Transmisión automática	15
F14	–	–
F15	Bomba de agua	10
F 16	Válvula de control de volumen	20
F17	Electrónica de dirección	5
F18	Amplificador de audio	30
F19	–	–
F20	–	–
F21	–	–
F22	–	–
F23	Módulo de control del motor; Relé principal.	10
F24	Módulo de control para la transmisión de datos CAN (gateway)	5
F25	–	–
F26	–	–

F27	–	–
F28	Módulo de control del motor	15
		25
F29	Elementos del motor	5
F30	–	–
F31	Sistema limpiaparabrisas	30
F32	–	–
F33	–	–
F34	–	–
F35	–	–
F36	–	–
F37	–	–
F38	Elementos del motor; Diagnóstico del depósito.	10
F39	Interruptor del pedal del embrague; Interruptor de las luces de freno.	5
F40	Bobinas de encendido	20
F41	–	–
F42	–	–
F43	–	–
F44	–	–
F45	–	–
F46	–	–
F47	Módulo de control de la carrocería izquierda	30
F48	Bomba (ESP / ABS); Válvula ABS.	40
F49	–	–
F50	–	–
F51	–	–
F52	Terminal del relé de alimentación 15	50
F53	Asignación de fusibles en el panel de control izquierdo (equipamiento especial).	50
F54	–	–

Audi S3 (2011) – diagrama de fusibles

Año de fabricación: 2011.

El fusible del encendedor de cigarrillos (toma de corriente) en el Audi S3 (2011) es el fusible 24 en la caja de fusibles del salpicadero.

Panel de instrumentos

Número	Descripción	Amp [A]
1	Ajuste manual de los faros; Ajuste automático de los faros; Módulo de control AFS; Elementos del motor; Interruptor de los faros; Toma de diagnóstico.	10
2	Transmisión automática; Módulo de control de transmisión de datos CAN (gateway); Control electromecánico; Relé del motor de la transmisión automática con gateway de la caja de cambios; Controlador del depósito de combustible; Controlador del motor; Control de frenos (ABS); Programa electrónico de estabilidad (ESP); Sistema de control de tracción (ASR).	10
3	Airbag	5
4	Aire acondicionado (sensor de presión, sensor de calidad del aire); Botón del programa electrónico de estabilidad (ESP); Sistema de control de tracción (ASR); Pantalla de presión de neumáticos; Sensor de nivel de aceite; Interruptor de marcha atrás; Calefacción de los asientos delanteros; Asistencia de estacionamiento; Detección de ocupación de asientos (en vehículos de EE. UU.); Apertura de puertas de garaje; Espejos con atenuación automática; Asistente de faros; Boquillas calefactadas para limpiaparabrisas; Aire acondicionado (módulo de control).	5
5	Faros AFS (lado izquierdo)	5
6	Faros AFS (lado derecho)	5
7	–	–
8	–	–
9	Sistema de navegación; Sistema de radio.	15
10	Radio digital, teléfono móvil, equipos de televisión	7,5
11	Espejos con atenuación automática; Asistente de faros.	10
12	Cierre centralizado (puertas delanteras)	10
13	Cierre centralizado (puertas traseras)	10
14	Programa electrónico de estabilidad (ESP) (módulo de control); Transmisión automática con gateway de la caja de cambios.	10
15	Iluminación interior; Luces de lectura.	10
16	Toma de diagnóstico; Sensor de lluvia; Aire acondicionado (módulo de control); Pantalla del monitor de presión de neumáticos (módulo de control).	10
17	Sistema de alarma antirrobo	5
18	Diagnóstico	5
19	Tracción a las cuatro ruedas	10
20	–	–
21	–	–
22	Ventiladores del ventilador	40
23	Elevalunas del lado del conductor	30
24	Toma de corriente delantera	20

25	Desempañador de la luneta trasera	30
26	Toma de corriente en el maletero	20
27	Módulo de control del depósito de combustible; Bomba de combustible.	15
28	Elevalunas eléctrico, trasero	30
29	–	–
30	–	–
31	–	–
32	–	–
33	Techo corredizo o inclinable	20
34	–	–
35	–	–
36	Soporte lumbar	10
37	Asientos delanteros calefactables	20
38	Elevalunas del lado del pasajero	30
39	Interfaz de funciones especiales	5
40	Motor de arranque	40
41	Limpiaparabrisas trasero	15
42	–	–
43	Módulo de control de la carrocería	20
44	–	–
45	–	–
46	–	–
47	Paquete de teléfono móvil (interfaz VDA)	5
48	–	–
49	–	–

Compartimento del motor

Número	Amperajes	Amp [A]
F1	Terminal 30	40
F2	Elementos del motor	20
F3	Voltaje de la batería	5
F4	Válvulas ESP; Válvulas del sistema antibloqueo (ABS).	20
		30
F5	Módulo de control de la transmisión	15
F6	Electrónica de dirección	5
F7	–	–
F8	–	–
F9	–	–
F10	Módulo de control del motor; Relé principal.	5
		10
F11	–	–
F12	Módulo de control para la transmisión de datos CAN (gateway)	5
F13	Módulo de control del motor	15
		25
		30
F14	Bobinas de encendido; Elementos del motor (motor diésel).	20

F15	Módulo de control de calefacción; Componente del motor; Diagnóstico del depósito; Sonda lambda.	10
		15
F 16	Módulo de control de la carrocería (derecho)	30
F17	Bocina	15
F18	Amplificador de audio	30
F19	Sistema limpiaparabrisas delantero	30
F20	Bomba de retorno de agua; Válvula reguladora de volumen.	10
		20
F21	Sensor de oxígeno, bomba de vacío	15
F22	Interruptor del pedal del embrague; Interruptor de las luces de freno.	5
F23	Elementos del motor; Bomba de agua.	5
		10
		15
F24	Elementos del motor; Bomba de agua.	10
F25	Bomba (ESP/ABS); Válvula ABS	40
F26	Módulo de control de la carrocería (izquierdo)	30
F27	Bomba de aire secundaria; Módulo de control de calefacción.	40
F28	–	–
F29	Asignación de fusibles en el panel de control izquierdo (equipamiento especial).	50
F30	Terminal del relé de alimentación 15	50

Versión (2) con 54 fusibles enchufables

Número	Descripción	Amp [A]
F1	Módulo de control de la carrocería (derecho)	30
F2	Válvulas ESP; Válvulas del sistema antibloqueo (ABS).	20
		30
F3	Terminal 30	40
F4	Voltaje de la batería	5
F5	Bocina	15
F6	–	–
F7	–	–
F8	–	–
F9	Elementos del motor	10
F10	Control del depósito de combustible; Sensor de flujo de masa de aire.	10
F11	Sensores de oxígeno antes del catalizador	10
F12	Sensores de oxígeno después del catalizador	10
F13	Transmisión automática	15
F14	–	–
F15	Bomba de agua	10
F 16	Válvula de control de volumen	20
F17	Electrónica de dirección	5
F18	Amplificador de audio	30
F19	–	–
F20	–	–
F21	–	–
F22	–	–
F23	Módulo de control del motor; Relé principal.	10
F24	Módulo de control para la transmisión de datos CAN (gateway)	5
F25	–	–
F26	–	–

F27	–	–
F28	Módulo de control del motor	15
		25
F29	Elementos del motor	5
F30	–	–
F31	Sistema limpiaparabrisas delantero	30
F32	–	–
F33	–	–
F34	–	–
F35	–	–
F36	–	–
F37	–	–
F38	Elementos del motor; Diagnóstico del depósito.	10
F39	Interruptor del pedal del embrague; Interruptor de las luces de freno.	5
F40	Bobinas de encendido	20
F41	–	–
F42	–	–
F43	–	–
F44	–	–
F45	–	–
F46	–	–
F47	Módulo de control de la carrocería izquierda	30
F48	Bomba (ESP / ABS); Válvula ABS.	40
F49	–	–
F50	–	–
F51	–	–
F52	Terminal del relé de alimentación 15	50
F53	Asignación de fusibles en el panel de control izquierdo (equipamiento especial).	50
F54	–	–

Audi S3 (2012) – esquema de la caja de fusibles

Año de fabricación: 2012.

El fusible del encendedor de cigarrillos (toma de corriente) en el Audi S3 (2012) es el fusible 24 en la caja de fusibles del salpicadero.

Salpicadero

Número	Descripción	Amp [A]
1	Ajuste manual del haz de los faros; Ajuste automático del haz de los faros; Módulo de control AFS 1; Componentes del motor; Interruptor de luces; Toma de diagnóstico.	10
2	Transmisión automática; Módulo de control para la transmisión de datos CAN (gateway); Sistema de control electromecánico; Transmisión automática con gateway de la caja de cambios; Controlador del depósito de combustible; Controlador del motor; Control de frenos (ABS); Programa electrónico de estabilidad (ESP); Control de tracción (ASR).	10
3	Airbag	5
4	Aire acondicionado (sensor de presión, sensor de calidad del aire); Botón del programa electrónico de estabilidad (ESP); Sistema de control de tracción (ASR); Pantalla de presión de neumáticos; Sensor de nivel de aceite; Interruptor de luces de marcha atrás; Calefacción delantera; Asistencia de estacionamiento; Detección de ocupación de asientos (en vehículos de EE. UU.); Apertura de puertas de garaje; Espejos con atenuación automática; Asistente de faros; Boquillas calefactadas para limpiaparabrisas; Aire acondicionado (módulo de control).	5
5	Faros AFS (lado izquierdo)	5
6	Faros AFS (lado derecho)	5
7	–	–
8	Panel de instrumentos	5
9	Sistema de navegación, sistema de radio	15
10	Radio digital, teléfono móvil, equipos de televisión	7,5
11	Espejos con atenuación automática; Asistente de faros.	10
12	Cierre centralizado (puertas delanteras)	10
13	Cierre centralizado (puertas traseras)	10
14	ESP (módulo de control); Transmisión automática con gateway de la caja de cambios.	10
15	Iluminación interior	10
16	Toma de diagnóstico; Sensor de lluvia; Aire acondicionado (módulo de control); Pantalla del monitor de presión de neumáticos (módulo de control).	10
17	Sistema de alarma antirrobo	5
18	Diagnóstico del motor de arranque	5
19	Tracción a las cuatro ruedas	10
20	Audi magnetic ride	10
21	–	–
22	Ventiladores del ventilador	40
23	Elevalunas del lado del conductor	30
24	Toma de corriente delantera	20

25	Desempañador de la luneta trasera	30
26	Toma de corriente en el maletero	20
27	Módulo de control del depósito de combustible; Bomba de combustible.	15
28	Elevalunas eléctrico – trasero	30
29	–	–
30	–	–
31	–	–
32	–	–
33	Techo corredizo o inclinable	20
34	–	–
35	–	–
36	Soporte lumbar	10
37	Asientos delanteros calefactables	20
38	Elevalunas del lado del pasajero	30
39	Interfaz de funciones especiales	5
40	Arranque	40
41	Limpiaparabrisas trasero	15
42	–	–
43	Módulo de control de la carrocería	20
44	–	–
45	–	–
46	–	–
47	Paquete de teléfono móvil (interfaz VDA)	5
48	–	–
49	–	–

Compartimento del motor

Número	Descripción	Amp [A]
F1	–	–
F2	Componentes del motor	20
F3	Voltaje de la batería	5
F4	Válvulas ESP; Válvulas del sistema antibloqueo (ABS).	20
		30
F5	Módulo de control de la transmisión	15
F6	Electrónica de dirección	5
F7	–	–
F8	–	–
F9	–	–
F10	Módulo de control del motor; Relé principal.	5
		10
F11	–	–
F12	Módulo de control para la transmisión de datos CAN (gateway)	5
F13	Módulo de control del motor (motor diésel / motor de gasolina)	15
		20
		25
		30
F14	Bobinas de encendido, componentes del motor (motor diésel)	20
F15	Módulo de control de calefacción / componente del motor; Diagnóstico del depósito; Sonda lambda	10

15
F 16	Módulo de control de la carrocería (derecho)	30
F17	Bocina	15
F18	Amplificador de audio	30
F19	Sistema limpiaparabrisas delantero	30
F20	Bomba de retorno de agua; Válvula reguladora de volumen	10
		15
		20
F21	Sensor de oxígeno (diésel y gasolina); Bomba de vacío.	10
		15
		20
F22	Interruptor del pedal del embrague; Interruptor de las luces de freno.	5
F23	Relé del motor; Bomba de agua; Componentes del motor; Válvula reguladora de volumen.	5
		10
		15
F24	Componentes del motor; Bomba de agua.	10
F25	Bomba (ESP / ABS); Válvula ABS.	40
F26	Módulo de control de la carrocería (izquierdo)	30
F27	Bomba de aire secundaria; Módulo de control de calefacción.	40
F28	–	–
F29	Asignación de fusibles en el salpicadero izquierdo (equipamiento especial).	50
F30	Terminal del relé de alimentación 15	50

Audi S3 (2015) – esquema de la caja de fusibles

Año de fabricación: 2015.

El fusible del encendedor de cigarrillos (toma de corriente) en el Audi S3 (2015) es el fusible (?) en la caja de fusibles del salpicadero.

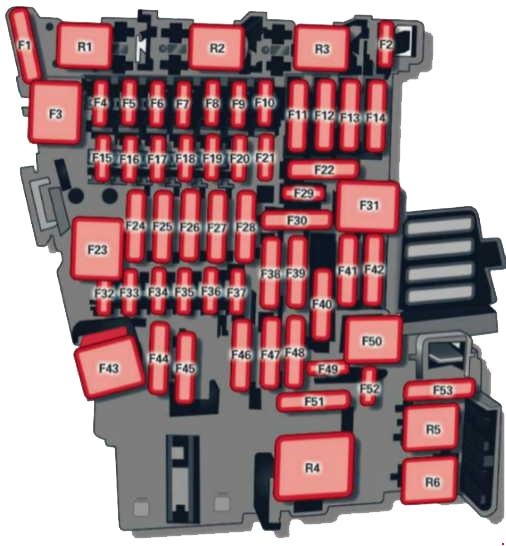

Salpicadero

Número	Descripción	Amp [A]
F1	Elementos del motor	30
F2	Ajuste del asiento	10
F3	Protección de la bomba hidráulica (descapotable)	40
F4	Control MMI, componentes MMI	7,5
F5	Transición	5
F6	Alarma antivandalismo	5
F7	Control de climatización y calefacción; Palanca de cambios (transmisión automática); Calefacción estacionaria; Relé de resistencia de calefacción de la luneta trasera.	10
F8	Diagnóstico; Interruptor eléctrico del freno de estacionamiento; Interruptor de luces; Sensor de lluvia y luz; Iluminación interior.	10
F9	Módulo del interruptor de la columna de dirección	1
F10	Pantalla	5
F11	Pretensores de los cinturones de seguridad del lado del conductor	25
F12	Área MMI	15
		20
F13	Módulo de control de la amortiguación adaptativa	20
F14	Ventilador del sistema de aire acondicionado	30
F15	Bloqueo electrónico de la columna de dirección	10
F 16	Área MMI	7,5
F17	Cuadro de instrumentos	5
F18	Cámara trasera	7,5
F19	Módulo de control de la llave; Sistema de depósito.	7,5
F20	Sistema de depósito	7,5
F21	–	–
F22	–	–
F23	Iluminación exterior; Boquillas calefactadas para el limpiaparabrisas.	40
F24	Techo panorámico; Módulo de control de la alimentación superior; Bloqueo superior (descapotable).	20
		30
F25	Puerta lateral del conductor (por ejemplo, elevalunas eléctricos)	30

F26	Calefacción del asiento	30
F27	Amplificador de audio	30
F28	Módulo de control de la alimentación; Electrónica (descapotable).	5
F29	Iluminación interior	7,5
F30	–	–
F31	Iluminación exterior	40
F32	Sistemas de asistencia al conductor	7,5
F33	Airbag	5
F34	Iluminación de botones; Relé de la cabina superior en el relé de calefacción (descapotable) y relé de la toma de corriente; Sonido interior; Interruptor de la luz de marcha atrás; Sensor de temperatura; Sensor de nivel de aceite.	7,5
F35	Diagnóstico; Sistema de control del flujo de luces; Sensor de calidad del aire; Espejo con atenuación automática.	10
F36	Intermitente derecho y proyector LED derecho	15
F37	Intermitente izquierdo y proyector LED delantero izquierdo	15
F38	–	–
F39	Puerta lateral del pasajero delantero (por ejemplo, elevalunas eléctricos)	30
F40	Toma de corriente	20
F41	Pretensores de los cinturones de seguridad del lado del pasajero delantero	25
F42	Cierre centralizado; Limpiaparabrisas delantero.	40
F43	Faros principales; Iluminación.	30
F44	Tracción a las cuatro ruedas	15
F45	–	–
F46	–	–
F47	–	–
F48	–	–
F49	Arranque; Sensor de embrague; Relé de los faros principales.	5
F50	–	–
F51	–	–
F52	–	–
F53	Desempañador de la luneta trasera	30

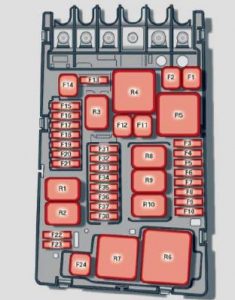

Compartimento del motor

Número	Descripción	Amp [A]
F1	Módulo de control ESC	40
F2	Módulo de control ESC	40
F3	Módulo de control del motor (gasolina / diésel)	15
		30
F4	Refrigeración del motor; Elementos del motor; Relé de la bobina auxiliar del calentador (1 + 2); Relé de la bomba de aire secundaria.	5
		10
F5	Elementos del motor; Sistema de depósito.	7,5
		10
		15
F6	Sensor de la luz de freno	5
F7	Elementos del motor; Bombas de agua.	7,5
		10
		15
F8	Sensor de oxígeno	10
		15
F9	Elementos del motor; Válvulas de escape; Módulo de control de las bujías; Válvula SULEV.	5
		10
		20
F10	Inyectores de combustible; Módulo de control de combustible.	15
		20
F11	Elemento calefactor auxiliar del calentador 2	40

F12	Elemento calefactor auxiliar del calentador 3	40
F13	Módulo de control de la transmisión automática	15
		30
F14	–	–
F15	Bocina	15
F 16	Bobina de encendido	5
		20
F17	Módulo de control ESC; Módulo de control del motor.	7,5
F18	Terminal 30 (voltaje de referencia)	5
F19	Escobillas	30
F20	Bocina	10
F21	–	–
F22	Diagnóstico del terminal SO	5
F23	Arranque	30
F24	Elemento calefactor auxiliar del calentador 1	40
F25	–	–
F26	–	–
F27	–	–
F28	–	–
F29	–	–
F30	–	–
F31	Bomba de vacío	15
F32	Faros LED	5

Audi S3 (2016) – esquema de la caja de fusibles

Año de fabricación: 2016.

El fusible del encendedor de cigarrillos (toma de corriente) en el Audi S3 (2016) es el fusible (?) en la caja de fusibles del salpicadero.

Salpicadero

Número	Descripción
F1	Elementos del motor
F2	Ajuste del asiento
F3	Protección de la bomba hidráulica (descapotable)
F4	Control MMI, componentes MMI
F5	Transición
F6	Palanca de cambios (transmisión automática)
F7	Control de climatización y calefacción; Palanca de cambios (transmisión automática); Calefacción estacionaria; Relé de calefacción de la luneta trasera.
F8	Diagnóstico; Interruptor electromecánico del freno de estacionamiento; Interruptor de luces; Sensor de lluvia y luz; Caja de fusibles de iluminación interior (híbrido Plug-in *); Sistema de alarma.
F9	Módulo del interruptor de la columna de dirección
F10	Pantalla
F11	Pretensores de los cinturones de seguridad del lado del conductor
F12	Área MMI
F13	Módulo de control del acelerador adaptativo; Toma de servicio (híbrido Plug-in ”).
F14	Ventilador del sistema de aire acondicionado
F15	Bloqueo electrónico de la columna de dirección
F 16	Área MMI
F17	Cuadro de instrumentos
F18	Cámara trasera
F19	Módulo de control de la llave de arranque; Sistema de depósito.
F20	Sistema de depósito
F21	–
F22	–
F23	Iluminación exterior; Boquillas calefactadas para el líquido limpiaparabrisas.
F24	Techo panorámico; Módulo de control de la alimentación superior; Bloqueo superior (descapotable).
F25	Puerta del lado del conductor (por ejemplo, elevalunas eléctricos)
F26	Calefacción del asiento

F27	Amplificador de audio
F28	Módulo de control de la alimentación; Electrónica (descapotable).
F29	Iluminación interior
F30	–
F31	Iluminación exterior
F32	Sistemas de asistencia al conductor
F33	Airbag
F34	Iluminación de botones; Relé de calefacción superior de la cabina (descapotable) y relé de la toma de corriente; Sonido interior; Interruptor de la luz de marcha atrás; Sensor de temperatura.
F35	Iluminación funcional; Diagnóstico; Sistema de control del flujo de los faros; Sensor de calidad del aire; Espejo con atenuación automática.
F36	Luz de posición derecha y proyector LED derecho
F37	Luz de posición izquierda y proyector LED izquierdo
F38	Batería de alto voltaje (híbrido Plug-in *)
F39	Puerta lateral del pasajero delantero (por ejemplo, elevalunas eléctricos)
F40	Toma de corriente
F41	Pretensores de los cinturones de seguridad del lado del pasajero delantero
F42	Cierre centralizado; Pulverizador del parabrisas.
F43	Proyectores; Iluminación
F44	Tracción a las cuatro ruedas
F45	–
F46	–
F47	Limpiaparabrisas trasero
F48	Amplificador de ruido externo (híbrido Plug-in *)
F49	Arranque; Sensor de embrague; Relé del proyector; Batería de alto voltaje (híbrido Plug-in *).
F50	–
F51	–
F52	–
F53	Desempañador de la luneta trasera

Motor

Número	Descripción
F1	Módulo de control ESC
F2	Módulo de control ESC
F3	Módulo de control del motor (gasolina / diésel)
F4	Refrigeración del motor; Elementos del motor; Relé de la bobina auxiliar del calentador (1 + 2); Relé de la bomba de inyección de aire secundaria.
F5	Elementos del motor; Sistema de depósito.
F6	Sensor de la luz de freno
F7	Elementos del motor; Bombas de agua.
F8	Sensor de oxígeno
F9	Elementos del motor; Válvulas de escape; Módulo de control de las bujías; Válvula SULEV.
F10	Inyectores de combustible; Módulo de control de combustible.
F11	Elemento calefactor auxiliar del calentador 2
F12	Elemento calefactor auxiliar del calentador 3
F13	Módulo de control de la transmisión automática
F14	–
F15	Bocina
F 16	Bobina de encendido; Electrónica de potencia (híbrido Plug-in *).
F17	Módulo de control ESC; Módulo de control del motor.

F18	Terminal 30 (voltaje de referencia)
F19	Escobillas
F20	Bocina
F21	–
F22	Diagnóstico del terminal SO
F23	Arranque
F24	Elemento calefactor auxiliar del calentador 1; Amplificador de fuerza de frenado (híbrido Plug-in *).
F25	–
F26	–
F27	–
F28	–
F29	–
F30	–
F31	Bomba de vacío; Bomba de agua (híbrido Plug-in *).
F32	Faros LED
F33	Memoria de asistencia de frenado (híbrido Plug-in *)
F34	Memoria de asistencia de frenado (híbrido Plug-in *)
F34	Relé (híbrido Plug-in *)

Acerca del Audi S3 (2008-2016)

El Audi S3 de los años 2008 a 2016 es un modelo deportivo que pertenece a la categoría de coches compactos. Este modelo es conocido por su diseño dinámico y sus potentes motores. El Audi S3 está equipado con tracción a las cuatro ruedas Quattro, lo que garantiza una excelente tracción y estabilidad en la carretera. Bajo el capó se encuentra un motor TFSI de 2.0 litros que ofrece una potencia de hasta 300 caballos, lo que permite una rápida aceleración y una experiencia de conducción deportiva. El interior del vehículo está diseñado con énfasis en la calidad y el confort, incorporando tecnologías modernas y materiales de primera calidad.

Diagrama de la caja de fusibles del Audi S3

Esta página muestra el diagrama de la caja de fusibles para el Audi S3, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. La caja de fusibles se encuentra normalmente en el interior del vehículo, debajo del salpicadero en el lado del conductor, y otra puede estar ubicada en el compartimento del motor. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. El diagrama de la caja de fusibles ayuda a identificar el fusible correcto para un circuito eléctrico específico y garantiza que todos los componentes del vehículo estén protegidos adecuadamente.
