Audi S3 8P (2009) – Caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Audi S3 8P (2009), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).

Audi S3 8P (2009) – esquema de distribución de fusibles

Año de fabricación: 2009.

El fusible del encendedor de cigarrillos (toma de corriente) en el Audi S3 8P (2009) es el fusible 24 en la distribución de fusibles.

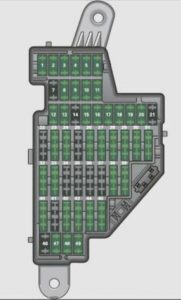

Salpicadero

Número	Descripción	Amperaje [A]
1	Ajuste manual de faros; Ajuste automático de faros; Módulo de control AFS; Elementos del motor; Interruptor de faros; Conector de diagnóstico.	10
2	Transmisión automática; Módulo de control de la transmisión datos CAN (puerta de enlace); Control electromecánico; Relé del motor de la transmisión automática con puerta de cambio de marchas; Controlador del depósito de combustible; Controlador del motor; Control de frenos (ABS); Programa electrónico de estabilidad (ESP); Sistema de control de tracción (ASR); Interruptor de luces de freno.	10
3	Airbag	5
4	Aire acondicionado (sensor de presión, sensor de calidad del aire); Botón del programa electrónico de estabilidad (ESP); Control de tracción (ASR); Sensor de nivel de aceite (WIV); Interruptor de luz de marcha atrás; Calefacción de asientos delanteros; Detección de ocupación de asiento; Navegación; Apertura de puerta de garaje; Espejos con atenuación automática; Boquillas calefactadas para limpiaparabrisas delanteros; Aire acondicionado (módulo de control).	5
5	Faros AFS (lado izquierdo)	5
6	Faros AFS (lado derecho)	5
7	–	–
8	–	–
9	–	–
10	–	–
11	–	–
12	Cierre centralizado (puertas delanteras)	10
13	Cierre centralizado (puertas traseras)	10
14	Programa electrónico de estabilidad (ESP) (módulo de control); Transmisión automática de la puerta de cambio de marchas.	10
15	Iluminación interior; Luces de lectura.	10
16	Conector de diagnóstico; Sensor de lluvia; Aire acondicionado (módulo de control); Pantalla del monitor de presión de neumáticos (módulo de control).	10
17	Sistema de alarma antirrobo	5
18	Terminal 15	5
19	Tracción a las cuatro ruedas	10
20	Dirección magnética	5
21	–	–
22	Ventiladores de calefacción	40
23	Parabrisas del lado del conductor	30
24	Conector de alimentación delantero	20

25	Desempañador de la ventana trasera	30
26	Toma de corriente en el maletero	20
27	Módulo de control del depósito de combustible; Bomba de combustible.	15
28	Ventana eléctrica – trasera	30
29	–	–
30	–	–
31	Transmisión automática (bomba de vacío).	20
32	Dispositivos de pulverización de faros	30
33	Techo corredizo/inclinable	20
34	–	–
35	–	–
36	Soporte lumbar	10
37	Asientos delanteros calefactados	20
38	Parabrisas del lado del pasajero	30
39	Interfaz de funciones especiales	5
40	Motor de arranque	40
41	Limpiaparabrisas trasero	15
42	Limpiaparabrisas delantero (bomba del dispositivo de pulverización)	15
43	Electrónica de confort (módulo de control)	20
44	Módulo de control del remolque	20
45	Módulo de control del remolque	15
46	–	–
47	Paquete de teléfono móvil (interfaz VDA)	5
48	–	–
49	–	–

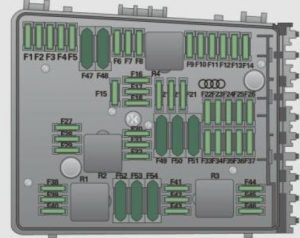

Compartimento del motor

Versión (1) con 30 fusibles enchufables

Nº	Descripción	Amperaje [A]
F1	–	–
F2	Electrónica del volante	5
F3	Voltaje de la batería	5
F4	Válvulas ESP; Válvulas del sistema antibloqueo (ABS).	20
		30
F5	Módulo de control de la transmisión	15
F6	Electrónica del volante; Instrumento de medición	5
F7	Módulo de control de la transmisión	30
F8	Sistema de navegación; Sistema de radio.	15
		25
F9	Sistema de navegación; Radio digital; Teléfono móvil; Equipos de televisión.	5
F10	Módulo de control del motor; Relé principal.	5
		10
F11	–	–
F12	Módulo de control de transmisión de datos CAN (puerta de enlace)	5
F13	Módulo de control del motor	15
		25
F14	Bobinas de encendido	20
F15	Diagnóstico del depósito, sensor de oxígeno	10

15
F16	Unidad de control del sistema eléctrico del vehículo (derecha)	30
F17	Bocina	15
F18	Amplificador de audio	30
F19	Sistema de limpiaparabrisas delanteros	30
F20	Bomba de retorno de agua; Válvula reguladora de volumen.	10
		20
F21	Sensor de oxígeno; Bomba de vacío.	15
F22	Interruptor del pedal del embrague; Interruptor de luces de freno.	5
F23	Relé del motor; Elementos del motor.	5
		10
		15
F24	Elementos del motor; Bomba de retorno de agua	10
F25	Bomba (ESP/ABS); Válvula ABS.	30
		40
F26	Unidad de control del sistema eléctrico del vehículo (izquierda).	30
F27	Bomba de aire secundario	40
F28	–	–
F29	Asignación de fusibles en el panel de instrumentos izquierdo (equipamiento especial)	50
F30	Terminal del relé de alimentación 15	50

Versión (2) con 54 fusibles enchufables

Nº	Descripción	Amperajes [A]
F1	Unidad de control del sistema eléctrico del vehículo (derecha)	30
F2	Válvulas ESP; Válvulas del sistema antibloqueo (ABS).	20
		30
F3	–	–
F4	Voltaje de la batería	5
F5	Bocina	15
F6	Elementos del motor; Bomba de combustible.	15
F7	–	–
F8	–	–
F9	Elementos del motor	10
F10	Control del depósito de combustible; Sensor de flujo de masa de aire.	10
F11	Sensores de oxígeno antes del catalizador	10
F12	Sensores de oxígeno, después del catalizador	10
F13	Transmisión automática	15
F14	–	–
F15	Bomba de retorno de agua	10
F 16	Válvula de regulación de volumen	20
F17	Electrónica del volante; Instrumento de medición.	5
F18	Amplificador de audio	30
F19	Sistema de navegación; Sistema de radio.	15
		25
F20	Sistema de navegación; Radio digital; Teléfono móvil; Equipos de televisión.	5
F21	–	–
F22	–	–
F23	Módulo de control del motor; Relé principal.	10
F24	Módulo de control para la transmisión de datos CAN (puerta de enlace)	5
F25	–	–
F26	–	–

F27	–	–
F28	Módulo de control del motor	15
		25
F29	Relé del motor; Componentes mecánicos.	5
F30	–	–
F31	Sistema de limpiaparabrisas delanteros	30
F32	–	–
F33	–	–
F34	–	–
F35	–	–
F36	–	–
F37	–	–
F38	Elementos del motor	10
F39	Interruptor del pedal del embrague; Interruptor de luces de freno.	5
F40	Bobinas de encendido	20
F41	–	–
F42	–	–
F43	Bobinas de encendido	30
F44	–	–
F45	–	–
F46	–	–
F47	Iluminación del lado izquierdo (módulo de control del sistema eléctrico)	30
F48	Bomba (ESP/ABS); Válvula ABS; Válvulas del sistema antibloqueo (ABS).	30
		40
F49	–	–
F50	–	–
F51	Bomba de aire secundario	40
F52	Terminal del relé de alimentación 15	50
F53	Asignación de fusibles en el panel de instrumentos izquierdo (equipamiento especial).	50
F54	–	–
