Audi A6 C4 (1994-1997) – esquema de fusibles

Año de fabricación: 1994, 1995, 1996, 1996, 1997.

El fusible del encendedor de cigarrillos (toma de corriente) en el Audi A6 C4 (1994-1997) es el fusible F8 en la caja de fusibles.

Bloque de fusibles del salpicadero

N.º	Descripción	Amperios [A]
1	Faros; Panel de instrumentos derecho.	10
2	Faros; Panel de instrumentos izquierdo.	10
3	Faro derecho	10
4	Faro izquierdo	10
5	Luz de estacionamiento derecha; Luz trasera derecha; Luz de freno derecha.	5
6	Luz de estacionamiento izquierda; Luz trasera izquierda; Luz de freno izquierda.	5
7	Luz de estacionamiento del compartimento del motor; Luz de estacionamiento de la guantera; Luz de estacionamiento de la matrícula.	10
8	Maletero; Luz de estacionamiento para los pies.	15
9	Interruptor de luces de freno; Luz de freno.	10
10	Interruptor de luces de emergencia; Cierre centralizado; Sistema de alarma; Módulo de control de retardo de la iluminación interior.	15

11	Ventilador de aire fresco	30
12	Cristal trasero; Elementos calefactores de los espejos.	30
13	Motor del limpiaparabrisas delantero; Calefactores; Intermitentes.	25
14	Testigo del cinturón de seguridad; Módulo de control de la lámpara – trasera.	15
15	Panel de instrumentos; Interruptor de ajuste del espejo	5
16	Testigo de las luces antiniebla traseras	15
17	Bomba de combustible	15
18	Motor del limpiaparabrisas trasero (Avant)	15
19	Relé de doble bocina; Conector de datos.	25
20	Interruptor de control de crucero	5
21	ABS	15

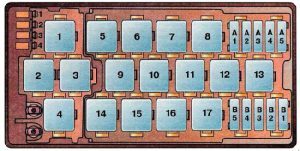

Panel de relés auxiliar I

Leggere  Audi 80 B3 (1986-1991) – caja de fusibles

N.º	Descripción
1	Relé de control del ventilador de refrigeración con motor apagado
2	Relé FC del refrigerante (control del ventilador)
3	Relé de las luces antiniebla delanteras
4	Relé de la bomba de lavado intensivo
5	No utilizado
6	Relé de la bomba de lavado intensivo
7	Relé de luces diurnas (interruptor de encendido), J90 (solo Canadá)
8	Relé de luces de la palanca selectora J307
9	Relé de acoplamiento del A/C, J44
10	Módulo de control de acoplamiento del A/C, J153
11	Relé de la ventana trasera/ lavaparabrisas, J31
12	No utilizado
13	Relé de alimentación del altavoz, J225

14	Módulo de control de la lámpara, trasera, J124
15	Módulo de control de la lámpara, trasera, J124
16	Sonido de alarma del módulo de control, J31
17	Relé del aire acondicionado, J32
Interruptores
A1	Interruptor automático de la ventana (S99)
A2	Interruptor central del motor (S85)
A3	Interruptor de la ventana eléctrica (S43)
A4	Interruptor de la radio (S84)
A5	Interruptor del asiento calefactado (S79)
B1	Regulador del interruptor de memoria del asiento (S44)
B2	Interruptor del asiento eléctrico (S80)
B3	Interruptor principal del elemento de cierre de la puerta (S86).
B4	No utilizado
B5	Interruptor del techo corredizo (S83)

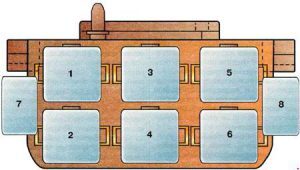

Panel de relés auxiliar II

N.º	Descripción
1	Módulo de control de ventanas, J139
2	Módulo de control de ventanas, J139
3	Relé de cierre automático de la ventana, J261.
4	Relé ABS, J156
5	Módulo de control de bloqueo de la transmisión, J221
6	Relé de transmisión automática, J60.
7	Módulo de control electrónico del amortiguador, S31.
8	Fusible del ventilador de refrigeración, S42

Panel de relés auxiliar III

Leggere  Audi V8 D11 (1988-1994) – caja de fusibles

N.º	Descripción
1	No utilizado
2	Airbag – lado derecho, J312
3	No utilizado
4	No utilizado
5	Unidad de conmutación de la bomba de agua; Etapa del ventilador del relé 1.
6	No utilizado
7	Calefacción del sensor de oxígeno
8	Bomba de aire en el colector de escape.

Panel eléctrico central con soporte de relés

N.º	Descripción
1	Relé de reducción de carga, J59
2	Relé de doble bocina, J4
3	Relé del lavaparabrisas, J39
4	Relé de luces de emergencia (transmisión manual), J219; Relé PNP (relé de estacionamiento/punto muerto) (transmisión automática), J226.
5	Lavaparabrisas intermitente del compresor; Lavaparabrisas, J31.
6	Relé FP (bomba de combustible), J17

Sobre el Audi A6 C4 (1994-1997)

El Audi A6 C4, fabricado entre 1994 y 1997, es conocido por su robusta construcción y su rendimiento fiable. Este modelo se encuentra entre las primeras generaciones del Audi A6 y se caracteriza por su diseño elegante y su interior confortable. El Audi A6 C4 ofrecía varias opciones de motorización, incluyendo motores de gasolina y diésel, que iban desde variantes de 1.8 litros hasta 2.8 litros. El vehículo es valorado por su estabilidad de conducción y sus características de seguridad, lo que lo convierte en una opción popular entre los conductores que buscan un coche fiable y cómodo para viajes largos.

Esquema de la caja de fusibles del Audi A6 C4

Esta página muestra el esquema de la caja de fusibles del Audi A6 C4, que es esencial para el correcto mantenimiento y reparación del vehículo. Las ubicaciones típicas de la caja de fusibles para este modelo incluyen el compartimento del motor y el interior del vehículo, generalmente en el lado del conductor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro y eficiente del vehículo, por lo que es importante conocer su configuración.
