Audi A6 y S6 C8 (2019-2022) – caja de fusibles
En este artículo encontrará diagramas de la caja de fusibles del Audi A6 y S6 C8 (2019–2022), obtendrá información sobre la ubicación de los paneles de fusibles en el automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Audi A6 y S6 C8 (2019-2020) – diagrama de la caja de fusibles
Año de fabricación: 2019, 2020.
El fusible del encendedor de cigarrillos (toma de corriente) en el Audi A6 y S6 C8 es el fusible D6 en la caja de fusibles del área de los pies.
Ubicación de la caja de fusibles
Habitáculo
En el habitáculo hay dos paneles de fusibles.
El primero se encuentra en el lado izquierdo del salpicadero.
El segundo se encuentra en el reposapiés del conductor en vehículos con volante a la izquierda o detrás de la cubierta en el área de los pies del pasajero delantero en vehículos con volante a la derecha.
Maletero
Los fusibles se encuentran debajo de la cubierta en el suelo del maletero.
Diagramas de la caja de fusibles
Panel de fusibles en el área de los pies
La disposición de los fusibles «C» y «D» está invertida en vehículos con volante a la derecha.
Disposición de los fusibles en el área de los pies
| Nº | Descripción |
|---|---|
| Nº | Descripción |
| Panel de fusibles A (negro) | |
| A1 | 2018-2019:
No utilizado; 2020: Calentamiento del catalizador. |
| A2 | Componentes del motor |
| A3 | Componentes del motor |
| A4 | Componentes del motor |
| A5 | Sensor de luz de freno |
| A6 | 2018-2019:
Componentes del motor; 2020: Válvulas del motor. |
| A7 | Componentes del motor |
| A8 | Componentes del motor |
| A9 | Componentes del motor |
| A10 | Sensor de presión de aceite;
Sensor de temperatura de aceite. |
| A11 | 2018-2019:
Arranque del motor; 2020: Componentes del motor. |
| A12 | Componentes del motor |
| A13 | Ventilador del radiador |
| A14 | 2018-2019:
Módulo de control del motor; 2020: Módulo de control del motor; Inyectores de combustible. |
| A15 | Sensores del motor |
| A16 | Bomba de combustible |
| Panel de fusibles B (rojo) | |
| B1 | Sistema de alarma antirrobo |
| B2 | Módulo de control del motor |
| B3 | Soporte lumbar delantero izquierdo |
| B5 | Bocina |
| B6 | Freno de estacionamiento |
| B7 | Módulo de control de la puerta (diagnóstico) |
| B8 | 2018-2019:
Iluminación interior del techo; 2020: Módulo de control de la electrónica del techo. |
| B9 | Módulo de control de los sistemas de asistencia al conductor |
| B10 | Módulo de control del airbag |
| B11 | 2018-2019:
Control electrónico de estabilidad (ESC); 2020: Control electrónico de estabilidad (ESC); Sistema de frenos antibloqueo (ABS). |
| B12 | Conector de diagnóstico;
Sensor de luz y lluvia. |
| B13 | Sistema de control de clima |
| B14 | Módulo de control de la puerta delantera derecha |
| B15 | Compresor del sistema de aire acondicionado;
Electrónica de la carrocería. |
| B16 | 2018-2019:
Módulo de control de la batería auxiliar; 2020: Módulo de control de la batería auxiliar; Depósito de presión del sistema de frenos. |
| Nº | Descripción |
|---|---|
| Panel de fusibles C (rojo) | |
| C1 | Bobinas de encendido del motor |
| C3 | 2018-2019:
No utilizado; 2020: Calefacción de alto voltaje; Compresor. |
| C5 | Soporte del motor |
| C6 | Transmisión automática |
| C7 | Salpicadero |
| C8 | Sistema de aire acondicionado;
Ventilador de aire fresco. |
| C9 | Módulo de control del limpiaparabrisas |
| C10 | Control dinámico |
| C11 | Arranque del motor |
| C12 | 2018-2019:
No utilizado; 2020: Transmisión automática. |
| Panel de fusibles D (negro) | |
| D1 | Calefacción de los asientos delanteros |
| D2 | Limpiaparabrisas |
| D3 | Electrónica del faro izquierdo |
| D4 | Techo panorámico de cristal |
| D5 | Módulo de control de la puerta delantera izquierda |
| D6 | Toma de 12V |
| D7 | Módulo de control de la puerta trasera derecha |
| D8 | Módulo de control de la tracción total (cuatro) |
| D9 | Electrónica del faro derecho |
| D10 | Lavaparabrisas / lavafaros |
| D11 | Módulo de control de la puerta trasera izquierda |
| D12 | Calefacción estacionaria |
| Panel de fusibles E (marrón) | |
| E1 | 2018-2019:
Ventilación del asiento; Calefacción del asiento; Espejo; Sistema de aire acondicionado; Control del sistema de aire acondicionado trasero; 2020: Ventilación del asiento Electrónica del asiento; Espejo; Panel de control del aire acondicionado trasero; Conector de diagnóstico. |
| E2 | 2018-2019:
Sistema de control de clima; 2020: Módulo de control del sistema eléctrico del vehículo; Módulo de control de la puerta. |
| E3 | Ajuste de sonido del elemento activo y sonido del escape |
| E 4 | Válvula de calefacción de la transmisión |
| E5 | Arranque del motor |
| E8 | 2018-2019:
Asistente de visión nocturna; 2020: Asistente de visión nocturna; Estabilización activa de la inclinación. |
| E9 | 2018-2019:
Asistente de dirección adaptativo; 2020: Asistente de dirección adaptativo; Radar delantero. |
| E11 | Asistente de cruces;
Sistemas de asistencia al conductor. |
| E12 | 2018-2019:
No utilizado; 2020: Sonido externo. |

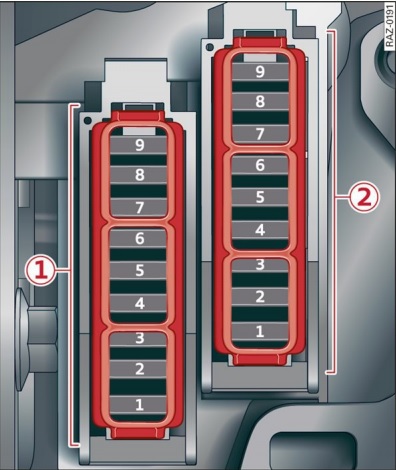

Panel de fusibles en el salpicadero
Disposición de los fusibles en el lado izquierdo del salpicadero
| Número | Descripción |
|---|---|
| Caja de fusibles A (negra) | |
| A2 | Regulación de la columna de dirección |
| A3 | Lector de CD / DVD |
| A4 | Electrónica de la columna de dirección |
| A5 | Interruptor de luces;
Paneles de control. |
| A6 | Regulación de volumen |
| A7 | Salpicadero |
| A8 | Pantalla frontal MMI (superior / inferior) |
| A9 | Calefacción del volante |
| Caja de fusibles B (marrón) | |
| B2 | Módulo de control del sistema de infoentretenimiento MMI |
| B3 | Interfaz de música Audi |
| B4 | Pantalla Head-up |
| B5 | Sistema de aire acondicionado;
Sistema de perfumado (Perfumado activo); Ionizador. |
| B9 | Bloqueo de la columna de dirección |
Diagrama de fusibles del maletero
Asignación de fusibles en el maletero
| Número | Descripción |
|---|---|
| Número | Descripción |
| Panel de fusibles A (negro) | |
| A3 | Pretensor del cinturón de seguridad trasero del lado del pasajero |
| A4 | Pretensor del cinturón de seguridad trasero del lado del conductor |
| A5 | Suspensión neumática |
| A6 | Transmisión automática |
| A7 | Techo trasero practicable;
Spoiler trasero. |
| A8 | Calefacción de los asientos traseros |
| A9 | 2018-2019:
Cierre centralizado; Luces traseras; 2020: Luz trasera izquierda. |
| A10 | Pretensor del cinturón delantero del lado del conductor |
| A11 | 2018-2019:
Cierre centralizado; Cortinilla trasera; 2020: Cierre centralizado del maletero; Tapa del depósito de combustible; Tapa del maletero. |
| A12 | Módulo de control de la tapa del maletero |
| Panel de fusibles B (rojo) | |
| B1 | 2018-2019:
No utilizado; 2020: Módulo de control de la estabilización de la suspensión. |
| B2 | 2018-2019:
No utilizado; 2020: Interruptor de servicio. |
| B3 | 2018-2019:
No utilizado; 2020: Motor eléctrico. |
| B5 | Sistema de frenos |
| B5 | 2018-2019:
No utilizado; 2020: Bomba de agua de alto voltaje. |
| B7 | 2018-2019:
No utilizado; 2020: Aire acondicionado híbrido con control remoto. |
| B8 | 2018-2019:
No utilizado; 2020: Compresor de aire acondicionado híbrido. |
| B9 | Módulo de control de la batería auxiliar |
| B10 | 2018-2019:
No utilizado; 2020: Batería híbrida de alto voltaje. |
| B11 | 2018-2019:
No utilizado; 2020: Cargador híbrido. |
| B14 | 2018-2019:
No utilizado; 2020: Gestión térmica; Bomba de agua. |
| B15 | 2018-2019:
No utilizado; 2020: Módulo de control de gestión térmica. |
| B16 | 2018-2019:
No utilizado; 2020: Gateway CAN. |
| Panel de fusibles C (marrón) |
| Número | Descripción |
|---|---|
| C1 | Módulo de control de los sistemas de asistencia al conductor |
| C2 | Teléfono – Audi;
Antena de techo. |
| C3 | 2018-2019:
Soporte lumbar delantero derecho; 2020: Electrónica del asiento delantero; Soporte lumbar derecho. |
| C4 | Asistente lateral |
| C5 | 2018-2019:
No utilizado; 2020: Módulo de control del sistema de aire acondicionado trasero. |
| C6 | Sistema de control de la presión de los neumáticos |
| C7 | Sistema de conexión de alarmas |
| C8 | 2018-2019:
No utilizado; 2020: Receptor de radio de calefacción estacionaria; Monitorización del depósito de combustible. |
| C9 | Palanca de cambios automática |
| C10 | 2018-2019:
Sintonizador de televisión; 2020: Sintonizador de televisión; Módulo de intercambio de datos y control telemático. |
| C11 | Apertura / arranque del vehículo (NFC) |
| C12 | Apertura de puertas de garaje |
| C13 | Cámara trasera, cámaras periféricas |
| C14 | Cierre centralizado, luces traseras |
| C16 | Pretensor del cinturón del lado del pasajero |
| Panel de fusibles D (negro) | |
| D1-D16 | No dividido |
| Panel de fusibles E (rojo) | |
| E3 | 2018-2019:
Limpieza de gases de escape; 2020: Limpieza de gases de escape; Actuador de sonido; Toma de CA. |
| E 4 | Panel de control del sistema de aire acondicionado trasero |
| E5 | Luz del enganche de remolque derecho |
| E7 | 2018-2019:
Enganche de remolque; 2020: Liberación del enganche de remolque. |
| E8 | Luz del enganche de remolque izquierdo |
| E9 | Toma del enganche de remolque |
| E10 | Diferencial deportivo con tracción total |
| E11 | Limpieza de gases de escape |
| E12 | 2018-2019:
No utilizado; 2020: Generador de 48 V. |
Audi A6 y S6 C8 – diagrama de la caja de fusibles
Año de fabricación: 2021, 2022.
El fusible del encendedor de cigarrillos (toma de corriente) en el Audi A6 y S6 C8 es el fusible D6 en la caja de fusibles del espacio para los pies.
Ubicación de la caja de fusibles
Habitáculo
Hay dos paneles de fusibles en el habitáculo.
El primero se encuentra en el lado izquierdo del salpicadero.
El segundo se encuentra en el reposapiés del conductor en vehículos con volante a la izquierda o detrás de la cubierta en el espacio para los pies del pasajero delantero en vehículos con volante a la derecha.
Maletero
Los fusibles se encuentran debajo de la cubierta en el suelo del maletero.
Diagramas de la caja de fusibles
2021
PANEL DE FUSIBLES EN EL ESPACIO PARA LOS PIES
La disposición de los fusibles «C» y «D» está invertida en vehículos con volante a la derecha.
Disposición de los fusibles en el espacio para los pies
| Número | Descripción |
|---|---|
| Número | Descripción |
| Caja de fusibles A (negra) | |
| 1 | No utilizado |
| 2 | Componentes del motor;
Bomba de agua; Sensor de oxígeno calentado. |
| 3 | Válvulas de escape;
Inyectores de combustible; Admisión; Calefacción del motor. |
| 4 | Bomba de agua caliente;
Válvulas de escape; Sensor de NOx; Sensor de partículas; Sensor de biodiésel. |
| 5 | Sensor de luz de freno |
| 6 | Válvulas del motor;
Ajuste del árbol de levas. |
| 7 | Sensor de oxígeno calentado;
Sensor de flujo de masa de aire. |
| 8 | Bomba de alta presión;
Soporte del motor; Bomba de agua. |
| 9 | Componentes del motor;
Bomba de agua de 48V; Generador del sistema de propulsión de 48 V. |
| 10 | Sensor de presión de aceite;
Sensor de temperatura de aceite. |
| 11 | Componentes del motor;
Bomba de agua de 48V; Generador del sistema de propulsión de 48 V; Generador del sistema de propulsión de 12 V. |
| 12 | Válvulas del motor;
Montaje del motor. |
| 13 | Refrigeración del motor |
| 14 | Módulo de control del motor;
Inyectores de combustible. |
| 15 | Sensores del motor;
Bobinas de encendido; Sensor de oxígeno; Refrigeración del aire de sobrealimentación. |
| 16 | Bomba de combustible |
| Caja de fusibles B (roja) | |
| 1 | Sistema de alarma antirrobo |
| 2 | Módulo de control del sistema de propulsión |
| 3 | Soporte lumbar del asiento delantero izquierdo |
| 5 | Bocina |
| 6 | Freno de estacionamiento |
| 7 | Módulo de control de la puerta CAN (diagnóstico) |
| 8 | Módulo de control del techo |
| 9 | Módulo de control de los sistemas de asistencia al conductor |
| 10 | Módulo de airbag |
| 11 | Control electrónico de estabilidad (ESC);
Sistema de frenos antibloqueo (ABS). |
| 12 | Conector de diagnóstico;
Sensor de luz y lluvia. |
| 13 | Sistema de control de climatización, calefacción y ventilación;
Módulo de control del sistema eléctrico del vehículo. |
| 14 | Módulo de control de la puerta delantera derecha |
| 15 | Compresor del sistema de aire acondicionado;
Módulo de control del sistema eléctrico del vehículo. |
| 16 | Módulo de control de la batería auxiliar;
Depósito de presión del sistema de frenos. |
| Caja de fusibles C (roja) |
| Número | Descripción |
|---|---|
| 1 | Bobinas de encendido del motor |
| 3 | – |
| 5 | Soporte del motor |
| 6 | Transmisión automática |
| 7 | Salpicadero |
| 8 | Sistema de aire acondicionado;
Ventilador de aire fresco. |
| 9 | Módulo de control del limpiaparabrisas |
| 10 | Control dinámico |
| 11 | Arranque del motor |
| 12 | Bomba de aceite de la transmisión |
| Panel de fusibles D (negro) | |
| 1 | Calefacción de los asientos delanteros |
| 2 | Limpiaparabrisas |
| 3 | Electrónica del faro izquierdo |
| 4 | Techo panorámico de cristal |
| 5 | Módulo de control de la puerta delantera izquierda |
| 6 | Toma de 12V |
| 7 | Módulo de control de la puerta trasera derecha |
| 8 | Módulo de control de la tracción total (cuatro) |
| 9 | Electrónica del faro derecho |
| 10 | Lavaparabrisas y lavafaros |
| 11 | Módulo de control de la puerta trasera izquierda |
| 12 | Calefacción estacionaria |
| Panel de fusibles E (marrón) | |
| 1 | Ventilación del asiento;
Electrónica de los asientos; Espejo retrovisor; Control del sistema de aire acondicionado trasero; Conector de diagnóstico; Información de tráfico (TMC). |
| 2 | Módulo de control del sistema eléctrico del vehículo;
Módulo de control de la puerta CAN. |
| 3 | Generador de sonido |
| 4 | Válvula de calefacción de la transmisión |
| 5 | Arranque del motor |
| 7 | Pedal del acelerador activo |
| 8 | Asistente de visión nocturna; |
| 9 | Asistente de dirección adaptativo;
Sensor de rueda delantera. |
| 11 | Asistente de cruces;
Sistemas de asistencia al conductor. |
| 12 | Generador de sonido externo |
| 15 | Puerto USB |
PANEL DE FUSIBLES EN EL HABITÁCULO
Disposición de los fusibles en el lado izquierdo del habitáculo
| Número | Descripción |
|---|---|
| Caja de fusibles 1 (negra) | |
| 2 | Ajuste de la columna de dirección |
| 3 | Reproductor de CD/DVD |
| 4 | Electrónica de la columna de dirección |
| 5 | Interruptor de luces;
Paneles de control. |
| 6 | Ajuste de volumen |
| 7 | Salpicadero |
| 8 | Pantalla frontal MMI (superior e inferior) |
| 9 | Calefacción del volante |
| Caja de fusibles 2 (marrón) | |
| 2 | Módulo de control del sistema de infoentretenimiento MMI |
| 3 | Interfaz de música Audi |
| 4 | Pantalla Head-up |
| 5 | Sistema de aire acondicionado;
Sistema de fragancia (Activación activa); Ionizador. |
| 9 | Bloqueo de la columna de dirección |
Caja de fusibles en el maletero
Asignación de fusibles en el maletero
| Número | Descripción |
|---|---|
| Número | Descripción |
| Caja de fusibles A (negra) | |
| 1 | Gestión térmica |
| 3 | Pretensor del cinturón de seguridad del asiento trasero del lado del pasajero |
| 4 | Pretensor del cinturón de seguridad del asiento trasero del lado del conductor |
| 5 | Suspensión neumática;
Control de la suspensión. |
| 6 | Transmisión automática |
| 7 | Techo trasero practicable;
Spoiler trasero. |
| 8 | Calefacción de los asientos traseros |
| 9 | Módulo de control del sistema de confort;
Luz trasera izquierda. |
| 10 | Pretensor delantero del lado del conductor |
| 11 | Cierre centralizado de la tapa trasera del maletero;
Tapa del depósito de combustible; Cubierta del maletero; Módulo de control del sistema de confort; Parasol. |
| 12 | Módulo de control de la tapa trasera del maletero |
| Caja de fusibles B (roja) | |
| 1 | Módulo de control de la estabilización de la suspensión. |
| 2 | Interruptor de servicio. |
| 4 | Motor eléctrico. |
| 5 | Sistema de frenos;
Asistencia de frenado. |
| 6 | Bomba de agua de alto voltaje. |
| 7 | Aire acondicionado híbrido con control remoto. |
| 8 | Compresor de aire acondicionado híbrido. |
| 9 | Módulo de control de la batería auxiliar |
| 10 | Batería híbrida de alto voltaje. |
| 11 | Cargador híbrido. |
| 14 | Gestión térmica;
Bomba de agua. |
| 15 | Gestión térmica; |
| 16 | – |
| Caja de fusibles C (marrón) |
| Número | Descripción |
|---|---|
| 1 | Módulo de control de los sistemas de asistencia al conductor |
| 2 | Audi Phonebox |
| 3 | Electrónica de los asientos delanteros;
Soporte lumbar del asiento derecho. |
| 4 | Asistente lateral |
| 5 | Panel de control del sistema de aire acondicionado trasero;
Módulo de control de infoentretenimiento trasero. |
| 6 | Sistema de control de la presión de los neumáticos |
| 7 | Sistema de conexión de emergencia |
| 8 | Receptor de radio de calefacción de estacionamiento;
Monitorización del depósito de combustible. |
| 9 | Palanca de cambios de la transmisión automática |
| 10 | Sintonizador de televisión;
Módulo de intercambio de datos y control telemático. |
| 11 | Apertura y arranque del vehículo (NFC) |
| 12 | Apertura de puertas de garaje (Homelink) |
| 13 | Cámara de marcha atrás;
Cámaras periféricas. |
| 14 | Módulo de control del sistema de confort;
Luces traseras derechas. |
| 16 | Pretensor delantero del pasajero |
| Panel de fusibles D (negro) | |
| 1-D16 | No utilizado |
| Panel de fusibles E (rojo) | |
| 1 | Antena externa |
| 3 | Limpieza de gases de escape;
Generador de sonido; Toma de CA. |
| 4 | Panel de control del sistema de aire acondicionado trasero |
| 5 | Luz del gancho de remolque derecho |
| 7 | Liberación del gancho de remolque. |
| 8 | Luz del gancho de remolque izquierdo;
Ajuste del asiento trasero derecho. |
| 9 | Toma del gancho de remolque;
Batería de alto voltaje. |
| 10 | Diferencial deportivo;
Tracción a las cuatro ruedas. |
| 11 | Limpieza de gases de escape, AdBlue |
| 12 | – |
Sobre el Audi A6 y S6 C8 (2019-2022)
Los modelos Audi A6 y S6 C8, fabricados entre 2019 y 2022, representan la cúspide de las innovaciones tecnológicas y el lujo en la clase media. Estos vehículos son conocidos por su diseño elegante, alto nivel de confort y características de seguridad avanzadas. El Audi A6 ofrece varias opciones de motor, incluyendo variantes de gasolina y diésel, con algunos modelos equipados con tecnología mild-hybrid para una mayor eficiencia. El S6 C8 es una versión más deportiva con un potente motor V6 que proporciona un rendimiento dinámico y una experiencia de conducción deportiva. El interior de ambos modelos está equipado con las últimas tecnologías, incluyendo una cabina digital y un avanzado sistema de infoentretenimiento.
Diagrama de la caja de fusibles del Audi A6 y S6 C8
Esta página muestra el diagrama de la caja de fusibles para los modelos Audi A6 y S6 C8, que son importantes para el mantenimiento y las reparaciones adecuadas del vehículo. La caja de fusibles se encuentra generalmente en el interior del vehículo, a menudo en el área debajo del salpicadero o en el maletero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro y fiable del vehículo, por lo que es importante tener una visión general de su disposición y funciones.
