Audi A7 y S7 (2019-2020) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Audi A7 y S7 (2019–2020), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Audi A7 y S7 II (2019-2020) – esquema de la caja de fusibles
Año de fabricación: 2019, 2020.
Ubicación de la caja de fusibles
Habitáculo
En el habitáculo hay dos paneles de fusibles.

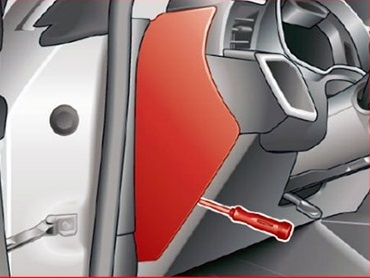

El primero se encuentra en el lado izquierdo del salpicadero.

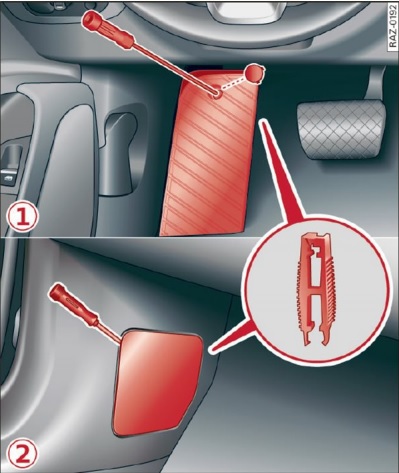

El segundo se encuentra en el espacio para los pies del conductor en vehículos con volante a la izquierda o debajo de la cubierta en el espacio para los pies del pasajero delantero en vehículos con volante a la derecha.

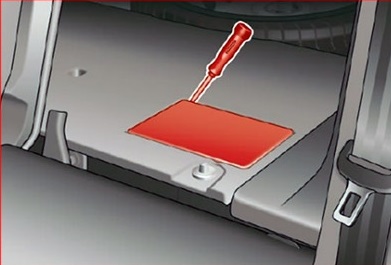

Maletero
Los fusibles se encuentran debajo de la cubierta en el suelo del maletero.
Esquemas de la caja de fusibles

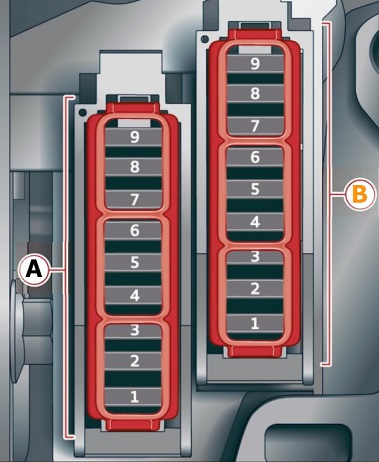

PANEL DE FUSIBLES EN EL SALPICADERO
Asignación de fusibles en el lado izquierdo del salpicadero (2018-2020)
| Nº | Descripción |
|---|---|
| Caja de fusibles A (negra) | |
| A2 | Ajuste de la columna de dirección |
| A3 | Reproductor de CD / DVD |
| A4 | Electrónica de la columna de dirección |
| A5 | Interruptor de luces;
Paneles de control. |
| A6 | Control de volumen |
| A7 | Cuadro de instrumentos |
| A8 | Pantalla frontal MMI |
| A9 | Calefacción del volante |
| Caja de fusibles B (marrón) | |
| B2 | Módulo de control del sistema de infoentretenimiento MMI |
| B3 | Interfaz de música Audi |
| B4 | Head-up display |
| B5 | Sistema de climatización;
Sistema de fragancia; Ionizador. |
| B9 | Bloqueo de la columna de dirección |

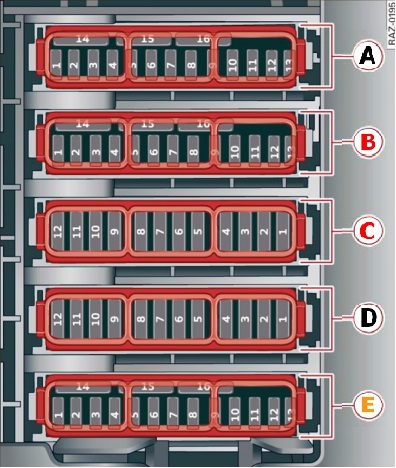

Caja de fusibles en el espacio para los pies
* La asignación de los fusibles «C» y «D» está invertida en vehículos con volante a la derecha.
Asignación de fusibles en el espacio para los pies (2018-2020)
| Nº | Descripción |
|---|---|
| Nº | Descripción |
| Caja de fusibles A (negra) | |
| A2 | Elementos del motor |
| A3 | Elementos del motor |
| A4 | Elementos del motor |
| A5 | Sensor de luz de freno |
| A6 | Elementos del motor |
| A7 | Elementos del motor |
| A8 | Elementos del motor |
| A9 | Elementos del motor |
| A10 | Sensor de presión de aceite;
Sensor de temperatura de aceite. |
| A11 | Arranque del motor |
| A12 | Elementos del motor |
| A13 | Ventilador del radiador |
| A14 | Módulo de control del motor |
| A15 | Sensores del motor |
| A16 | Bomba de combustible |
| Caja de fusibles B (roja) | |
| B1 | Sistema de alarma antirrobo |
| B2 | Módulo de control del motor |
| B3 | Sistema de apoyo lumbar del asiento delantero izquierdo |
| B5 | Bocina |
| B6 | Freno de estacionamiento |
| B7 | Módulo de control de la puerta (diagnóstico) |
| B8 | Iluminación interior del techo |
| B9 | Módulo de control de los sistemas de asistencia al conductor |
| B10 | Módulo de control del airbag |
| B11 | 2018-2019:
Control electrónico de estabilidad (ESC); 2020: Control electrónico de estabilidad (ESC); Sistema antibloqueo de frenos (ABS). |
| B12 | Conector de diagnóstico;
Sensor de luz y lluvia. |
| B13 | Sistema de control de clima |
| B14 | Módulo de control de la puerta delantera derecha |
| B15 | Sistema de aire acondicionado;
Electrónica de la carrocería. |
| B16 | Módulo de control de la batería auxiliar |
| Nº | Descripción |
|---|---|
| Panel de fusibles C (rojo) | |
| C1 | Bobinas de encendido del motor |
| C5 | Soporte del motor |
| C6 | Transmisión automática |
| C7 | Cuadro de instrumentos |
| C8 | Ventilador del sistema de aire acondicionado |
| C9 | Módulo de control del limpiaparabrisas |
| C10 | Control dinámico |
| C11 | Arranque del motor |
| Panel de fusibles D (negro) | |
| D1 | Calefacción de los asientos delanteros |
| D2 | Limpiaparabrisas |
| D3 | Electrónica del faro izquierdo |
| D4 | Techo panorámico de cristal |
| D5 | Módulo de control de la puerta delantera izquierda |
| D6 | Tomas de corriente |
| D7 | Módulo de control de la puerta trasera derecha |
| D8 | Módulo de control de la tracción total (cuatro) |
| D9 | Electrónica del faro derecho |
| D10 | Lavaluneta del parabrisas;
Lavaluneta de los faros. |
| D11 | Módulo de control de la puerta trasera izquierda |
| D12 | Calefacción estacionaria |
| Panel de fusibles E (marrón) | |
| E1 | 2018-2019:
Ventilación del asiento; Calefacción del asiento; Espejo; Sistema de aire acondicionado; Control del sistema de aire acondicionado trasero; 2020: Conector de diagnóstico; Ventilación del asiento; Calefacción del asiento; Espejo; Control del sistema de aire acondicionado trasero. |
| E2 | 2018-2019:
Sistema de control de clima; 2020: Módulo de control del sistema eléctrico del vehículo; Módulo de control de la puerta. |
| E3 | Ajuste de sonido del elemento activo y sonido del escape |
| E 4 | Termostato de calefacción de la transmisión |
| E5 | Motor de arranque |
| E8 | Asistente de visión nocturna |
| E9 | Asistente de dirección adaptativo |
| E11 | 2018-2019:
Asistente de cruces; Sistemas de asistencia al conductor; 2020: Asistente de cruces; Sistemas de asistencia al conductor; Control automático en el tráfico. |

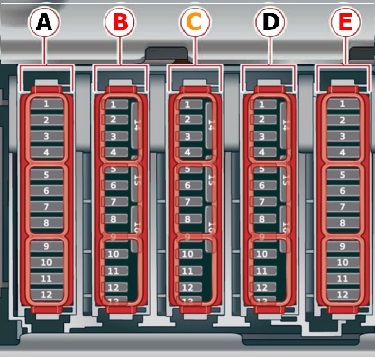

Caja de fusibles del maletero
Asignación de fusibles en el maletero (2018-2020)
| Nº | Descripción |
|---|---|
| Nº | Descripción |
| Caja de fusibles A (negra) | |
| A3 | Pretensor del cinturón de seguridad trasero del pasajero |
| A4 | Pretensor del cinturón de seguridad trasero del conductor |
| A5 | Suspensión neumática |
| A6 | Transmisión automática |
| A7 | Techo practicable trasero, alerón trasero |
| A8 | Calefacción de los asientos traseros |
| A9 | 2018-2019:
Cierre centralizado; Luces traseras; 2020: Cierre centralizado; Luz trasera izquierda. |
| A10 | Pretensor del cinturón de seguridad delantero izquierdo |
| A11 | 2018-2019:
Cierre centralizado; Cortina trasera; 2020: Cierre centralizado; Cortina trasera; Tapa del depósito de combustible. |
| A12 | Tapa del maletero |
| Caja de fusibles B (roja) | |
| B5 | Sistema de frenos |
| B9 | Módulo de control del sistema de batería auxiliar |
| Caja de fusibles C (marrón) | |
| C1 | Módulo de control de los sistemas de asistencia al conductor |
| C2 | Teléfono Audi;
Antena de asistencia al aparcamiento. |
| C3 | Soporte lumbar delantero derecho |
| C4 | Asistente lateral |
| Nº | Descripción |
|---|---|
| C6 | Sistema de monitorización de la presión de los neumáticos |
| C7 | Sistema de conexión de alerta |
| C8 | 2018-2019:
No utilizado; 2020: Calefacción estacionaria; Receptor de radio; Monitorización del depósito de combustible. |
| C9 | Palanca de la transmisión automática |
| C10 | 2018-2019:
Sintonizador de TV; 2020: Sintonizador de TV; Módulo de control de intercambio de datos. |
| C11 | Apertura y arranque del vehículo (NFC) |
| C12 | Apertura de la puerta del garaje |
| C13 | Cámara de marcha atrás;
Cámaras perimetrales. |
| C14 | Cierre centralizado;
Luces traseras. |
| C16 | Pretensor del cinturón de seguridad delantero derecho |
| Panel de fusibles D (negro) | |
| D1-D16 | No asignado |
| Panel de fusibles E (rojo) | |
| E3 | 2018-2019:
Limpieza de gases de escape; 2020: Limpieza de gases de escape; Activador de sonido; Tomas de CA. |
| E 4 | Panel de control del sistema de aire acondicionado trasero |
| E5 | Luz del enganche de remolque derecho |
| E7 | Enganche de remolque |
| E8 | Luz del enganche de remolque izquierdo |
| E9 | Presión del enganche de remolque |
| E10 | Diferencial deportivo |
| E11 | Limpieza de gases de escape |
