Audi S6 C5 (1997-2005) – Caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Audi S6 C5 (1997–2005), obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (diseño de fusibles).

Audi S6 C5 (1997-2005) – diagrama de la caja de fusibles

Año de fabricación: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

El fusible del encendedor de cigarrillos (toma de corriente) en el Audi S6 C5 (1997-2005) es el fusible 33 en la caja de fusibles

Caja de fusibles del salpicadero, lado del salpicadero

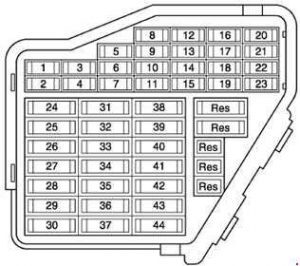

Diagrama de la caja de fusibles del salpicadero del Audi S6 C5 (1997-2005).

Número
[A]
Descripción
1 5 Elemento calefactor, boquilla del limpiaparabrisas izquierda
Elemento calefactor, boquilla del limpiaparabrisas derecha
2 10 Interruptor de luces de emergencia
3 5 Iluminación de la guantera
4 5 Iluminación de la matrícula
5 10 Sensor de nivel/temperatura de aceite
Válvula de control del compresor, sistema de aire acondicionado
Sensor de alta presión
Interruptor Tiptronic
Unidad de control de monitorización de presión de neumáticos
Dispositivo de monitorización de bombillas
Teléfono móvil que controla la electrónica de dirección
Controlador y pantalla de climatización/aire acondicionado
Sensor de calidad del aire
Sistema de navegación con unidad de control de reproductor de CD
Unidad de control de suspensión autonivelante
Unidad de control para el control de altura de la suspensión
Unidad de control de teléfono/telemática
Unidad de control para el control por voz
Unidad de control de asistencia al estacionamiento
Interruptor de la persiana trasera
6 5 Unidad de control central con bloqueo
7 10 Unidad de control ABS
Sensor de ángulo de dirección
Botón TCS/ESP
Interruptor del pedal de freno del sistema de control de crucero (sistema de inyección directa diésel)
Interruptor del pedal de embrague
8 5 Unidad de control de teléfono/telemática
Unidad de control para el control por voz
9 10 Espejo exterior calefactado, lado del conductor Espejo exterior calefactado, lado del pasajero delantero
10 5 Control de alcance de faros, unidad de control
11 5 Espejo interior antideslumbrante automático
12 10 Conexión de diagnóstico
13 10 Interruptor de luz de freno Bombillas de freno
14 10 Unidad de control central con bloqueo
Memoria de la unidad de control, asiento del conductor
Memoria de la unidad de control, asiento del pasajero delantero
Interruptor de desbloqueo del maletero
Interruptor de monitor interior
15 10 Unidad de control con pantalla en el salpicadero
Relé de aislamiento de células solares
Sistema de navegación con unidad de control de reproductor de CD
Unidad de control de memoria de espejos
Receptor de radio auxiliar controlado por radio
16 5 Sensor de ángulo de dirección
17 10 Unidad de control de monitorización de presión de neumáticos
Unidad de control de suspensión autonivelante
Interruptor de radio bidireccional
Unidad de control de asistencia al estacionamiento
18 10 Bombilla principal, derecha
Faro con luz de cruce – luz de advertencia
19 10 Bombilla principal, izquierda
20 15 Bombilla con luz de cruce, derecha
Motor de control de alcance de faros, derecho
21 15 Bombilla con luz de cruce, izquierda
Motor de control de alcance de faros, izquierdo
22 5 Bombilla lateral, derecha
Bombilla trasera, derecha
23 5 Bombilla lateral, izquierda
Bombilla trasera, izquierda
24 25 Pulverizador automático intermitente / relé del limpiaparabrisas
Control de limpiaparabrisas intermitentes
25 30 Controlador y pantalla del climatizador/aire acondicionado
Relé de aislamiento de células solares
Ventilador de aire
Relé de acoplamiento magnético
Relé de calentador auxiliar
26 30 Controlador y pantalla del climatizador/aire acondicionado
Interruptor de la luneta trasera calefactada
27 15 Volante calefactado
Motor del limpiaparabrisas trasero
28 20 Bomba de combustible (bomba de alimentación)
Unidad de control de la bomba de combustible
Relé de la bomba de combustible
29 30 20 Bobina de encendido con etapa de salida (código de motor BAS)
Control Motronic (código de motor BAS)
Etapa de salida Bobina de encendido con etapa de salida
Control Motronic
Válvulas de control de distribución del árbol de levas
30 20 Controlador de regulación del techo corredizo
31 15 Inhibidor de arranque y relé de luz de marcha atrás
Interruptor de luces de emergencia
Interruptor de luces de marcha atrás
Conexión de diagnóstico
Interruptor multifunción
Relé de retardo de apagado del encendido
Unidad de control de transmisión automática
32 20 Inyectores
Interruptor del sistema de control de crucero
33 15 Encendedor de cigarrillos
Encendedor de cigarrillos, trasero
34 15 Relé de la bomba de aire secundario
Válvulas electromagnéticas
Válvula de entrada de aire secundario
Válvula de retorno de aire del turbocompresor
Medidores de masa de aire
Calentador para sondas lambda
Válvula de conmutación del colector
35 30 Presofusión del remolque
36 15 Interruptor de luces antiniebla delanteras y traseras
37 20 Radio
Amplificador con subwoofer
Unidad de control de selección de antenas
Controlador de electrónica de dirección, navegación
Sintonizador de navegación/TV
Interfaz de navegación
Lector de tarjetas inteligentes
38 20 Unidad de control central con cerradura
39 15 Interruptor de luces de emergencia
40 25 Relé de bocina de dos tonos
41 25 Relé para válvulas electromagnéticas ABS (todos los modelos de carretera)
42 25 Unidad de control ABS
43 5 Radio
Controlador de electrónica de dirección, navegación
44 30 Relé de calentador auxiliar
Relé de aislamiento de células solares 2
Regulador de asiento calefactado del conductor
Regulador de asiento calefactado del pasajero delantero
Interruptor de asiento trasero calefactado izquierdo con regulador
Interruptor de asiento trasero calefactado derecho con regulador
Leggere  Audi A6 Allroad C6 (2006-2011) – batería

Soporte de relés de 13 puntos, detrás del salpicadero del conductor

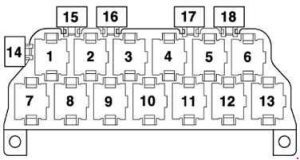

Esquema del soporte de relés de 13 puntos detrás del salpicadero del Audi S6 C5.

Número Descripción
1 Relé de dos tonos (telemática – EE. UU.) – J4
2 Relé alternativo para cableado – J442
Unidad de control del sistema de advertencia (taxi) – J85
Sirena de relé (vehículos policiales) – J408
Relé del sistema de advertencia, conmutación de luces (vehículos especiales) – J549
3 Relé de aislamiento de células solares – J309
Unidad de control del sistema de advertencia (taxi) – J85
Sirena de relé (vehículos policiales) – J408
Relé del sistema de advertencia 2, corriente principal intermitente (vehículos especiales) – J461
4 Relé con inhibidor de arranque – J207
Inhibidor de arranque y relé de luz de marcha atrás – J226
5 Relé de acoplamiento magnético – J44
Relé de calentador auxiliar – J8
6 Relé de luz antiniebla – J5
Relé de la bomba de combustible (TDI) – J17
7 Grupo de control multifunción del volante – J453
8 Grupo de control multifunción del volante – J453
9 Dispositivo de monitorización de bombillas – J123
10 Dispositivo de monitorización de bombillas – J123
11 Unidad de control del sistema de plegado de espejos exteriores – J351
12 Unidad de control del sistema de plegado de espejos exteriores – J351
13 Unidad de control Servotronic – J236
14 Fusible del taxímetro – S182
Fusible E (vehículos policiales) – S201
Fusible del relé de la bomba hidráulica (todos los modelos de carretera) – S279
15 No se utiliza
16 Fusible del sistema de advertencia (taxi) – S57
Fusible B (vehículos policiales) – S202
17 Fusible del taxímetro y sistema de advertencia (taxi) – S183
Fusible C (vehículos policiales) – S203
Fusible del sistema de intercomunicación (vehículos especiales) – S253
Fusible de luces antiniebla (luces diurnas – Canadá) – S28
18 Instalado en cualquier espacio libre
Alternador para cableado – J442 (vehículos especiales)
Unidad de control del sistema de advertencia II – J430 (taxi)
Relé láser para el sistema de advertencia de luces principales – J182 (vehículos policiales)
Relé de aislamiento de células solares – J309 (taxi)
Leggere  Audi A8 D3 (2002-2010) – batería

Microcentral eléctrica, detrás del salpicadero del conductor

Diagrama de la microcentral eléctrica del Audi S6 C5 (1997-2005) detrás del salpicadero.

Número
Descripción
1 Relé de dos tonos – J4
2 Relé para la descarga de contactos X – J59
3 Relé de bombas hidráulicas de la transmisión hidráulica de bajo caudal (modelos allroad) – J555
4 Relé de la bomba de combustible (motores de gasolina) – J17
Relé de bujías (motores diésel) – J52
5 Interruptor automático / relé con interruptor – J31
6 Interruptor automático / relé con interruptor – J31
A Fusible con regulación de la columna de dirección – S275
B Fusible de la persiana trasera – S100
C Fusible del sistema de advertencia 2 (taxi) – S181
Fusible C (vehículos policiales) – S204
Fusible para el desbloqueo de emergencia de la tapa trasera (vehículos especiales) – S195
Fusible del volante multifunción (azul) – S326, introducido gradualmente a partir del 05.02

Soporte de relés de 8 puntos, detrás del salpicadero del conductor, detrás de la microcentral eléctrica

Esquema del soporte de relés de 8 puntos del Audi S6 C5 detrás de la microcentral.

Número
Función
1 Relé para válvulas electromagnéticas – ABS con ESP – J106
2 Relé de velocidad del ventilador del calentador – J101
3 Relé del ventilador del calentador – J26
Relé de circulación del refrigerante – J151
4 Relé de funcionamiento del ventilador del calentador – J138
5 No se utiliza
6 Relé de nivelación automática del compresor de suspensión (modelos allroad) – J403
7 Relé de la bomba de retorno – ABS con ESP – J105
8 Relé de la válvula de cierre del refrigerante – J541
14 Termorregulación del asiento, fusible térmico en el lado del conductor (modelos todoterreno) – S44
15 Fusible para la toma de 12 V – S184
16 Fusible térmico eléctrico para el parabrisas – S37
17 Fusible térmico eléctrico para la luneta trasera – S43
18 Fusible de la unidad de control ABS – S123
19 Fusible del ventilador del calentador – S42
20 Fusible del grupo de control del ventilador del calentador – S142
21 Fusible térmico con regulación del asiento, en el lado del conductor – S44
Fusible del ventilador del radiador (modelos allroad) – S42
22 Fusible de nivelación automática de la suspensión – S110
24 Fusible térmico con regulación del asiento, en el lado del pasajero delantero – S80

Soporte de relés, lado del conductor, detrás del panel de instrumentos central

Diagrama del soporte de relés del Audi S6 C5 (1997-2005) detrás del panel central.

Número
Descripción
1 Relé de baja energía térmica – J359
Relé del servorregulador de freno – J569
2 Relé de calentador auxiliar – J8
Relé de aislamiento de células solares 2 – J354
3 Relé de alta energía térmica – J360
A No se utiliza
B No se utiliza
C Fusible del calentador adicional 2 – S143
Fusible del relé de la bomba hidráulica (servofreno) – S279
Fusible de la bomba de combustible – S81 (modelos RS6; vehículos con volante a la izquierda)
D Fusible del calentador adicional – S109
Fusible de la bomba de combustible – S81 (modelos RS6; vehículos con volante a la derecha)

Soporte de relés de 3 puntos en la caja de fusibles, cámara de expansión

Esquema del soporte de relés de 3 puntos en la caja de fusibles del Audi S6 C5.

Número
Descripción
1 Relé de la bomba de aire secundario – J299 (modelos RS6)
1a Relé del ventilador del radiador (modelos allroad) – J26
1b Relé de circulación del refrigerante (modelos allroad) – J151
Relé de la bomba de refrigeración adicional – J496
2 Relé de la bomba de aire secundario – J299
3 Relé de alimentación Motronic (motores de gasolina) – J271
Relé del sistema de inyección directa diésel (motores diésel) – J322
Relé de retardo de apagado del encendido (transmisión automática 01J) – J64
4 Relé de la bomba de refrigeración de combustible – J445
Relé de circulación del refrigerante – J151 (modelos RS6)
4a No se utiliza
5 Fusible de la unidad de control del motor – S102
Fusible de la electrónica del motor (todos los modelos de carretera) – S282
6 No se utiliza (vehículos con volante a la izquierda)
Fusible 2 para bujías – motor, V6 TDI, V8 TDI – S125
Fusible para bujías – motor, 4 cilindros – S39
Fusible del ventilador del radiador (modelos allroad) – S94
7 Fusible para bujías – motor, V6 TDI, V8 TDI – S39
Fusible de la bomba de aire secundario (motores de gasolina) – S130
Fusible del calentador adicional – S62 (vehículos con volante a la derecha) hasta el año modelo 2000
No se utiliza (vehículos con volante a la derecha)
8 Fusible del calentador adicional – S62 (vehículos con volante a la izquierda) hasta el año modelo 2000
No se utiliza (vehículos con volante a la izquierda)
9 Fusible 2 para bujías – motor, V6 TDI, V8 TDI – S125
Fusible para bujías – motor, 4 cilindros – S39
Fusible del ventilador del radiador (modelos allroad) – S94
Fusible de la bomba de refrigerante (modelos RS6) – S78
No se utiliza (vehículos con volante a la derecha)
10 Fusible para la refrigeración de combustible – S262
Fusible -1- (15) (transmisión automática 01J) – S199
Fusible del grupo de control del ventilador del radiador (todos los modelos de carretera) – S142
No se utiliza (vehículos con volante a la derecha)
Leggere  Audi A1 8X1 (desde 2010) – batería

Fusible en la cámara de expansión

Diagrama del fusible en la cámara de expansión del Audi S6 C5 (1997-2005).

Número
Descripción
1 Fusible -1- (30) (solo para V8) – S204
2 Fusible -2- (30) – S205
3 Fusible del calentador adicional – S62

Fusible en la cámara de expansión (modelos RS6)

Esquema del fusible en la cámara de expansión para modelos Audi RS6 C5.

Número
Descripción
1 Fusible -2- (30) – S205
2 Fusible -1- (30) – S204
3 Conexión atornillada de la batería

Acerca del Audi S6 C5 (1997-2005)

El Audi S6 C5, fabricado entre 1997 y 2005, es una versión deportiva del popular Audi A6. Este automóvil es conocido por su potente motor y su lujoso interior. El Audi S6 C5 está equipado con un motor V8 de 4.2 litros, que proporciona un alto rendimiento y características de conducción dinámicas. Además, también ofrece tracción a las cuatro ruedas quattro, lo que garantiza una excelente tracción y estabilidad en la carretera. El interior del vehículo está equipado con materiales de alta calidad y tecnologías modernas que aumentan el confort y la seguridad de la conducción.

Esquema de la caja de fusibles del Audi S6 C5

Esta página muestra el esquema de la caja de fusibles del Audi S6 C5, que es esencial para la identificación y el reemplazo de fusibles. La caja de fusibles en este modelo se encuentra generalmente en el compartimento del motor y en el interior, específicamente en el lado del conductor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante tener una visión general de su contenido y funciones.

Carlos Martínez

Carlos Martínez

Soy Carlos Martínez, apasionado de la mecánica automotriz y de los sistemas eléctricos de los vehículos. Desde hace más de diez años me dedico a recopilar y analizar diagramas de cajas de fusibles y relés para diferentes marcas y modelos de automóviles. Creé este sitio web para ayudar a conductores, mecánicos y aficionados al automóvil a encontrar rápidamente la información que necesitan cuando surge un problema eléctrico en el vehículo. Sé por experiencia propia que localizar el fusible correcto puede ahorrar mucho tiempo y evitar reparaciones innecesarias. En esta página publico diagramas claros y organizados de cajas de fusibles, junto con la ubicación de los componentes y explicaciones útiles para facilitar su identificación. Mi objetivo es ofrecer información sencilla, práctica y accesible para cualquier persona que necesite entender mejor el sistema eléctrico de su coche.
