Audi A4 y S4 B9/8W (2017-2022) – caja de fusibles

En este artículo, encontrará diagramas de la caja de fusibles del Audi A4 y S4 B9/8W (2017–2022), obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).

Audi A4 y S4 B9/8W – diagrama de fusibles

Año de fabricación: 2017, 2018, 2019.

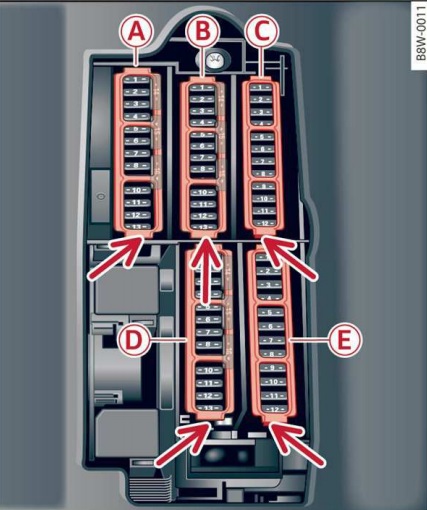

El fusible del encendedor de cigarrillos / toma de corriente en el Audi A4 y S4 es el fusible n.º 6 (tabla de fusibles negra C) dentro de la caja de fusibles en el espacio para los pies del conductor / pasajero.

Ubicación de la caja de fusibles

Espacio para los pies del conductor / pasajero delantero

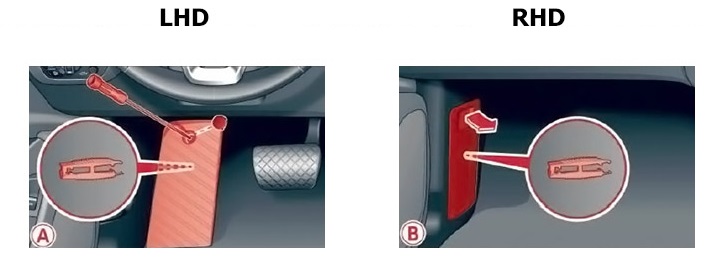

Vehículos con volante a la izquierda: Se encuentra debajo del reposapiés.
Vehículos con volante a la derecha: detrás del panel debajo de la guantera.Caja de fusibles bajo el reposapiés del conductor en vehículos con volante a la izquierda.

Cabina del lado del conductor

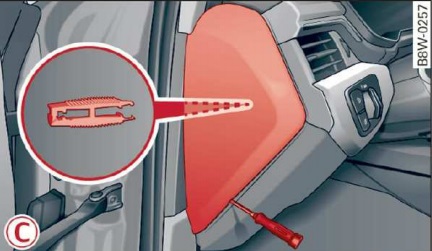

Ubicación de la caja de fusibles detrás del panel de la guantera en vehículos con volante a la derecha.

Maletero

Se encuentra en el lado izquierdo del maletero, detrás del panel de revestimiento.Caja de fusibles en el maletero, lado izquierdo, detrás del revestimiento.



Diagramas de la caja de fusibles

2017

Espacio para los pies del conductor / pasajero delantero (LHD)

Diagrama de fusibles para el espacio del conductor en vehículos con volante a la izquierda.

Espacio para los pies del pasajero delantero (RHD)

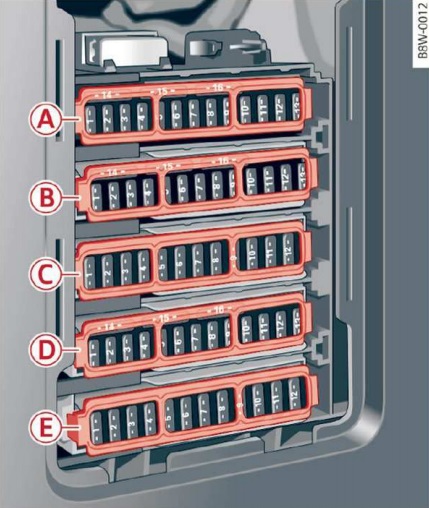

Esquema de fusibles para el espacio del pasajero delantero en vehículos con volante a la derecha.

Asignación de fusibles en el espacio para los pasajeros (pies) (2017)

Número Descripción
Número Descripción
Panel marrón A
1 –
2 Sensor de flujo de masa de aire;

Ajuste de la leva.

3 Salida de escape;

Inyectores de combustible;

Entrada del radiador.

4 Bomba de vacío;

Bomba de agua caliente;

Sensor de partículas;

Sensor de biodiésel.

5 Sensor de luz de freno
6 Válvulas del motor
7 Sensor de oxígeno calentado;

Sensor de flujo de masa de aire.

8 Bomba de agua;

Bomba de alta presión;

Válvula de regulación de alta presión.

9 Bomba de agua caliente
10 Sensor de presión de aceite;

Sensor de temperatura de aceite.

11 Sensor de posición del pedal del embrague
12 Válvulas del motor
13 Ventilador del radiador
14 Inyectores de combustible
15 Bobinas de encendido
16 Bomba de combustible

Panel rojo B.
1 Sistema de alarma antirrobo
2 Módulo de control del motor
3 Soporte lumbar
4 Mecanismo de selección de la transmisión automática
5 Bocina
6 Freno de estacionamiento electromecánico
7 Módulo de control de la puerta
8 Luces interiores
9 –
10 Módulo de control del airbag
11 Control electrónico de estabilidad (ESC)
12 Conector de diagnóstico;

Sensor de luz y lluvia

13 Sistema de aire acondicionado
14 Módulo de control de la puerta delantera derecha
15 Compresor del aire acondicionado

Panel negro C
1 Calefacción de los asientos delanteros
Número Descripción
2 Limpiaparabrisas
3 Electrónica de iluminación del faro izquierdo
4 Techo panorámico de cristal / techo corredizo / techo practicable
5 Módulo de control de la puerta delantera izquierda
6 Puerta
7 Módulo de control de la puerta trasera derecha
8 –
9 Electrónica del faro derecho
10 Limpialuneta del parabrisas;

Limpiafaros.

11 Módulo de control de la puerta trasera izquierda

Panel negro D
1 Ventilación del asiento;

Espejo;

Control del sistema de aire acondicionado trasero.

2 Puerta;

Sistema de aire acondicionado.

3 Ajuste del actuador de sonido, sonido de escape
4 Sensor de posición del pedal del embrague
5 Arranque del motor
6 –
7 –
8 Homelink
9 Control de crucero adaptativo
10 –
11 Cámara
12 Faro Matrix LED y faro LED derecho
13 Faro Matrix LED y faro LED izquierdo
14 Limpialuneta trasera

Panel rojo E.
1 Bobinas de encendido
2 Válvulas para tanques de gas natural
3 –
4 –
5 Soporte del motor
6 Transmisión automática
7 Panel de instrumentos
8 Sistema de aire acondicionado (ventilador)
9 –
10 Control dinámico
11 Arranque del motor
Cabina del lado del conductor

Diagrama de fusibles del sistema de aire acondicionado en la cabina del conductor.

Asignación de fusibles en la cabina del lado del conductor (2017)

Leggere  Audi TT 8N3 (1998-2006) – batería
Número Descripción
1 –
2 Teléfono
3 –
4 Pantalla Head-up
5 Interfaz de música Audi
6 Controles del aire acondicionado delantero
7 Bloqueo de la columna de dirección
8 Pantalla del sistema de infoentretenimiento
9 Juego de indicadores
10 Unidad de infoentretenimiento
11 Interruptor de luz
12 Electrónica de la columna de dirección
13 –
14 Sistema de infoentretenimiento
15 –
16 Calefacción del volante

Lado izquierdo del maletero

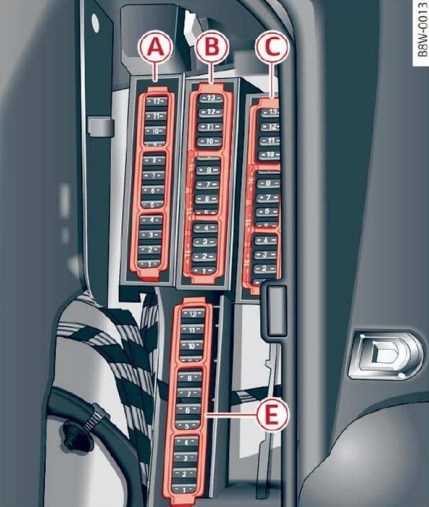

Asignación de fusibles en la cabina del lado del conductor (2017) en el maletero.

Asignación de fusibles en el maletero izquierdo (2017)

Número Descripción
Número Descripción
Panel negro A
1 –
2 Calefactor del parabrisas
3 Calefactor del parabrisas
4 –
5 Control de suspensión
6 Transmisión automática
7 Calefactor de la luneta trasera
8 Calefacción de los asientos traseros
9 Luces traseras
10 Pretensor del cinturón de seguridad izquierdo
11 Cierre centralizado
12 Tapa del maletero eléctrica

Panel rojo B.
– No asignado

Panel marrón C
1 –
2 Teléfono
3 Soporte lumbar
4 Asistente lateral Audi
5 –
Número Descripción
6 –
7 –
8 –
9 –
10 –
11 –
12 Homelink
13 Cámara de marcha atrás;

Cámaras periféricas.

14 Luces traseras derechas
15 –
16 Pretensor del cinturón de seguridad derecho

Panel rojo E.
1 –
2 Amplificador de audio
3 Calefacción AdBlue
4 –
5 Enganche de remolque (luz derecha)
6 –
7 Enganche de remolque
8 Enganche de remolque (luz izquierda)
9 Enganche de remolque (toma)
10 Diferencial deportivo
11 Ad Blue

Audi A4 y S4 B9/8W – esquema de la caja de fusibles

Año de fabricación: 2020, 2021.

El fusible del encendedor de cigarrillos / toma de corriente en el Audi A4 y S4 es el fusible n.º 6 (tabla de fusibles negra C) en la caja de fusibles en el espacio para los pies del conductor / pasajero.

Color Amperios [A]
Negro 1
Violeta 3
Marrón claro 5
Marrón 7,5
Rojo 10
Azul 15
Amarillo 20
Blanco o transparente 25
Verde 30
Naranja 40

Ubicación de la caja de fusibles

Espacio para los pies del conductor o del pasajero delantero.

Vehículos con volante a la izquierda: Se encuentra debajo del reposapiés.
Vehículos con volante a la derecha: detrás de la cubierta debajo de la guantera.Caja de fusibles bajo el reposapiés del conductor o detrás de la guantera.

Caja de fusibles del lado del conductor

Ubicación de la caja de fusibles del lado del conductor en vehículos con volante a la izquierda.

Maletero

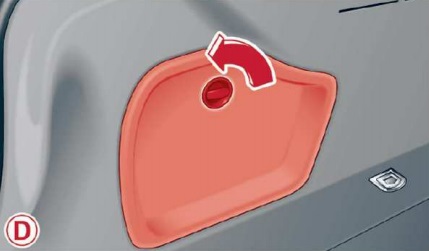

Se encuentra en el lado izquierdo del maletero, detrás del revestimiento.Caja de fusibles en el maletero, lado izquierdo, oculta por el revestimiento.

Diagramas de la caja de fusibles

2020

Espacio para los pies del conductor (volante a la derecha)

Diagrama de fusibles para el espacio del conductor en vehículos con volante a la derecha.

Espacio para los pies del pasajero delantero (volante a la derecha)

Diagrama de fusibles para el espacio del pasajero delantero en vehículos con volante a la derecha.

Asignación de fusibles en el espacio para los pasajeros

Número Descripción
Número Descripción
Panel marrón A
1 –
2 Elementos del compartimento del motor
3 Aleta de escape;

Inyectores de combustible;

Apertura del radiador;

Calefacción de la cubierta del bloque del motor.

4 Bomba de vacío;

Bomba de agua caliente;

Sensor de NOx;

Sensor de partículas;

Sensor de biodiésel;

Aleta de escape.

5 Sensor de luz de freno
6 Válvulas del compartimento del motor;

Ajuste del árbol de levas

7 Sensor de oxígeno calentado;

Flujo de masa de aire;

Bomba de agua.

8 Bomba de agua;

Bomba de alta presión;

Válvula reguladora de alta presión;

Válvula de temperatura;

Soporte del motor.

9 Bomba de agua caliente;

Relé del motor.

10 Sensor de presión de aceite;

Sensor de temperatura de aceite.

11 Sensor de posición del pedal del embrague;

Arranque del motor;

Bomba de agua.

12 Válvulas del compartimento del motor;

Montaje del motor.

13 Ventilador del radiador
14 Inyectores de combustible;

Unidad de control del motor.

15 Bobinas de encendido;

Sensor de oxígeno calentado.

16 Bomba de combustible

Panel rojo B.
1 Sistema de alarma antirrobo
2 Unidad de control del motor
3 Soporte lumbar;

Electrónica del asiento delantero izquierdo;

Masaje del asiento.

4 Mecanismo de selección de la transmisión automática
5 Bocina
6 Freno de estacionamiento electromecánico
7 Unidad de control de la puerta
8 Unidad de control de la electrónica del techo
9 Sistema de conexión de alarmas
10 Unidad de control del airbag
11 Control electrónico de estabilidad (ESC)
12 Conector de diagnóstico;

Sensor de luz y lluvia.

13 Sistema de control de aire acondicionado, calefacción y ventilación
14 Unidad de control de la puerta delantera derecha
15 Compresor del aire acondicionado

Panel negro C
1 Calefacción de los asientos delanteros
Número Descripción
2 Limpiaparabrisas del parabrisas
3 Electrónica del faro izquierdo
4 Techo panorámico de cristal / techo corredizo / techo practicable
5 Módulo de control de la puerta delantera izquierda
6 Tomas de corriente
7 Módulo de control de la puerta trasera derecha
8 Módulo de control AWD
9 Electrónica del faro derecho
10 Limpiaparabrisas del parabrisas;

Limpiafaros.

11 Módulo de control de la puerta trasera izquierda
12 Calefacción estacionaria
Panel negro D
1 Electrónica de los asientos delanteros;

Ventilación de los asientos;

Espejo;

Sistema de aire acondicionado para los pasajeros traseros, calefacción y ventilación;

Desempañador del parabrisas;

Diagnóstico CAN.

2 Puerto CAN

Sistema de aire acondicionado, calefacción y ventilación.

3 Generador de sonido;
4 Sensor de posición del pedal del embrague
5 Arranque del motor;

Desactivación en modo de emergencia.

6 Puerto CAN;
7 Puerto de carga USB
8 Homelink (apertura de puertas de garaje)
9 Control de crucero adaptativo;

Ajuste de distancia.

10 –
11 Cámara
12 Faro Matrix LED y faro LED derecho
13 Faro Matrix LED y faro LED izquierdo
14 Válvula de enfriamiento del aceite de la transmisión
15 Alarma;

Kit manos libres.

Panel rojo E.
1 Bobinas de encendido
2 Embrague del compresor, sistema GNC
3 –
4 –
5 Faro izquierdo
6 Transmisión automática
7 Panel de instrumentos
8 Sistema de aire acondicionado (ventilador de aire fresco)
9 Faro derecho
10 Control dinámico
11 Arranque del motor

Cabina del lado del conductor

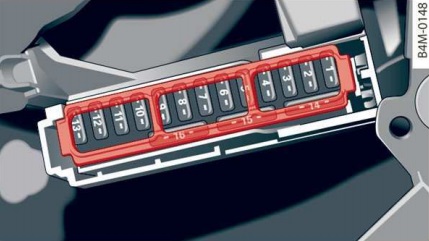

Diagrama de fusibles del kit manos libres en la cabina del lado del conductor.

Asignación de fusibles en la cabina del lado del conductor

Leggere  Audi S6 C5 (1997-2005) – Caja de fusibles
Número Descripción
1 Apertura y arranque del vehículo (NFC)
2 Audi Phonebox;

Puerto USB.

3 –
4 Pantalla Head-up
5 Interfaz de música Audi;

Puerto de carga USB.

6 Controles del aire acondicionado delantero
7 Bloqueo de la columna de dirección
8 Pantalla central
9 Juego de indicadores
10 Control de volumen
11 Interruptor de luz
12 Electrónica de la columna de dirección
13 Sensor de partículas para el sistema de aire acondicionado
14 Sistema de infoentretenimiento
15 –
16 Calefacción del volante;

Electrónica de la columna de dirección.



Lado izquierdo del maletero

Diagrama de fusibles para la electrónica de la columna de dirección en el maletero.

Asignación de fusibles en el maletero

Número Descripción
Número Descripción
Panel negro A
1 –
2 Descongelación del parabrisas
3 Descongelación del parabrisas
4 –
5 Control de suspensión
6 Transmisión automática
7 Descongelador de la luneta trasera
8 Calefacción de los asientos traseros
9 Luces traseras izquierdas
10 Módulo de airbag
11 Cierre centralizado
12 Tapa del maletero eléctrica;

Tapa del depósito de combustible.


Panel rojo B.
6 Compresor eléctrico;

Interrupción de la alimentación de la batería.


Panel marrón C
1 –
2 Teléfono;

Función de carga de dispositivos móviles – USB.

3 Soporte lumbar;

Electrónica del asiento delantero derecho;

Masaje de asientos.

4 Asistente lateral Audi
5 –
Número Descripción
6 Monitorización de la presión de los neumáticos
7 Apertura y arranque del vehículo (NFC)
8 Receptor de radio para calefacción estacionaria;

Módulo inteligente (depósito de combustible).

9 –
10 Sintonizador de TV;

Puerto CAN.

11 Módulo de batería adicional
12 Homelink (apertura de puertas de garaje)
13 Cámara de marcha atrás;

Cámaras periféricas.

14 Luces traseras derechas
15 –
16 Sistema de airbag

Panel rojo E.
1 –
2 –
3 AdBlue
4 –
5 Enganche de remolque (luz derecha)
6 –
7 Enganche de remolque
8 Enganche de remolque (luz izquierda)
9 Enganche de remolque (toma)
10 Diferencial deportivo
11 Limpieza de gases de escape, AdBlue

Audi A4 y S4 B9/8W – diagrama de fusibles

**Año de fabricación:** 2022.

El fusible del encendedor de cigarrillos / toma de corriente en el Audi A4 y S4 es el fusible n.º 6 (caja de fusibles negra C) en la caja de fusibles en el espacio para los pies del conductor / pasajero.

Color Amperios [A]
Negro 1
Violeta 3
Marrón claro 5
Marrón 7,5
Rojo 10
Azul 15
Amarillo 20
Blanco o transparente 25
Verde 30
Naranja 40

Ubicación de la caja de fusibles

Espacio para los pies del conductor (volante a la derecha)

Fusible n.º 6 del encendedor de cigarrillos en el espacio del conductor (Audi A4/S4).

Espacio para los pies del pasajero delantero (volante a la derecha)

Fusible n.º 6 del encendedor de cigarrillos en el espacio del pasajero (Audi A4/S4).

Asignación de fusibles en el habitáculo

Número Descripción
Número Descripción
Panel marrón A
1 Calentador del catalizador
2 Componentes del motor
3 Válvula de escape;

Inyectores de combustible;

Admisión de aire;

Calentador del motor.

4 Bomba de vacío;

Bomba de agua caliente;

Sensor de NOx;

Sensor de partículas;

Sensor de biodiésel;

Válvula de escape.

5 Sensor de luz de freno
6 Válvulas del motor;

Ajuste del árbol de levas

7 Sensor de oxígeno calentado;

Sensor de flujo de masa;

Bomba de agua.

8 Bomba de agua;

Bomba de alta presión;

Válvula reguladora de alta presión;

Válvula de temperatura;

Fijación del motor.

9 Bomba de agua caliente;

Relé del motor.

Generador de accionamiento de 48 V;

Bomba de agua de 48V.

10 Sensor de presión de aceite;

Sensor de temperatura de aceite.

11 Sensor de posición del pedal del embrague;

Arranque del motor;

Bomba de agua;

Generador de accionamiento de 48 V;

Generador de accionamiento de 12 V.

12 Válvulas del motor;

Montaje del motor.

13 Refrigeración del motor
14 Inyectores de combustible;

Módulo de control del motor.

15 Bobinas de encendido;

Sensor de oxígeno calentado.

16 Bomba de combustible
Panel rojo B.
1 Sistema de alarma antirrobo
2 Módulo de control del motor
3 Soporte lumbar;

Electrónica del asiento delantero izquierdo;

Masaje del asiento.

4 Mecanismo de selección de la transmisión automática
5 Bocina
6 Freno de estacionamiento electromecánico
7 Módulo de control de la puerta CAN
8 Módulo de control electrónico bajo el techo
9 Sistema de conexión de alarmas;

Módulo de comunicación.

10 Módulo de control del airbag
11 Control electrónico de estabilidad (ESC);

ABS.

12 Conector de diagnóstico;

Sensor de luz y lluvia.

13 Sistema de control de climatización, calefacción y ventilación
14 Módulo de control de la puerta delantera derecha
15 Compresor del aire acondicionado
16 Depósito de presión del sistema de frenos
Panel negro C
1 Calefacción de los asientos delanteros
Leggere  Bombillas AUDI A4 (B6) – ¿Cómo cambiar una bombilla?
Número Descripción
2 Limpiaparabrisas delanteros
3 Electrónica del faro izquierdo
4 Techo panorámico de cristal/techo corredizo/elevable
5 Módulo de control de la puerta delantera izquierda
6 Toma de corriente de 12V
7 Módulo de control de la puerta trasera derecha;

Actuador de la ventanilla trasera derecha.

8 Módulo de control AWD (tracción total)
9 Electrónica del faro derecho
10 Limpiaparabrisas delantero;

Lavafaros.

11 Módulo de control de la puerta y ventanilla trasera izquierda
12 Calefacción estacionaria
Panel negro D
1 Electrónica de los asientos delanteros;

Ventilación de los asientos;

Espejo;

Sistema de control de climatización, calefacción y ventilación trasera;

Desempañador del parabrisas;

Diagnóstico CAN.

2 Puerta CAN;

Sistema de control de climatización, calefacción y ventilación.

3 Generador de sonido
4 Sensor de posición del pedal del embrague
5 Arranque del motor;

Desactivación en modo de emergencia.

6 Puerta CAN;

Sistema de información de tráfico (TMC).

7 Toma de carga USB
8 Homelink (apertura de puertas de garaje)
9 Control de crucero adaptativo;

Ajuste de distancia.

10 –
11 Cámara de vídeo
12 Faro Matrix LED y faro LED derecho
13 Faro Matrix LED y faro LED izquierdo
14 Válvula de refrigeración del aceite de la transmisión
15 Alarma;

Kit manos libres.

Panel rojo E.
1 Bobinas de encendido
2 Compresor del aire acondicionado
3 –
4 –
5 Faro izquierdo
6 Transmisión automática
7 Panel de instrumentos
8 Sistema de aire acondicionado (ventilador de aire fresco)
9 Faro derecho
10 Control dinámico
11 Arranque del motor

Panel de instrumentos del lado del conductor

Diagrama de fusibles del kit manos libres en el panel de instrumentos del conductor.

Asignación de fusibles en el panel de instrumentos del lado del conductor

Número Descripción
1 Apertura y arranque del vehículo (NFC)
2 Audi Phonebox;

Alimentación para dispositivos móviles.

3 –
4 Pantalla Head-up
5 Interfaz de música Audi;

Puerto de carga USB.

6 Controles de climatización delanteros
7 Bloqueo de la columna de dirección
8 Pantalla del sistema de infoentretenimiento
9 Conjunto de indicadores
10 Unidad de infoentretenimiento
11 Interruptor de luces
12 Electrónica de la columna de dirección
13 Sensor de partículas para el sistema de aire acondicionado
14 Sistema de infoentretenimiento
15 –
16 Calefacción del volante;

Electrónica de la columna de dirección.

Parte izquierda del maletero

Diagrama de fusibles de la electrónica de la columna de dirección en la parte izquierda del maletero.

Asignación de fusibles en el maletero

Número Descripción
Número Descripción
Panel negro A
1 –
2 Calentador del parabrisas
3 Calentador del parabrisas
4 –
5 Control de suspensión
6 Transmisión automática
7 Calentador de la luneta trasera
8 Calefacción de los asientos traseros
9 Luces traseras izquierdas
10 Módulo de airbags
11 Tapa eléctrica del maletero;

Tapa del depósito de combustible;

Módulo del sistema de acceso confort.

12 Tapa eléctrica del maletero;
Panel rojo B.
6 Compresor eléctrico;

Interrupción de la alimentación de la batería.

Panel marrón C
1 Antena externa
2 Audi Phonebox
3 Soporte lumbar;

Electrónica del asiento delantero derecho;

Masaje de asientos.

4 Asistente lateral Audi
5 –
Número Descripción
6 Monitorización de la presión de los neumáticos
7 Apertura y arranque del vehículo (NFC)
8 Receptor de radio de la calefacción estacionaria;

Módulo inteligente (depósito de combustible).

9 –
10 Sintonizador de TV;

Puerta CAN.

11 Módulo de batería adicional
12 Homelink (apertura de puertas de garaje)
13 Cámara de marcha atrás;

Cámaras periféricas.

14 Luces traseras derechas
15 –
16 Sistema de airbags;

Pretensor del cinturón de seguridad del pasajero.

Panel rojo E.
1 –
2 –
3 AdBlue
4 –
5 Enganche de remolque (luz derecha)
6 –
7 Enganche de remolque
8 Enganche de remolque (luz izquierda)
9 Enganche de remolque (toma)
10 Diferencial deportivo;

Tracción total.

11 Limpieza de gases de escape, AdBlue

Acerca del Audi A4 y S4 B9/8W (2017-2022)

Los modelos Audi A4 y S4 B9/8W, fabricados entre 2017 y 2022, representan una combinación de diseño elegante y tecnología avanzada. Estos vehículos son conocidos por su rendimiento y confort, ofreciendo diversas opciones de motor, incluyendo variantes de gasolina y diésel. El Audi A4 suele estar equipado con motores de cuatro cilindros con turbocompresor, mientras que el S4 ofrece un motor TFSI de seis cilindros más potente. Ambos modelos están equipados con las últimas tecnologías en seguridad e infoentretenimiento, lo que los convierte en una opción ideal para quienes buscan un vehículo fiable y sofisticado.

Diagrama de la caja de fusibles del Audi A4 y S4 B9/8W

Esta página muestra el diagrama de la caja de fusibles para los modelos Audi A4 y S4 B9/8W, que es esencial para el mantenimiento y las reparaciones correctas del vehículo. La caja de fusibles suele estar ubicada en el compartimento del motor y en el interior del vehículo, a menudo debajo del salpicadero o en el panel lateral. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de todos los componentes eléctricos del vehículo.

Carlos Martínez

Carlos Martínez

Soy Carlos Martínez, apasionado de la mecánica automotriz y de los sistemas eléctricos de los vehículos. Desde hace más de diez años me dedico a recopilar y analizar diagramas de cajas de fusibles y relés para diferentes marcas y modelos de automóviles. Creé este sitio web para ayudar a conductores, mecánicos y aficionados al automóvil a encontrar rápidamente la información que necesitan cuando surge un problema eléctrico en el vehículo. Sé por experiencia propia que localizar el fusible correcto puede ahorrar mucho tiempo y evitar reparaciones innecesarias. En esta página publico diagramas claros y organizados de cajas de fusibles, junto con la ubicación de los componentes y explicaciones útiles para facilitar su identificación. Mi objetivo es ofrecer información sencilla, práctica y accesible para cualquier persona que necesite entender mejor el sistema eléctrico de su coche.
