Audi S1 (2010-2018) – Caja de fusibles
Audi S1 (2010-2018) – diagrama de fusibles
Año de producción: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
El fusible del encendedor de cigarrillos (toma de corriente) en el Audi S1 (2010-2018) es el fusible 30 en la caja de fusibles C -SC-.
Ubicación
- Soporte de fusibles D -SD-
- Soporte de fusibles A -SA-
- Soporte de fusibles C -SC-
- Soporte de relé / fusible F -SF-
- Soporte de fusibles B -SB-, Soporte de fusibles H -SH-
- Soporte de fusibles B -SB-

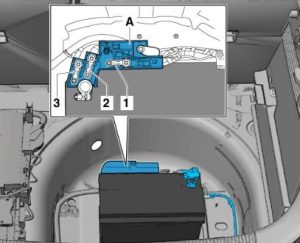

Soporte de fusibles A -SA-
En el polo positivo de la batería (solo modelos con batería en el maletero).
| Número | Amp [A] | Descripción |
| 1 | – | Vacío |
| 2 | 110 | Suministro de energía a bordo;
Suministro de energía a los componentes del motor. |
| 3 | – | Vacío |

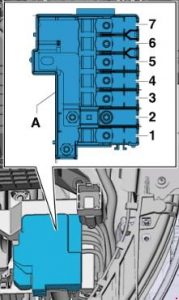

Soporte de fusibles B -SB-
Para modelos con batería en el compartimento del motor
Para modelos con batería en el maletero
| Número | Amp [A] | Descripción |
| 1 | 175 | Alternador -C- |
| 2 | 40 | Relé de baja potencia térmica -J359-;
Elemento calefactor del calentador auxiliar -Z35-. |
| 3 | 110 1) | Suministro de energía a bordo 1)
Suministro de energía a los componentes del motor 1) |
| 4 | 80 | Controlador de asistencia de dirección -J500- |
| 5 | 50 2) 40 3) |
Interruptor térmico del ventilador del radiador -F18-;
Controlador del ventilador del radiador -J293-. |
| 6 | 50 | Unidad de control automático del tiempo de encendido -J179- |
| 7 | 60 | Relé de alta potencia térmica -J360-;
Unidad de control del monitor de batería -J367 1); Elemento calefactor auxiliar -Z35-. |
| 1) para modelos con batería solo en el compartimento del motor;
2) ya no está instalado, retirado (año de modelo 2011); 3) cambio introducido (año de modelo 2011). |
||
Fusibles en la placa electrónica en el soporte de fusibles B -SB- / Soporte de fusibles H -SH-
En la placa electrónica, en el lado izquierdo del compartimento del motor.
Solo para modelos en versión S1, a partir de enero de 2014
Solo para modelos a partir de noviembre de 2014.
| Nº | Amp [A] | Descripción |
| 1 | 110 4)
5 5) |
Suministro de energía a bordo 4)
Suministro de energía a los componentes del motor 4) Controlador del ventilador del radiador -J293- 5) Ventilador del radiador -V7-5 ) |
| 2 | 250 | Alternador -C-
Regulador de voltaje -C1- |
| 3 | – | Batería + |
| 4 | 80 | Controlador de asistencia de dirección -J500- |
| 5 | 50 6) | Unidad de control automático del tiempo de encendido -J179- 6)
Bujía 1 -Q10- Bujía 2 -Q11- Bujía 3 -Q12- Bujía 4 -Q13- |
| 6 | 50 7)
– 8) |
Dispositivo de calefacción -J293- para el control del ventilador 7),
Ventilador del radiador -V7- 7) – |
| 7 | 125 | Suministro de energía a bordo 8)
Suministro de energía a los componentes del motor 8) |
| 4) solo para modelos con batería en el compartimento del motor, hasta octubre de 2014
5) para modelos a partir de noviembre de 2014 6) para modelos solo con motor diésel, a partir de noviembre de 2014 7) para modelos hasta octubre de 2014 8) para modelos con batería solo en el compartimento del motor, a partir de noviembre de 2014 9) Fusible 5 en la base de fusibles B -SB5- puenteado |
||
Fusibles en la placa electrónica en el soporte de fusibles H -SH-
| Nº | Amp [A] | Descripción |
| 1 | 40 | Elemento calefactor de la calefacción auxiliar -Z35-,
nivel 1 |
| 2 | 30 | Controlador del ventilador del radiador -J293-
Ventilador del radiador -V7- |
| 3 | – | Vacío |
| 4 | 40 | Elemento calefactor de la calefacción auxiliar -Z35-,
nivel 2 |
| 5 | 40 | Elemento calefactor de la calefacción auxiliar -Z35-,
nivel 3 |
| 6 | 30 | Unidad mecatrónica para la caja de cambios de doble embrague -J743- |
| 7 | 7.5 | Controlador del motor -J623- |
| 8 | 20 | Relé de conmutación del motor del limpiaparabrisas 1 -J368-
Relé de conmutación del motor del limpiaparabrisas 2 -J369- |
| 9 | 5 | Controlador del monitor de batería -J367- |
| 10 | 10 | Filtro antiparasitario -C24- |
| 11 | – | Vacío |
| 12 | 10 12) 15 13) 10) 11) |
Calentador de la sonda lambda -Z19-
Calentador de la sonda lambda 1 detrás del catalizador -Z29- |
| 13 | 5 | Interruptor de las luces de freno -F-
Transmisor de posición del embrague -G476- |
| 14 | 5 13) 10 10) 11) 12) |
Interruptor térmico que desactiva el sistema de aire acondicionado -F163-
Válvula reguladora de combustible -N290- Válvula de regulación de la presión del aceite -N428- Válvula de refrigerante de la culata -N489- Bomba de circulación de refrigerante -V50- Bomba de circulación -V55- Bomba de refrigeración del aire de sobrealimentación -V188- Bomba de calefacción auxiliar -V488- |
| 15 | 5 | Unidad de control de suministro de energía -J519-, T52c / 34
Controlador del motor -J623-, T91 / 67; T94 /… Regulador de voltaje -J532-, T12aa / 4 |
| 16 | 30 | Arranque -B- |
| 17 | 15 12) 13) 30 10) 11) |
Unidad de control del motor -J623- |
| 18 | 5 10) 11) 10 12) 13) |
Sensor de nivel y temperatura del aceite -G266-
Relé de la bomba de combustible -J17- Controlador del ventilador del radiador -J293- Relé de baja potencia térmica -J359- Relé de alta potencia térmica -J360- Válvula solenoide de regulación de la presión de sobrealimentación -N75- Válvula de recirculación del turbocompresor -N249 – Válvula de la mariposa de admisión -N316- Válvula de regulación de la presión del aceite -N428- Válvula de aceite de refrigeración -N471- |
| 19 | 7, 5 10) 10 11) 13) 20 12) |
Relé de alimentación de los componentes del motor -J757-
Válvula de regulación de la presión del combustible -N276- Válvula reguladora de combustible -N290- Inyector 2 para el cilindro 1 -N532- Inyector 2 para el cilindro 2 -N533- Inyector 2 para el cilindro 3 -N534- Inyector 2 para el cilindro 4 -N535- Actuador 1 para la regulación del árbol de levas -F366- Actuador 2 para la regulación del árbol de levas -F367- Actuador 3 para la regulación del árbol de levas -F368- Actuador 4 para la regulación del árbol de levas -F369- Actuador 5 para la regulación del árbol de levas -F370- Actuador 6 para la regulación del árbol de levas -F371 – Actuador 7 para la regulación del árbol de levas -F372- Actuador 8 para la regulación del árbol de levas -F373- Bomba de vacío para los frenos -V192- |
| 20 | 5 10) 11) 10 13) 20 12) |
Unidad de control automático del tiempo de encendido -J179-
Controlador de la válvula de escape -J883- Elemento calefactor de la válvula de ventilación del bloque -N79- Válvula solenoide del filtro de carbón activo 1 -N80- Válvula de regulación del árbol de levas 1 -N205- Válvula de regulación del árbol de levas de escape 1 -N318- Bomba de circulación continua de refrigerante -V51- Sensor 1 de presión de aire secundario -G609- Sensor 2 de presión de aire secundario -G610- |
| 10) solo para modelos con motor diésel de 1,4 l
11) para modelos solo con motor diésel de 1,6 l 12) Solo para modelos con motor de gasolina de 1,0 l / 1,4 l 13) solo para modelos con motor de gasolina de 1,8 l / 2,0 l |
||
Soporte de fusibles C -SC-
| Nº | Amp [A] | Descripción |
| negro | ||
| 1 | 30 | Unidad de control digital del paquete de audio -J525-
Regulador de voltaje -J532- Radio -R- |
| 2 | 40 | Controlador de calefacción -J65-
Relé de sobrecarga de contacto X -J59- Controlador del ventilador de aire fresco -J126- Ventilador de aire fresco -V2- |
| 3 | 20 | Encendedor de cigarrillos -U1-
toma de corriente de 12 V -U5- |
| 4 | 15 | Unidad de control del detector de remolque -J345- |
| 5 | 5 | Interfaz de diagnóstico del bus de datos -J533- |
| 6 | 30 | Controlador de la puerta delantera del pasajero -J387-
Controlador de la puerta trasera derecha -J389- |
| 7 | 30 | Controlador de la puerta del conductor -J386-
Controlador de la puerta trasera izquierda -J388- |
| 8 | 30 | Relé de la luneta trasera calefactable -J9-
Luneta trasera calefactable -Z1- |
| 9 | 25 | Unidad de control del ABS -J104- |
| 10 | 20 | Unidad de control de suministro de energía a bordo -J519- |
| 11 | 15 | Sirena de alarma -H2-
Bocina de alarma -H7- Relé de la bocina -J413- |
| 12 | 30 | Unidad de control de suministro de energía a bordo -J519- |
| marrón | ||
| 1 | 5 | Señal acústica -H12-
Sensor de alarma antirrobo -G578- |
| 2 | 5 19) 16) 7,5 14) 15) 17) 18) 20) |
Terminal 30 del relé de tensión de alimentación -J317- 22)
Relé de alimentación del motor Motronic -J271- 21) Controlador del motor -J623- |
| 3 | 5 | Unidad de control de suministro de energía a bordo -J519- |
| 4 | 5
15 23) |
Unidad de control del ABS -J104-
Regulador de voltaje 2 -J570- Unidad de control de tracción total -J492- 23) |
| 5 | – | Vacío |
| 6 | 5 | Sensor de luz/lluvia -G397-
Amplificador de antena para teléfono móvil -R86- Soporte de teléfono -R126- Módulo de techo delantero -WX3- |
| 7 | 15 21) 20 22) |
Unidad de control de la bomba de combustible -J538- 21)
Relé de la bomba de combustible -J17- 22) |
| 8 | 10 21) | Relé de la bomba auxiliar de refrigerante -J496-,
hasta octubre de 2014 |
| 9 | 5 | Unidad de control de la electrónica de la columna de dirección -J527- |
| 10 | 5 | Interruptor de luces -E1- |
| 11 | 10 | Controlador Climatronic -J255-
Controlador de aire acondicionado -J301- Controlador de la puerta delantera del pasajero -J387- (hasta abril de 2012) Controlador de la puerta trasera derecha -J389- (hasta abril de 2012) Conector de 16 pines -T16-, conexión de diagnóstico |
| 12 | 10 | Controlador de la puerta del conductor -J386- (hasta abril de 2012)
Controlador de la puerta trasera izquierda -J388- (hasta abril de 2012) |
| 13 | 10 | Unidad de control de suministro de energía a bordo -J519- |
| 14 | 20 | Relé para tomas de corriente -J807-,
solo para modelos sin toma de remolque |
| 15 | 30 | Unidad de control de suministro de energía a bordo -J519- |
| 16 | 20 | Relé de conmutación del motor del limpiaparabrisas 1 -J368-,
hasta octubre de 2014. Relé de alimentación del motor -J757- 23) 24) Encendido 1 con etapa de salida -N70- 23) 24) Encendido 2 con etapa de salida -N127- 23 ) 24) Encendido 3 con etapa de salida -N291- 23) 24) Encendido 4 con etapa de salida -N292- 23) 24) |
| Rojo | ||
| 1 | 5 19) 20) 20 15) 16) 17) |
Unidad de control automático del período de encendido -J179-
Bomba de vacío para los frenos -V192- |
| 2 | 10
5 34) |
Interruptor de las luces de freno -F- (hasta octubre de 2011)
Interruptor del pedal de freno -F63- (hasta octubre de 2011) Relé de la bomba auxiliar de refrigerante -J496- Calentador de la sonda lambda -Z19- (hasta octubre de 2011) Calentador de la sonda lambda 1 detrás del catalizador -Z29-, (hasta octubre de 2011) Fusible de alimentación 9 en el bloque de fusibles F -SF9-, (de noviembre de 2011 a octubre de 2014) Fusible de alimentación 10 en el bloque de fusibles F -SF10- (de noviembre de 2011 a octubre de 2014 ) Unidad de control del ABS -J104-, a partir de noviembre de 2011 |
| 3 | 5 18) 19) 20) 7,5 16 ) 15 14 ) 15) 17) |
Medidor de masa de aire -G70-, hasta octubre de 2014.
Relé de la bomba de combustible -J17-, hasta octubre de 2014. Relé de baja potencia térmica -J359-, hasta octubre de 2014. Relé de alta potencia térmica -J360-, hasta octubre de 2014. Relé de alimentación de los componentes del motor -J757-, hasta octubre de 2014. Válvula de regulación de la presión del combustible -N276-, hasta octubre de 2014. Bomba de circulación de refrigerante -V50-, hasta octubre de 2014. |
| 4 | 15 14 ) 15) 17) 16) 25 18) 30 19 ) 20) |
Controlador del motor -J623-
Receptor de posición del embrague -G476-, hasta octubre de 2011. Interruptor de las luces de freno -F-, hasta octubre de 2011. |
| 5 | 20 18 ) 15 19) 20) 20 14) 15 ) 1 7) 30 16) |
Encendido 1 con etapa de salida -N70-, hasta octubre de 2014
Encendido 2 con etapa de salida -N127-, hasta octubre de 2014 Transformador de encendido -N152-, hasta octubre de 2014 Válvula de regulación de la presión del combustible -N276-, hasta octubre de 2014 Válvula de dosificación de combustible -N290-, hasta octubre de 2014. Encendido 3 con etapa de salida -N291-, hasta octubre de 2014. Encendido 4 con etapa de salida -N292-, hasta octubre de 2014. |
| 6 | 10 20 16) |
Controlador del ventilador del radiador -J293-, hasta octubre de 2014.
Relé del dispositivo de calefacción -J925-, hasta octubre de 2014. Válvula solenoide para el control de la presión de sobrealimentación -N75-, hasta octubre de 2014. Válvula solenoide del filtro de carbón activo 1 -N80-, hasta octubre de 2014. |
| 7 | 5 | Reproductor de CD -R41- |
| 8 | 5 | Unidad de control de acceso a Internet -J666-
Unidad de control del lector de tarjetas inteligentes -J676- Radio -R- Sintonizador de TV -R78- |
| 9 | 5 | Unidad de control en el panel de instrumentos -J285- |
| 10 | 5 | Relé del espejo antideslumbrante automático -J910-
Espejo interior antideslumbrante automático -Y7- |
| 11 | 7, 5 32) 15 33) |
Radio -R-
Unidad de control para la electrónica de información 1 -J794- |
| 12 | 5 | Unidad de visualización del display frontal y unidad de control de la unidad operativa -J685- |
| 14) solo para modelos con motor de gasolina de 1,2 l
15) para modelos con motor de gasolina de 1,4 l (90 kW) solamente 16) para modelos con motor de gasolina de 1,4 l (103 kW) solamente 17) para modelos con motor de gasolina de 1,4 l (136 kW) solamente 18 ) solo para modelos con motor de gasolina de 2,0 l 19) para modelos con motor diésel de 1,6 l solamente 20) para modelos con motor diésel de 2,0 l solamente para modelos solo con motor de gasolina para modelos con motor diésel 23) para modelos con motor de gasolina de 2,0 l, a partir de enero de 2014. 24) para modelos con motor de gasolina de 1,8 l, a partir de noviembre de 2014. 32) solo para modelos con MMI 33) para modelos sin MMI solamente 34) a partir de noviembre de 2011. |
||

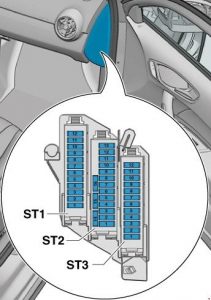

Soporte de fusibles D -SD-
| Nº | Amp [A] | Descripción |
| negro | ||
| 1 | 7.5 | Unidad de control ESL -J764- |
| 2 | 20 | Unidad de control del detector de remolque -J345- |
| 3 | 20 | Unidad de control del detector de remolque -J345- |
| 4 | 30 7.5 |
Unidad mecatrónica para la caja de cambios de doble embrague -J743-, hasta octubre de 2014
Unidad de control electrónico para la suspensión -J250-, a partir de enero de 2014 |
| 5 | 30 | Relé del sistema de lavado de faros -J39-
Bomba del sistema de lavado de faros -V11- |
| 6 | 5 | Unidad de control de la interfaz para el sistema de localización del vehículo -J843- |
| 7 | 7.5 | Unidad de control de acceso y arranque -J518- |
| 8 | 15 | Unidad mecatrónica para la caja de cambios de doble embrague -J743-, hasta octubre de 2014 |
| 9 | 20 | Motor del techo corredizo -V1- |
| 10 | 7.5 | Unidad de control de los sensores de la palanca de mando -J587- |
| 11 | 15 35) | Relé de alimentación de los componentes del motor -J757-, hasta octubre de 2014.
Válvula de regulación de la presión del combustible -N276-, hasta octubre de 2014. |
| 12 | – | Vacío |
| marrón | ||
| 1 | 5 | Interruptor de las luces de marcha atrás -F4-
Controlador de los sensores de la palanca de cambios -J587- Módulo mecatrónico para la caja de cambios de doble embrague -J743- |
| 2 | 10 | Sensor de alta presión -G65-
Sensor de nivel y temperatura del aceite -G266- Controlador del sistema de aire acondicionado -J301- Relé de las tomas de corriente -J807- Espejo interior antideslumbrante automático -Y7- Conector de 16 pines -T16-, conector de diagnóstico |
| 3 | 5 | Interfaz de diagnóstico del bus de datos -J533- |
| 4 | 5 | Unidad de control de calefacción -J65-
Unidad de control de los sonidos de los materiales -J869- |
| 5 | 7.5 | Interruptor de luces -E1-
Relé del motor de arranque 1 -J906- Regulador de voltaje -J532- Relé del motor de arranque 2 -J907- Relé del espejo interior antideslumbrante automático -J910- Faro delantero izquierdo -MX1- Faro delantero derecho -MX2- |
| 6 | 5 | Interruptor de luces -E1- |
| 7 | 5 | Unidad de control del ABS -J104-, hasta octubre de 2014.
Regulador de voltaje 2 -J570-, hasta octubre de 2014. Unidad de control electrónico de la amortiguación -J250-, a partir de enero de 2014. |
Acerca del Audi S1 (2010-2018)
El Audi S1, fabricado entre 2010 y 2018, es un coche deportivo compacto que ofrece un rendimiento y una dinámica de conducción excepcionales. Este modelo es conocido por su diseño deportivo y su fabricación precisa, características de la marca Audi. El Audi S1 está equipado con un potente motor 2.0 TFSI que entrega hasta 231 CV, lo que le permite acelerar de 0 a 100 km/h en aproximadamente 5,8 segundos. Además, este modelo cuenta con tracción total quattro, lo que garantiza una excelente tracción y estabilidad en la carretera. El interior del Audi S1 ofrece tecnologías modernas y materiales de alta calidad que garantizan confort y comodidad durante la conducción.
Diagrama de la caja de fusibles del Audi S1
Esta página muestra el diagrama de la caja de fusibles del Audi S1, que es esencial para el correcto mantenimiento y reparación del vehículo. La caja de fusibles de este modelo suele estar ubicada en el habitáculo, concretamente debajo del salpicadero, y también en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su disposición y funciones.
