Audi 90 B3 (1986-1991) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Audi 90 B3 (1986–1991), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).

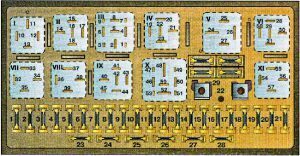

Audi 90 B3 (1986-1991) – esquema de fusibles
Año de fabricación: 1986, 1987, 1988, 1989, 1990, 1991
| Número |
Función |
Corriente (A) |
| 1 |
Faros antiniebla, luz antiniebla trasera
|
15 |
| 2 |
Luces de emergencia
|
15 |
| 3 |
Bocina, luces de freno
|
25 |
| 4 |
Luces de lectura, maletero, encendedor de cigarrillos, iluminación interior, espejo de cortesía, ordenador de a bordo, radio, reloj, aire acondicionado, sistema de alarma
|
15 |
| 5 |
Ventilador de refrigeración del radiador
|
30 |
| 6 |
Intermitentes laterales, luces de estacionamiento, derecha
|
5 |
| 7 |
Intermitentes laterales, luces de estacionamiento, izquierda
|
5 |
| 8 |
Faro principal, derecho, luces largas
|
10 |
| 9 |
Faro principal, izquierdo, luces largas
|
10 |
| 10 |
Luces de cruce, derecha
|
10 |
| 11 |
Luces de cruce, izquierda
|
10 |
| 12 |
Panel de instrumentos, luces de marcha atrás, Auto-Check, control de crucero, ABS, ordenador de a bordo, bloqueo de diferencial, interruptor térmico electrónico, unidad de control de la válvula de regulación, unidad de control del funcionamiento del ventilador de refrigeración del radiador
|
15 |
| 13 |
Bomba de combustible, regulador de calefacción
|
15 |
| 14 |
Guantera, compartimento del motor, iluminación de la matrícula
|
5 |
| 15 |
Limpiaparabrisas delantero, interruptor térmico, ventilador de refrigeración del radiador, intermitentes, interruptor de presión del sistema de aire acondicionado
|
25 |
| 16 |
Elemento calefactor de la luneta trasera, elemento calefactor del espejo exterior
|
30 |
| 17 |
Ventilador de aire fresco, aire acondicionado
|
30 |
| 18 |
Espejos eléctricos, limpiaparabrisas trasero (Coupé)
|
5 |
| 19 |
Cierre centralizado, sistema de cierre calefactado
|
10 |
| 20 |
Ventilador de refrigeración del radiador (paso 1), refrigeración del radiador después del trabajo
|
30 |
| 21 |
Diagnóstico
|
10 |
| 21 |
Encendedor trasero
|
25 |
| 22 |
No utilizado
|
– |
| 23 |
Asientos eléctricos con memoria, asiento ajustable eléctricamente
|
30 |
| 24 |
Control del motor I
|
10 |
| 25 |
Asientos calefactables
|
30 |
| 26 |
Luces diurnas (Canadá)
|
5 |
| 27 | Control del motor I (desde septiembre de 1987) | 10 |
| 28 |
Control del motor II
|
15 |
| 29 |
Fusibles de repuesto
|
15 |
| Relés | ||
| I |
Faros antiniebla, J5
|
|
| II | hasta 1990: refrigeración del radiador (fase 2), J101
desde 1990: No utilizado |
|
| III |
Unidad de control del sistema de refrigeración del ventilador del radiador, J138
|
|
| IV | hasta 1990: no utilizado
desde 1990: Limpiaparabrisas, J39 |
|
| V |
Relé de reducción de carga, J18
|
|
| VI | hasta 1990: ventilador de aire fresco A/C, J11
desde 1990: Relé del ventilador del radiador de alta velocidad, J101 |
|
| VII |
Bocina, J4
|
|
| VIII | Puente entre los contactos 36 y 38 para transmisiones manuales
Transmisiones automáticas, J60 |
|
| IX |
Pulverizador/limpiaparabrisas intermitente, J31
|
|
| X |
Bomba de combustible, J17
|
|
| XI |
Ventilador de refrigeración del radiador (paso 1), J26
|
|
Panel de relés auxiliar
| Número | Función |
| 1 |
Sistema ABS, J156
|
| 2 |
Cinturón de seguridad, radio, aviso de estacionamiento, J152
|
| 3 |
Controlador de iluminación interior, J140
|
| 4 |
Unidad de control del embrague A/C, J153
|
| 5 |
No se utiliza
|
| 6 | Aviso dinámico de presión de aceite (sin Auto-Check), J114
Controlador de lámpara, frontal (con función Auto-Check), J123 |
| 7 |
No se utiliza
|
| 8 |
No se utiliza
|
| 9 |
No se utiliza
|
| 10 |
No se utiliza
|
| 11 |
No se utiliza
|
| 12 |
Interruptor automático (asientos eléctricos con memoria, elevalunas eléctricos, techo corredizo), S43
|
| 13 |
Controlador de calefacción de asiento, pasajero. J132
|
| 14 |
Controlador de calefacción de asiento, controlador, J131
|
| 15 | Relé del techo corredizo, J139
Techo corredizo y unidad de control de elevalunas eléctrico, J139 |
| 16 |
Techo corredizo y unidad de control de elevalunas eléctrico, J139
|
| 17 |
Adaptador de distribuidor de cables (conector de dispositivo opcional)
|
| 18 |
No se utiliza
|
Sobre el Audi 90 B3 (1986-1991)
El Audi 90 B3, fabricado entre 1986 y 1991, es un elegante sedán que se caracteriza por un diseño robusto y unas características de conducción fiables. Este modelo estaba equipado con varias motorizaciones, incluyendo motores de gasolina con una cilindrada de 1,8 a 2,3 litros, que ofrecían un rendimiento y una eficiencia equilibrados. El Audi 90 B3 era conocido por su construcción de calidad y su interior confortable, lo que lo hacía popular entre los conductores que buscaban un vehículo fiable y cómodo para el uso diario.
Esquema de la caja de fusibles del Audi 90 B3
Esta página muestra el esquema de la caja de fusibles del Audi 90 B3, que es esencial para el correcto mantenimiento y la resolución de problemas del sistema eléctrico del vehículo. La caja de fusibles se encuentra normalmente en el interior del vehículo, debajo del salpicadero o en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo y el correcto funcionamiento de sus componentes eléctricos.
