Audi Q5 8R (2009-2017) – Caja de fusibles

En este artículo, encontrará diagramas de la caja de fusibles del Audi Q5 8R (2009-2017), obtendrá información sobre la ubicación de los paneles de fusibles en el automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).

Caja de fusibles del Audi Q5 8R (2009-2012)

Los fusibles del encendedor de cigarrillos / toma de corriente del Audi Q5 son los fusibles D1 (salida de la consola central trasera), D2 (salida de la consola central delantera), D3 (salida del maletero) y D4 (encendedor de cigarrillos) en el maletero.

Panel de fusibles del lado del conductor en el salpicadero

Para acceder al panel de fusibles situado en el lado del conductor del salpicadero, abra la puerta del conductor y retire el panel lateral del salpicadero tirando de él.

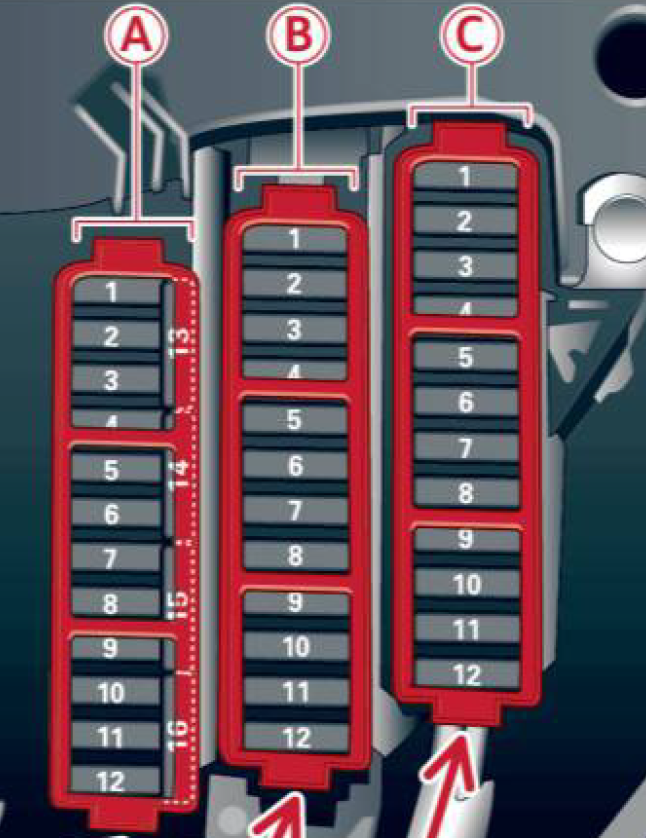

Audi Q5 – 8R primera generación – Diagrama del panel de fusibles – lado del conductor en el salpicadero

Panel de fusibles A – negro
Número	Descripción	Amperaje [A]
1	Control dinámico	5
3	Homelink	5
5	Control climático	5
6	Ajuste del alcance del faro derecho	5
7	Ajuste del alcance del faro izquierdo	5
8	Módulo de control del sistema eléctrico del vehículo 1.	5
9	Control de crucero adaptativo	5
10	Cambio de puerta	5
11	Boquillas del lavaparabrisas calefactadas	5
12	Control climático	5
13	Preparación para teléfono móvil	5
14	Airbag	5
15	Terminal 15	25
16	Motor del terminal 15	40
Panel de fusibles B – marrón
Número	Descripción	Amperaje [A]
1	Espejo retrovisor con función de atenuación automática.	5
2	Sensor de embrague	5

Panel de fusibles C – rojo

3	Bomba de combustible	25
5	Calefacción del asiento izquierdo	30
6	Programa electrónico de estabilidad	10
7	Bocina	25
8	Motor del regulador de la ventanilla de la puerta izquierda	30
9	Motor del limpiaparabrisas	30
10	Programa electrónico de estabilidad	25
11	Puerta izquierda	15
12	Sensor de lluvia y luz	5
Número	Descripción	Amperaje [A]
3	Soporte lumbar	10
4	Control dinámico	35
5	Guantera con aire acondicionado	10
6	Módulo de control del sistema eléctrico del vehículo 1.	35
7	Módulo de control del sistema eléctrico del vehículo 1.	20
8	Módulo de control del sistema eléctrico del vehículo 1.	30
9	Techo panorámico	20
10	Módulo de control del sistema eléctrico del vehículo 1.	30
11	Cubierta del techo panorámico	20
12	Electrónica de confort	5

Diagrama de fusibles del lado del pasajero en el salpicadero

Para acceder al diagrama de fusibles situado en el lado del pasajero del salpicadero, abra la puerta del pasajero y retire el panel lateral del salpicadero.

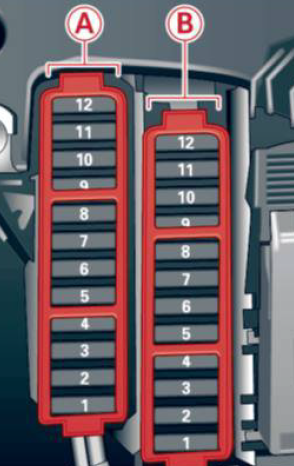

Audi Q5 – 1ª generación 8R – Diagrama de fusibles – lado del pasajero en el salpicadero

Panel de fusibles A – negro
Número	Descripción	Amperaje [A]
5	Módulo del interruptor del volante.	5
6	Programa electrónico de estabilidad	5
7	Conector de diagnóstico del terminal 15	5
8	Paso	5
Panel de fusibles B – marrón
1	Reproductor de CD/DVD	5
2	Módulo del interruptor de selección de tracción Audi.	5
3	MMI/Radio	5/20
4	Grupo de instrumentos	5
5	Paso	5
6	Bloqueo de encendido	5
7	Interruptor giratorio de luz	5
8	Ventilador del sistema de aire acondicionado	40
9	Bloqueo de la columna de dirección	5
10	Control climático	10
11	Conector de diagnóstico del terminal 30	10
12	Módulo del interruptor del volante.	5

Diagrama de fusibles en el maletero en el lado derecho

Para acceder al diagrama de fusibles situado en el maletero, retire el panel lateral del lado derecho del maletero y abra la tapa de los fusibles.

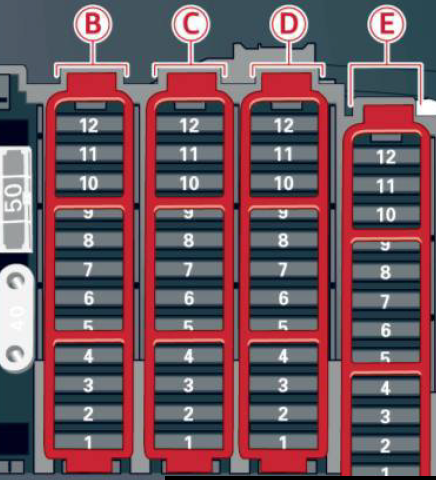

Audi Q5 – 1ª generación 8R – Diagrama de fusibles – Ubicación del maletero derecho

Panel de fusibles P A – negro
Número	Descripción	Amperaje [A]
1	Módulo de control del portón trasero	30
5	Freno de estacionamiento electromecánico	5
6	Control electrónico de la suspensión	15
7	Freno de estacionamiento electromecánico	30
8	Módulo de control del sistema eléctrico del vehículo 2.	30
10	Módulo de control del sistema eléctrico del vehículo 2.	30
11	Módulo de control del sistema eléctrico del vehículo.	20
12	Terminal 30	5
Panel de fusibles P B – marrón
Número	Descripción	Amperaje [A]
1	Módulo de control del portón trasero	30
2	Calefacción del asiento delantero derecho.	15
3	Ruta del convertidor DCDC 1	40
4	Ruta del convertidor DCDC 2	40
7	Freno de estacionamiento electromecánico	30
9	Módulo de control de la puerta derecha	30

11	Módulo de control de la puerta del lado derecho	15
Panel de fusibles C – rojo
Número	Descripción	Amperaje [A]
1	Salida del panel central trasero	15
2	Salida del panel central delantero; Guantera con aire acondicionado.	15
3	Salida del maletero	15
4	Encendedor de cigarrillos	15
7	Sistema de estacionamiento	7.5
8	Tercer limpiaparabrisas	15
9	Interruptor del freno de estacionamiento electromecánico.	5
10	Asistente lateral Audi	5
12	Módulos de control del terminal 15	5
Panel de fusibles D – negro
Número	Descripción	Amperaje [A]
3	Amplificador DSP, radio	30
4	MMI	7.5
5	Preparación para radio; navegación, teléfono móvil.	5
6	Cámara trasera	5
7	preparación para teléfono móvil	5

Aplicable a los modelos:

Audi Q5 1ª generación gasolina 8R (2.0 y 3.0 TFSI, Hybrid Quattro 2.0) y diésel (2.0 y 3.0 TDI, SQ5 3.0 TDI).

Acerca del Audi Q5 8R (2009-2017)

El Audi Q5 8R, fabricado entre 2009 y 2017, es un SUV compacto de lujo que combina un diseño elegante con potentes motores y tecnologías avanzadas. Este modelo es conocido por su amplitud y comodidad, lo que lo convierte en una opción ideal tanto para familias como para individuos que buscan un vehículo fiable y con estilo. El Audi Q5 8R ofrece varias opciones de motor, incluyendo variantes de gasolina y diésel, que proporcionan un rendimiento y una eficiencia óptimos. Gracias a su chasis de alta calidad y a sus avanzados sistemas de seguridad, la conducción de este modelo es suave y segura.

Diagrama de la caja de fusibles del Audi Q5 8R

Esta página muestra el diagrama de la caja de fusibles del Audi Q5 8R, que es esencial para identificar y reemplazar los fusibles. En este modelo, la caja de fusibles se encuentra típicamente debajo del capó y en el interior del vehículo, generalmente en el espacio para los pies del conductor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para el correcto funcionamiento de los componentes eléctricos del vehículo, por lo que es importante conocer su configuración.
