Audi A3 y S3 8Y (2020-2022) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Audi A3 y S3 8Y (2020–2022), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Audi A3 y S3 8Y – esquema de la caja de fusibles
Año de fabricación: 2020, 2021.
El fusible del encendedor de cigarrillos/toma de corriente en el Audi A3 y S3 8Y es el fusible n.º F40 en la caja de fusibles del habitáculo.
Color [Amperios]
- Negro [1]
- Violeta [3]
- Marrón claro [5]
- Marrón oscuro [15]
- Rojo [10]
- Azul [15]
- Amarillo [20]
- Blanco o transparente [25]
- Verde [30]
- Naranja [40]

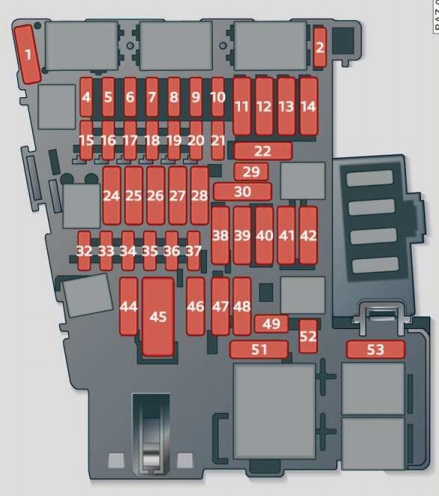

Caja de fusibles en el habitáculo
| Nº | Descripción |
|---|---|
| Nº | Descripción |
| F1 | Elementos del motor, AdBlue |
| F2 | Ajuste del asiento |
| F3 | – |
| F4 | Panel de control de infoentretenimiento
Componentes de infoentretenimiento. |
| F5 | Módulo CAN |
| F6 | Palanca de cambios (transmisión automática);
Bloqueo de dirección. |
| F7 | Control de climatización y calefacción;
Calefacción auxiliar; Calefactor de la luneta trasera; Monitorización de la presión de los neumáticos. |
| F8 | Interruptor del freno de estacionamiento eléctrico;
Interruptor de luces; Sensor de lluvia y luz; Alarma antirrobo; Conector de diagnóstico; Módulo del techo; Sistema de conexión de alarmas; Control del ángulo de los faros. |
| F9 | Electrónica de la columna de dirección |
| F10 | Pantalla del sistema de audio-navegación |
| F11 | Módulo de control del lado izquierdo del sistema eléctrico del vehículo |
| F12 | Elementos del sistema de infoentretenimiento |
| F13 | Pretensor del cinturón de seguridad del lado del conductor;
Airbag. |
| F14 | Control del ventilador del sistema de calefacción y aire acondicionado |
| F15 | Bloqueo electrónico de la columna de dirección;
Módulo de control de acceso confort. |
| F16 | Sintonizador de TV;
Antena de teléfono. |
| F17 | Panel de instrumentos (luces indicadoras) |
| F18 | Cámara trasera |
| F19 | Posicionamiento del vehículo |
| F20 | Elementos del motor;
AdBlue; Sistema de carga. |
| F21 | Columna de dirección;
Módulo del interruptor de calefacción de la columna de dirección. |
| F22 | – |
| F23 | – |
| F24 | Módulo de control del lado derecho del sistema eléctrico del vehículo |
| F25 | Elevalunas eléctricos delanteros y traseros del lado del conductor |
| F26 | Calefacción de asientos |
| Nº | Descripción |
|---|---|
| F27 | Módulo de control del sistema eléctrico del vehículo |
| F28 | Módulo de control de potencia |
| F29 | Módulo de control del sistema eléctrico del vehículo;
Iluminación interior. |
| F30 | Conector de diagnóstico |
| F31 | – |
| F32 | Cámara frontal;
Sistema de estacionamiento; Sensor ACC; Asistente de cambio de carril. |
| F33 | Airbag |
| F34 | Botones Auto Hold (freno de pendiente);
Sonido interior; Interruptor de luz de marcha atrás; Sensor de temperatura; Calefacción y alimentación del cuello; Botón de encendido superior. |
| F35 | Sensor de calidad del aire;
Espejos con atenuación automática; Conector de diagnóstico; Alimentación de la consola central. |
| F36 | Faro derecho (LED, Matrix LED) |
| F37 | Faro izquierdo (LED, Matrix LED) |
| F38 | Batería de alto voltaje |
| F39 | Elevalunas eléctricos de las puertas delanteras y traseras del lado del pasajero |
| F40 | Encendedor de cigarrillos;
Toma de corriente. |
| F41 | Pretensor del cinturón de seguridad del lado del pasajero |
| F42 | Cierre centralizado |
| F43 | – |
| F44 | Tracción total |
| F45 | Ajuste lateral del asiento del conductor |
| F46 | – |
| F47 | Limpiaparabrisas trasero |
| F48 | Sonido exterior del motor |
| F49 | Sensor de embrague;
Arranque del motor; Batería de alto voltaje; Electrónica de potencia. |
| F50 | – |
| F51 | – |
| F52 | Módulo de control del sistema de monitorización de nivel |
| F53 | Calefactor de la luneta trasera |

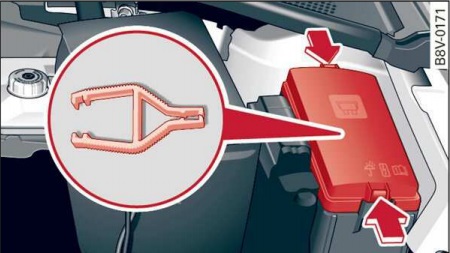

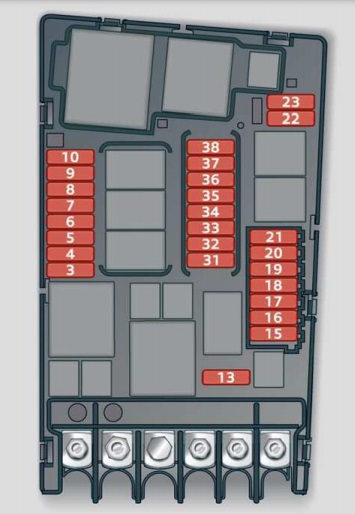

Caja de fusibles en el compartimento del motor
| Nº | Descripción |
|---|---|
| Nº | Descripción |
| F1 | – |
| F2 | – |
| F3 | Módulo de control del motor |
| F4 | Elementos del motor;
Refrigeración del motor; Calefacción auxiliar; Limpieza de gases de escape. |
| F5 | Elementos del motor;
Sistema del depósito de combustible (diésel); Tapa de GNC. |
| F6 | Interruptor de la luz de freno |
| F7 | Elementos del motor;
Bomba de agua; Sistema del depósito (motor de gasolina); Electrificación. |
| F8 | Sensor de calefacción de oxígeno |
| F9 | Elementos del motor;
Salida de escape; Módulo de control del tiempo de precalentamiento. |
| F10 | Módulo de control de combustible;
Bomba de combustible. |
| F11 | – |
| F12 | – |
| F13 | Bomba de aceite de la transmisión |
| F14 | – |
| F15 | Bocina |
| F16 | Electrónica de potencia y control;
Elementos del motor; Bobina de encendido; Módulo de opciones. |
| F17 | Control electrónico de estabilidad (ESC);
Módulo de control del motor. |
| F18 | Borne 30 (tensión de referencia);
Monitorización de la batería. |
| Nº | Descripción |
|---|---|
| F19 | Limpiaparabrisas |
| F20 | Sistema de alarma antirrobo |
| F21 | Transmisión automática |
| F22 | Diagnóstico del borne 50;
Unidad de control del motor. |
| F23 | Arranque del motor |
| F24 | – |
| F25 | – |
| F26 | – |
| F27 | – |
| F28 | – |
| F29 | – |
| F30 | – |
| F31 | Bomba de vacío;
Bomba de agua; Bomba de alta presión; Inyectores de combustible. |
| F32 | – |
| F33 | Depósito de presión de freno;
Recuperación. |
| F34 | Asistencia de frenos |
| F35 | Sistema de aire acondicionado |
| F36 | Faro delantero izquierdo |
| F37 | Calefacción auxiliar |
| F38 | Faro delantero izquierdo |
Audi A3 y S3 8Y – esquema de la caja de fusibles
Año de fabricación: 2022.
Caja de fusibles en el habitáculo
Volante a la izquierda

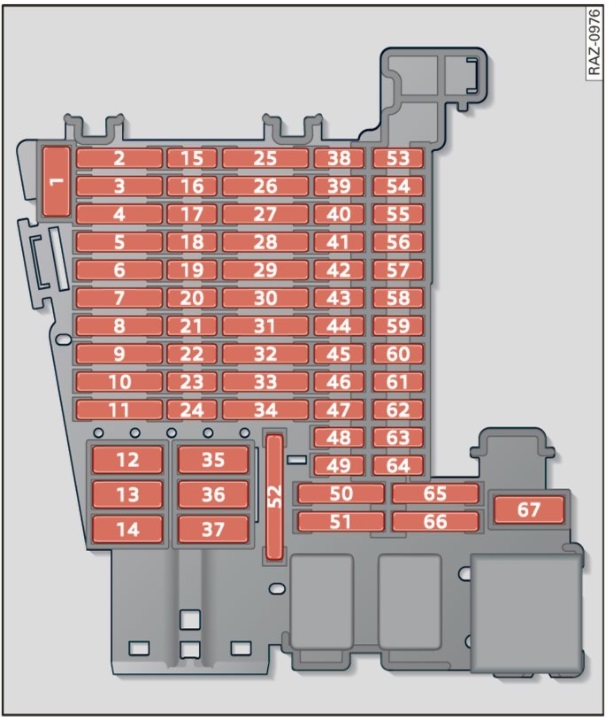

Volante a la derecha
| Número | Descripción |
|---|---|
| Número | Descripción |
| F1 | – |
| F2 | – |
| F3 | Gancho de remolque |
| F4 | Limpieza de gases de escape;
Elementos de transmisión. |
| F5 | Palanca de cambios automática |
| F6 | Módulo de control del sistema eléctrico del vehículo |
| F7 | Módulo de control del sistema eléctrico;
Control de calefacción de asientos. |
| F8 | Techo panorámico de cristal |
| F9 | Módulo de control de la puerta delantera del lado del conductor;
Elevalunas eléctrico trasero del lado del conductor. |
| F10 | – |
| F11 | Gancho de remolque |
| F12 | Módulo de control del sistema eléctrico del vehículo |
| F13 | Módulo de control del sistema eléctrico del vehículo |
| F14 | Sistema de audio |
| F15 | – |
| F16 | Módulo de control del airbag |
| F17 | Limpieza de gases de escape |
| F18 | Bloqueo de la columna de dirección;
Acceso y arranque del módulo de control de autorización. |
| F19 | Panel de instrumentos;
Módulo de conexión de alarmas |
| F20 | USB;
Sistema de infoentretenimiento. |
| F21 | Módulo de control de los sistemas de asistencia al conductor;
Sistema de cámaras; Asistente de carril; Cubierta del maletero. |
| F22 | – |
| F23 | Soporte lumbar del asiento delantero del pasajero |
| F24 | Módulo de control de la tracción total |
| F25 | Pretensor del cinturón de seguridad, delantero izquierdo |
| F26 | Módulo de control de la puerta delantera del lado del pasajero;
Elevalunas eléctrico trasero del lado del pasajero. |
| F27 | Pretensor del cinturón de seguridad, delantero derecho |
| F28 | Punto de interrupción de emergencia de la batería de alto voltaje |
| F29 | Gancho de remolque |
| Número | Descripción |
|---|---|
| F30 | Sistema de infoentretenimiento |
| F31 | Dispositivo de remolque |
| F32 | – |
| F33 | Soporte lumbar del lado del conductor delantero |
| F34 | – |
| F35 | Módulo de control del sistema eléctrico del vehículo |
| F36 | Ventilador del sistema de aire acondicionado |
| F37 | Cubierta del maletero |
| F38 | – |
| F39 | Columna de dirección electrónica |
| F40 | Alarma antirrobo |
| F41 | Conector de diagnóstico |
| F42 | Palanca de cambios automática |
| F43 | Monitorización de la presión de los neumáticos;
Control de climatización; Calefacción estacionaria; Sensor de temperatura interior; Relé de calefacción de la luneta trasera. |
| F44 | Sensor de partículas;
Módulo de control de la electrónica del techo; Botón del freno de estacionamiento; Alarma antirrobo; Conector de diagnóstico; Ajuste de la intensidad de los faros; Módulo de control de apertura de la puerta del garaje; Interruptor de luces; Sensor de luz y lluvia. |
| F45 | Columna de dirección electrónica |
| F46 | Control de volumen;
Pantalla central; Pantalla Head-up. |
| F47 | Control de suspensión |
| F48 | USB |
| F49 | – |
| F50 | – |
| F51 | – |
| F52 | Tensión 12V |
| F58 | Módulo de control de los sistemas de asistencia al conductor;
Cámara frontal; Asistencia de estacionamiento. |
| F59 | Sistema de aire acondicionado;
Sonido exterior; Espejo retrovisor; Interruptor de luz de marcha atrás; Panel de control de la consola central; Sensor de calidad del aire; Relé de la toma de 12 V. |
| F60 | Conector de diagnóstico |
| F61 | Sensor de posición del embrague;
Sistema de tracción eléctrica; Batería de alto voltaje. |
| F64 | Sistema de detección de pasajeros del lado del pasajero;
Desactivación del testigo del airbag del lado del pasajero. |
| F65 | Sonido exterior |
| F66 | Limpiaparabrisas trasero |
| F67 | Desempañador de la luneta trasera |
Caja de fusibles en el compartimento del motor
| Número | Descripción |
|---|---|
| Número | Descripción |
| F1 | – |
| F2 | Módulo de control del sistema de transmisión;
Control electrónico de estabilidad (ESC); ABS. |
| F3 | Elementos del motor;
Bomba de combustible; Aire acondicionado; Cargador de alto voltaje; Propulsión eléctrica. |
| F4 | Faro izquierdo |
| F5 | Faro derecho |
| F6 | – |
| F7 | Refrigeración del aceite de la transmisión |
| F8 | Asistencia de frenado |
| F9 | Bocina |
| F10 | Limpiaparabrisas |
| F11 | Sistema de aire acondicionado |
| F12 | Módulo de control de la transmisión |
| F13 | Control electrónico de estabilidad (ESC);
ABS. |
| F14 | Calefacción estacionaria;
Generador de sonido. |
| F15 | Control electrónico de estabilidad (ESC);
ABS. |
| F16 | Transmisión automática |
| Número | Descripción |
|---|---|
| F17 | Limpieza de gases de escape;
Aire acondicionado; Calefacción estacionaria. |
| F18 | Aire acondicionado;
Calefacción estacionaria. |
| F19 | – |
| F20 | – |
| F21 | Módulo de control del sistema de transmisión |
| F22 | Arranque del motor |
| F23 | Módulo de control del sistema de transmisión |
| F24 | Elementos del motor;
Módulo diésel; Limpieza de gases de escape; Diagnóstico de fugas de combustible; Sensor de nivel y temperatura del aceite; Refrigeración del motor. |
| F25 | Elementos del motor;
Limpieza de gases de escape. |
| F26 | Elementos del motor;
Válvulas de escape; Diagnóstico de fugas de combustible; Refrigeración del motor; Refrigeración del aceite de la transmisión; Limpieza de gases de escape. |
| F27 | Sensor de oxígeno calentado |
| F28 | Elementos del motor |
| F29 | Bomba de combustible;
Módulo de control de la transmisión. |
| F30 | Refrigeración del motor |
| F31 | – |
| F32 | – |
| F33 | Aire acondicionado;
Calefacción estacionaria. |
