Skoda Citigo iV (2020-2021) – caja de fusibles

1

Juego de intermitentes;

Sistema de gestión del motor.

2

Batería de alto voltaje;

Conexión de diagnóstico;

Aire acondicionado.

3

No utilizado

4

No utilizado

5

Control bajo el volante (control de crucero, luces);

Sistema de gestión de energía a bordo.

6

Ajuste eléctrico de los espejos exteriores;

Interruptor de luces;

Luces.

7

Sistema de gestión del motor

8

Carga de la batería de alto voltaje;

Palanca de cambios;

Servofreno;

Sistema de control de tracción.

9

Airbag;

Llave de desactivación del airbag del pasajero.

10

Sistema de asistencia al estacionamiento

11

Cámara frontal para sistemas de asistencia

12

No utilizado

13

No utilizado

14

Limpiaparabrisas trasero

15

26

Juego de intermitentes, relé principal

27

Iluminación interior

28

Conector de diagnóstico

29

Componentes electrónicos

30

Calefacción de los espejos exteriores

31

Ventilador del radiador

32

Intermitentes y luz de freno;

Luces diurnas.

33

No utilizado

34

No utilizado

35

No utilizado

36

A 12 V

37

No utilizado

38

Dispositivo de infoentretenimiento

39

No utilizado

40

Sistema de gestión del motor

41

Cierre centralizado

Fusibles en el compartimento del motor

Acerca del Skoda Citigo iV (2020-2021)

El Škoda Citigo iV es el primer modelo totalmente eléctrico de la marca Škoda, presentado en los años 2020-2021. Este coche urbano compacto es ideal para el transporte en la ciudad gracias a sus pequeñas dimensiones y su propulsión ecológica. El Citigo iV está equipado con un motor eléctrico de 61 kW (83 CV) y una batería de 36,8 kWh, lo que le permite una autonomía de hasta 260 kilómetros con una sola carga según la norma WLTP. Gracias a la carga rápida, la batería se puede cargar al 80% de su capacidad en aproximadamente una hora. El interior del vehículo está diseñado para ofrecer el máximo confort y funcionalidad, ofreciendo tecnologías modernas como un sistema de infoentretenimiento con soporte para smartphones.

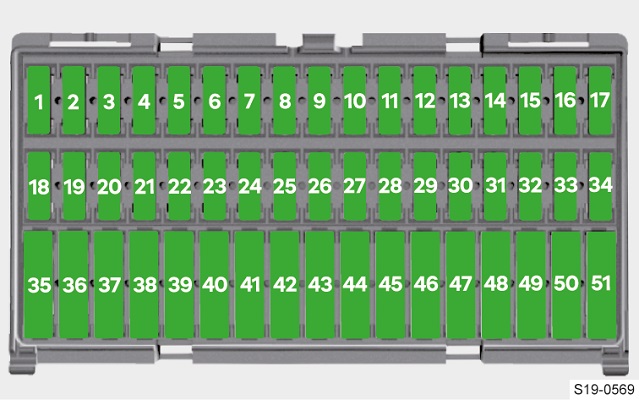

Esquema de la caja de fusibles del Skoda Citigo iV

Esta página muestra el esquema de la caja de fusibles para el modelo Škoda Citigo iV, que es esencial para comprender y mantener el sistema eléctrico del vehículo. En el Citigo iV, la caja de fusibles se encuentra típicamente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su disposición y funciones.
