Skoda Yeti (2009-2017) – caja de fusibles
En este artículo, encontrarás diagramas de la caja de fusibles del Skoda Yeti (2009-2017), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Skoda Yeti (2009) – esquema de la caja de fusibles
Año de fabricación: 2009.
El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Yeti es el fusible n.º 26 (toma de corriente en el maletero) y el n.º 30 (encendedores de cigarrillos delanteros y traseros) en la caja de fusibles del salpicadero.
Codificación de colores de los fusibles
| Color del fusible | Amperios [A] |
|---|---|
| marrón claro | 5 |
| marrón oscuro | 7,5 |
| rojo | 10 |
| azul | 15 |
| amarillo | 20 |
| blanco | 25 |
| verde | 30 |
| naranja | 40 |
| rojo | 50 |
Caja de fusibles en el compartimento del motor (versión 1)
| Número | Descripción | Amperios [A] |
| F1 | Módulo de control central;
Faro principal derecho; Luz trasera derecha. |
30 |
| F2 | Válvulas para ABS | 20 |
| F3 | No asignado | – |
| F4 | Circuito de medición | 5 |
| F5 | Bocina | 15 |
| F6 | No asignado | – |
| F7 | Válvula para dosificación de combustible | 15 |
| F8 | No asignado | |
| F9 | Filtro de carbón activo;
Válvula de recirculación de gases de escape. |
10 |
| F10 | Bomba para diagnóstico de fugas | 10 |
| F11 | Sonda lambda antes del catalizador;
Unidad de control del motor. |
10 |
| F12 | Sonda lambda después del catalizador | 10 |
| F13 | Unidad de control de la transmisión automática | 15 |
| F14 | No asignado | – |
| F15 | Bomba de refrigerante | 10 |
| F 16 | No asignado | |
| F17 | Juego de intermitentes;
Palanca del limpiaparabrisas delantero y palanca de intermitentes. |
5 |
| F18 | Amplificador de audio (sistema de audio) | 30 |
| F19 | Radio | 30 |
| F20 | Teléfono | 5 |
| F21 | No asignado | – |
| F22 | No asignado | – |
| F23 | Unidad de control del motor | 10 |
| F24 | Unidad de control para bus CAN | 5 |
| F25 | No asignado | – |
| F26 | No asignado | – |
| F27 | No asignado | – |
| F28 | Unidad de control del motor | 15 |
| F29 | Arranque para el funcionamiento de la bomba de refrigerante | 5 |
| F30 | Unidad de control para calefacción adicional | 20 |
| F31 | Limpiaparabrisas delantero | 30 |
| F32 | No asignado | – |
| F33 | No asignado | – |
| F34 | No asignado | – |
| F35 | No asignado | – |
| F36 | No asignado | – |
| F37 | No asignado | – |
| F38 | Ventilador del radiador, válvulas | 10 |
| F39 | Interruptor del pedal del embrague;
Interruptor del pedal del freno. |
5 |
| F40 | Bobinas de encendido | 20 |
| F41 | No asignado | – |
| F42 | Arranque de la bomba de combustible | 5 |
| F43 | No asignado | – |
| F44 | No asignado | – |
| F45 | No asignado | – |
| F46 | No asignado | – |
| F47 | Módulo de control central;
Faro principal izquierdo; Luz trasera izquierda. |
30 |
| F48 | Bomba para ABS | 40 |
| F49 | Alimentación para terminal 15 (encendido activado) | 40 |
| F50 | No asignado | – |
| F51 | No asignado | – |
| F52 | Relé de alimentación – terminal X a) | 40 |
| F53 | Equipamiento adicional | 50 |
| F54 | No asignado | – |
| a) Para evitar una descarga innecesaria de la batería durante el arranque del motor, los elementos eléctricos de este terminal se desactivan automáticamente. | ||
Caja de fusibles en el compartimento del motor (versión 2)
Skoda Yeti – fusibles – compartimento del motor (versión 2)
| Número | Descripción | Amperios [A] |
| F1 | No asignado | – |
| F2 | Unidad de control de la transmisión automática DQ 200 | 30 |
| F3 | Circuito de medición | 5 |
| F4 | Válvulas para ABS | 30/20 |
| F5 | Unidad de control de la transmisión automática | 15 |
| F6 | Juego de indicadores;
Palanca del limpiaparabrisas delantero y palanca de intermitentes. |
5 |
| F7 | Terminal de alimentación 15, arranque | 40 |
| F8 | Radio | 15 |
| F9 | Teléfono | 5 |
| F10 | Unidad de control del motor, relé principal | 5/10 |
| F11 | Unidad de control para calefacción adicional | 20 |
| F12 | Unidad de control para bus CAN | 5 |
| F13 | Unidad de control del motor | 15/30 |
| F14 | Encendido | 20 |
| F15 | Sonda lambda;
Sensor NOx; Relé de la bomba de combustible. |
15 |
| Relé del sistema de bujías incandescentes | 5 | |
| F 16 | Unidad de control central;
Faro principal derecho; Luz trasera derecha |
30 |
| F17 | Bocina | 15 |
| F18 | Amplificador para procesador de audio digital | 30 |
| F19 | Limpiaparabrisas delantero | 30 |
| F20 | Bomba de agua | 10 |
| F21 | Sonda lambda | 10/15 |
| F22 | Interruptor del pedal del embrague;
Interruptor del pedal del freno. |
5 |
| F23 | Bomba de aire secundario | 5 |
| Medidor de masa de aire | 10 | |
| Bomba de combustible de alta presión | 15 | |
| F24 | Filtro de carbón activo;
Válvula de recirculación de gases de escape. |
10 |
| F25 | Bomba para ABS | 30/40 |
| F26 | Unidad de control;
Faro principal izquierdo; Luz trasera izquierda. |
30 |
| F27 | Bomba de aire secundario | 40 |
| Sistema de bujías incandescentes | 50 | |
| F28 | No asignado | – |
| F29 | Terminal de alimentación 30 | 50 |
| F30 | Terminal Xa) | 40 |
| a) Para evitar una descarga innecesaria de la batería durante el arranque del motor, los elementos eléctricos de este terminal se desactivan automáticamente. | ||

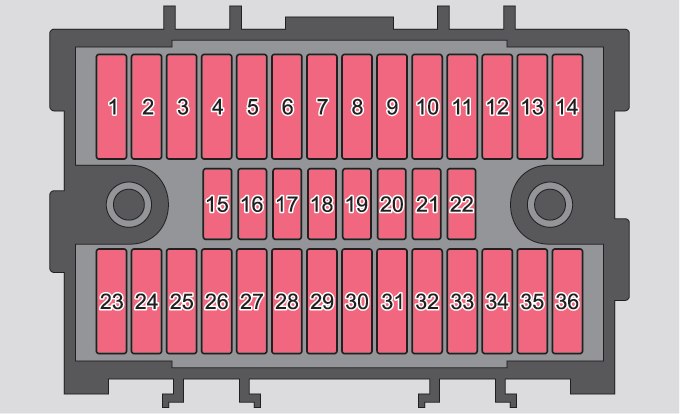

Caja de fusibles en el salpicadero
| N.º | Descripción | Amperios [A] |
| 1 | Calefacción de la ventilación de la caja de fusibles (motor diésel) | 10 |
| Unidad de control de la transmisión automática DQ200 | 10 | |
| 2 | Dispositivo de remolque | 20 |
| 3 | Dispositivo de remolque | 15 |
| 4 | No asignado | – |
| 5 | Ventilador de aire para calefacción;
Ventilador del radiador; Sistema de aire acondicionado; Climatronic. |
40 |
| 6 | Limpiaparabrisas trasero | 15 |
| 7 | No asignado | – |
| 8 | Dispositivo de remolque | 15 |
| 9 | Módulo de control central – iluminación interior | 10 |
| 10 | Sensor de lluvia, interruptor de luz, toma de diagnóstico | 10 |
| 11 | Intermitente izquierdo | 10 |
| 12 | Intermitente derecho | 10 |
| 13 | Radio;
Cambiador para navegación móvil. |
15 |
| 14 | Dispositivo de remolque | 5 |
| 15 | Interruptor de luz | 5 |
| 16 | Boquillas de lavado calefactadas, regulador de calefacción de asiento | 5 |
| 17 | Unidad de control para la regulación de luces y giro de faros | 5 |
| 18 | Conector de diagnóstico, unidad de control del motor, sensor de freno | 10 |
| 19 | Unidad de control ABS, ESP;
Interruptor de control de presión de neumáticos; Unidad de control de asistencia de estacionamiento; Interruptor de modo Offroad. |
5 |
| 20 | Interruptor y unidad de control del airbag | 5 |
| 21 | WIV;
Luz de control; Espejos retrovisores calefactados; Sensor de presión; Preparación para teléfono; Medidor de masa de aire. |
5 |
| 22 | Juego de indicadores;
Unidad de control electromecánica; Asistencia a la dirección; Haldex. |
5 |
| 23 | Cierre centralizado y cubierta del capó | 15 |
| 24 | Ventana trasera eléctrica | 30 |
| 25 | Calefacción de la luneta trasera | 25 |
| Calefacción de la luneta trasera;
Calefacción adicional (calefacción y ventilación en parado). |
30 | |
| 26 | Conector de alimentación en el maletero | 20 |
| 27 | Techo corredizo y abatible eléctrico;
Parasol eléctrico. |
30 |
| 28 | Relé de la bomba de combustible;
Unidad de control de la bomba de combustible; Válvulas de inyección. |
15 |
| 29 | Parabrisas delantero | 30 |
| 30 | Encendedor de cigarrillos delantero y trasero | 20 |
| 31 | Sistema de limpieza de faros | 20 |
| 32 | Calefacción de los asientos delanteros | 20 |
| 33 | Calefacción;
Aire acondicionado; Climatronic. |
7,5 |
| 34 | Alarma, bocina de reserva | 5 |
| 35 | Unidad de control de la transmisión automática DQ200 | 10 |
| 36 | No asignado | – |
Skoda Yeti (2010) – esquema de la caja de fusibles
Año de fabricación: 2010.
El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Yeti es el fusible n.º 26 (toma de corriente en el maletero) y el n.º 30 (encendedores de cigarrillos delanteros y traseros) en la caja de fusibles del salpicadero.
Codificación de colores de los fusibles
| Color del fusible | Amperios [A] |
|---|---|
| marrón claro | 5 |
| marrón oscuro | 7,5 |
| rojo | 10 |
| azul | 15 |
| amarillo | 20 |
| blanco | 25 |
| verde | 30 |
| naranja | 40 |
| rojo | 50 |

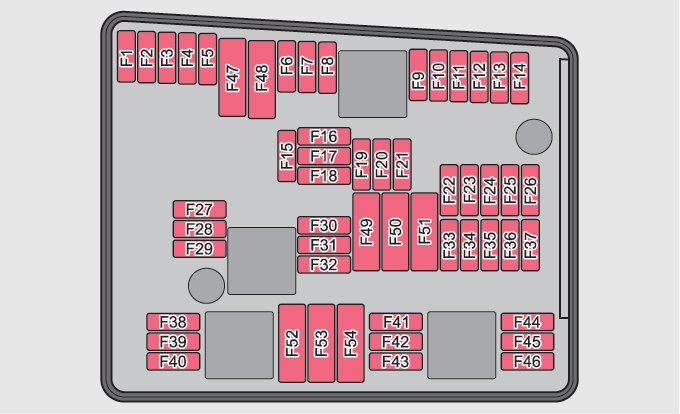

Caja de fusibles en el compartimento del motor (versión 1)
| N.º | Descripción | Amperios [A] |
| F1 | Unidad de control; Faro principal derecho; Faro trasero derecho. | 30 |
| F2 | Válvulas para ABS | 20 |
| F3 | No asignado | – |
| F4 | Circuito de medición | 5 |
| F5 | Bocina | 15 |
| F6 | No asignado | – |
| F7 | Válvula para dosificación de combustible | 15 |
| F8 | No asignado | |
| F9 | Filtro de carbón activo; Válvula de recirculación de gases de escape. | 10 |
| F10 | Bomba de diagnóstico de fugas | 10 |
| F11 | Sonda lambda antes del catalizador; Unidad de control del motor. | 10 |
| F12 | Sonda lambda después del catalizador | 10 |
| F13 | Unidad de control de la transmisión automática | 15 |
| F14 | No asignado | – |
| F15 | Bomba de refrigerante | 10 |
| F 16 | No asignado | |
| F17 | Juego de intermitentes; Palanca del limpiaparabrisas delantero y palanca de intermitentes. | 5 |
| F18 | Amplificador de audio (sistema de audio) | 30 |
| F19 | Radio | 30 |
| F20 | Teléfono | 5 |
| F21 | No asignado | – |
| F22 | No asignado | – |
| F23 | Unidad de control del motor | 10 |
| F24 | Unidad de control para bus CAN | 5 |
| F25 | No asignado | – |
| F26 | No asignado | – |
| F27 | No asignado | – |
| F28 | Unidad de control del motor | 15 |
| F29 | Arranque para la bomba de refrigerante | 5 |
| F30 | Unidad de control para calefacción adicional | 20 |
| F31 | Limpiaparabrisas delantero | 30 |
| F32 | No asignado | – |
| F33 | No asignado | – |
| F34 | No asignado | – |
| F35 | No asignado | – |
| F36 | No asignado | – |
| F37 | No asignado | – |
| F38 | Ventilador del radiador, válvulas | 10 |
| F39 | Interruptor del pedal del embrague; Interruptor del pedal del freno. | 5 |
| F40 | Bobinas de encendido | 20 |
| F41 | No asignado | – |
| F42 | Arranque de la bomba de combustible | 5 |
| F43 | No asignado | – |
| F44 | No asignado | – |
| F45 | No asignado | – |
| F46 | No asignado | – |
| F47 | Unidad de control central; Faro principal izquierdo; Faro trasero izquierdo. | 30 |
| F48 | Bomba para ABS | 40 |
| F49 | Alimentación para terminal 15 (encendido activado) | 40 |
| F50 | No asignado | – |
| F51 | No asignado | – |
| F52 | Relé de alimentación – terminal X a) | 40 |
| F53 | Accesorios | 50 |
| F54 | No asignado | – |
| a) Para evitar una descarga innecesaria de la batería durante el arranque del motor, los elementos eléctricos de este terminal se desactivan automáticamente. | ||

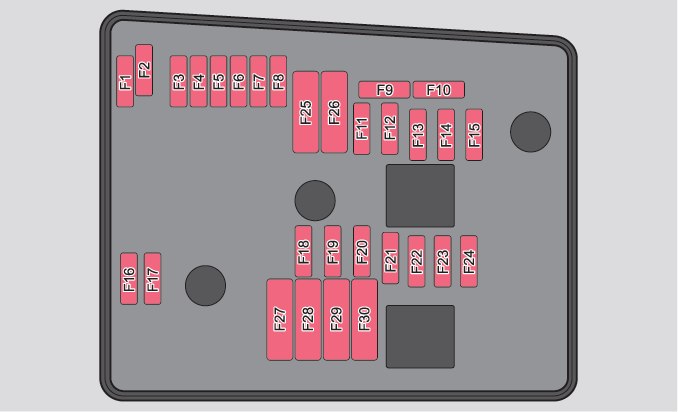

Caja de fusibles en el compartimento del motor (versión 2)
| Número | Descripción | Amperios [A] |
| F1 | No asignado | – |
| F2 | Unidad de control de la transmisión automática DQ 200 | 30 |
| F3 | Circuito de medición | 5 |
| F4 | Válvulas para ABS | 30/20 |
| F5 | Unidad de control de la transmisión automática | 15 |
| F6 | Juego de indicadores; Palanca del limpiaparabrisas delantero y palanca de intermitentes. | 5 |
| F7 | Conector de alimentación 15, arranque | 40 |
| F8 | Radio | 15 |
| F9 | Teléfono | 5 |
| F10 | Unidad de control del motor, relé principal. | 5/10 |
| F11 | Unidad de control para calefacción adicional | 20 |
| F12 | Unidad de control para bus CAN | 5 |
| F13 | Unidad de control del motor | 15/30 |
| F14 | Encendido | 20 |
| F15 | Sonda lambda; Sensor NOx; Relé de la bomba de combustible. | 15 |
| Relé del sistema de bujías incandescentes | 5 |
| F 16 | Unidad de control; Faro principal derecho; Faro trasero derecho. | 30 |
| F17 | Bocina | 15 |
| F18 | Amplificador para procesador de audio digital | 30 |
| F19 | Limpiaparabrisas delantero | 30 |
| F20 | Válvula de control de presión de combustible | 10 |
| F21 | Sonda lambda | 10/15 |
| F22 | Interruptor del pedal del embrague; Interruptor del pedal del freno. | 5 |
| F23 | Bomba de líquido refrigerante | 5 |
| Válvula solenoide de control de presión de sobrealimentación; Válvula de conmutación del radiador. | 10 | |
| F24 | Filtro de carbón activo; Válvula de recirculación de gases de escape. | 10 |
| F25 | Unidad de control ABS | 40 |
| F26 | Unidad de control; Faro principal izquierdo; Faro trasero izquierdo. | 30 |
| F27 | Sistema de bujías incandescentes | 50 |
| F28 | No asignado | – |
| F29 | Alimentación del habitáculo | 50 |
| F30 | Terminal Xa) | 40 |
| a) Para evitar una descarga innecesaria de la batería durante el arranque del motor, los elementos eléctricos de este terminal se desactivan automáticamente. | ||
Caja de fusibles en el salpicadero
| N.º | Descripción | Amp [A] |
| 1 | Calefacción de la ventilación de la transmisión (motor diésel). | 10 |
| Unidad de control de la transmisión automática DQ200 | 10 | |
| 2 | Dispositivo de remolque | 20 |
| 3 | Dispositivo de remolque | 15 |
| 4 | No asignado | – |
| 5 | Ventilador de aire para calefacción; Ventilador del radiador; Sistema de aire acondicionado; Climatronic. | 40 |
| 6 | Limpiaparabrisas trasero | 15 |
| 7 | No asignado | – |
| 8 | Dispositivo de remolque | 15 |
| 9 | Módulo de control central – iluminación interior | 10 |
| 10 | Sensor de lluvia; Interruptor de luz; Conector de diagnóstico. | 10 |
| 11 | Intermitente izquierdo | 10 |
| 12 | Intermitente derecho | 10 |
| 13 | Radio, cambiador para navegación móvil | 15 |
| 14 | Dispositivo de remolque | 5 |
| 15 | Interruptor de luz | 5 |
| 16 | Boquillas de lavado calefactadas; Regulador de calefacción de asiento. | 5 |
| 17 | Unidad de control para la regulación de luces y giro de faros. | 5 |
| 18 | Toma de diagnóstico; Unidad de control del motor; Sensor de freno. | 10 |
| 19 | Unidad de control ABS, ESP; Interruptor de control de presión de neumáticos; Unidad de control de asistencia de estacionamiento; Interruptor de modo Offroad. | 5 |
| 20 | Interruptor y unidad de control del airbag | 5 |
| 21 | WIV; Luz de parada; Espejos calefactados; Sensor de presión; Preparación para teléfono; Medidor de masa de aire. | 5 |
| 22 | Juego de indicadores; Unidad de control de dirección asistida electromecánica; Haldex. | 5 |
| 23 | Cierre centralizado y cubierta del motor | 15 |
| 24 | Ventana trasera eléctrica | 30 |
| 25 | Calefacción de la luneta trasera | 25 |
| Calefacción de la luneta trasera, Calefacción adicional (calefacción y ventilación en parado). | 30 | |
| 26 | Toma de corriente en el maletero | 20 |
| 27 | Techo corredizo eléctrico; Parasol eléctrico. | 30 |
| 28 | Relé de la bomba de combustible; Unidad de control de la bomba de combustible; Válvulas de inyección. | 15 |
| 29 | Parabrisas delantero | 30 |
| 30 | Encendedor de cigarrillos delantero y trasero | 20 |
| 31 | Sistema de limpieza de faros | 20 |
| 32 | Calefacción de los asientos delanteros | 20 |
| 33 | Calefacción, aire acondicionado; Climatronic. | 7,5 |
| 34 | Alarma, bocina de reserva | 5 |
| 35 | Unidad de control de la transmisión automática DQ200 | 10 |
| 36 | No asignado | – |
Skoda Yeti (2011) – esquema de fusibles
Año de fabricación: 2011.
El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Yeti es el fusible #26 (toma de corriente en el maletero) y el #30 (encendedores de cigarrillos delanteros y traseros) en la caja de fusibles del salpicadero.
Codificación de colores de los fusibles
| Color del fusible | Amperaje [A] |
|---|---|
| marrón claro | 5 |
| marrón oscuro | 7,5 |
| rojo | 10 |
| azul | 15 |
| amarillo | 20 |
| blanco | 25 |
| verde | 30 |
| naranja | 40 |
| rojo | 50 |
Esquema de fusibles en el compartimento del motor
| N.º | Descripción | Amperaje [A] |
| F1 | No asignado | – |
| F2 | Controlador de transmisión automática DQ 200 | 30 |
| F3 | Circuito de medición | 5 |
| F4 | Unidad de control ABS | 20 |
| F5 | Controlador de transmisión automática | 15 |
| F6 | Juego de indicadores; Palanca del limpiaparabrisas y palanca de intermitentes. | 5 |
| F7 | Conexión de alimentación 15, arranque | 40 |
| F8 | Radio | 15 |
| F9 | Teléfono | 5 |
| F10 | Unidad de control del motor, relé principal | 5/10 |
| F11 | Unidad de control para calefacción adicional | 20 |
| F12 | Unidad de control para bus CAN | 5 |
| F13 | Unidad de control del motor | 15/30 |
| F15 | Sonda lambda; Sensor NOx; Relé de la bomba de combustible. | 15 |
| Relé del sistema de bujías de encendido | 5 |
| F 16 | Unidad de control; Faro principal derecho; Faro trasero derecho. | 30 |
| F17 | Bocina | 15 |
| F18 | Amplificador para procesador de audio digital | 30 |
| F19 | Limpiaparabrisas delantero | 30 |
| F20 | Válvula de control de presión de combustible | 10 |
| F21 | Sonda lambda | 15/10/20 |
| F22 | Interruptor del pedal del embrague; Interruptor del pedal del freno. | 5 |
| F23 | Bomba de refrigerante | 5 |
| Válvula solenoide de control de presión de sobrealimentación; Válvula de conmutación del radiador. | 10 | |
| Bomba de combustible de alta presión | 15 | |
| F24 | Filtro de carbón activo; Válvula de recirculación de gases de escape. | 10 |
| F25 | Unidad de control ABS | 40 |
| F26 | Unidad de control; Faro principal izquierdo; Faro trasero izquierdo. | 30 |
| F27 | Sistema de bujías de encendido | 50 |
| F28 | Calefacción del parabrisas delantero | 50 |
| F29 | Alimentación interna | 50 |
| F30 | Terminal Xa) | 40 |
| a) Para evitar una descarga innecesaria de la batería durante el arranque del motor, los elementos eléctricos de este terminal se desactivan automáticamente. | ||
Esquema de fusibles en el salpicadero
salpicadero
| Número | Amperaje | Amperaje [A] |
| 1 | Calefacción de la ventilación de la transmisión (motor diésel) | 10 |
| Controlador de transmisión automática DQ200 | 10 | |
| 2 | Dispositivo de remolque | 20 |
| 3 | Dispositivo de remolque | 15 |
| 4 | Juego de indicadores; Palanca del limpiaparabrisas; Palanca de intermitentes. | 5 |
| 5 | Ventilador de calefacción; Ventilador del radiador; Sistema de aire acondicionado; Climatronic. | 40 |
| 6 | Limpiaparabrisas trasero | 15 |
| 7 | Teléfono | – |
| 8 | Dispositivo de remolque | 15 |
| 9 | Módulo de control central; Iluminación interior; Luz antiniebla trasera. | 10 |
| 10 | Sensor de lluvia; Interruptor de luz; Toma de diagnóstico | 10 |
| 11 | Intermitentes izquierdos | 10 |
| 12 | Intermitentes derechos | 10 |
| 13 | Radio, cambiador para navegación móvil | 15 |
| 14 | Dispositivo de remolque | 5 |
| 15 | Interruptor de luz | 5 |
| 16 | Boquillas de lavado calefactadas | 5 |
| 17 | Unidad de control para la regulación de luces y el movimiento de los faros | 5 |
| 18 | Toma de diagnóstico, controlador del motor, sensor de freno | 10 |
| 19 | Unidad de control ABS, ESP; Interruptor de control de presión de neumáticos; Unidad de control de asistencia de estacionamiento; Interruptor de modo Offroad; Botón de arranque / parada. | 5 |
| 20 | Interruptor y unidad de control del airbag | 5 |
| 21 | WIV; Luz de parada; Espejos calefactados; Sensor de presión; Preparación para teléfono; Medidor de masa de aire. | 5 |
| 22 | Juego de indicadores; Unidad de control de dirección asistida eléctrica; Haldex. | 5 |
| 23 | Cierre centralizado y cubierta del capó | 15 |
| 24 | Ventana trasera eléctrica | 30 |
| 25 | Calefacción de la luneta trasera | 25 |
| Calefacción de la luneta trasera; Calefacción adicional (calefacción y ventilación en parado). | 30 | |
| 26 | Toma de corriente en el maletero | 20 |
| 27 | Techo corredizo y abatible eléctrico; Parasol eléctrico. | 30 |
| 28 | Relé de la bomba de combustible; Controlador de la bomba de combustible; Inyectores. | 15 |
| 29 | Parabrisas delantero | 30 |
| 30 | Encendedor de cigarrillos delantero y trasero | 20 |
| 31 | Sistema de limpieza de faros | 20 |
| 32 | Calefacción del asiento delantero; Regulador de calefacción del asiento. | 20 |
| 33 | Calefacción; Aire acondicionado; Climatronic | 7,5 |
| 34 | Alarma, bocina de reserva | 5 |
| 35 | Controlador de transmisión automática DQ200 | 10 |
| 36 | No asignado | – |
Skoda Yeti (2012) – esquema de la caja de fusibles
Año de fabricación: 2012.
El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Yeti es el fusible n.º 26 (toma de corriente en el maletero) y el n.º 30 (encendedores de cigarrillos delanteros y traseros) en la caja de fusibles del salpicadero.
Codificación de colores de los fusibles
| Color del fusible | Amperios [A] |
|---|---|
| marrón claro | 5 |
| marrón oscuro | 7,5 |
| rojo | 10 |
| azul | 15 |
| amarillo | 20 |
| blanco | 25 |
| verde | 30 |
| naranja | 40 |
| rojo | 50 |
Caja de fusibles en el compartimento del motor
| Número | Descripción |
| F1 | No asignado |
| F2 | Controlador de transmisión automática DQ 200 |
| F3 | Circuito de medición |
| F4 | Unidad de control ABS |
| F5 | Controlador de transmisión automática |
| F6 | Juego de indicadores; Palanca del limpiaparabrisas y palanca de intermitentes |
| F7 | Conexión de alimentación 15, arranque |
| F8 | Radio |
| F9 | Teléfono |
| F10 | Unidad de control del motor, relé principal |
| F11 | Unidad de control para calefacción adicional |
| F12 | Unidad de control para bus CAN |
| F13 | Unidad de control del motor |
| F14 | Encendido |
| F15 | Sonda lambda; Sensor NOx; Relé de la bomba de combustible. |
| Relé del sistema de bujías incandescentes |
| F 16 | Unidad de control; Faro principal derecho; Faro trasero derecho. |
| F17 | Bocina |
| F18 | Amplificador para procesador de audio digital |
| F19 | Limpiaparabrisas delantero |
| F20 | Válvula de control de presión de combustible |
| F21 | Sonda lambda |
| F22 | Interruptor del pedal del embrague; Interruptor del pedal del freno. |
| F23 | Bomba de refrigerante |
| Válvula solenoide de control de presión de sobrealimentación; Válvula de conmutación del radiador. | |
| Bomba de combustible de alta presión | |
| F24 | Filtro de carbón activo; Válvula de recirculación de gases de escape. |
| F25 | Unidad de control ABS |
| F26 | Unidad de control; Faro principal izquierdo; Faro trasero izquierdo. |
| F27 | Sistema de bujías incandescentes |
| F28 | Calefacción del parabrisas delantero |
| F29 | Alimentación interna |
| F30 | Terminal Xa) |
| a) Para evitar una descarga innecesaria de la batería durante el arranque del motor, los elementos eléctricos de este terminal se desactivan automáticamente. | |
Caja de fusibles en el salpicadero
| N.º | Descripción |
| 1 | Calefacción de la ventilación de la transmisión (motor diésel) |
| Controlador de transmisión automática DQ200 | |
| 2 | Dispositivo de remolque |
| 3 | Dispositivo de remolque |
| 4 | Juego de indicadores; Palanca del limpiaparabrisas; Palanca de intermitentes. |
| 5 | Ventilador de aire para calefacción; Ventilador del radiador; Sistema de aire acondicionado; Climatronic. |
| 6 | Limpiaparabrisas trasero |
| 7 | Teléfono |
| 8 | Dispositivo de remolque |
| 9 | Módulo de control central; Iluminación interior; Luz antiniebla trasera. |
| 10 | Sensor de lluvia; Interruptor de luz; Conector de diagnóstico. |
| 11 | Luces de giro a la izquierda |
| 12 | Luces de giro a la derecha |
| 13 | Radio, cambiador para navegación móvil |
| 14 | Dispositivo de remolque |
| 15 | Interruptor de luz |
| 16 | Boquillas calefactadas para limpiaparabrisas |
| 17 | Unidad de control para la regulación de luces y el giro de los faros |
| 18 | Toma de diagnóstico; Controlador del motor; Sensor de freno. |
| 19 | Unidad de control ABS, ESP; Interruptor de control de presión de neumáticos; Unidad de control de asistencia de estacionamiento; Interruptor de modo Offroad; Botón de arranque / parada. |
| 20 | Interruptor y unidad de control del airbag |
| 21 | WIV; Luz de posición; Espejos calefactados; Sensor de presión; Preparación para teléfono; Medidor de masa de aire. |
| 22 | Juego de indicadores; Unidad de control de dirección asistida eléctrica; Haldex. |
| 23 | Cierre centralizado y cubierta del capó |
| 24 | Ventana trasera eléctrica |
| 25 | Calefacción de la luneta trasera |
| Calefacción de la luneta trasera; Calefacción adicional (calefacción y ventilación en reposo). | |
| 26 | Toma de corriente en el maletero |
| 27 | Techo corredizo y abatible eléctrico; Parasol eléctrico |
| 28 | Relé de la bomba de combustible; Controlador de la bomba de combustible; Inyectores. |
| 29 | Parabrisas delantero |
| 30 | Encendedor de cigarrillos delantero y trasero |
| 31 | Sistema de limpieza de faros |
| 32 | Calefacción del asiento delantero; Regulador de calefacción del asiento. |
| 33 | Calefacción; Aire acondicionado; Climatronic. |
| 34 | Alarma; Bocina de reserva. |
| 35 | Controlador de transmisión automática DQ200 |
| 36 | Reproductor de DVD |
Skoda Yeti (2013) – esquema de fusibles
Año de fabricación: 2013.
El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Yeti (2017) es el fusible #26 (toma de corriente en el maletero) y el #30 (encendedores de cigarrillos delanteros y traseros) en la caja de fusibles del salpicadero.
Codificación de colores de los fusibles
| Color del fusible | Amperios [A] |
|---|---|
| marrón claro | 5 |
| marrón oscuro | 7,5 |
| rojo | 10 |
| azul | 15 |
| amarillo | 20 |
| blanco | 25 |
| verde | 30 |
| naranja | 40 |
| rojo | 50 |
Cuadro de fusibles en el salpicadero
| Número | Descripción |
| 1 | Calefacción ventilación transmisión (motor diésel), Unidad de control de transmisión automática DQ200 |
| 2 | Dispositivo de remolque |
| 3 | Dispositivo de remolque |
| 4 | Juego de indicadores; Palanca del limpiaparabrisas delantero; Palanca de intermitentes; Cámara. |
| 5 | Ventilador de calefacción; Ventilador del radiador; Sistema de aire acondicionado; Climatronic. |
| 6 | Limpiaparabrisas trasero |
| 7 | Teléfono |
| 8 | Dispositivo de remolque |
| 9 | Unidad de control de tensión del vehículo – iluminación interior, luz antiniebla trasera |
| 10 | Sensor de lluvia, interruptor de luces, conector de diagnóstico |
| 11 | Luces de giro a la izquierda |
| 12 | Luces de giro a la derecha |
| 13 | Radio, cambiador para navegación móvil |
| 14 | Dispositivo de remolque |
| 15 | Interruptor de luces |
| 16 | Haldex |
| 17 | Unidad de control para la regulación de luces y el giro de los faros |
| 18 | Toma de diagnóstico; Unidad de control del motor; Sensor de freno. |
| 19 | Unidad de control ABS, ESP; Interruptor de control de presión de neumáticos; Unidad de control de asistencia de estacionamiento; Interruptor de modo OFF ROAD; Botón START STOP. |
| 20 | Interruptor y unidad de control del airbag |
| 21 | WIV; Luz de posición; Espejos eléctricos; Sensor de presión; Preparación para teléfono; Medidor de masa de aire. |
| 22 | Juego de indicadores; Unidad de control de dirección asistida electromecánica. |
| 23 | Cierre centralizado y cubierta del capó |
| 24 | Ventana trasera eléctrica |
| 25 | Calefacción de la luneta trasera; Calefacción y ventilación estacionaria. |
| 26 | Toma de corriente en el maletero |
| 27 | Techo corredizo y abatible eléctrico; Parasol eléctrico. |
| 28 | Bomba de combustible; Inyectores. |
| 29 | Parabrisas delantero |
| 30 | Encendedor de cigarrillos delantero y trasero |
| 31 | Sistema de limpieza de faros |
| 32 | Calefacción del asiento delantero; Regulador de calefacción del asiento. |
| 33 | Calefacción; Aire acondicionado; Climatronic; Mando a distancia para calefacción estacionaria. |
| 34 | Alarma; Bocina de reserva. |
| 35 | Unidad de control de la transmisión automática DQ200 |
| 36 | CD/DVD |
Esquema de fusibles en el compartimento del motor
| N.º | Descripción |
| F1 | No asignado |
| F2 | Unidad de control de la transmisión automática |
| F3 | Circuito de medición |
| F4 | Unidad de control ABS |
| F5 | Unidad de control de la transmisión automática |
| F6 | Juego de indicadores; Palanca del limpiaparabrisas delantero; Palanca de intermitentes. |
| F7 | Bloque de alimentación 15; Arranque. |
| F8 | Radio |
| F9 | Teléfono |
| F10 | Unidad de control del motor |
| F11 | Unidad de control adicional para calefacción y ventilación |
| F12 | Unidad de control del bus de datos |
| F13 | Unidad de control del motor |
| F14 | Encendido |
| F15 | Sonda lambda; Relé de la bomba de combustible; Sistema de bujías incandescentes. |
| F 16 | Unidad de control de tensión del vehículo, faro derecho, luz trasera derecha. |
| F17 | Bocina |
| F18 | Amplificador para procesador de audio digital |
| F19 | Limpiaparabrisas |
| F20 | Válvula de control de presión de combustible |
| F21 | Sonda lambda |
| F22 | Interruptor del pedal del embrague; Interruptor del pedal del freno. |
| F23 | Bomba de líquido refrigerante; Válvula solenoide de regulación de presión de sobrealimentación; Válvula de conmutación del radiador; Bomba de combustible de alta presión. |
| F24 | Filtro de carbón activo; Válvula de recirculación de gases de escape; Ventilador del radiador. |
| F25 | Unidad de control ABS |
| F26 | Unidad de control de tensión del vehículo, faro izquierdo, luz trasera izquierda |
| F27 | Sistema de bujías incandescentes |
| F28 | Calefacción del parabrisas |
| F29 | Alimentación del habitáculo |
| F30 | Terminal X a) |
| a) Para evitar una descarga innecesaria de la batería durante el arranque del motor, los elementos eléctricos de este terminal se desactivan automáticamente. | |
Skoda Yeti (2014) – esquema de fusibles
Año de fabricación: 2014.
El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Yeti es el fusible n.º 26 (toma de corriente en el maletero) y el n.º 30 (encendedores de cigarrillos delanteros y traseros) en la caja de fusibles del salpicadero.
Codificación de colores de los fusibles
| Color del fusible | Amperios [A] |
|---|---|
| marrón claro | 5 |
| marrón oscuro | 7,5 |
| rojo | 10 |
| azul | 15 |
| amarillo | 20 |
| blanco | 25 |
| verde | 30 |
| naranja | 40 |
| rojo | 50 |
Esquema de fusibles en el salpicadero
Skoda Yeti – fusibles – salpicadero
| Número | Descripción |
| 1 | Calefacción ventilación transmisión (motor diésel); Unidad de control de transmisión automática DSG. |
| 2 | Dispositivo de remolque |
| 3 | Dispositivo de remolque |
| 4 | Juego de intermitentes; Palanca del limpiaparabrisas delantero; Palanca de intermitentes; Cámara. |
| 5 | Ventilador de calefacción; Ventilador del radiador; Sistema de aire acondicionado; Climatronic. |
| 6 | Limpiaparabrisas trasero |
| 7 | Teléfono |
| 8 | Dispositivo de remolque |
| 9 | Unidad de control de tensión del vehículo – iluminación interior, luz antiniebla trasera |
| 10 | Sensor de lluvia, interruptor de luces, conector de diagnóstico, luz extraíble |
| 11 | Faros de giro a la izquierda |
| 12 | Faros de giro a la derecha |
| 13 | Radio; DVD. |
| 14 | Módulo de control central, unidad de control del motor |
| 15 | Interruptor de luces |
| 16 | Haldex |
| 17 | Unidad de control KESSY; Bloqueo de dirección. |
| 18 | Conector de diagnóstico Unidad de control del motor Sensor de freno Haldex. |
| 19 | Unidad de control ABS, ESP; Interruptor de control de presión de neumáticos; Unidad de control de asistencia de estacionamiento; Interruptor de modo OFF ROAD; Botón START STOP. |
| 20 | Interruptor y unidad de control del airbag |
| 21 | WIV; Luz trasera; Espejo con atenuación; Sensor de presión; Preparación para teléfono; Sensor de flujo de aire; Unidad de control para la regulación del ángulo y la inclinación de los faros. |
| 22 | Unidad de control del juego de intermitentes para dirección asistida electromecánica; Unidad de control del bus de datos. |
| 23 | Cierre centralizado y cubierta del capó |
| 24 | Ventana trasera eléctrica |
| 25 | Calefacción de la luneta trasera; Calefacción y ventilación estacionaria. |
| 26 | Fuente de alimentación en el maletero |
| 27 | Techo corredizo y abatible eléctrico; Parasol eléctrico. |
| 28 | Bomba de combustible, inyectores |
| 29 | Parabrisas delantero |
| 30 | Encendedor de cigarrillos delantero y trasero |
| 31 | Sistema de limpieza de faros |
| 32 | Calefacción del asiento delantero; Regulador de calefacción del asiento, |
| 33 | Calefacción; Aire acondicionado; Climatronic; Mando a distancia para calefacción estacionaria. |
| 34 | Alarma; Bocina de reserva. |
| 35 | Unidad de control de la transmisión automática DSG |
| 36 | Dispositivo de remolque |
Esquema de fusibles en el compartimento del motor
| Número | Descripción |
| F1 | No asignado |
| F2 | Unidad de control de la transmisión automática |
| F3 | Circuito de medición |
| F4 | Unidad de control ABS |
| F5 | Unidad de control de la transmisión automática |
| F6 | No asignado |
| F7 | Terminal de alimentación 15, motor de arranque |
| F8 | Radio |
| F9 | No asignado |
| F10 | Unidad de control del motor |
| F11 | Unidad de control de calefacción y ventilación adicional |
| F12 | Unidad de control del bus de datos |
| F13 | Unidad de control del motor |
| F14 | Encendido |
| F15 | Sonda lambda; Relé de la bomba de combustible; Sistema de bujías de encendido. |
| F 16 | Unidad de control de tensión del vehículo; Faro derecho; Luz trasera derecha. |
| F17 | Bocina |
| F18 | Amplificador para procesador de audio digital |
| F19 | Limpiaparabrisas |
| F20 | Válvula de control de presión de combustible; Bomba de alta presión. |
| F21 | Sonda lambda |
| F22 | Interruptor del pedal del embrague, interruptor del pedal del freno |
| F23 | Bomba de líquido refrigerante; Válvula solenoide de regulación de presión de sobrealimentación; Válvula de conmutación del radiador; Bomba de alta presión de combustible. |
| F24 | Filtro de carbón activo; Válvula de recirculación de gases de escape; Ventilador del radiador. |
| F25 | Unidad de control ABS |
| F26 | Unidad de control de tensión del vehículo; Faro izquierdo; Luz trasera izquierda. |
| F27 | Sistema de bujías de encendido |
| F28 | Calefacción del parabrisas |
| F29 | Alimentación del habitáculo |
| F30 | Terminal Xa) |
| a) Para evitar una descarga innecesaria de la batería durante el arranque del motor, los elementos eléctricos de este terminal se desactivan automáticamente. | |
Skoda Yeti (2015) – esquema de fusibles
Año de fabricación: 2015.
El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Yeti (2017) es el fusible #26 (toma de corriente en el maletero) y el #30 (encendedores de cigarrillos delanteros y traseros) en el esquema de fusibles del salpicadero.
Código de colores de los fusibles
| Color del fusible | Amperios [A] |
|---|---|
| marrón claro | 5 |
| marrón oscuro | 7,5 |
| rojo | 10 |
| azul | 15 |
| amarillo | 20 |
| blanco | 25 |
| verde | 30 |
| naranja | 40 |
| rojo | 50 |
Cuadro de fusibles en el salpicadero
| N.º | Descripción |
| 1 | Calefacción ventilación transmisión (motor diésel); Controlador de transmisión automática DSG. |
| 2 | Dispositivo de remolque – luz izquierda |
| 3 | Dispositivo de remolque – luz derecha |
| 4 | Juego de intermitentes; Palanca del limpiaparabrisas delantero; Palanca de intermitentes; Cámara. |
| 5 | Ventilador de calefacción; Ventilador del radiador; Sistema de aire acondicionado; Climatronic. |
| 6 | Limpiaparabrisas trasero |
| 7 | Teléfono |
| 8 | Dispositivo de remolque – contacto en la toma |
| 9 | Unidad de control de tensión del vehículo – iluminación interior, luz antiniebla trasera. |
| 10 | Sensor de lluvia; Interruptor de luz; Conector de diagnóstico; Luz extraíble. |
| 11 | Luces de giro a la izquierda |
| 12 | Luces de giro a la derecha |
| 13 | Radio, DVD |
| 14 | Módulo de control central; Unidad de control del motor. |
| 15 | Interruptor de luz |
| 16 | Haldex |
| 17 | Controlador KESSY; Bloqueo del volante. |
| 18 | Toma de diagnóstico; Controlador del motor; Sensor de freno; Haldex. |
| 19 | Unidad de control ABS, ESP; Interruptor de control de presión de neumáticos; Unidad de control de asistencia de estacionamiento; Interruptor de modo OFF ROAD; Botón START STOP. |
| 20 | Interruptor y unidad de control del airbag |
| 21 | WIV; Luz trasera; Espejo oscuro; Sensor de presión; Preparación para teléfono; Sensor de flujo de aire; Unidad de control para la regulación del flujo y la inclinación de los faros. |
| 22 | Controlador del juego de intermitentes para dirección asistida electromecánica; Unidad de control del bus de datos. |
| 23 | Cierre centralizado y cubierta del capó |
| 24 | Ventana eléctrica trasera |
| 25 | Calefacción de la luneta trasera; Calefacción y ventilación estacionaria. |
| 26 | Toma de corriente en el maletero |
| 27 | Ventana panorámica – techo corredizo, persiana eléctrica. |
| 28 | Bomba de combustible, inyectores |
| 29 | Parabrisas delantero |
| 30 | Encendedor de cigarrillos delantero y trasero |
| 31 | Sistema de limpieza de faros |
| 32 | Calefacción del asiento delantero; Regulador de calefacción del asiento. |
| 33 | Calefacción; Aire acondicionado; Climatronic; Mando a distancia para calefacción estacionaria. |
| 34 | Alarma; Bocina de reserva. |
| 35 | Unidad de control de la transmisión automática DSG. |
| 36 | Unidad de control para la detección de remolque |
Esquema de fusibles en el compartimento del motor
| Nº | Descripción |
| F1 | No asignado |
| F2 | Controlador de transmisión automática |
| F3 | Módulo de datos de la batería |
| F4 | Unidad de control ABS |
| F5 | Controlador de transmisión automática |
| F6 | No asignado |
| F7 | Terminal de alimentación 15, motor de arranque |
| F8 | Radio, cuadro de instrumentos, teléfono |
| F9 | No asignado |
| F10 | Unidad de control del motor |
| F11 | Unidad de control adicional para calefacción y ventilación. |
| F12 | Unidad de control del bus de datos |
| F13 | Unidad de control del motor |
| F14 | Encendido |
| F15 | Sonda lambda; Bomba de combustible; Sistema de bujías de encendido. |
| F 16 | Unidad de control de voltaje del vehículo; Faro derecho; Luz trasera derecha. |
| F17 | Bocina |
| F18 | Amplificador para procesador de audio digital |
| F19 | Limpiaparabrisas |
| F20 | Válvula de control de presión de combustible; Bomba de alta presión. |
| F21 | Sonda lambda |
| F22 | Interruptor del pedal del embrague; Interruptor del pedal del freno. |
| F23 | Bomba de líquido refrigerante; Válvula solenoide para el control de la presión de sobrealimentación; Válvula de conmutación del radiador; Bomba de combustible de alta presión. |
| F24 | Filtro de carbón activado; Válvula de recirculación de gases de escape; Ventilador del radiador. |
| F25 | Unidad de control ABS |
| F26 | Unidad de control de voltaje del vehículo, faro izquierdo, luz trasera izquierda. |
| F27 | Sistema de bujías de encendido |
| F28 | Calefacción del parabrisas |
| F29 | Alimentación para el soporte de fusibles internos |
| F30 | Terminal Xa) |
| a) Para evitar una descarga innecesaria de la batería durante el arranque del motor, los elementos eléctricos de este terminal se desactivan automáticamente. | |
Skoda Yeti (2016) – diagrama de la caja de fusibles
Año de fabricación: 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Yeti (2017) es el fusible n.º 26 (toma de corriente en el maletero) y el n.º 30 (encendedores de cigarrillos delanteros y traseros) en la caja de fusibles del salpicadero.
Codificación de colores de los fusibles
| Color del fusible | Amperios [A] |
|---|---|
| marrón claro | 5 |
| marrón oscuro | 7,5 |
| rojo | 10 |
| azul | 15 |
| amarillo | 20 |
| blanco | 25 |
| verde | 30 |
| naranja | 40 |
| rojo | 50 |
Caja de fusibles en el salpicadero
| Número | Descripción |
| 1 | Calefacción ventilación transmisión (motor diésel); Unidad de control de transmisión automática DSG. |
| 2 | Enganche de remolque – luz izquierda |
| 3 | Enganche de remolque – luz derecha |
| 4 | Juego de intermitentes; Palanca del limpiaparabrisas delantero; Palanca de intermitentes; Cámara. |
| 5 | Ventilador de calefacción; Ventilador del radiador; Sistema de aire acondicionado; Climatronic. |
| 6 | Limpiaparabrisas trasero |
| 7 | Teléfono |
| 8 | Enganche de remolque – contacto en el enchufe |
| 9 | Iluminación interior; Luz antiniebla trasera. |
| 10 | Sensor de lluvia; Interruptor de luz; Toma de diagnóstico. |
| 11 | Luces de giro a la izquierda |
| 12 | Luces de giro a la derecha |
| 13 | Radio, DVD |
| 14 | Unidad de control central; Unidad de control del motor. |
| 15 | Interruptor de luz |
| 16 | Haldex |
| 17 | KESSY; Bloqueo de dirección. |
| 18 | Toma de diagnóstico; Unidad de control del motor; sensor de freno; Haldex. |
| 19 | ABS; ESP; Interruptor de control de presión de neumáticos; Asistencia de estacionamiento; Interruptor de modo OFF ROAD; Botón START STOP. |
| 20 | Interruptor de airbag |
| 21 | WIV; Luz trasera; Espejo con atenuación; Sensor de presión; Preparación para teléfono; Sensor de flujo de aire; Unidad de control para la regulación del flujo y la inclinación de los faros. |
| 22 | Cuadro de instrumentos; Dirección asistida electromecánica; Bus de datos. |
| 23 | Cierre centralizado y tapa del capó |
| 24 | Ventana trasera eléctrica |
| 25 | Calefacción de la ventana trasera; Calefacción y ventilación estacionarias. |
| 26 | Toma de corriente en el maletero |
| 27 | Ventana panorámica – techo corredizo y basculante, persiana eléctrica. |
| 28 | Bomba de combustible; Inyectores; Calefacción AdBlue®. |
| 29 | Parabrisas delantero |
| 30 | Encendedor de cigarrillos delantero y trasero |
| 31 | Sistema de limpieza de faros |
| 32 | Calefacción del asiento delantero; Regulador de calefacción del asiento. |
| 33 | Calefacción; Aire acondicionado; Climatronic; Mando a distancia para calefacción estacionaria. |
| 34 | Alarma, bocina de repuesto |
| 35 | Transmisión automática DSG |
| 36 | Enganche de remolque |
Caja de fusibles en el compartimento del motor
| Número | Descripción |
| F1 | No asignado |
| F2 | Transmisión automática |
| F3 | Módulo de datos de la batería |
| F4 | ABS |
| F5 | Transmisión automática |
| F6 | No asignado |
| F7 | Terminal de alimentación 15, arranque |
| F8 | Radio, cuadro de instrumentos, teléfono |
| F9 | No asignado |
| F10 | Unidad de control del motor |
| F11 | Calefacción y ventilación adicionales |
| F12 | Bus de datos |
| F13 | Unidad de control del motor |
| F14 | Encendido |
| F15 | Sonda lambda; Bomba de combustible; Sistema de bujías de precalentamiento. |
| F 16 | Unidad de control de voltaje del vehículo; Faro derecho; Luz trasera derecha. |
| F17 | Bocina |
| F18 | Amplificador para procesador de audio digital |
| F19 | Limpiaparabrisas |
| F20 | Válvula de control de presión de combustible; Bomba de alta presión. |
| F21 | Sonda lambda |
| F22 | Interruptor del pedal del embrague; Interruptor del pedal del freno. |
| F23 | Bomba de líquido refrigerante; Válvula solenoide para el control de la presión de sobrealimentación; Válvula de conmutación del radiador; Bomba de combustible de alta presión. |
| F24 | Filtro de carbón activado; Válvula de recirculación de gases de escape; Ventilador del radiador. |
| F25 | ABS |
| F26 | Unidad de control de voltaje del vehículo; Faro izquierdo; Luz trasera izquierda. |
| F27 | Sistema de bujías incandescentes |
| F28 | Calefacción del parabrisas |
| F29 | Alimentación para el soporte de fusibles internos |
| F30 | Terminal Xa) |
| a) Para evitar una descarga innecesaria de la batería durante el arranque del motor, los elementos eléctricos de este terminal se desactivan automáticamente. | |
Skoda Yeti (2017) – diagrama de fusibles
Año de fabricación: 2017.
El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Yeti es el fusible #26 (toma de corriente en el maletero) y el #30 (encendedores de cigarrillos delanteros y traseros) en la caja de fusibles del salpicadero.
Codificación de colores de los fusibles
| Color del fusible | Amperios [A] |
|---|---|
| marrón claro | 5 |
| marrón oscuro | 7,5 |
| rojo | 10 |
| azul | 15 |
| amarillo | 20 |
| blanco | 25 |
| verde | 30 |
| naranja | 40 |
| rojo | 50 |
Cuadro de fusibles en el salpicadero
| Nº | Descripción |
| 1 | Calefacción de la válvula de descarga de la transmisión (motor diésel); Transmisión automática. |
| 2 | Enganche de remolque – luz izquierda |
| 3 | Enganche de remolque – luz derecha |
| 4 | Juego de indicadores; Palanca del limpiaparabrisas; Palanca de intermitentes; Cámara. |
| 5 | Ventilador de calefacción; Ventilador del radiador; Sistema de aire acondicionado; Climatronic. |
| 6 | Limpiaparabrisas trasero |
| 7 | Conexión de advertencia |
| 8 | Enganche de remolque – contacto en el enchufe |
| 9 | Iluminación interior; Luz antiniebla trasera. |
| 10 | Sensor de lluvia; Interruptor de luz; Toma de diagnóstico. |
| 11 | Luces de giro a la izquierda |
| 12 | Luces de giro a la derecha |
| 13 | Radio |
| 14 | Sistema de control central; Sistema de gestión del motor. |
| 15 | Interruptor de luz |
| 16 | Tracción a las cuatro ruedas |
| 17 | KESSY; Bloqueo de dirección |
| 18 | Toma de diagnóstico; Sistema de control del motor; Sensor de freno; Tracción a las cuatro ruedas; START-STOP. |
| 19 | ABS; ESP; Interruptor de control de presión de neumáticos; Asistencia de estacionamiento; Interruptor de modo OFF ROAD; Botón START STOP. |
| 20 | Airbag |
| 21 | Intervalo de mantenimiento variable – WIV; Luces de marcha atrás; Espejos con atenuación automática; Sensor de presión; Preparación para teléfono; Medidor de flujo de aire; Ajuste de faros y faros giratorios. |
| 22 | Juego de indicadores; Dirección asistida electromecánica; Bus de datos. |
| 23 | Cierre centralizado, tapa del maletero |
| 24 | Elevalunas eléctricos – traseros |
| 25 | Calefacción de la ventana trasera; Calefacción y ventilación estacionarias. |
| 26 | Toma de corriente en el maletero |
| 27 | Techo panorámico con apertura y deslizamiento; Control electrónico de las persianas. |
| 28 | Bomba de combustible; Inyectores; Calefacción AdBlue®. |
| 29 | Elevalunas eléctricos – delanteros, Espejo exterior: calefacción, función de plegado, ajuste de la superficie del espejo. |
| 30 | Toma de corriente de 12 V – delantera y trasera |
| 31 | Sistema de limpieza de faros |
| 32 | Asientos delanteros calefactables |
| 33 | Calefacción; Aire acondicionado; Climatronic; Mando a distancia para calefacción estacionaria. |
| 34 | Alarma del coche, bocina de repuesto |
| 35 | Transmisión automática |
| 36 | Enganche de remolque |
Diagrama de fusibles en el compartimento del motor
Skoda Yeti – fusibles – compartimento del motor
| Nº | Descripción |
| F1 | No asignado |
| F2 | Transmisión automática; Sistema de control de AdBlue. |
| F3 | Módulo de datos de la batería |
| F4 | ABS |
| F5 | Transmisión automática |
| F6 | No asignado |
| F7 | Terminal de alimentación 15, arranque |
| F8 | Radio, cuadro de instrumentos, teléfono |
| F9 | No asignado |
| F10 | Unidad de control del motor |
| F11 | Calefacción y ventilación adicionales |
| F12 | Bus de datos |
| F13 | Unidad de control del motor |
| F14 | Encendido |
| F15 | Sonda lambda; Bomba de combustible; Sistema de bujías de encendido. |
| F16 | Faro derecho, luz trasera derecha |
| F17 | Bocina |
| F18 | Amplificador de música |
| F19 | Limpiaparabrisas |
| F20 | Válvula de control de presión de combustible; Bomba de alta presión. |
| F21 | Sonda lambda |
| F22 | Interruptor del pedal del embrague; Interruptor del pedal del freno. |
| F23 | Bomba de líquido refrigerante; Válvula solenoide para el control de la presión de sobrealimentación; Válvula de conmutación del radiador; Bomba de combustible de alta presión. |
| F24 | Filtro de carbón activado; Válvula de recirculación de gases de escape; Ventilador del radiador. |
| F25 | ABS |
| F26 | Faro izquierdo, luz trasera izquierda |
| F27 | Sistema de bujías de encendido |
| F28 | Calefacción del parabrisas |
| F29 | Alimentación para el soporte de fusibles internos (fusibles n.º 24, 27, 31, 32); Asientos ajustables eléctricamente. |
| F30 | Terminal Xa) |
| a) Para evitar una descarga innecesaria de la batería durante el arranque del motor, los elementos eléctricos de este terminal se desactivan automáticamente. | |
Acerca del Skoda Yeti (2009-2017)
El Skoda Yeti, fabricado entre 2009 y 2017, es un SUV compacto que se caracteriza por su diseño robusto y versatilidad. Este modelo ofrece interiores cómodos y espaciosos, ideales tanto para viajes familiares como para el uso diario. El Skoda Yeti estaba disponible con diversas motorizaciones, incluyendo motores de gasolina y diésel, lo que permitía a los conductores elegir según sus preferencias y necesidades. Gracias a la tracción a las cuatro ruedas y a las tecnologías avanzadas, el Yeti es capaz de afrontar terrenos más exigentes, manteniendo el confort y la seguridad en carretera.
Diagrama de la caja de fusibles del Skoda Yeti
Esta página muestra el diagrama de la caja de fusibles para el modelo Skoda Yeti. La caja de fusibles en este vehículo se encuentra generalmente en el interior, debajo del salpicadero en el lado del conductor, y también en el compartimento del motor. Nuestros diagramas muestran detalladamente los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los componentes eléctricos de su vehículo.
