Skoda Octavia (2005-2017) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Škoda Octavia (2005-2017), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).

Skoda Octavia (2005) – esquema de fusibles

Año de fabricación: 2005

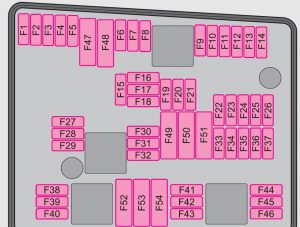

Caja de fusibles en el compartimento del motor

Número	Descripción	Amperaje [A]
F1	Bomba ABS	30
F2	Válvulas ABS	30
F3	Unidad de control de funciones de confort	20
F4	Circuito de medición	5
F5	Bocina	20
F6	Bobinas de encendido	20
F7	Interruptor de luces de freno	5
F8	Válvulas de regulación	10
F9	Sonda lambda, unidad de control del período de encendido	10
F10	Bomba de aire secundario	5
	Válvula de recirculación de gases de escape	10
F11	Unidad de control del motor	25/30
F12	Sonda lambda	15
F13	Controlador de la transmisión automática	15
F14	No asignado	–
F15	Motor de arranque	40
F 16	Palanca del limpiaparabrisas delantero y palanca de intermitentes	15
F17	Panel de instrumentos	10
F18	Amplificador de audio (sistema de audio)	30
F19	Radio	15
F20	Teléfono	5
F21	No asignado	–
F22	No asignado	–
F23	No asignado	–
F24	Unidad de control para bus CAN	10
F25	No asignado	–
F26	Unidad de control del motor	10
	Alimentación de la unidad de control del motor	5
F27	Calefacción o ventilación de la base del motor	10

F28	Controlador de la transmisión automática	20
F29	Bobinas de encendido	10/20
F30	No asignado	–
F31	Limpiaparabrisas delantero	30
F32	Válvulas	10
F33	Bomba de combustible, sensor de nivel de combustible	15
F34	No asignado	–
F35	No asignado	–
F36	No asignado	–
F37	No asignado	–
F38	Iluminación y visibilidad	10
F39	Transmisor de aceite del motor	5
F40	Alimentación para el terminal 15 (encendido)	20
F41	No asignado	–
F42	Medidor de masa de aire	10
	Bomba de combustible	5
F43	Bomba de vacío	20
F44	No asignado	–
F45	Sonda lambda	15
F46	No asignado	–
F47	Módulo de control central, faros principales izquierdos	40
F48	Módulo de control central, faros principales derechos	40
F49	No asignado	–
F50	No asignado	–
F51	Bomba de aire secundario	40
	Unidad de control del tiempo de encendido	50
F52	Relé de alimentación – terminal X a)	50
F53	Alimentación de los fusibles 32 a 37 en el panel de instrumentos	50
F54	Ventilador del radiador	50
a) Para evitar una descarga innecesaria de la batería durante el arranque del motor, los elementos eléctricos de este terminal se desactivan automáticamente.

Caja de fusibles en el panel de instrumentos del Skoda Octavia 2005

Número	Descripción	Amperaje [A]
1	Toma de diagnóstico	10
2	ABS, ESP	5
3	Asistencia electromecánica a la dirección	10
4	Calefacción, aire acondicionado, asientos regulables eléctricamente	5
5	No asignado	–
6	Panel de instrumentos	5
7	Iluminación y visibilidad	5
8	Espejo con función de atenuación automática	5
9	Conexión Haldex (4 × 4)	5
10	Teléfono	5
11	Dispositivo de remolque	5
12	Cierre centralizado	10
13	Toma de diagnóstico, interruptor de luz	10
14	Luz de freno, transmisión automática	5
15	Unidad de control – iluminación interior	7,5
16	Climatronic	10
17	Sensor de lluvia y luz	5
18	Asistencia al estacionamiento, bloqueo de la palanca de cambios	5
19	Asistencia al estacionamiento	5
20	No asignado	–
21	No asignado	–
22	Ventilador de aire para Climatronic	40
23	Parabrisas	30
24	Encendedor de cigarrillos	25

25	Calefacción de la luneta trasera	25
26	Fuente de alimentación en el maletero	20
27	Relé de la bomba de combustible	15
28	No asignado	–
29	Unidad de control del motor	10
30	Airbag	5
31	Transmisión automática, luces de marcha atrás	5
32	Elevalunas trasero eléctrico	30
33	Techo corredizo y abatible eléctrico	25
34	No asignado	–
35	Alarma antirrobo	5
36	Sistema de limpieza de faros	20
37	Calefacción de los asientos delanteros	30
38	No asignado	–
39	No asignado	–
40	Ventilador de aire para calefacción y aire acondicionado	40
41	Limpiaparabrisas trasero	15
42	Bomba limpiaparabrisas delantero	15
43	Dispositivo de remolque	15
44	Dispositivo de remolque	20
45	Dispositivo de remolque	15
46	Boquillas calefactadas para limpiaparabrisas delanteros	5
47	No asignado	–
48	No asignado	–
49	Interruptor de luz	5

Skoda Octavia (2007) – esquema de fusibles

Año de fabricación: 2007.

El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Octavia (2007) es el fusible 24 en la caja de fusibles del panel de instrumentos.

Caja de fusibles en el compartimento del motor

Versión 1

Nº	Descripción	Amp [A]
F1	Bomba ABS	30
F2	Válvulas ABS	30
F3	No asignado	–
F4	Circuito de medición	5
F5	Bocina	15
F6	Válvula dosificadora de combustible	15
F7	No asignado	–
F8	No asignado	–
F9	Filtro de carbón activo; Válvula de recirculación de gases de escape,	10
F10	Bomba de diagnóstico de fugas	10
F11	Sonda lambda antes del catalizador; Unidad de control del motor.	10
F12	Sonda lambda después del catalizador	10
F13	Unidad de control de la transmisión automática	15
F14	No asignado	–
F15	Bomba de refrigerante	10
F 16	Palanca del limpiaparabrisas delantero y palanca de intermitentes.	5
F17	Instrumento de medición	5
F18	Amplificador de audio (sistema de audio)	30
F19	Radio	15
F20	Teléfono	5
F21	No asignado	–
F22	No asignado	–
F23	Unidad de control del motor	10
F24	Unidad de control para bus CAN	5
F25	No asignado	–
F26	No asignado	–
F27	No asignado	–

F28	Unidad de control del motor	25
F29	Arranque para el funcionamiento de la bomba de refrigerante.	5
F30	Unidad de control para calefacción auxiliar.	30
F31	Limpiaparabrisas delantero	30
F32	No asignado	–
F33	No asignado	–
F34	No asignado	–
F35	No asignado	–
F36	No asignado	–
F37	No asignado	–
F38	Ventilador del radiador, válvulas	10
F39	Interruptor del pedal del embrague; Interruptor del pedal del freno.	5
F40	Bobinas de encendido	20
F41	No asignado	–
F42	Arranque de la bomba de combustible	5
F43	No asignado	–
F44	No asignado	–
F45	No asignado	–
F46	No asignado	–
F47	Unidad de control, faros principales izquierdos.	30
F48	Unidad de control, faros principales derechos.	30
F49	Alimentación para el terminal 15 (encendido).	40
F50	No asignado	–
F51	No asignado	–
F52	Relé de alimentación – terminal X a)	40
F53	Accesorios	50
F54	No asignado	–
a) Para evitar una descarga innecesaria de la batería durante el arranque del motor, los elementos eléctricos de este terminal se desactivan automáticamente.

Versión 2

Nº	Descripción	Amp [A]
F1	No asignado	–
F2	Maneta del limpiaparabrisas y maneta del intermitente.	5
F3	Circuito de medición	5
F4	Válvulas ABS	30
F5	Unidad de control de la transmisión automática	15
F6	Instrumento de medición	5
F7	No asignado	–
F8	Radio	15
F9	Teléfono	5
F10	Unidad de control del motor, relé principal.	5
F11	Unidad de control para calefacción auxiliar	20
F12	Unidad de control para bus CAN	5
F13	Unidad de control del motor	15
F14	Encendido	20
F15	Sonda lambda, sensor NOx; Relé de la bomba de combustible.	15
	Relé del sistema de bujías incandescentes	5
F 16	Bomba ABS	30

F17	Bocina	15
F18	Amplificador para procesador de audio digital.	30
F19	Limpiaparabrisas delantero	30
F20	No asignado	5
F21	Sonda lambda	15
F22	Interruptor del pedal del embrague; Interruptor del pedal del freno.	5
F23	Bomba de aire secundario	5
	Medidor de masa de aire	10
	Bomba de combustible de alta presión	15
F24	Filtro de carbón activo; Válvula de recirculación de gases de escape.	10
F25	Sistema de iluminación adecuado	30
F26	Sistema de iluminación izquierdo	30
F27	Bomba de aire secundario	40
	Precalentamiento	50
F28	Terminal de alimentación 15; Motor de arranque.	40
F29	Terminal de alimentación 30	50
F30	Terminal Xa)	40
a) Para evitar una descarga innecesaria de la batería durante el arranque del motor, los elementos eléctricos de este terminal se desactivan automáticamente.

Esquema de fusibles en el panel de instrumentos

Número	Descripción	Amp [A]
1	Toma de diagnóstico; Unidad de control del motor; Bomba de combustible eléctrica.	10
2	Unidad de control ABS, ESP	5
3	Airbag	5
4	Calefacción; Aire acondicionado; Luces de marcha atrás.	5
5	Unidad de control para la regulación de las luces de los faros.	5
6	Instrumento de medición; Unidad de control de la transmisión automática; Unidad de control de la dirección asistida electromecánica; Asistencia al estacionamiento; Embrague Haldex.	5
7	No asignado	–
8	No asignado	–
9	No asignado	–
10	No asignado	–
11	No asignado	–
12	Cierre centralizado	10
13	Toma de diagnóstico; Interruptor de luz; Luz de freno.	10
14	Unidad de control de la transmisión automática; Bloqueo de la palanca de cambios.	5
15	Unidad de control central – iluminación interior.	7,5
16	Climatronic	10
17	No asignado	–
18	Asistencia al estacionamiento	5
19	Unidad de control para la detección de remolque.	5
20	Asistente de arranque en pendiente	5
21	No asignado	–
22	Ventilador del Climatronic	40
23	Parabrisas	30
24	Encendedor de cigarrillos	25

25	Calefacción de la luneta trasera	25
	Calefacción de la luneta trasera, Calefacción auxiliar (calefacción y ventilación estacionaria)	30
26	Toma de corriente en el maletero	20
27	Relé de la bomba de combustible; Válvulas de los inyectores (motor diésel)	15
28	No asignado	–
29	Unidad de control del motor; Calentador ventilado del bloque.	10
30	Unidad de control de la transmisión automática	20
31	Bomba de vacío	20
32	Elevalunas trasero eléctrico	30
33	Techo corredizo y elevable eléctrico	25
34	Unidad de control de funciones de confort.	20
35	Sistema de alarma antirrobo	5
36	Sistema de limpieza de faros	20
37	Calefacción de los asientos delanteros	30
38	Asientos traseros calefactados	30
39	No asignado	–
40	Ventilador para calefacción y aire acondicionado.	40
41	Limpiaparabrisas trasero	15
42	Bomba limpiaparabrisas delantero.	15
43	Dispositivo de remolque	15
44	Dispositivo de remolque	20
45	Dispositivo de remolque	15
46	Boquillas calefactadas del limpiaparabrisas delantero.	5
47	Relé de calefacción estacionaria	5
48	No asignado	–
49	Interruptor de luz	5

Skoda Octavia (2009) – esquema de fusibles

Año de fabricación: 2009.

El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Octavia (2009) es el fusible 24 en la caja de fusibles del panel de instrumentos.

Caja de fusibles en el compartimento del motor

Versión 1

Nº	Descripción	Amperaje [A]
F1	Unidad de control; Faro derecho; Faro trasero derecho.	30
F2	Válvulas para ABS	30
F3	Vacío	–
F4	Circuito de medición	5
F5	Bocina	15
F6	Vacío	–
F7	Válvula para dosificación de combustible	15
F8	Vacío	–
F9	Filtro de carbón activo; Válvula de recirculación de gases de escape.	10
F10	Bomba de diagnóstico de fugas	10
F11	Sonda lambda antes del catalizador; Unidad de control del motor.	10
F12	Sonda lambda después del catalizador	10
F13	Unidad de control de la transmisión automática	15
F14	No asignado	–
F15	Bomba de refrigerante	10
F 16	No asignado	–
F17	Panel de instrumentos; Palanca del limpiaparabrisas delantero; Palanca de intermitentes.	5
F18	Amplificador de audio (sistema de audio)	30
F19	Radio	15
F20	Teléfono	5
F21	No asignado	–
F22	No asignado	–
F23	Unidad de control del motor	10
F24	Unidad de control para bus CAN	5
F25	No asignado	–
F26	No asignado	–
F27	No asignado	–

F28	Unidad de control del motor	15
F29	Arranque para la bomba de refrigerante	5
F30	Unidad de control para calefacción auxiliar	20
F31	Limpiaparabrisas delantero	30
F32	No asignado	–
F33	No asignado	–
F34	No asignado	–
F35	No asignado	–
F36	No asignado	–
F37	No asignado	–
F38	Ventilador del radiador, válvulas	10
F39	Interruptor del pedal del embrague; Interruptor del pedal del freno.	5
F40	Bobinas de encendido	20
F41	No asignado	–
F42	Arranque de la bomba de combustible	5
F43	No asignado	–
F44	No asignado	–
F45	No asignado	–
F46	No asignado	–
F47	Unidad de control central; Faros principales izquierdos.	30
F48	Bomba para ABS	40
F49	Alimentación para el terminal 15 (encendido)	40
F50	No asignado	–
F51	No asignado	–
F52	Relé de alimentación – terminal X a)	40
F53	Accesorios	50
F54	No asignado	–
a) Para evitar una descarga innecesaria de la batería durante el arranque del motor, los elementos eléctricos de este terminal se desactivan automáticamente.

Versión 2

Número	Descripción	Amperaje [A]
F1	No asignado	–
F2	Unidad de control de la transmisión automática DQ 200	30
F3	Circuito de medición	5
F4	Válvulas para ABS	30/20
F5	Unidad de control de la transmisión automática	15
F6	Juego de indicadores; Palanca del limpiaparabrisas delantero; Palanca de intermitentes.	5
F7	Conexión de alimentación 15; Arranque.	40
F8	Radio	15
F9	Teléfono	5
F10	Unidad de control del motor; Relé principal.	5/10
F11	Unidad de control para calefacción auxiliar	20
F12	Unidad de control para bus CAN	5
F13	Unidad de control del motor	15/30
F14	Encendido	20
F15	Sonda lambda; Sensor NOx; Relé de la bomba de combustible.	15
	Relé del sistema de bujías incandescentes	5
F16	Unidad de control central; Faro principal derecho; Faro trasero derecho.	30

F17	Bocina	15
F18	Amplificador para procesador de audio digital	30
F19	Limpiaparabrisas delantero	30
F20	Bomba de agua	10
F21	Sonda lambda	10/15
F23	Bomba de aire secundario	5
	Medidor de masa de aire	10
	Bomba de combustible de alta presión	15
F24	Filtro de carbón activo; Válvula de recirculación de gases de escape.	10
F25	Bomba para ABS	30/40
F26	Unidad de control central; Faro principal izquierdo; Faro trasero izquierdo.	30
F27	Bomba de aire secundario	40
	Precalentamiento	50
F28	No asignado	–
F29	Conector de alimentación 30	50
F30	Terminal Xa)	40
a) Para evitar una descarga innecesaria de la batería durante el arranque del motor, los elementos eléctricos de este conector se desactivan automáticamente.

Esquema de fusibles en el panel de instrumentos

Nº	Descripción	Amperaje [A]
1	Toma de diagnóstico; Unidad de control del motor; Bomba de combustible eléctrica.	10
2	Unidad de control ABS, ESP	5
3	Airbag	5
4	Calefacción; Aire acondicionado; Luces de marcha atrás.	5
5	Unidad de control para el ajuste de los faros	5
6	Panel de instrumentos; Unidad de control de la transmisión automática; Unidad de control de la dirección asistida electromecánica; Asistencia al estacionamiento; Embrague Haldex.	5
7	No asignado	–
8	No asignado	–
9	No asignado	–
10	No asignado	–
11	No asignado	–
12	Cierre centralizado	10
13	Toma de diagnóstico; Interruptor de luz; Luz de freno.	10
14	Unidad de control de la transmisión automática; Bloqueo de la palanca de cambios.	5
15	Unidad de control central – iluminación interior	7,5
16	Climatronic	10
17	No asignado	–
18	No asignado	–
19	Unidad de control para la detección de remolque	5
20	Luces de dirección del lado izquierdo	10
21	Luces de dirección del lado derecho	10
22	Ventilador de aire para Climatronic	40
23	Parabrisas	30
24	Encendedor de cigarrillos	25

25	Calefacción de la luneta trasera	25
	Calefacción de la luneta trasera; Calefacción y ventilación estacionaria	30
26	Toma de corriente en el maletero	20
27	Relé de la bomba de combustible; Válvulas de los inyectores (motor diésel).	15
28	No asignado	–
29	Unidad de control del motor; Ventilador del calentador de la base.	10
30	Unidad de control de la transmisión automática	20
31	Bomba de vacío	20
32	Elevalunas trasero eléctrico	30
33	Techo corredizo eléctrico	25
34	Unidad de control de funciones de confort	20
35	Alarma antirrobo	5
36	Sistema de limpieza de faros	20
37	Calefacción de los asientos delanteros	30
38	Asientos traseros calefactados	30
39	No asignado	–
40	Ventilador de aire para calefacción y aire acondicionado	40
41	Limpiaparabrisas trasero	15
42	No asignado	–
43	Dispositivo de remolque	15
44	Dispositivo de remolque	20
45	Dispositivo de remolque	15
46	Boquillas calefactadas del limpiaparabrisas delantero	5
47	Relé de calefacción estacionaria	5
48	No asignado	–
49	Interruptor de luz	5

Skoda Octavia (2017) – esquema de la caja de fusibles

Año de fabricación: 2017.

El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Octavia (2017) es el fusible 40 en la caja de fusibles del panel de instrumentos.

Caja de fusibles en el panel de instrumentos

Número	Descripción
1	No asignado
2	No asignado
3	Estabilizador de voltaje para taxi
4	Volante calefactado
5	Bus de datos
6	Sensor de alarma
7	Aire acondicionado; Calefacción; Receptor de control remoto inalámbrico para calefacción estacionaria; Palanca de la transmisión automática.
8	Interruptor de luces; Sensor de lluvia; Conector de diagnóstico; Iluminación ambiental; Unidad de control de los faros delanteros.
9	Tracción a las cuatro ruedas
10	Pantalla de infoentretenimiento
11	Luz – izquierda
12	Infoentretenimiento
13	Tensor del cinturón – lado del conductor
14	Ventilador de aire para aire acondicionado, calefacción
15	Bloqueo eléctrico de la dirección
16	Phonebox, carga inalámbrica del teléfono
17	Juego de indicadores, conexión de aviso
18	Cámara de marcha atrás
19	Sistema KESSY
20	Palanca de control debajo del volante
21	Amortiguador adaptativo
22	Dispositivo de remolque – toma eléctrica
23	Techo panorámico practicable y corredizo
24	Luz
25	Cierre centralizado – puerta delantera izquierda; Ventana izquierda; Calefacción de los espejos exteriores, Espejos plegables, Ajuste de los espejos.
26	Asientos delanteros calefactados

27	Iluminación interior
28	Dispositivo de remolque – luz izquierda
29	No asignado
30	Asientos traseros calefactados
31	No asignado
32	Asistencia al estacionamiento (estacionamiento asistido)
33	Interruptor del airbag para luces de emergencia.
34	TCS; ESC; Monitorización de la presión de los neumáticos; Aire acondicionado; Interruptor de luces de marcha atrás; Espejo con atenuación automática; START-STOP; Asientos traseros calefactados; Generador de sonido deportivo.
35	Ajuste de la intensidad de las luces; Toma de diagnóstico; Sensor (cámara) detrás del parabrisas; Sensor de radar.
36	Faro derecho
37	Faro izquierdo
38	Dispositivo de remolque – luz derecha
39	Central – puerta delantera derecha; Control de ventanas – derecha; Espejo derecho: calefacción, función de plegado del espejo, ajuste de la superficie del espejo.
40	Toma de corriente de 12 V.
41	Tensor del cinturón – lado del pasajero delantero
42	Central – puertas traseras; Iluminación de los faros; Iluminación.
43	Amplificador de música
44	Dispositivo de remolque – toma eléctrica
45	Asientos ajustables eléctricamente
46	Toma de corriente de 230 V.
47	Limpiaparabrisas trasero
48	Sistema de asistencia para la monitorización del ángulo muerto.
49	Arranque del motor; Interruptor del pedal del embrague.
50	Apertura del maletero
51	Unidad multifunción para taxi
52	Estabilizador de voltaje para taxi; Toma USB.
53	Luneta trasera calefactada

Esquema de fusibles en el compartimento del motor

Nº	Descripción
1	ESC, ABS
2	ESC, ABS
3	Unidad de control del motor
4	Ventilador del radiador; Sensor de temperatura del aceite; Medidor de flujo de aire; Válvula de regulación de la presión del combustible; Calentador auxiliar eléctrico; Válvula de seguridad del aceite; Válvula de recirculación de gases de escape.
5	Bobina de encendido del relé de GNC; Inyectores de combustible; Válvula dosificadora de combustible.
6	Sensor de freno
7	Bomba de refrigerante; Persianas del radiador; Válvula de presión de aceite; Válvula de aceite de la transmisión.
8	Sonda lambda
9	Encendido; Calentador; Válvula de escape; Calefacción de la ventilación de la cubierta del motor.
10	Bomba de combustible; Encendido.
11	Calefacción auxiliar eléctrica
12	Calefacción auxiliar eléctrica
13	Transmisión automática
14	Parabrisas calefactado
15	Bocina

16	Arranque; Bomba de combustible; Relé de GNC.
17	ABS; ESC; Sistema de gestión del motor; Relé del parabrisas calefactado.
18	Bus de datos; Módulo de datos de la batería.
19	Limpiaparabrisas
20	Alarma antirrobo
21	Parabrisas calefactado
22	Sistema de gestión del motor; Estabilizador de voltaje para taxi.
23	Arranque
24	Calefacción auxiliar eléctrica
31	Bomba de vacío
32	No asignado
33	Bomba de aceite para transmisión automática
34	Diferencial delantero
35	No asignado
36	No asignado
37	Aux
39	No asignado

Acerca del Skoda Octavia (2005-2017)

El Škoda Octavia, fabricado entre 2005 y 2017, es uno de los modelos más populares de la marca Škoda. Este modelo se caracteriza por un interior espacioso, un comportamiento fiable en carretera y una amplia gama de opciones de motor. Estaban disponibles motores de gasolina y diésel, incluidas las populares unidades diésel 1.6 TDI y 2.0 TDI, que ofrecían un excelente consumo de combustible y suficiente potencia para el uso diario. El Octavia también se caracteriza por un alto nivel de seguridad y confort, lo que lo convierte en una opción ideal para familias e individuos que buscan un vehículo fiable y práctico.

Esquema de la caja de fusibles del Skoda Octavia

Esta página muestra el esquema de la caja de fusibles del modelo Škoda Octavia, que es clave para identificar y resolver problemas con los componentes eléctricos del vehículo. Típicamente, la caja de fusibles se encuentra en el interior del vehículo, generalmente debajo del salpicadero en el lado del conductor, y otra puede estar ubicada en el compartimento del motor. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos, lo que facilita la identificación de fusibles específicos. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es una parte esencial del mantenimiento del vehículo y una comprensión adecuada de su esquema puede prevenir muchos problemas.
