Skoda Fabia NJ (2018-2019) – caja de fusibles
Skoda Fabia (2018-2019…) – diagrama de fusibles
Año de fabricación: 2018, 2019.
Los fusibles del encendedor de cigarrillos/toma de corriente en el Skoda Fabia son los fusibles #13 (toma de 12 voltios en el maletero) y #44 (encendedor de cigarrillos, toma de corriente de 12 voltios) en la caja de fusibles del salpicadero.
| Color del fusible | Amperios [A] |
|---|---|
| marrón claro | 5 |
| marrón oscuro | 7,5 |
| rojo | 10 |
| azul | 15 |
| azul amarillo | 20 |
| blanco | 25 |
| verde/rosa | 30 |
| Verde | 40 |
| rojo | 50 |
Ubicación de la caja de fusibles
La caja de fusibles se encuentra detrás de la cubierta debajo del volante.

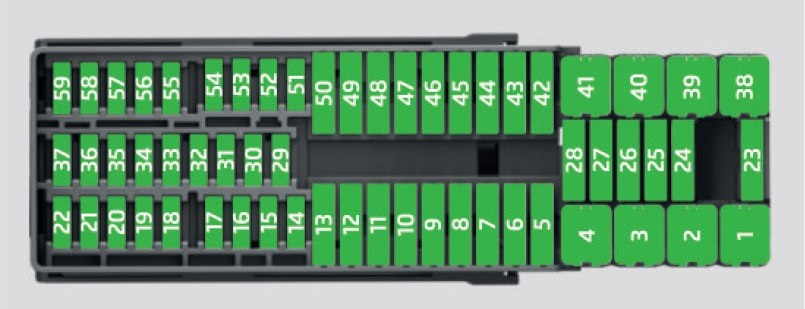

Diagrama de la caja de fusibles
Para vehículos con volante a la izquierda
Asignación de fusibles en el salpicadero
| Nº | Consumidor de energía |
|---|---|
| Nº | Consumidor de energía |
| 1 | Luz de posición izquierda;
Luz de posición; Luz de freno de montaje alto. |
| 2 | Cierre centralizado |
| 3 | Relé de arranque |
| 4 | Luz de posición derecha;
Luz de marcha atrás; Iluminación de la matrícula. |
| 5 | Elevalunas eléctrico – conductor |
| 6 | Unidad de control;
Iluminación interior. |
| 7 | Bocina |
| 8 | Enganche de remolque – luz izquierda |
| 9 | Palanca de control debajo del volante;
Unidad de control del motor (solo sin KESSY); Transmisión automática (solo sin KESSY); Palanca de control de la transmisión automática (solo sin KESSY); ESC (solo sin KESSY); Unidad de control de reconocimiento de remolque (solo sin KESSY); Dirección asistida (solo sin KESSY); Airbag (solo sin KESSY). |
| 10 | Elevalunas eléctrico – trasero izquierdo |
| 11 | Sistema de limpieza de faros |
| 12 | Pantalla de radio |
| 13 | Toma de 12 V en el maletero |
| 14 | Palanca de control debajo del volante;
Interruptor de luces; Bloqueo de extracción de llave del salpicadero (transmisión automática); Interfaz de diagnóstico; Intermitentes; Unidad de control SmartGate; Sensor de lluvia; Sensor de luz. |
| 15 | Unidad de control del sistema de aire acondicionado;
Palanca de control de la transmisión automática. |
| 16 | Salpicadero |
| 17 | Sistema de alarma;
Bocina. |
| 18 | No asignado |
| 19 | No asignado |
| 20 | No asignado |
| 21 | No asignado |
| 22 | Sistema de limpiaparabrisas delantero y trasero |
| 23 | No asignado |
| 24 | Ventilador del sistema de aire acondicionado, calefacción;
Unidad de control de aire acondicionado y calefacción. |
| 25 | No asignado |
| 26 | Asientos delanteros calefactables |
| 27 | Limpiaparabrisas trasero |
| 28 | No asignado |
| 29 | Airbag (solo con KESSY) |
| Nº | Consumidor de energía |
|---|---|
| 30 | Elevalunas eléctricos (2015-2018);
Interruptores de luces; Interruptores de luces de marcha atrás; Unidad de control del aire acondicionado; Unidad de control de asistencia al estacionamiento; Espejo exterior; Alimentación de la barra de botones central; Alimentación de la barra de botones lateral; Espejo interior. |
| 31 | Bomba de combustible;
Unidad de control del ventilador del radiador; Control de crucero; Relé del limpiaparabrisas delantero y trasero |
| 32 | 2015-2018:
Interfaz de diagnóstico; Ajuste del flujo de los faros; 2019: Conexión de diagnóstico; Nivelación de faros; Calefacción de la boquilla de lavado; Faros LED. |
| 33 | Relé del motor de arranque;
Interruptor del pedal del embrague. |
| 34 | 2015-2018:
Boquillas calefactables del parabrisas; 2019: Función de carga USB. |
| 35 | 2015-2018:
No asignado; 2019: Detección de «ángulo muerto». |
| 36 | Asientos delanteros calefactables |
| 37 | Radar |
| 38 | No asignado |
| 39 | 2015-2018:
Sistema de calefacción eléctrica auxiliar; 2019: No asignado |
| 40 | No asignado |
| 41 | Calefacción de la luneta trasera |
| 42 | Elevalunas eléctrico – pasajero delantero |
| 43 | Enganche de remolque – contacto en el enchufe |
| 44 | Encendedor de cigarrillos;
Toma de corriente de 12 V. |
| 45 | Elevalunas eléctrico – trasero derecho |
| 46 | Lavado de cristales delantero y trasero;
Palanca de control debajo del volante. |
| 47 | Enganche de remolque – contacto en el enchufe |
| 48 | Enganche de remolque – luz derecha |
| 49 | Unidad de control de la bomba de combustible |
| 50 | Radio |
| 51 | Calefacción del espejo exterior |
| 52 | Unidad de control KESSY |
| 53 | Bloqueo de dirección KESSY |
| 54 | No asignado |
| 55 | Asientos delanteros calefactables |
| 56 | No asignado |
| 57 | No asignado |
| 58 | No asignado |
| 59 | No asignado |

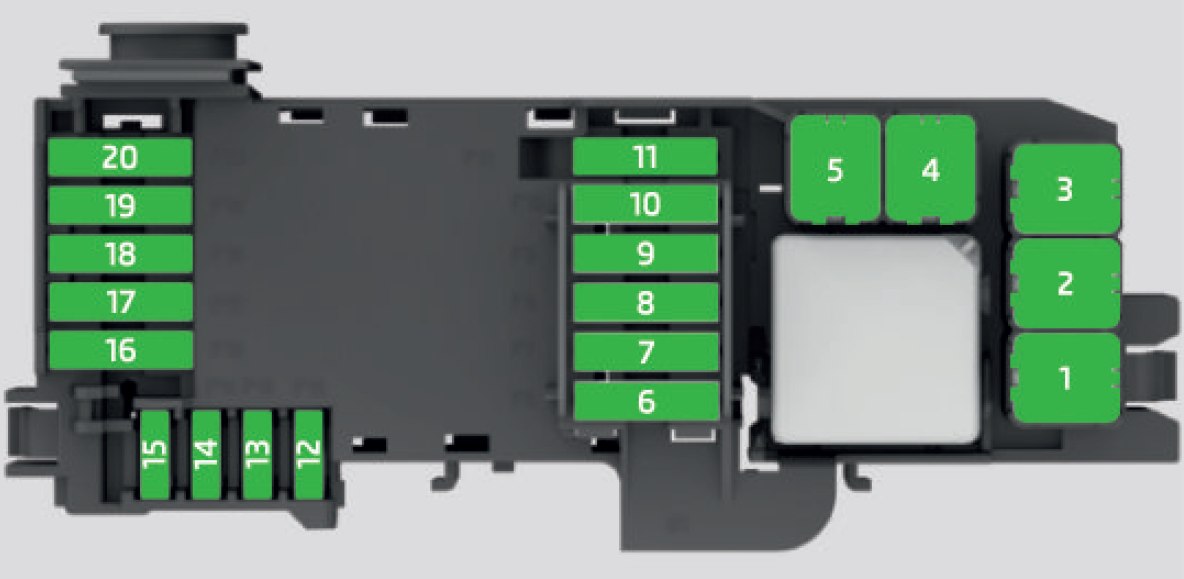

Diagrama de la caja de fusibles en el compartimento del motor
Diagrama de la caja de fusibles
Asignación de fusibles
| Nº | Consumidor de energía |
|---|---|
| Nº | Consumidor de energía |
| 1 | Ventilador del radiador |
| 2 | 2015-2018:
Unidad de control del sistema de bujías; 2019: No asignado. |
| 3 | Unidad de control para ABS/ESC |
| 4 | 2015-2018:
Sistema de calefacción eléctrica adicional; 2019: No asignado. |
| 5 | 2015-2018:
Sistema de calefacción eléctrica adicional; 2019: No asignado. |
| 6 | Transmisión automática |
| 7 | Unidad de control del motor |
| 8 | Limpiaparabrisas |
| 9 | Unidad de control |
| Nº | Consumidor de energía |
|---|---|
| 10 | Unidad de control para ABS/ESC |
| 11 | 2015-2018:
No asignado; 2019: Bomba de vacío para el sistema de frenos. |
| 12 | Componentes del motor |
| 13 | Interruptor del pedal de freno |
| 14 | Componentes del motor;
Relé de la bomba de combustible. |
| 15 | Unidad de control del motor |
| 16 | Motor de arranque |
| 17 | Unidad de control del motor |
| 18 | 2015-2018:
Componentes del motor; Relé de calefacción eléctrica; Ventilador del radiador; 2019: Ventilador del radiador; Mariposa de válvula; Sensor de temperatura del aceite; Válvula del filtro de carbón; Válvula del colector de admisión. |
| 19 | Sonda Lambda |
| 20 | 2015-2018:
Componentes del motor; Unidad de control del sistema de bujías; Calefacción de la ventilación de la caja de fusibles; 2019: Bobinas de encendido. |
