Skoda Octavia (2010-2016) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Skoda Octavia (2010-2016), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).

Skoda Octavia (2010) – esquema de fusibles

Año de fabricación: 2010

Caja de fusibles en el compartimento del motor

Número	Descripción	Amperaje [A]
F1	No asignado	–
F2	Unidad de control de la transmisión automática DQ 200	30
F3	Circuito de medición	5
F4	Válvulas para ABS	30/20
F5	Unidad de control de la transmisión automática	15
F6	Cuadro de instrumentos, palanca del limpiaparabrisas delantero y palanca de intermitentes	5
F7	Terminal de alimentación 15, motor de arranque	40
F8	Radio	15
F9	Teléfono	5
F10	Unidad de control del motor, relé principal	5/10
F11	Unidad de control para calefacción adicional	20
F12	Unidad de control para bus CAN	5
F13	Unidad de control del motor	15/30
F14	Encendido	20
F15	Sonda lambda, sensor NOx, relé de la bomba de combustible	15
	Relé del circuito de bujías de encendido	5
F 16	Unidad de control principal, faro principal derecho, luz trasera derecha	30
F17	Bocina	15

F18	Amplificador para procesador de audio digital	30
F19	Limpiaparabrisas delantero	30
F20	Bomba de agua	10
	Válvula dosificadora de combustible	20
F21	Sonda lambda	10/15
	Bomba de vacío	20
F22	Interruptor del pedal del embrague, interruptor del pedal del freno	5
F23	Bomba de aire secundaria	5
	Medidor de masa de aire	10
	Bomba de combustible de alta presión	15
F24	Filtro de carbón activo, válvula de recirculación de gases de escape	10
F25	Bomba para ABS	30/40
F26	Unidad de control principal, faro principal izquierdo, luz trasera izquierda	30
F27	Bomba de aire secundaria	40
	Precalentamiento	50
F28	No asignado	–
F29	Terminal de alimentación 30	50
F30	Terminal Xa)	40
a) Para evitar una descarga innecesaria de la batería durante el arranque del motor, los elementos eléctricos de este terminal se desactivan automáticamente.

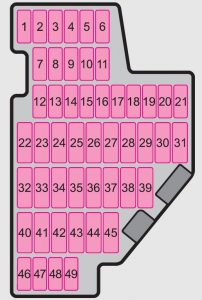

Caja de fusibles en el salpicadero

Número	Descripción	Amperaje [A]
1	Puerto de diagnóstico, unidad de control del motor, bomba eléctrica de combustible	10
2	Unidad de control ABS, ESP	5
3	Airbag	5
4	Calefacción, Aire acondicionado, Luces de marcha atrás	5
5	Unidad de control para el ajuste de los faros	5
6	Cuadro de instrumentos, Unidad de control de la transmisión automática, Unidad de control de la dirección asistida electromecánica, Asistencia al aparcamiento; Embrague Haldex	5
7	No asignado	–
8	No asignado	–
9	No asignado	–
10	No asignado	–
11	No asignado	–
12	Cierre centralizado	10
13	Puerto de diagnóstico, interruptor de luces	10
14	Unidad de control de la transmisión automática, bloqueo de la palanca de cambios	5
15	Unidad de control principal – iluminación interior	7,5
16	Climatronic	10
17	No asignado	–
18	No asignado	–
19	Unidad de control para la detección de remolque	5
20	No asignado	–
21	Luces de dirección izquierda y derecha	10
22	Ventilador de aire para Climatronic	40
23	Parabrisas delantero	30
24	Encendedor	25

25	Calefacción de la luneta trasera	25
	Calefacción de la luneta trasera, Calefacción y ventilación estacionaria	30
26	Toma de corriente en el maletero	20
27	Relé de la bomba de combustible, válvulas de inyección (motor diésel)	15
28	No asignado	–
29	Unidad de control del motor, ventilador de calefacción de la base	10
30	Unidad de control de la transmisión automática	20
31	Bomba de vacío	20
32	Elevalunas trasero eléctrico	30
33	Techo corredizo y abatible eléctrico	25
34	Unidad de control para funciones de confort	20
35	Sistema de alarma antirrobo	5
36	Sistema de limpieza de faros	20
37	Calefacción de los asientos delanteros	30
38	Asientos traseros calefactables	30
39	No asignado	–
40	Ventilador de aire para calefacción y aire acondicionado	40
41	Limpiaparabrisas trasero	15
42	No asignado	–
43	Dispositivo de remolque	15
44	Dispositivo de remolque	20
45	Dispositivo de remolque	15
46	Boquillas calefactables para el limpiaparabrisas delantero	5
47	Relé de calefacción estacionaria	5
48	No asignado	–
49	Interruptor de luces	5

Skoda Octavia (2011) – esquema de fusibles

Año de fabricación: 2011

Caja de fusibles en el compartimento del motor

Número	Descripción	Amperaje [A]
F1	No asignado	–
F2	Unidad de control de la transmisión automática DQ 200	30
F3	Circuito de medición	5
F4	Válvulas ABS	30/20
F5	Unidad de control de la transmisión automática	15
F6	Cuadro de instrumentos, palanca del limpiaparabrisas delantero y palanca de intermitentes	5
F7	Terminal de alimentación 15, motor de arranque	40
F8	Radio	15
F9	Teléfono	5
F10	Unidad de control del motor, relé principal	5/10
F11	Unidad de control para calefacción adicional	20
F12	Unidad de control para bus CAN	5
F13	Unidad de control del motor	15/30
F14	Encendido	20
F15	Sonda lambda	15
	Relé del sistema de bujías de incandescencia	5
F 16	Unidad de control, faro principal derecho, luz trasera derecha	30
F17	Bocina	15

F18	Amplificador para procesador de audio digital	30
F19	Limpiaparabrisas delantero	30
F20	Bomba de agua	10
	Válvula dosificadora de combustible	20
F21	Sonda lambda	10/15
	Bomba de vacío	20
F22	Interruptor del pedal del embrague, interruptor del pedal del freno	5
F23	Bomba de aire secundaria	5
	Medidor de masa de aire	10
	Bomba de combustible de alta presión	15
F24	Filtro de carbón activo, válvula de recirculación de gases de escape	10
F25	Bomba para ABS	30/40
F26	Unidad de control, faro principal izquierdo, luz trasera izquierda	30
F27	Bomba de aire secundaria	40
	Sistema de bujías de incandescencia	50
F28	No asignado	–
F29	Terminal de alimentación 30	50
F30	Terminal Xa)	40
a) Para evitar una descarga innecesaria de la batería durante el arranque del motor, los elementos eléctricos de este terminal se desactivan automáticamente.

Caja de fusibles en el salpicadero

Número	Descripción	Amperaje [A]
1	Fusible de diagnóstico, unidad de control del motor, bomba eléctrica de combustible	10
2	Unidad de control ABS, ESP	5
3	Airbag	5
4	Calefacción, Aire acondicionado, Luces de marcha atrás	5
5	Unidad de control para el ajuste de los faros	5
6	Cuadro de instrumentos, Unidad de control de la transmisión automática, Unidad de control de la dirección asistida electromecánica, Asistencia al aparcamiento; Embrague Haldex	5
7	No asignado	–
8	No asignado	–
9	No asignado	–
10	No asignado	–
11	No asignado	–
12	Cierre centralizado	10
13	Fusible de diagnóstico, interruptor de luces	10
14	Unidad de control de la transmisión automática, bloqueo de la palanca de cambios	5
15	Unidad de control – iluminación interior	7,5
16	Climatronic	10
17	No asignado	–
18	No asignado	–
19	Unidad de control para la detección de remolque	5
20	No asignado	–
21	Luces de dirección izquierda y derecha	10
22	Ventilador de aire para Climatronic	40
23	Parabrisas delantero	30
24	Encendedor	25

25	Calefacción de la luneta trasera	25
	Calefacción de la luneta trasera, Calefacción y ventilación estacionaria	30
26	Caja de fusibles de alimentación en el maletero	20
27	Relé de la bomba de combustible, válvulas de inyección (motor diésel)	15
28	No asignado	–
29	Unidad de control del motor, ventilador de calefacción de la base	10
30	Unidad de control de la transmisión automática	20
31	Bomba de vacío	20
32	Elevalunas trasero eléctrico	30
33	Techo corredizo y abatible eléctrico	25
34	Unidad de control para funciones de confort	20
35	Sistema de alarma antirrobo	5
36	Sistema de limpieza de faros	20
37	Calefacción de los asientos delanteros	30
38	Asientos traseros calefactables	30
39	No asignado	–
40	Ventilador de aire para calefacción y aire acondicionado	40
41	Limpiaparabrisas trasero	15
42	No asignado	–
43	Dispositivo de remolque	15
44	Dispositivo de remolque	20
45	Dispositivo de remolque	15
46	Boquillas calefactables para el limpiaparabrisas delantero	5
47	Relé de calefacción estacionaria	5
48	No asignado	–
49	Interruptor de luces	5

Skoda Octavia (2012) – esquema de la caja de fusibles

Año de fabricación: 2012.

El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Octavia (2012) es el fusible 47 en la caja de fusibles

Caja de fusibles en el compartimento del motor

Nº	Descripción
F1	No asignado
F2	Controlador de la transmisión automática DQ 200
F3	Circuito de medición
F4	Válvulas para ABS
F5	Controlador de la transmisión automática
F6	Cuadro de instrumentos; Palanca del limpiaparabrisas delantero; Palanca de intermitentes.
F7	Conexión de alimentación 15; Motor de arranque.
F8	Radio
F9	No asignado
F10	Unidad de control del motor; Relé principal.
F11	Unidad de control para calefacción adicional
F12	Unidad de control para bus CAN
F13	Unidad de control del motor
F14	Encendido
F15	Sonda lambda
	Relé del sistema de bujías de incandescencia
F 16	Controlador central; Faro principal derecho; Luz trasera derecha.

F17	Bocina
F18	Amplificador para procesador de audio digital
F19	Limpiaparabrisas delantero
F20	Bomba de agua
	Válvula dosificadora de combustible
F21	Sonda lambda
F22	Interruptor del pedal del embrague; Interruptor del pedal del freno.
F23	Bomba de aire secundaria
	Medidor de masa de aire
	Bomba de combustible de alta presión
F24	Filtro de carbón activo, válvula de recirculación de gases de escape
F25	Bomba para ABS
F26	Módulo de control central; Faro principal izquierdo; Luz trasera izquierda.
F27	Bomba de aire secundaria
	Sistema de bujías de incandescencia
F28	No asignado
F29	Conexión de alimentación 30
F30	Terminal Xa)
a) Para evitar una descarga innecesaria de la batería durante el arranque del motor, los elementos eléctricos de esta conexión se desactivan automáticamente.

Caja de fusibles en el salpicadero

Nº	Descripción
1	Toma de diagnóstico; Controlador del motor; Bomba eléctrica de combustible.
2	Unidad de control ABS, ESP
3	Airbag
4	Calefacción; Aire acondicionado; Luces de marcha atrás.
5	Unidad de control para el ajuste de los faros
6	Cuadro de instrumentos, Unidad de control de la transmisión automática, Unidad de control de la dirección asistida electromecánica, Asistencia al aparcamiento; Embrague Haldex.
7	No asignado
8	No asignado
9	No asignado
10	No asignado
11	No asignado
12	Cierre centralizado
13	Toma de diagnóstico; Interruptor de luces.
14	Controlador de la transmisión automática; Bloqueo de la palanca de cambios.
15	Unidad de control central – iluminación interior
16	Climatronic
17	No asignado
18	Limpiaparabrisas trasero
19	Unidad de control para la detección de remolque
20	No asignado
21	Luces de dirección izquierda y derecha
22	Ventilador de aire para Climatronic
23	Parabrisas delantero
24	Encendedor de cigarrillos

25	Calefacción de la luneta trasera
	Calefacción de la luneta trasera, Calefacción adicional (calefacción y ventilación en parado).
26	Fuente de alimentación en el maletero
27	Relé de la bomba de combustible, válvulas de inyección (motor diésel)
28	Radio
29	Controlador del motor; Calentador del cárter de aceite.
30	Controlador de la transmisión automática
31	Bomba de vacío
32	Elevalunas trasero eléctrico
33	Techo corredizo y abatible eléctrico
34	Unidad de control de funciones de confort
35	Alarma antirrobo
36	Sistema de limpieza de faros
37	Calefacción de los asientos delanteros
38	Asientos traseros calefactables
39	Cuadro de instrumentos; Palanca del limpiaparabrisas delantero; Palanca de intermitentes
40	Ventilador de aire para calefacción y aire acondicionado
41	No asignado
42	No asignado
43	Dispositivo de remolque
44	Dispositivo de remolque
45	Dispositivo de remolque
46	Calentadores de asientos
47	Relé de calefacción en parado
48	Teléfono
49	Interruptor de luces

Skoda Octavia (2013) – esquema de la caja de fusibles

Año de fabricación: 2013.

El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Ka (2010.11.01-2014.10.31) es el fusible F85 en la caja de fusibles

Caja de fusibles en el salpicadero

Número	Descripción
1	No asignado
2	No asignado
3	No asignado
4	No asignado
5	Unidad de control del bus de datos
6	Sensor de alarma
7	Controlador del sistema de aire acondicionado, calefacción; Receptor para el control remoto de la calefacción estacionaria; Palanca de la transmisión automática; Relé de calefacción de la luneta trasera; Relé de calefacción del parabrisas.
8	Interruptor de luces; Sensor de lluvia; Conector de diagnóstico.
9	Embrague Haldex
10	Pantalla táctil
11	Asientos traseros calefactables
12	Radio
13	Pretensor del cinturón – lado del conductor
14	Ventilador de aire para aire acondicionado, calefacción
15	Bloqueo electrónico de la dirección
16	Amplificador de señal para teléfono; Preparación para la instalación del teléfono.
17	Cuadro de instrumentos
18	No asignado
19	Unidad de control KESSY
20	Módulo de control
21	No asignado
22	Apertura del maletero
23	Luz
24	Techo panorámico
25	Controlador del cierre centralizado de la puerta delantera derecha, elevalunas eléctricos – izquierda.
26	Asientos delanteros calefactables

27	Amplificador de música
28	Dispositivo de remolque
29	No asignado
30	No asignado
31	Faro – izquierdo
32	Asistencia al aparcamiento (asistente de aparcamiento)
33	Airbag
34	Botón TCS; ESC; Pantalla de control de neumáticos; Sensor de presión del aire acondicionado; Interruptor de luces de marcha atrás; Espejo con atenuación automática; Botón START-STOP; Preparación para teléfono; Control de calefacción de asientos traseros; Sensor de aire acondicionado; Toma de corriente de 230 V; Activador de sonido.
35	Faro; Ajuste del haz de los faros; Conector de diagnóstico; Cámara; Radar.
36	Faro derecho
37	Faro izquierdo
38	Dispositivo de remolque
39	Controlador del cierre centralizado de la puerta delantera – derecha; Control de elevalunas – delantero y trasero derecho.
40	Toma de corriente de 12 V.
41	Relé CNG
42	Controlador del cierre centralizado de las puertas traseras – izquierda, derecha, Limpiaparabrisas; Limpiaparabrisas delantero.
43	Cubierta para lámparas de descarga; Iluminación interior.
44	Dispositivo de remolque
45	Unidad de control para el ajuste del asiento
46	Toma de corriente de 230 V.
47	Limpiaparabrisas trasero
48	No asignado
49	Relé de arranque del motor; Interruptor del pedal del embrague.
50	No asignado
51	Pretensor del cinturón de seguridad – lado del pasajero delantero
52	No asignado
53	Relé de calefacción de la luneta trasera

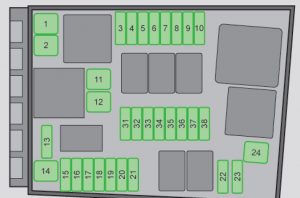

Caja de fusibles en el compartimento del motor

Nº	Descripción
F1	Unidad de control para ESC
F2	Unidad de control ESC, ABS
F3	Unidad de control del motor
F4	Controlador del motor; Relé de calefacción eléctrica adicional.
F5	Elementos del motor
F6	Sensor de freno, elementos del motor
F7	Bomba de líquido refrigerante, elementos del motor
F8	Sonda lambda
F9	Encendido, controlador del sistema de bujías de incandescencia, elementos del motor.
F10	Controlador de la bomba de combustible, encendido
F11	Calefacción eléctrica adicional
F12	Calefacción eléctrica adicional
F13	Controlador de la transmisión automática
F14	Calentador del parabrisas – izquierdo
F15	Bocina

F 16	Arranque; Bomba de combustible.
F17	Unidad de control ABS, ESC, unidad de control del motor
F18	Unidad de control del bus de datos
F19	Limpiaparabrisas
F20	Alarma
F21	ABS
F22	Unidad de control del motor
F23	Motor de arranque
F24	Calefacción eléctrica adicional
F31	No asignado
F32	No asignado
F33	No asignado
F34	Calefacción del parabrisas – derecha
F35	No asignado
F36	No asignado
F37	Unidad de control para calefacción adicional.
F39	No asignado

Skoda Octavia (2014) – esquema de fusibles

Año de fabricación: 2014

Caja de fusibles en el salpicadero

Número	Descripción
1	No asignado
2	No asignado
3	No asignado
4	No asignado
5	Unidad de control del bus de datos
6	Sensor de alarma
7	Controlador del sistema de aire acondicionado, calefacción, receptor para el control remoto de la calefacción auxiliar, palanca de la transmisión automática, relé de calefacción de la luneta trasera, relé de calefacción del parabrisas
8	Interruptor de luces, sensor de lluvia, conector de diagnóstico
9	Embrague Haldex
10	Pantalla táctil
11	Asientos traseros calefactables
12	Radio
13	Pretensor del cinturón – lado del conductor
14	Ventilador de aire para aire acondicionado, calefacción
15	Bloqueo eléctrico de la dirección
16	Amplificador de señal para teléfono, preparación para la instalación del teléfono
17	Cuadro de instrumentos
18	No asignado
19	Unidad de control KESSY
20	Módulo del volante
21	No asignado
22	Apertura del maletero
23	Luz – buena
24	Techo panorámico
25	Controlador del cierre centralizado de la puerta delantera derecha, elevalunas eléctricos – izquierda
26	Asientos delanteros calefactables

27	Amplificador de música
28	Dispositivo de remolque
29	No asignado
30	No asignado
31	Faro – izquierdo
32	Asistencia al aparcamiento (asistente de aparcamiento)
33	Interruptor del airbag para luces de emergencia
34	Botón TCS, ESC, pantalla de control de neumáticos, sensor de presión del aire acondicionado, interruptor de luz de marcha atrás, espejo con atenuación automática, botón START-STOP, preparación para teléfono, control de calefacción de asientos traseros, sensor de aire acondicionado, toma de corriente de 230 V, activador acústico
35	Faro, ajuste del haz de los faros, conector de diagnóstico, cámara, radar
36	Faro derecho
37	Faro izquierdo
38	Dispositivo de remolque
39	Controlador del cierre centralizado de la puerta delantera – derecha, control de elevalunas – delantero y trasero derecho
40	Toma de corriente de 12 V.
41	Relé CNG
42	Controlador del cierre centralizado de las puertas traseras – izquierda, derecha, sistema de chorro de faros, limpiaparabrisas delantero
43	Cubierta para lámparas de descarga, iluminación interior
44	Dispositivo de remolque
45	Unidad de control para el ajuste del asiento
46	Toma de corriente de 230 V.
47	Limpiaparabrisas trasero
48	No asignado
49	Bobina del relé de arranque, interruptor del pedal del embrague
50	No asignado
51	Pretensor del cinturón – lado del pasajero delantero
52	No asignado
53	Relé de calefacción de la luneta trasera

Caja de fusibles en el compartimento del motor

Número	Descripción
1	Unidad de control ESC, ABS
2	Unidad de control ESC, ABS
3	Unidad de control del motor
4	Controlador del motor, relé de calefacción eléctrica
5	Elementos del motor
6	Sensor de freno, elementos del motor
7	Bomba de líquido refrigerante, elementos del motor
8	Sonda lambda
9	Encendido, controlador del sistema de bujías de encendido, elementos del motor
10	Controlador de la bomba de combustible, encendido
11	Calefacción eléctrica
12	Calefacción eléctrica
13	Controlador de la transmisión automática
14	No asignado
15	Bocina

16	Arranque, bomba de combustible
17	Unidad de control ABS, ESC, unidad de control del motor
18	Unidad de control del bus de datos
19	Limpiaparabrisas
20	Alarma
21	Calefacción del parabrisas – izquierda
22	Unidad de control del motor
23	Motor de arranque
24	Calefacción eléctrica auxiliar
31	No asignado
32	No asignado
33	No asignado
34	Calefacción del parabrisas – derecha
35	No asignado
36	No asignado
37	Unidad de control para calefacción auxiliar
39	No asignado

Skoda Octavia (2015) – esquema de fusibles

Año de fabricación: 2015

Caja de fusibles en el salpicadero

Número	Descripción
1	No asignado
2	No asignado
3	No asignado
4	No asignado
5	Unidad de control del bus de datos
6	Sensor de alarma
7	Controlador del sistema de aire acondicionado, calefacción, receptor para el control remoto de la calefacción auxiliar, palanca de la transmisión automática, relé de calefacción de la luneta trasera, relé de calefacción del parabrisas
8	Interruptor de luces, sensor de lluvia, conector de diagnóstico
9	Embrague Haldex
10	Pantalla táctil
11	Asientos traseros calefactables
12	Radio
13	Pretensor del cinturón de seguridad – lado del conductor
14	Ventilador de aire para aire acondicionado, calefacción
15	Bloqueo eléctrico de la dirección
16	Amplificador de señal para teléfono, preparación para la instalación del teléfono
17	Cuadro de instrumentos
18	No asignado
19	Unidad de control KESSY
20	Palanca de control bajo el volante
21	No asignado
22	Gancho de remolque – contacto en la toma
23	Luz – buena
24	Techo panorámico
25	Controlador del cierre centralizado de la puerta delantera derecha, elevalunas eléctricos – izquierda
26	Asientos delanteros calefactables

27	Amplificador de música
28	Gancho de remolque – luz izquierda
29	Relé CNG
30	No asignado
31	Faro – izquierdo
32	Asistencia al aparcamiento (asistente de aparcamiento)
33	Interruptor del airbag para luces de emergencia
34	TCS, botón ESC, pantalla de control de neumáticos, sensor de presión del aire acondicionado, interruptor de luz de marcha atrás, espejo con atenuación automática, botón START-STOP, preparación para teléfono, control de calefacción de asientos traseros, sensor de aire acondicionado, toma de corriente de 230 V, generador de sonido deportivo
35	Faro, ajuste del haz de los faros, toma de diagnóstico, cámara, radar
36	Faro derecho
37	Faro izquierdo
38	Gancho de remolque – luz derecha
39	Controlador del cierre centralizado de la puerta delantera – derecha, control de elevalunas – delantero y trasero derecho
40	Toma de corriente de 12 V.
41	No asignado
42	Controlador del cierre centralizado de las puertas traseras – izquierda, derecha, sistema de chorro de faros, limpiaparabrisas delantero
43	Cubierta para lámparas de descarga, iluminación interior
44	Gancho de remolque – contacto en la toma
45	Unidad de control para el regulador del asiento
46	Toma de corriente de 230 V.
47	Limpiaparabrisas trasero
48	No asignado
49	Bobina del relé de arranque del motor, interruptor del pedal del embrague
50	Apertura del capó del maletero
51	Pretensor del cinturón – lado del pasajero delantero
52	No asignado
53	Relé de calefacción de la luneta trasera

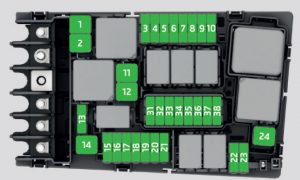

Caja de fusibles en el compartimento del motor

Número	Descripción
1	Unidad de control ESC, ABS
2	Unidad de control ESC, ABS
3	Unidad de control del motor
4	Ventilador del radiador, sensor de temperatura del aceite, sensor de cantidad de aire, válvula reguladora, relé de calefacción eléctrica auxiliar
5	Bobina del relé del sistema de encendido, bobina del relé CNG
6	Sensor de freno
7	Bomba de líquido refrigerante, cubierta del radiador
8	Sonda lambda
9	Encendido, unidad de control del sistema de calefacción
10	Regulador de la bomba de combustible, encendido
11	Calefacción eléctrica auxiliar
12	Calefacción eléctrica auxiliar
13	Regulador de la transmisión automática
14	No asignado
15	Bocina

16	Arranque, bomba de combustible
17	Unidad de control ABS, ESC, unidad de control del motor
18	Unidad de control del bus de datos
19	Limpiaparabrisas
20	Alarma
21	Calefacción del parabrisas – izquierda
22	Unidad de control del motor
23	Motor de arranque
24	Calefacción eléctrica auxiliar
31	No asignado
32	No asignado
33	No asignado
34	Calefacción del parabrisas – derecha
35	No asignado
36	No asignado
37	Unidad de control para calefacción auxiliar
39	No asignado

Skoda Octavia (2016) – esquema de la caja de fusibles

Año de fabricación: 2016.

El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Octavia (2016) es el fusible 40 en la caja de fusibles del salpicadero.

Caja de fusibles en el salpicadero

Nº	Descripción
1	No asignado
2	No asignado
3	No asignado
4	No asignado
5	Bus de datos
6	Sensor de alarma
7	Aire acondicionado; Calefacción; Receptor de control remoto para calefacción estacionaria; Palanca de la transmisión automática.
8	Interruptor de luces; Sensor de lluvia; Conector de diagnóstico.
9	Embrague Haldex
10	Pantalla táctil
11	Asientos traseros calefactables
12	Radio
13	Pretensor del cinturón – lado del conductor
14	Ventilador de aire para aire acondicionado; Calefacción.
15	Bloqueo eléctrico de la dirección
16	Amplificador de señal para teléfono; Preparación para la instalación del teléfono.
17	Cuadro de instrumentos
18	No asignado
19	KESSY
20	Palanca de control bajo el volante
21	No asignado
22	Gancho de remolque – contacto en el conector
23	Lámpara
24	Techo panorámico
25	Controlador del cierre centralizado de la puerta delantera derecha, elevalunas eléctricos – izquierda.
26	Asientos delanteros calefactables

27	Amplificador de música
28	Gancho de remolque – luz izquierda
29	Relé CNG
30	No asignado
31	Faro – izquierdo
32	Asistencia al aparcamiento (asistente de aparcamiento)
33	Interruptor del airbag para luces de emergencia
34	TCS; Botón ESC; Pantalla de control de neumáticos; Sensor de presión del aire acondicionado; Interruptor de luces de marcha atrás; Espejo con atenuación automática; Botón START-STOP; Preparación para teléfono; Control de calefacción de asientos traseros; Sensor de aire acondicionado; Toma de corriente de 230 V; Generador de sonido deportivo.
35	Faro; Ajuste del haz de los faros; Conector de diagnóstico; Cámara; Radar.
36	Faro derecho
37	Faro izquierdo
38	Gancho de remolque – luz derecha
39	Controlador del cierre centralizado de la puerta delantera – derecha, control de elevalunas – delantero y trasero derecho.
40	Toma de corriente de 12 V.
41	No asignado
42	Puertas traseras con cierre centralizado; Cubierta de los faros; Cubierta del parabrisas.
43	Cubierta para lámparas de descarga; Iluminación interior.
44	Gancho de remolque – contacto en la toma
45	Unidad de control para el ajuste del asiento
46	Toma de corriente de 230 V.
47	Limpiaparabrisas trasero
48	No asignado
49	Relé de arranque del motor; Interruptor del pedal del embrague.
50	Apertura del capó del maletero
51	Pretensor del cinturón – lado del pasajero delantero
52	No asignado
53	Relé de calefacción de la luneta trasera

Esquema de fusibles en el compartimento del motor

Nº	Descripción
1	ESC, ABS
2	ESC, ABS
3	Unidad de control del motor
4	Ventilador del radiador; Sensor de temperatura del aceite; Sensor de flujo de aire; Válvula de control de presión de combustible; Relé de calefacción eléctrica; Elementos del motor.
5	Bobina del relé del sistema de encendido; Bobina del relé CNG; Elementos del motor.
6	Sensor de freno
7	Bomba de líquido refrigerante; Apertura del radiador; Elementos del motor.
8	Sonda lambda
9	Encendido; Sistema de bujías de incandescencia; Elementos del motor.
10	Bomba de combustible; Encendido.
11	Calefacción eléctrica
12	Calefacción eléctrica
13	Transmisión automática
14	Calefacción del parabrisas – derecha
15	Bocina

16	Arranque; Bomba de combustible.
17	ABS; ESC; Controlador del motor; Bobina del relé de calefacción del parabrisas delantero.
18	Bus de datos; Módulo de datos de la batería.
19	Limpiaparabrisas
20	Alarma
21	Calefacción del parabrisas – izquierda
22	Unidad de control del motor
23	Arranque
24	Calefacción eléctrica adicional
31	No asignado
32	No asignado
33	No asignado
34	Embrague Haldex
35	No asignado
36	No asignado
37	Calefacción estacionaria
39	No asignado

Acerca del Skoda Octavia (2010-2016)

El Skoda Octavia, fabricado entre 2010 y 2016, es un popular modelo de gama media que ofrece una combinación de amplitud, fiabilidad y eficiencia. Este modelo estaba disponible en varias versiones de carrocería, incluyendo liftback y familiar, lo que ofrecía a los clientes una amplia gama de opciones según sus necesidades. Bajo el capó, se podían encontrar varios motores, desde unidades de gasolina económicas hasta potentes motores diésel, lo que permitía adaptar la elección del vehículo a las preferencias del conductor. El Octavia es conocido por su construcción de calidad y sus tecnologías modernas, lo que lo convierte en un vehículo ideal tanto para familias como para individuos.

Esquema de la caja de fusibles del Skoda Octavia

Esta página muestra el esquema de la caja de fusibles para el modelo Skoda Octavia de los años 2010 a 2016. La ubicación típica de la caja de fusibles en este vehículo es debajo del capó y en el interior, más comúnmente debajo del salpicadero en el lado del conductor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y el correcto funcionamiento del vehículo, por lo que es importante conocer su configuración y mantenerla correctamente.
