Skoda Fabia (2007-2017) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Skoda Fabia (2007-2017), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).

Skoda Fabia (2007) – esquema de fusibles

Año de fabricación: 2007.

El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Fabia (2007) es el fusible 47 en la caja de fusibles del salpicadero.

Caja de fusibles en el salpicadero

Nº	Descripción	Amp [A]
1	Servodirección electrohidráulica	5
2	Juego de intermitentes; Ajuste del alcance de los faros.	5
3	Control del motor – motor de gasolina	5
4	Unidad de control ABS	5
5	Motor de gasolina: interruptor de luces de freno, control de crucero.	5
6	No asignado	–
7	Control del motor 1,2 ltr.	15
8	Inyectores – 1,4 ltr.; 1,6 ltr.	10
9	Control de calefacción; Control de aire acondicionado; Asistencia de estacionamiento; Control de iluminación de curvas.	5
10	Válvula PCV	7,5
11	Espejo ajustable eléctricamente; Elevalunas eléctricos.	7,5
12	Luz de marcha atrás	10
13	Control del motor (para vehículos con transmisión automática)	10
14	Motor para luces de curva	10
15	Navegación PDA	5
16	No asignado	–
17	Luz de posición izquierda; Iluminación de la matrícula.	5
18	Luz de posición derecha	5
19	Radio, unidad de control central	5
20	Juego de intermitentes; Sensor de ángulo de dirección; ESP.	5
21	Luces de freno	10
22	Elementos de control de calefacción; Control de aire acondicionado; Asistencia de estacionamiento; Teléfono móvil.	7,5
23	Iluminación interior, habitáculo y maletero	10
24	Cierre de la puerta trasera	10
25	Calefacción de asientos	20
26	Boquillas calefactadas del parabrisas; Sistema de limpieza de cristales.	15
27	No asignado	–
28	Motor de gasolina: válvula AKF, mariposa de control.	10
29	Inyección – motor 1,2 ltr.	10

30	Bomba de combustible – motor de gasolina	15
31	Sonda lambda	10
32	Motor diésel: interruptor de luces de freno y pedal de embrague, control de crucero, relé de la bomba de combustible, relé del sistema de bujías incandescentes.	5
33	Control del motor – motor diésel	30
34	Control del motor 1,4 ltr.; 1,6 ltr.	30
	Bomba de combustible – motor diésel	15
35	Techo corredizo y elevable eléctrico	25
36	Haz principal	15 / 5a)
37	Luz antiniebla trasera	7,5
38	Luces antiniebla	10
39	Ventilador	25
40	Limpiaparabrisas trasero	10
41	No asignado	–
42	Calefacción de la luneta trasera	25
43	Bocina	20
44	Limpiaparabrisas delantero	20
45	Unidad de control central para el sistema de confort
46	Control del motor 1,4 ltr.; 1,6 ltr.	5
47	Encendedor de cigarrillos, toma de corriente en el maletero b)	15
48	Unidad de control de tensión del vehículo	5
49	Intermitentes	15
50	Preparación para la instalación de radio, teléfono, módulo multifunción.	10
51	Elevalunas eléctrico (delantero y trasero en el lado izquierdo)	25
52	Elevalunas eléctrico (delantero y trasero en el lado derecho)	25
53	No asignado	–
54	Sistema de alarma antirrobo	15
55	No asignado	–
56	Sistema de limpieza de faros	25
57	Luces antiniebla izquierdas	15
58	Luces antiniebla derechas	15
a) Dependiendo del tipo de faro – reemplazar el fusible dañado por uno nuevo con el mismo número de amperios. b) Si el motor está apagado, un elemento eléctrico ya conectado puede descargar la batería.

Caja de fusibles en la batería

Nº	Descripción	Amp [A]
1	Alternador	175
2	Interior	110
3	Ventilador del radiador	40
4	ABS o TCS o ESP	40
5	Servodirección electrohidráulica	50
6	Bujías incandescentes	50
7	ABS o TCS o ESP	25
8	Ventilador del radiador	30
9	Aire acondicionado	5
10	Unidad de control del motor	15
11	Unidad de control central	5
12	Transmisión automática	5

Skoda Fabia (2008) – esquema de fusibles

Año de fabricación: 2008.

El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Fabia (2008) es el fusible 47 en la caja de fusibles del salpicadero.

Caja de fusibles en el salpicadero

Nº	Descripción	Amperaje [A]
1	No asignado	–
2	No asignado	–
3	Juego de intermitentes; Ajuste de la iluminación de los faros.	5
4	Unidad de control ABS	5
5	Motor de gasolina: interruptor de luces de freno, control de crucero.	5
6	No asignado	–
7	Controlador del motor 1,2 ltr.	15
8	Inyectores – 1,4 ltr.; 1,6 ltr.	10
9	Control de calefacción; Controlador de aire acondicionado; Asistencia de estacionamiento; Controlador de iluminación de curvas.	5
10	No asignado	7,5
11	Espejo eléctrico; Elevalunas eléctricos.	7,5
12	Luz de marcha atrás	10
13	Controlador del motor (para vehículos con transmisión automática)	10
14	Motor para luces de curva	10
15	Navegación PDA	5
16	Servodirección electrohidráulica; Controlador del motor – motor de gasolina.	–
17	Luz de posición izquierda; Iluminación de la matrícula.	5
18	Luz de posición derecha	5
19	Radio, unidad de control central	5
20	Controlador del motor 1,4 ltr.; 1,6 ltr. – motor diésel	5
21	Luces de freno	10
22	Controles de calefacción; Unidad de control de aire acondicionado; Asistencia de estacionamiento; Teléfono móvil; Juego de intermitentes; Sensor de ángulo de dirección; ESP; Unidad de control de tensión del vehículo.	7,5
23	Iluminación interior, guantera y maletero	10
24	Cierre de la tapa trasera	10
25	Calefacción de asientos	20
26	Boquillas calefactadas para limpiaparabrisas; Sistema de limpieza de cristales.	15
27	No asignado	–
28	Motor de gasolina: válvula AKF, válvula reguladora.	10
29	Inyección – motor 1,2 ltr.	10

30	Bomba de combustible – motor de gasolina	15
31	Sonda lambda	10
32	Motor diésel: interruptor de luz de freno y pedal de embrague, control de crucero, relé de la bomba de combustible, relé del sistema de bujías incandescentes.	5
33	Controlador del motor – motor diésel	30
34	Controlador del motor 1,4 ltr.; 1,6 ltr.	30
	Bomba de combustible – motor diésel	15
35	Iluminación del juego de intermitentes e interruptor	5
36	Haz principal	15 / 5a)
37	Luz antiniebla trasera	7,5
38	Luces antiniebla	10
39	Ventilador	25
40	Limpiaparabrisas trasero	10
41	No asignado	–
42	Calefacción de la luneta trasera	25
43	Bocina	20
44	Limpiaparabrisas trasero	20
45	Módulo de control central para el sistema de confort	15
46	No asignado	–
47	Encendedor de cigarrillos; Toma de corriente en el maletero b).	15
48	ABS	15
49	Intermitentes	15
50	Preparación para la instalación de radio, teléfono; Módulo multifunción.	10
51	Elevalunas eléctrico (delantero y trasero en el lado izquierdo)	25
52	Elevalunas eléctrico (delantero y trasero en el lado derecho)	25
53	Techo corredizo y elevable eléctrico	–
54	Sistema de alarma antirrobo	15
55	No asignado	–
56	Sistema de limpieza de faros	25
57	Luz de cruce izquierda, ajuste de la iluminación de los faros	15
58	Luces de cruce derechas	15
a) Dependiendo del tipo de faro – reemplazar el fusible dañado por uno nuevo con el mismo número de amperios. b) Si el motor está apagado, un elemento eléctrico ya conectado puede descargar la batería.

Esquema de fusibles en la batería

Nº	Descripción	Amperaje [A]
1	Alternador	175
2	Interior	80
3	Calefacción eléctrica adicional	60
4	ABS o TCS o ESP	40
5	Servodirección electrohidráulica	50
6	Bujías incandescentes	50
7	ABS o TCS o ESP	25
8	Ventilador del radiador	30
9	Aire acondicionado	5
10	Ventilador del radiador	40
11	Unidad de control central	5
12	Transmisión automática	5
	Calefacción eléctrica adicional	30

Skoda Fabia (2009) – esquema de fusibles

Año de fabricación: 2009.

El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Fabia (2007) es el fusible 47 en la caja de fusibles del salpicadero.

Caja de fusibles en el salpicadero

Nº	Descripción	Amp [A]
1	No asignado	–
2	No asignado	–
3	Juego de intermitentes; Ajuste del alcance de los faros.	5
4	Unidad de control ABS	5
5	Motor de gasolina: interruptor de luces de freno, control de crucero.	5
6	No asignado	–
7	Controlador del motor 1,2 ltr.	15
8	Inyectores – 1,4 ltr.; 1,6 ltr.	10
9	Control de calefacción; Controlador de aire acondicionado; Asistencia de estacionamiento; Controlador de iluminación de curvas.	5
10	No asignado	7,5
11	Espejo eléctrico; Elevalunas eléctricos.	7,5
12	Luz de marcha atrás	10
13	Controlador del motor (para vehículos con transmisión automática)	10
14	Motor para luces de curva	10
15	Navegación PDA	5
16	Servodirección electrohidráulica; Controlador del motor – motor de gasolina.	–
17	Luz de posición izquierda; Iluminación de la matrícula.	5
18	Luz de posición derecha	5
19	Radio, unidad de control central	5
20	Controlador del motor 1,4 ltr.; 1,9 ltr. – motor diésel	5
21	Luces de freno	10
22	Controles de calefacción; Unidad de control de aire acondicionado; Asistencia de estacionamiento; Teléfono móvil; Juego de intermitentes; Sensor de ángulo de dirección; ESP; Unidad de control de tensión del vehículo.	7,5
23	Iluminación interior, guantera y maletero	10
24	Cierre de la tapa trasera	10
25	Calefacción de asientos	20
26	Boquillas calefactadas para limpiaparabrisas; Sistema de limpieza de cristales.	15
27	No asignado	–
28	Motor de gasolina: válvula AKF, mariposa reguladora.	10
29	Inyección – motor 1,2 ltr.	10

30	Bomba de combustible – motor de gasolina	15
31	Sonda lambda	10
32	Motor diésel: interruptor de luz de freno y pedal de embrague, control de crucero, relé de la bomba de combustible, relé del sistema de bujías incandescentes.	5
33	Unidad de control – motor diésel	30
34	Unidad de control 1,4 ltr.; 1,6 ltr.	30
	Bomba de combustible – motor diésel	15
35	Iluminación del juego de indicadores e interruptor	5
36	Luces de carretera	15 / 5a)
37	Luz antiniebla trasera	7,5
38	Luces antiniebla	10
39	Ventilador	25
40	Limpiaparabrisas trasero	10
41	No asignado	–
42	Calefacción de la luneta trasera	25
43	Bocina	20
44	Limpiaparabrisas trasero	20
45	Unidad de control central para el sistema de confort	15
46	No asignado	–
47	Encendedor de cigarrillos; Toma de corriente en el maletero b).	15
48	ABS	15
49	Intermitentes	15
50	Preparación para la instalación de radio, teléfono; Módulo multifunción.	10
51	Elevalunas eléctrico (delantero y trasero en el lado izquierdo)	25
52	Elevalunas eléctrico (delantero y trasero en el lado derecho)	25
53	Techo corredizo y elevable eléctrico	–
54	Alarma antirrobo	15
55	No asignado	–
56	Sistema de limpieza de faros	25
57	Luz de cruce izquierda, ajuste del alcance de los faros	15
58	Luces de cruce derechas	15
a) Dependiendo del tipo de faro – reemplazar el fusible dañado por uno nuevo con el mismo número de amperios. b) Si el motor está apagado, un elemento eléctrico ya conectado puede descargar la batería.

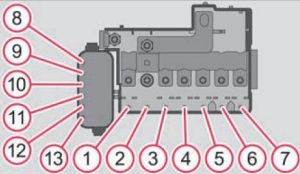

Esquema de fusibles cerca de la batería (transmisión manual)

Nº	Descripción	Amp [A]
1	Alternador	175
2	No asignado	–
3	Interior	80
4	Calefacción eléctrica adicional	60
5	Interior	40
6	Bujías incandescentes; Ventilador de refrigeración.	50
7	Servodirección electrohidráulica	50
8	ABS o TCS o ESP	25
9	Ventilador del radiador	30
10	Ventilador del radiador	5
11	ABS o TCS o ESP	40
12	Módulo de control central	5
13	Transmisión automática	5
	Calefacción eléctrica adicional	30

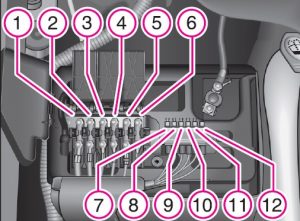

Esquema de fusibles cerca de la batería (transmisión automática)

Número	Descripción	Amp [A]
1	Alternador	175
2	Interior	80
3	Calefacción eléctrica adicional	60
4	ABS o TCS o ESP	40
5	Servodirección electrohidráulica	50
6	Bujías de encendido	50
7	ABS o TCS o ESP	25
8	Ventilador del radiador	30
9	Sistema de aire acondicionado	5
10	Ventilador del radiador	40
11	Unidad de control central	5
12	Transmisión automática	5
	Calefacción eléctrica adicional	30

Skoda Fabia (2010) – esquema de la caja de fusibles

Año de fabricación: 2010.

El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Fabia (2010) es el fusible 47 en la caja de fusibles del salpicadero.

Caja de fusibles en el salpicadero

Nº	Descripción	Amp [A]
1	No asignado	–
2	Start&Stop	5
3	Cuadro de instrumentos; Ajuste del alcance de los faros.	7,5
4	Unidad de control ABS	5
5	Motor de gasolina: interruptor de luces de freno, control de crucero.	5
6	Luz de marcha atrás (transmisión manual)	10
7	Encendido	15
	Controlador del motor; Transmisión automática.	7,5
8	Interruptor del pedal de freno; Ventilador del líquido refrigerante.	5
9	Control de calefacción; Controlador de aire acondicionado; Asistencia de estacionamiento; Controlador de iluminación de curvas; Ventilador de refrigeración.	5
10	Aire acondicionado a)	7,5
11	Ajuste del espejo	5
12	Unidad de control para detección de remolque	5
13	Controlador de transmisión automática	5
14	Motor para faros halógenos con función de iluminación de curvas.	10
15	Navegación PDA	5
16	Servodirección electrohidráulica	5
17	START – STOP – radio	10
	Luces diurnas	7,5
18	Calefactor de espejo	5
19	Contacto S.	5
20	Unidad de control del motor	5
	Unidad de control del motor	7,5
	Relé de la bomba de combustible	15
	Unidad de control de la bomba de combustible	15
21	Luz de marcha atrás; Faros antiniebla con función “CORNER”.	10
22	Control de calefacción; Controlador de aire acondicionado; Asistencia de estacionamiento; Teléfono; Cuadro de instrumentos; Sensor de ángulo de dirección; ESP; Controlador de tensión del vehículo; Volante multifunción.	7,5
23	Iluminación interior, habitáculo y maletero; Luces laterales.	15
24	Controlador central del vehículo	5
25	Calefacción de asientos	20
26	Limpiaparabrisas trasero	10
27	No asignado	–
28	Motor de gasolina: Válvula AKF; Aletas de control.	10
29	Inyección, bomba de agua	10
30	Bomba de combustible	15

Arranque	20
Control de crucero; Función de relé PTC.	5
31	Sonda lambda	10
32	Bomba de alta presión; Válvula de presión.	15
33	Unidad de control del motor	30/15
34	Unidad de control del motor	15
	Bomba de vacío	20
35	Alimentación de la llave de encendido	5
36	Luces de carretera	15
37	Luz antiniebla trasera	7,5
38	Luces antiniebla	10
39	Ventilador	30
40	Boquillas calefactadas del parabrisas; Sistema de limpieza de cristales	15
41	No asignado	–
42	Calefacción de la luneta trasera	25
43	Bocina	20
44	Limpiaparabrisas delantero	20
45	Controlador central para el sistema de confort	25/10
46	Sistema de alarma antirrobo	15
47	Encendedor de cigarrillos, toma de corriente en el maletero b)	15
48	ABS; START-STOP – convertidor DC/DC ESP.	15
49	Intermitentes, luces de freno	15
50	START-STOP – Infotainment con convertidor DC/DC	30
	Radio	10
51	Elevalunas eléctrico (delantero y trasero en el lado izquierdo)	25
52	Elevalunas eléctrico (delantero y trasero en el lado derecho)	25
53	Luz de posición – lado izquierdo	5
	Techo corredizo eléctrico
54	START-STOP – cuadro de instrumentos	5
	Sistema de alarma antirrobo	15
55	Controlador de transmisión automática DSG	30
56	Sistema de limpieza de faros	25
	Luz de posición – lado derecho	5
57	Faro izquierdo con luz de cruce, ajuste del alcance de los faros	15
58	Luces de cruce derechas	15
a) Solo aplicable a algunos países. b) Si el motor está apagado, un elemento eléctrico ya conectado puede descargar la batería.

Esquema de fusibles cerca de la batería (transmisión manual, transmisión automática DSG)

Nº	Descripción	Amp [A]
1	Alternador	175
2	No asignado	–
3	Interior	80
4	Calefacción eléctrica adicional	60
5	Interior	40
6	Bujía de encendido; Ventilador del líquido refrigerante.	50
7	Servodirección electrohidráulica	50
8	ABS o TCS o ESP	25
9	Ventilador del radiador	30
10	Ventilador del radiador	5
11	ABS o TCS o ESP	40
13	Transmisión automática	5
	Calefacción eléctrica adicional	30

Esquema de fusibles cerca de la batería (transmisión automática)

Nº	Descripción	Amp [A]
1	Alternador	175
2	Interno	80
3	Calefacción eléctrica adicional	60
4	ESP	40
5	Servodirección electrónica	50
6	Bujía de encendido	50
7	ESP	25
8	Ventilador del radiador	30
9	Sistema de aire acondicionado	5
10	ABS	40
11	Módulo de control central	5
12	Transmisión automática	5
	Calefacción eléctrica adicional	40

Skoda Fabia (2011) – esquema de fusibles

Año de fabricación: 2011.

El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Fabia (2011) es el fusible 47 en la caja de fusibles

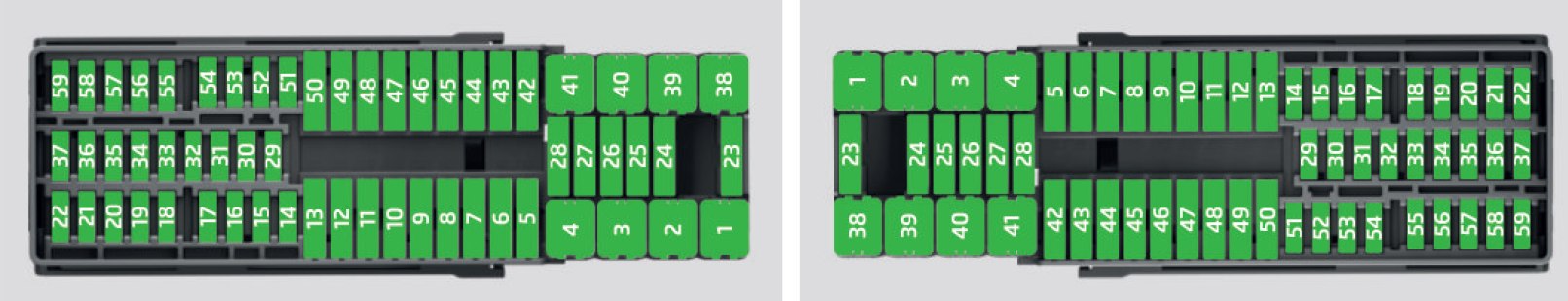

Caja de fusibles en el salpicadero

Nº	Descripción	Amp [A]
1	No asignado	–
2	Start/Stop	5
3	Juego de intermitentes; Ajuste del alcance de los faros.	7,5
4	Unidad de control ABS	5
5	Motor de gasolina: control de crucero	5
6	Iluminación de marcha atrás (transmisión manual)	10
7	Encendido	15
	Unidad de control del motor; Transmisión automática.	7,5
8	Interruptor del pedal de freno; Ventilador del líquido refrigerante.	5
9	Control de calefacción; Unidad de control de aire acondicionado; Asistencia de estacionamiento; Unidad de control de iluminación de curvas; Ventilador de refrigeración.	5
10	Aire acondicionado a)	7,5
11	Ajuste del espejo	5
12	Unidad de control para detección de remolque	5
13	Unidad de control de transmisión automática	5
14	Motor para faros halógenos con función de iluminación de curvas.	10
15	Navegación PDA	5
16	Servodirección eléctrica	5
17	START – STOP – radio	10
	Luces diurnas	7,5
18	Calefacción de espejo	5
19	Contacto S.	5
20	Unidad de control del motor	5
	Unidad de control del motor	7,5
	Relé de la bomba de combustible	15
	Unidad de control de la bomba de combustible	15
21	Iluminación de marcha atrás; Faros antiniebla con función «ROH».	10
22	Control de calefacción; Unidad de control de aire acondicionado; Asistencia de estacionamiento; Teléfono móvil; Juego de intermitentes; Sensor de ángulo de dirección; ESP; Unidad de control de tensión del vehículo; Volante multifunción.	7,5
23	Iluminación interior, guantera y maletero; Luces laterales.	15
24	Unidad de control central del vehículo	5
25	Calefacción de asientos	20
26	Limpiaparabrisas trasero	10
27	No asignado	–
28	Motor de gasolina: válvula AKF, mariposa reguladora.	10
29	Inyección, bomba de agua	10
30	Bomba de combustible	15

Arranque	20
Control de crucero, funcionamiento del relé PTC	5
31	Sonda lambda	10
32	Bomba de alta presión, válvula de presión	15
33	Unidad de control del motor	30/15
34	Unidad de control del motor	15
	Bomba de vacío	20
35	Alimentación de la llave de encendido	5
36	Luces principales	15
37	Luz antiniebla trasera	7,5
38	Luces antiniebla	10
39	Ventilador	30
40	Boquillas calefactadas del limpiaparabrisas delantero; Sistema de limpieza de cristales.	15
41	No asignado	–
42	Calefacción de la luneta trasera	25
43	Bocina	20
44	Limpiaparabrisas delantero	20
45	Sistema de control central para el sistema de confort	25/10
46	Sistema de alarma antirrobo	15
47	Encendedor de cigarrillos; Toma de corriente en el maletero b).	15
48	ABS, START-STOP – convertidor DC / DC ESP	15
49	Intermitentes; Luces de freno.	15
50	START-STOP – Infotainment con convertidor DC / DC	30
	Radio	10
51	Elevalunas eléctrico (delantero y trasero en el lado izquierdo)	25
52	Elevalunas eléctrico (delantero y trasero en el lado derecho)	25
53	Luz de estacionamiento – lado izquierdo	5
	Techo corredizo eléctrico
54	START-STOP – cuadro de instrumentos	5
	Sistema de alarma antirrobo	15
55	Unidad de control de transmisión automática DSG	30
56	Sistema de limpieza de faros	25
	Luz de estacionamiento – lado derecho	5
57	Faro izquierdo de cruce, ajuste del alcance de los faros	15
58	Luces de cruce derechas	15
a) Solo aplicable a algunos países. b) Si el motor está apagado, un elemento eléctrico ya conectado puede descargar la batería.

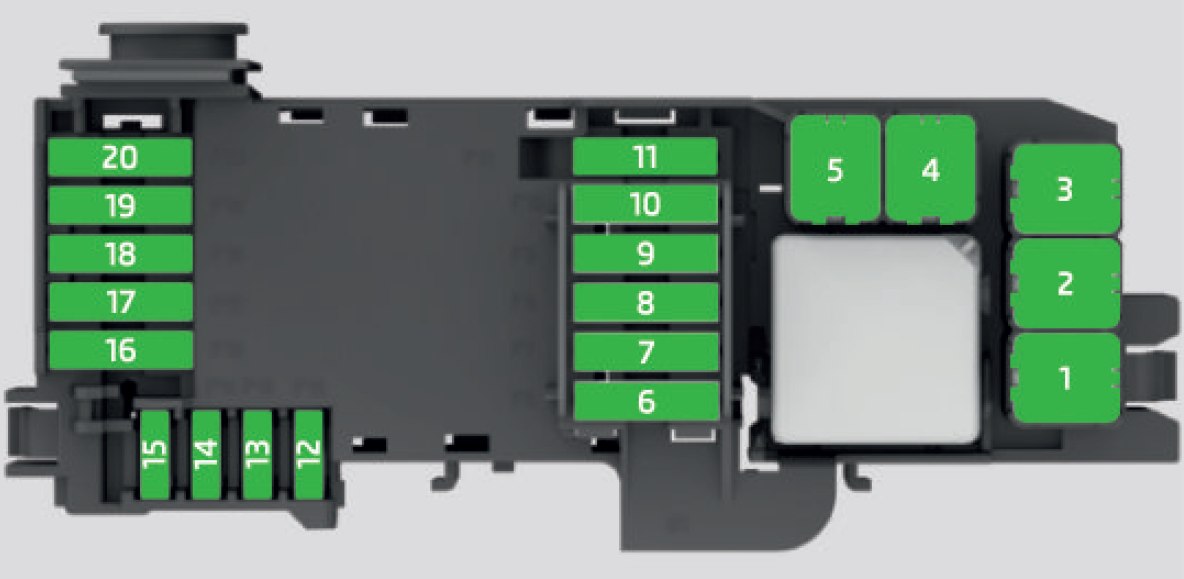

Panel de fusibles cerca de la batería (transmisión manual, transmisión automática DSG)

Nº	Descripción	Amp [A]
1	Alternador	175
2	No asignado	–
3	Interior	80
4	Calefacción eléctrica adicional	60
5	Interior	40
6	Bujía incandescente; Ventilador del líquido refrigerante.	50
7	Servodirección electrohidráulica	50
8	ABS o TCS o ESP	25
9	Ventilador del radiador	30
10	Ventilador del radiador	5
11	ABS o TCS o ESP	40
13	Transmisión automática	5
	Calefacción eléctrica adicional	30

Panel de fusibles cerca de la batería (transmisión automática)

Nº	Descripción	Amp [A]
1	Alternador	175
2	Interior	80
3	Calefacción eléctrica adicional	60
4	ESP	40
5	Servodirección electrohidráulica	50
6	Bujía incandescente	50
7	ESP	25
8	Ventilador del radiador	30
9	Sistema de aire acondicionado	5
10	ABS	40
11	Módulo de control central	5
12	Transmisión automática	5
	Calefacción eléctrica adicional	40

Skoda Fabia (2012) – esquema de fusibles

Año de fabricación: 2012.

El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Fabia (2012) es el fusible 47 en la caja de fusibles del salpicadero.

Caja de fusibles en el salpicadero

Nº	Descripción
1	Contacto S.
2	Start/Stop
3	Juego de intermitentes; Ajuste del alcance de los faros.
4	Unidad de control ABS
5	Motor de gasolina: control de crucero.
6	Faro de marcha atrás (transmisión manual)
7	Encendido
	Controlador del motor; Transmisión automática.
8	Interruptor del pedal de freno; Ventilador del líquido refrigerante.
9	Control de calefacción; Controlador de aire acondicionado; Asistencia de estacionamiento; Controlador de iluminación de curvas; Ventilador de refrigeración.
10	Aire acondicionado
11	Ajuste del espejo
12	Unidad de control para detección de remolque
13	Controlador de transmisión automática
14	Motor para faros halógenos con función de iluminación de curvas.
15	Sistema de navegación PDA
16	Servodirección electrohidráulica
17	START – STOP – radio
	Luces diurnas
18	Calefacción de espejo
19	Contacto S.
20	Sistema de alarma antirrobo
21	Faro de marcha atrás; Faros antiniebla con función “ROH”.
22	Control de calefacción; Controlador de aire acondicionado; Asistencia de estacionamiento; Teléfono móvil; Juego de intermitentes; Sensor de ángulo de dirección; ESP; Controlador de tensión del vehículo; Volante multifunción.
23	Iluminación interior, guantera y maletero; Faros laterales.
24	Unidad de control central del vehículo
25	Calefacción de asientos
26	Limpiaparabrisas trasero
27	Preinstalación telefónica
28	Motor de gasolina: válvula AKF; mariposa reguladora.
29	Inyección, bomba de agua
30	Bomba de combustible
	Encendido
	Control de crucero; Funcionamiento del relé PTC.
31	Sonda lambda

32	Bomba de alta presión; Válvula de presión.
33	Unidad de control del motor
34	Unidad de control del motor
	Bomba de vacío
35	Alimentación de la llave de encendido
36	Luces principales
37	Faro antiniebla trasero
38	Luces antiniebla
39	Ventilador
40	Boquillas calefactadas para limpiaparabrisas; Sistema de limpieza de cristales.
41	No asignado
42	Calefacción de la luneta trasera
43	Bocina
44	Limpiaparabrisas delantero
45	Módulo de control central para el sistema de confort
46	Unidad de control del motor
	Unidad de control del motor
	Relé de la bomba de combustible
	Unidad de control de la bomba de combustible
47	Encendedor de cigarrillos; Toma de corriente en el maletero a).
48	ABS, START-STOP – convertidor DC / DC ESP
49	Intermitentes; Luces de freno.
50	START-STOP – Infotainment con convertidor DC / DC
	Radio
51	Elevalunas eléctrico (delantero y trasero) – lado izquierdo
52	Elevalunas eléctrico (delantero y trasero) – lado derecho
53	Iluminación de posición – lado izquierdo
	Techo corredizo y elevable eléctrico
54	START-STOP – cuadro de instrumentos
	Alarma antirrobo
55	Controlador de transmisión automática DSG
56	Sistema de limpieza de faros
	Iluminación de posición – lado derecho
57	Faro izquierdo de cruce, ajuste del alcance de los faros
58	Luces de cruce derechas
a) Si el motor ya está apagado, un elemento eléctrico conectado puede descargar la batería

Esquema de fusibles cerca de la batería (transmisión manual, transmisión automática DSG)

Número	Descripción
1	Alternador
2	No asignado
3	Interior
4	Calefacción eléctrica adicional
5	Interior
6	Bujías incandescentes; Ventilador del líquido refrigerante.
7	Servodirección electrohidráulica
8	ABS o TCS o ESP
9	Ventilador del radiador
10	Transmisión automática
11	ABS o TCS o ESP
12	Módulo de control central
13	Calefacción eléctrica adicional

Esquema de fusibles cerca de la batería (transmisión automática)

Número	Descripción
1	Alternador
2	Interior
3	Calefacción eléctrica adicional
4	ESP
5	Servodirección electrohidráulica
6	Bujías incandescentes
7	ESP
8	Ventilador del radiador
9	Sistema de aire acondicionado
10	ABS
11	Módulo de control central
12	Transmisión automática
	Calefacción eléctrica adicional

Skoda Fabia (2013) – esquema de fusibles

Año de fabricación: 2013.

El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Fabia (2013) es el fusible 47 en la caja de fusibles del salpicadero.

Caja de fusibles en el salpicadero

Nº	Descripción
1	Contacto S.
2	Arranque/Parada
3	Juego de intermitentes; Ajuste del alcance de los faros.
4	Unidad de control ABS; Botón START STOP.
5	Motor de gasolina: sistema de control de velocidad.
6	Luz de marcha atrás (transmisión manual)
7	Encendido, unidad de control del motor; Transmisión automática.
8	Interruptor del pedal de freno; Interruptor del pedal de embrague.
9	Control de calefacción; Unidad de control de aire acondicionado; Asistencia de estacionamiento; Unidad de control de iluminación de curvas; Ventilador del radiador; Boquillas de lavado de cristales.
10	Sistema de limpiaparabrisas y lavado del parabrisas
11	Ajuste del espejo
12	Unidad de control para detección de remolque
13	Unidad de control de transmisión automática
14	Motor para faros halógenos con función de iluminación de curvas.
15	Sistema de navegación PDA
16	Servodirección electrohidráulica
17	START-STOP (radio); Luz diurna.
18	Calefactor de espejo
19	Contacto S.
20	Alarma
21	Luz de marcha atrás, faros antiniebla con función ROH.
22	Controles de calefacción; Unidad de control de aire acondicionado; Asistencia de estacionamiento; Teléfono móvil; Juego de intermitentes; Sensor de ángulo de dirección; ESC; Unidad de control de tensión del vehículo; Volante multifunción.
23	Iluminación interior, guantera y maletero; Luces laterales.
24	Unidad de control central
25	Calefacción de asientos
26	Limpiaparabrisas trasero
27	Preinstalación de teléfono
28	Motor de gasolina: válvula AKF; Motor de gasolina: mariposa de regulación.

29	Inyección, bomba de agua
30	Bomba de combustible; Encendido; Control de crucero; Funcionamiento del relé PTC.
31	Sonda lambda
32	Bomba de alta presión; Válvula de presión.
33	Unidad de control del motor
34	Unidad de control del motor; Bomba de vacío.
35	Alimentación de la llave de encendido
36	Haz principal
37	Luz antiniebla trasera; Convertidor DC / DC START-STOP/
38	Luces antiniebla
39	Ventilador de aire para calefacción
40	No asignado
41	No asignado
42	Calefacción de la luneta trasera
43	Bocina
44	Limpiaparabrisas
45	Módulo de control central para el sistema de confort.
46	Unidad de control del motor; Bomba de combustible.
47	Encendedor de cigarrillos; Toma de corriente en el maletero.
48	ABS; START-STOP – convertidor DC/DC ESP.
49	Intermitentes, luces de freno
50	Infotainment con convertidor START-STOP (DC/DC); Radio.
51	Elevalunas eléctrico (delantero y trasero) – lado izquierdo.
52	Elevalunas eléctrico (delantero y trasero) – lado derecho.
53	Luz de posición – lado izquierdo, Techo corredizo y elevable eléctrico.
54	START-STOP (cuadro de indicadores); Alarma.
55	Unidad de control de transmisión automática
56	Lavafaros; Luz de posición – lado derecho.
57	Faro izquierdo de cruce; Ajuste del alcance de los faros.
58	Luces de cruce derechas

Esquema de fusibles en el compartimento del motor

Número	Descripción
1	Generador
2	No asignado
3	Interior
4	Calefacción eléctrica adicional
5	Interior
6	Bujía de encendido Ventilador del líquido refrigerante.
7	Servodirección electrohidráulica.
8	ABS o TCS o ESP
9	Ventilador del radiador
10	Transmisión automática
11	ABS o TCS o ESP
12	Módulo de control central
13	Calefacción eléctrica adicional

Skoda Fabia (2014) – esquema de la caja de fusibles

Año de fabricación: 2014.

El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Fabia (2014) es el fusible 47 en la caja de fusibles del salpicadero.

Caja de fusibles en el salpicadero

Nº	Descripción
1	Contacto S.
2	Arranque/Parada
3	Juego de intermitentes; Ajuste de la intensidad de los faros.
4	Unidad de control ABS; Botón START STOP.
5	Motor de gasolina: sistema de control de velocidad.
6	Luz de marcha atrás (transmisión manual)
7	Encendido; Controlador del motor; Transmisión automática.
8	Interruptor del pedal de freno; Interruptor del pedal de embrague.
9	Control de calefacción; Controlador de aire acondicionado; Asistencia de estacionamiento; Controlador de iluminación en curvas; Ventilador del radiador; Boquillas de lavado de parabrisas.
10	Sistema de limpiaparabrisas y pulverizadores del parabrisas.
11	Ajuste del espejo
12	Unidad de control para la detección de remolque
13	Controlador de transmisión automática
14	Motor para faros halógenos de proyector con función de iluminación en curvas.
15	Sistema de navegación PDA
16	Dirección asistida electrohidráulica
17	Alimentación del interruptor de luz
18	Calentador de espejo
19	Contacto S.
20	Alarma
21	Luz de marcha atrás; Faros con luces antiniebla y función CORNER.
22	Elementos de control de calefacción; Unidad de control de aire acondicionado; Asistencia de estacionamiento; Teléfono móvil; Juego de intermitentes; Sensor de ángulo de dirección; ESC; Unidad de control de voltaje del vehículo; Volante multifunción.
23	Iluminación interior, guantera y maletero; Luces laterales.
24	Unidad de control central
25	Calentadores de asientos
26	Limpiaparabrisas trasero
27	Preinstalación telefónica
28	Motor de gasolina: válvula AKF, mariposa de regulación.

29	Inyección; Bomba de agua.
30	Bomba de combustible; Encendido; Control de crucero; Funcionamiento del relé PTC.
31	Sonda Lambda
32	Bomba de alta presión; Válvula de presión.
33	Unidad de control del motor
34	Controlador del motor, bomba de vacío
35	Luces diurnas; Equipo de radio para vehículos con función START-STOP.
36	Mazo principal
37	Luz antiniebla trasera; Convertidor DC/DC START-STOP.
38	Luces antiniebla
39	Ventilador de aire para calefacción
40	No asignado
41	No asignado
42	Calefacción de la ventana trasera
43	Bocina
44	Limpiaparabrisas
45	Controlador central para el sistema de confort
46	Controlador del motor, bomba de combustible
47	Encendedor de cigarrillos, toma de corriente en el maletero
48	ABS; START-STOP – Convertidor DC/DC ESP.
49	Intermitentes; Luces de freno.
50	Transformador START-STOP (DC/DC), radio
51	Elevalunas eléctrico (delantero y trasero) – lado izquierdo.
52	Elevalunas eléctrico (delantero y trasero) – lado derecho.
53	Luz de estacionamiento – lado izquierdo; Techo corredizo y basculante de accionamiento eléctrico.
54	START-STOP (juego de indicadores); Alarma.
55	Controlador de transmisión automática
56	Boquillas pulverizadoras de faros; Luz de estacionamiento – lado derecho.
57	Faro izquierdo con luz de cruce; Ajuste del alcance de los faros.
58	Faros con luz de cruce lado derecho

Caja de fusibles en el compartimento del motor

Número	Descripción
1	Alternador
2	No asignado
3	Interior
4	Calefacción eléctrica adicional
5	Interior
6	Bujía de encendido; Ventilador del líquido refrigerante.
7	Dirección asistida electrohidráulica
8	ABS o TCS o ESP
9	Ventilador del radiador
10	Transmisión automática
11	ABS o TCS o ESP
12	Módulo de control central
13	Calefacción eléctrica adicional

Skoda Fabia (2015) – esquema de la caja de fusibles

Año de fabricación: 2015.

El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Fabia (2015) es el fusible 44 en la caja de fusibles del salpicadero.

Color del fusible | Amperios
marrón claro 5
marrón oscuro 7,5
rojo 10
azul 15
amarillo / azul 20
blanco 25
verde / rosa 30
verde 40
rojo 50

Ubicación

Compartimento de pasajeros

Compartimento del motor

Caja de fusibles en el salpicadero

Coche con volante a la izquierda | Coche con volante a la derecha

Número	Descripción
1	Faro en posición izquierda; Luz de posición; Luz de freno de montaje alto.
2	Cierre centralizado
3	Relé de arranque
4	Luz derecha; Luz antiniebla trasera; Iluminación de la matrícula.
5	Elevalunas eléctricos – controlador
6	Unidad de control, iluminación interior
7	Bocina
8	Dispositivo de remolque – luz izquierda
9	Controlador bajo el volante; Controlador del motor (solo sin KESSY); Transmisión automática (solo sin KESSY); Palanca de transmisión automática (solo sin KESSY); ESC (solo sin KESSY); Controlador para detección de remolque (solo sin KESSY); Dirección asistida (solo sin KESSY); Airbag (solo sin KESSY).
10	Elevalunas eléctricos – trasero izquierdo
11	Sistema de limpieza de faros
12	Pantalla de radio
13	Toma de 12 V en el maletero
14	Controlador bajo el volante; Interruptor de luces; Bloqueo para extraer la llave del salpicadero (transmisión automática); Conector de diagnóstico; Faro intermitente; Controlador SmartGate; Sensor de lluvia; Sensor de luz.
15	Controlador de aire acondicionado; Palanca de transmisión automática.
16	Salpicadero
17	Sistema de alarma; Bocina.
18	No asignado
19	No asignado
20	No asignado
21	No asignado
22	Sistema de limpiaparabrisas delantero y trasero
23	No asignado
24	Ventilador de aire acondicionado, calefacción; Controlador para aire acondicionado, calefacción.
25	No asignado
26	Asientos delanteros calefactables
27	Limpiaparabrisas trasero
28	No asignado
29	Airbag (solo con KESSY)

30	Elevalunas eléctricos; Interruptores de luces; Interruptores de luces de marcha atrás; Controlador de aire acondicionado; Controlador de asistencia de estacionamiento; Espejo exterior; Alimentación de la barra central de botones; Alimentación de la barra lateral de botones; Espejo interior.
31	Bomba de combustible; Controlador del ventilador del radiador; Control de crucero; Bobina del relé de los limpiaparabrisas delanteros y traseros.
32	Conector de diagnóstico; Ajuste del ángulo de los faros.
33	Bobina del relé de arranque; Interruptor del pedal del embrague.
34	Boquillas calefactables para el parabrisas delantero
35	No asignado
36	Asientos delanteros calefactables
37	Radar
38	No asignado
39	Calefacción eléctrica adicional
40	No asignado
41	Calefacción de la ventana trasera
42	Elevalunas eléctricos – pasajero delantero
43	Dispositivo de remolque – contacto en el enchufe
44	Encendedor de cigarrillos; Toma de corriente de 12 V.
45	Elevalunas eléctricos – trasero derecho
46	Boquilla pulverizadora para el parabrisas delantero y trasero; Palanca de control bajo el volante.
47	Dispositivo de remolque – contacto en el enchufe
48	Dispositivo de remolque – luz derecha
49	Controlador de la bomba de combustible
50	Radio
51	Calefacción del espejo exterior
52	Unidad de control KESSY
53	Bloqueo de dirección KESSY
54	No asignado
55	Asientos delanteros calefactables
56	No asignado
57	No asignado
58	No asignado
59	No asignado

Cuadro de fusibles en el compartimento del motor

Número	Descripción
1	Ventilador del radiador
2	Unidad de control del sistema de bujías incandescentes
3	Unidad de control ABS / ESC
4	Calefacción eléctrica adicional
5	Calefacción eléctrica adicional
6	Transmisión automática
7	Unidad de control del motor
8	Escobillas del limpiaparabrisas
9	Módulo de control central

10	Unidad de control ABS / ESC
11	No asignado
12	Componentes del motor
13	Interruptor del pedal de freno
14	Componentes del motor, bobina del relé de la bomba de combustible
15	Unidad de control del motor
16	Motor de arranque
17	Unidad de control del motor
18	Componentes del motor; Bobinas del relé del calentador eléctrico; Ventilador del radiador.
19	Sonda Lambda
20	Componentes del motor; Controlador del sistema de bujías incandescentes; Calefacción de la ventilación del cárter de aceite.

Skoda Fabia (2016) – esquema de fusibles

Año de fabricación: 2016.

El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Fabia (2016) es el fusible 44 en la caja de fusibles del salpicadero.

Color del fusible | Amperios
marrón claro 5
marrón oscuro 7,5
rojo 10
azul 15
amarillo / azul 20
blanco 25
verde / rosa 30
verde 40
rojo 50

Ubicación

Compartimento de pasajeros

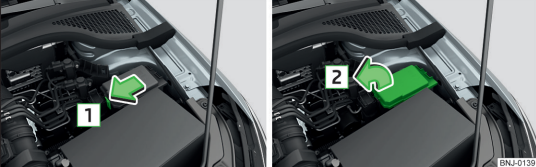

Compartimento del motor

Caja de fusibles en el salpicadero

Coche con volante a la izquierda | Coche con volante a la derecha

Número	Descripción
1	Luz delantera izquierda; Luz de posición; Luz de freno trasera de montaje alto.
2	Cierre centralizado
3	Relé de arranque
4	Luz derecha; Luz antiniebla trasera; Iluminación de la matrícula.
5	Elevalunas eléctricos – controlador
6	Unidad de control; Iluminación interior.
7	Bocina
8	Dispositivo de remolque – luz izquierda
9	Palanca de control bajo el volante; Controlador del motor (solo sin KESSY); Transmisión automática (solo sin KESSY); Palanca de transmisión automática (solo sin KESSY); ESC (solo sin KESSY), controlador para detección de remolque (solo sin KESSY); Dirección asistida (solo sin KESSY); Airbag (solo sin KESSY).
10	Elevalunas eléctricos – trasero izquierdo
11	Sistema de limpieza de faros
12	Pantalla de radio
13	Toma de 12 V en el maletero
14	Palanca de control bajo el volante; Interruptor de luces; Bloqueo para extraer la llave del salpicadero (transmisión automática); Conector de diagnóstico; Faro intermitente; Controlador SmartGate; Sensor de lluvia; Sensor de luz.
15	Aire acondicionado; Palanca de transmisión automática.
16	Salpicadero
17	Sistema de alarma; Bocina.
18	No asignado
19	No asignado
20	No asignado
21	No asignado
22	Sistema de limpiaparabrisas delantero y trasero
23	No asignado
24	Ventilador de aire acondicionado, calefacción; Controlador para aire acondicionado, calefacción.
25	No asignado
26	Interruptor de calefacción de los asientos delanteros
27	Limpiaparabrisas trasero
28	No asignado
29	Airbag

30	Elevalunas eléctricos; Interruptores de luces; Interruptor de luces de marcha atrás; Espejos exteriores; Alimentación de la tira central de instrumentos; Alimentación de la tira lateral de instrumentos; Espejo retrovisor.
31	Bomba de combustible; Controlador del ventilador del radiador; Control de crucero; Bobina del relé del limpiaparabrisas delantero y trasero.
32	Conector de diagnóstico; Ajuste de faros; Aire acondicionado; Asistente de estacionamiento.
33	Bobina del relé de arranque; Interruptor del pedal de freno.
34	Boquillas calefactables para el limpiaparabrisas delantero
35	No asignado
36	Asientos delanteros calefactables
37	Radar
38	No asignado
39	Calefacción eléctrica adicional
40	No asignado
41	Calefacción de la ventana trasera
42	Elevalunas eléctricos – pasajero delantero
43	Dispositivo de remolque – contacto en el enchufe
44	Encendedor de cigarrillos; Toma de corriente de 12 V.
45	Elevalunas eléctricos – trasero derecho
46	Boquilla pulverizadora para el parabrisas delantero y trasero; Palanca de control bajo el volante.
47	Dispositivo de remolque – contacto en el enchufe
48	Dispositivo de remolque – luz derecha
49	Bomba de combustible
50	Radio
51	Calefacción del espejo exterior
52	KESSY
53	Bloqueo de dirección KESSY
54	No asignado
55	Asientos delanteros calefactables
56	No asignado
57	No asignado
58	No asignado
59	No asignado

Caja de fusibles en el compartimento del motor

Número	Descripción
1	Ventilador del radiador
2	Sistema de bujías incandescentes
3	ABS o ESC
4	Calefacción eléctrica adicional
5	Calefacción eléctrica adicional
6	Transmisión automática
7	Unidad de control del motor
8	Limpiaparabrisas
9	Módulo de control central; Módulo de datos de la batería.

10	ABS o ESC
11	No asignado
12	Componentes del motor
13	Interruptor del pedal de freno
14	Componentes del motor; Bobina del relé de la bomba de combustible.
15	Unidad de control del motor
16	Arranque
17	Unidad de control del motor
18	Componentes del motor; Bobinas del relé del calentador eléctrico; Ventilador del radiador.
19	Sonda Lambda
20	Componentes del motor; Controlador del sistema de bujías incandescentes; Calefacción de la ventilación de la tapa del motor.

Skoda Fabia (2017) – esquema de la caja de fusibles

Año de fabricación: 2017.

El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Fabia (2017) es el fusible 44 en la caja de fusibles del salpicadero.

Color del fusible | Amperios
marrón claro 5
marrón oscuro 7,5
rojo 10
azul 15
amarillo / azul 20
blanco 25
verde / rosa 30
verde 40
rojo 50

Ubicación

Compartimento de pasajeros

Compartimento del motor

Caja de fusibles en el salpicadero

Coche con volante a la izquierda | Coche con volante a la derecha

Número	Descripción
1	Luz delantera izquierda; Luz; Luz de freno montada arriba.
2	Cierre centralizado; Luces delanteras y traseras (solo con KESSY o ACC).
3	Arranque
4	Luz derecha; Luz antiniebla trasera; Iluminación de la matrícula.
5	Elevalunas eléctricos – controlador
6	Iluminación interior
7	Bocina
8	Gancho de remolque – luz izquierda
9	Palanca de control bajo el volante; Controlador del motor (solo sin KESSY); Transmisión automática (solo sin KESSY); Palanca de transmisión automática (solo sin KESSY); ESC (solo sin KESSY); Gancho de remolque (solo sin KESSY); Dirección asistida (solo sin KESSY).
10	Elevalunas eléctricos – trasero izquierdo
11	Sistema de limpieza de faros
12	Pantalla de infoentretenimiento
13	Toma de 12 V en el maletero
14	Palanca de control bajo el volante; Interruptor de luces; Bloqueo para extraer la llave del salpicadero (transmisión automática); Conector de diagnóstico; Faro intermitente; SmartGate; Sensor de lluvia; Sensor de luz; Cámara de marcha atrás.
15	Aire acondicionado; Transmisión automática.
16	Grupo de instrumentos
17	Alarma antirrobo; Bocina.
18	No asignado
19	No asignado
20	No asignado
21	No asignado
22	Luces delanteras y traseras (solo sin KESSY o sin ACC)
23	No asignado
24	Ventilador de aire acondicionado, calefacción; Controlador para aire acondicionado, calefacción.
25	No asignado
26	Asientos delanteros calefactables
27	Limpiaparabrisas trasero
28	No asignado
29	Airbag

30	Elevalunas eléctricos; Interruptores de luces; Interruptor de luces de marcha atrás; Espejos exteriores; Alimentación de la barra central de instrumentos; Barra lateral de instrumentos; Espejo retrovisor; Aire acondicionado; Asistente de estacionamiento.
31	Bomba de combustible; Ventilador del radiador; Control de crucero; Limpiaparabrisas delanteros y traseros; Arranque del motor.
32	Conector de diagnóstico; Ajuste del flujo de los faros.
33	Interruptor del pedal del embrague
34	Boquillas calefactables para los limpiaparabrisas delanteros
35	No asignado
36	Asientos delanteros calefactables
37	Radar
38	No asignado
39	Calefacción eléctrica adicional
40	No asignado
41	Calefacción de la ventana trasera
42	Elevalunas eléctricos – pasajero delantero
43	Dispositivo de remolque – toma de corriente
44	Encendedor de cigarrillos; Toma de corriente de 12 V.
45	Elevalunas eléctricos – trasero derecho
46	Limpiaparabrisas delanteros y traseros; Palanca de control bajo el volante.
47	Dispositivo de remolque – toma de corriente
48	Dispositivo de remolque – luz derecha
49	Bomba de combustible
50	Infoentretenimiento
51	Calefacción del espejo exterior
52	KESSY
53	Bloqueo de dirección KESSY
54	No asignado
55	Asientos delanteros calefactables
56	No asignado
57	No asignado
58	No asignado
59	No asignado

Caja de fusibles en el compartimento del motor

Número	Descripción
1	Ventilador del radiador
2	Sistema de bujías de encendido
3	ABS o ESC
4	Calefacción eléctrica adicional
5	Calefacción eléctrica adicional
6	Transmisión automática
7	Unidad de control del motor
8	Escobillas
9	Módulo de datos de la batería

10	ABS o ESC
11	No asignado
12	Inyectores; Válvula dosificadora de combustible; Válvula de control de presión de aceite; Válvula del radiador de recirculación de gases de escape.
13	Interruptor del pedal de freno
14	Bomba de combustible; Bomba de refrigerante.
15	Unidad de control del motor
16	Motor de arranque
17	Unidad de control del motor
18	Calefacción eléctrica adicional; Ventilador del radiador; Válvula de purga; Sensor de temperatura del aceite; Válvula del filtro de carbón; Válvula de admisión.
19	Sonda Lambda
20	Calentador; Calefacción de la ventilación del cárter de aceite; Bobinas de encendido.

Acerca del Skoda Fabia (2007-2017)

El Skoda Fabia, fabricado entre 2007 y 2017, es un modelo popular en el segmento de coches pequeños. Este modelo es conocido por su fiabilidad, practicidad y motores económicos. El Skoda Fabia ofrece varias opciones de motor, incluyendo gasolina y diésel, que van desde los tricilíndricos de 1.2 litros hasta los tetracilíndricos de 1.6 litros. Gracias a su tamaño compacto, es ideal para entornos urbanos, a la vez que ofrece suficiente espacio para pasajeros y equipaje. El interior está diseñado con énfasis en la funcionalidad y la comodidad, lo que lo convierte en una excelente opción para el uso diario.

Esquema de la caja de fusibles del Skoda Fabia

Esta página muestra el esquema de la caja de fusibles para el modelo Skoda Fabia, que es esencial para la identificación y el mantenimiento de los componentes eléctricos del vehículo. En el Skoda Fabia, la caja de fusibles se encuentra generalmente en el interior del vehículo, debajo del salpicadero en el lado del conductor, y otra puede estar ubicada en el compartimento del motor. Los diagramas de esta página muestran claramente los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante revisarla y mantenerla regularmente.
