Skoda Fabia III (2020-2021) – caja de fusibles
Diagrama de fusibles y relés – Skoda Fabia III
Aplica a vehículos fabricados en los años:
2020.
Para el encendedor de cigarrillos (tomas de corriente) en el Skoda Fabia, los fusibles 13 (toma de 12 voltios en el maletero) y 44 (encendedor de cigarrillos, toma de corriente de 12 voltios) en la caja de fusibles del salpicadero son los responsables.
| Color del fusible | Amperios [A] |
|---|---|
| marrón claro | 5 |
| marrón oscuro | 7,5 |
| rojo | 10 |
| azul | 15 |
| amarillo azul | 20 |
| blanco | 25 |
| verde/rosa | 30 |
| Verde | 40 |
| rojo | 50 |

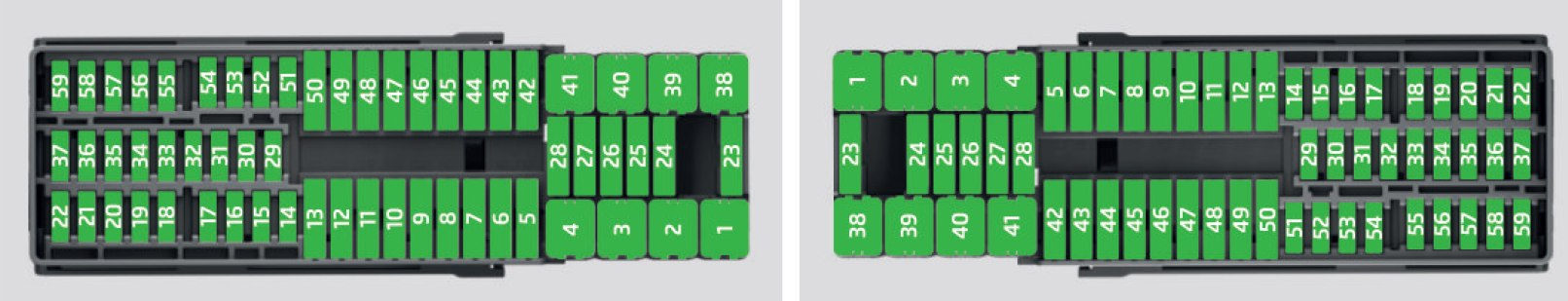

Diagrama de fusibles en el salpicadero
Coches con volante a la izquierda y a la derecha
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | Faros izquierdos; Intermitentes; Luz de freno superior. |
| 2 | Cierre centralizado; Ventanas delanteras y traseras (solo con ACC). |
| 3 | Encendido |
| 4 | Faros derechos; Luz antiniebla trasera; Iluminación de la matrícula. |
| 5 | Elevalunas eléctrico – conductor |
| 6 | Iluminación interior |
| 7 | Bocina |
| 8 | Enganche de remolque |
| 9 | Palanca de control bajo el volante; Unidad de control del motor (solo sin KESSY); Transmisión automática (solo sin KESSY); ESC (solo sin KESSY); Enganche de remolque (solo sin KESSY); Dirección asistida (solo sin KESSY). |
| 10 | Elevalunas eléctrico – trasero izquierdo |
| 11 | Sistema de lavado de faros |
| 12 | Pantalla de infoentretenimiento |
| 13 | Reserva |
| 14 | Palanca de control bajo el volante; Interruptor de luces; Bloqueo para extraer la llave de encendido (transmisión automática); Conector de diagnóstico; Señal luminosa; Sensor de lluvia; Sensor de luz; Cámara de marcha atrás. |
| 15 | Aire acondicionado; Transmisión automática. |
| 16 | Salpicadero; Número de emergencia. |
| 17 | Sistema de alarma; Bocina. |
| 18 | Brújula de datos |
| 19 | Reserva |
| 20 | Reserva |
| 21 | Reserva |
| 22 | Lavado de parabrisas delantero y trasero (solo sin ACC) |
| 23 | Reserva |
| 24 | Aire acondicionado/calefacción |
| 25 | Reserva |
| 26 | Calefacción de asientos delanteros |
| 27 | Limpiaparabrisas trasero |
| 28 | Reserva |
| 29 | Airbag |
| Número | Descripción |
|---|---|
| 30 | Interruptor de luces; Interruptor de luces de marcha atrás; Ajuste de la superficie de los espejos; Alimentación del panel central con botones; Alimentación del panel lateral con botones; Espejo retrovisor; Aire acondicionado; Sistema de sensores de aparcamiento. |
| 31 | Bomba de combustible; Ventilador del radiador; Control de crucero; Conector de diagnóstico. |
| 32 | Ajuste de la intensidad de los faros; Faros LED. |
| 33 | Interruptor del pedal del embrague; Arranque del motor. |
| 34 | Función de carga USB |
| 35 | Detección de ángulo muerto |
| 36 | Calefacción de asientos delanteros |
| 37 | Radar |
| 38 | Reserva |
| 39 | Reserva |
| 40 | Toma de datos |
| 41 | Calefacción de la luneta trasera |
| 42 | Elevalunas eléctrico – pasajero |
| 43 | Enganche de remolque |
| 44 | Encendedor de cigarrillos; Toma de 12 V. |
| 45 | Elevalunas eléctrico – trasero derecho |
| 46 | Lavaparabrisas delantero y trasero; Palanca de control bajo el volante. |
| 47 | Enganche de remolque |
| 48 | Enganche de remolque |
| 49 | Bomba de combustible |
| 50 | Dispositivo de infoentretenimiento |
| 51 | Calefacción de espejos exteriores; Calefacción de boquillas de lavado. |
| 52 | KESSY (sistema de cierre y arranque sin llave) |
| 53 | Bloqueo de la columna de dirección (vehículo con KESSY) |
| 54 | Reserva |
| 55 | Reserva |
| 56 | Reserva |
| 57 | Reserva |
| 58 | Reserva |
| 59 | Reserva |
Diagrama de fusibles en el compartimento del motor
| Número | Descripción |
|---|---|
| 1 | Ventilador del radiador |
| 2 | Reserva |
| 3 | ESC, o ABS |
| 4 | Reserva |
| 5 | Reserva |
Acerca del Skoda Fabia III (2020-2021)
El Skoda Fabia III (2020-2021) es un automóvil compacto que ofrece un diseño moderno y un consumo de combustible eficiente. Este modelo es conocido por su fiabilidad y practicidad, lo que lo convierte en una opción ideal para el entorno urbano. El Skoda Fabia III está equipado con diversas motorizaciones, incluyendo motores de gasolina con una cilindrada de 1.0 a 1.5 litros, que proporcionan suficiente potencia para la conducción diaria. El interior del vehículo está diseñado con énfasis en el confort y la tecnología, ofreciendo una multitud de funciones modernas, como una pantalla táctil, sistema de navegación y elementos de seguridad avanzados.
Diagrama de la caja de fusibles del Skoda Fabia III
Esta página muestra el diagrama de la caja de fusibles para el modelo Skoda Fabia III, que es esencial para la identificación y el reemplazo de fusibles. En este vehículo, la caja de fusibles se encuentra típicamente en el compartimento del motor y en el interior, generalmente debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante tener una visión general de su configuración y funciones.
