En este artículo encontrarás diagramas de la caja de fusibles del Škoda Kodiaq (2016-2022), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).

Škoda Kodiaq (2016-2019) – esquema de la caja de fusibles

Año de fabricación: 2016, 2017, 2018, 2019.

El fusible del encendedor de cigarrillos (toma de corriente) en el Škoda Kodiaq (2016-2019) es el fusible 40 en la caja de fusibles del salpicadero.

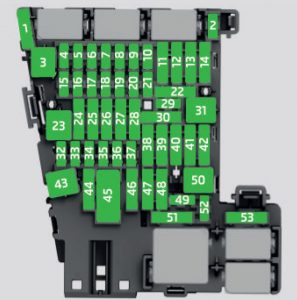

Caja de fusibles en el salpicadero

Número	Descripción
1	No asignado
2	No asignado
3	No asignado
4	Volante calefactado
5	Bus de datos
6	Transmisión automática
7	Aire acondicionado, receptor de control remoto para calefacción estacionaria; Luneta trasera calefactada; Parabrisas calefactado; Aire acondicionado trasero.
8	Interruptor de luces; Sensor de lluvia; Freno de estacionamiento; Iluminación interior; Sensor del sistema de alarma; Faro.
9	Palanca de control debajo del volante
10	Pantalla de infoentretenimiento
11	Luz – izquierda
12	Infoentretenimiento; ExBoxM2 (aplicable a Corea del Sur).
13	Tensor del cinturón izquierdo
14	Ventilador de aire para aire acondicionado y calefacción.
15	Bloqueo eléctrico del volante
16	Puerto USB; Conector de diagnóstico; Phonebox/
17	Cuadro de instrumentos; Conexión de alarma.
18	Cámara de marcha atrás
19	KESSY
20	SCR
21	Tracción a las cuatro ruedas
22	Dispositivo de remolque
23	Techo panorámico corredizo e inclinable
24	Luz – derecha
25	Cierre centralizado – puertas delanteras y traseras izquierdas; Elevalunas eléctrico – izquierdo; Espejos exteriores izquierdos: calefacción, función de plegado, ajuste de la superficie del espejo.
26	Asientos delanteros calefactados

27	Iluminación interior
28	Remolque – toma de corriente
29	No asignado
30	Ajuste del amortiguador
31	No asignado
32	Asistencia al aparcamiento (asistente de aparcamiento)
33	Airbag
34	Aire acondicionado; Interruptor de luces de marcha atrás; Espejo con atenuación automática; Calefacción de asientos; Freno de estacionamiento; Interruptores de luces; Panel de interruptores; Calefacción eléctrica adicional.
35	Conector de diagnóstico; Cámara; Radar.
36	Faros AFS – derecho
37	Faros AFS – izquierdo
38	Dispositivo desmontable – toma de corriente
39	Cierre centralizado – puertas delanteras y traseras derechas, elevalunas eléctrico – derecho Espejos exteriores derechos: calefacción, función de plegado, ajuste de la superficie del espejo.
40	Toma de 12 V
41	Tensor del cinturón derecho
42	Cierre del maletero; Lavafaros; Lavaparabrisas delantero y trasero.
43	Amplificador de música
44	Dispositivo desmontable – toma de corriente
45	Ajuste eléctrico del asiento del conductor
46	Alimentación de 230 V.
47	Limpiaparabrisas trasero
48	Detección de ángulo muerto
49	Arranque del motor, interruptor del pedal del embrague
50	Apertura del maletero
51	Calefacción de los asientos traseros
52	Calefacción de los asientos delanteros
53	Luneta trasera calefactada

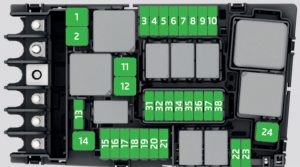

Caja de fusibles en el compartimento del motor

Nº	Descripción
1	ESC; Freno de estacionamiento.
2	ESC
3	Sistema de gestión del motor
4	Ventilador del radiador; Válvula de control de presión de combustible; Calefacción eléctrica adicional; Elementos del motor.
5	Encendido; Bomba de combustible; Sensor de nivel y temperatura de aceite; Elementos del motor.
6	Sensor de freno
7	Bomba de refrigerante; Válvula de descarga; Elementos del motor.
8	Sonda Lambda
9	Bomba de refrigerante; Encendido; Calefacción; Medidor de flujo de aire; Elementos del motor.
10	Bomba de combustible
11	Calefacción eléctrica adicional; Parabrisas calefactado.
12	Calefacción eléctrica adicional
13	Transmisión automática
14	No asignado
15	Bocina

16	Arranque
17	ESC; Controlador del motor; Bobina del relé principal.
18	Calefacción eléctrica adicional; Ventilador del radiador; Válvula de ventilación; Sensor de temperatura del aceite; Válvula del filtro de carbón activo; Válvula del colector de admisión.
19	Escobillas
20	Alarma antirrobo
21	No asignado
22	Sistema de control del motor
23	Arranque
24	Calefacción eléctrica adicional
31	No asignado
32	No asignado
33	SCR
34	No asignado
35	No asignado
36	No asignado
37	Aux
38	No asignado

Skoda Kodiaq – esquema de la caja de fusibles

Año de fabricación: 2020, 2021.

El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Kodiaq es el fusible 40 en la caja de fusibles del habitáculo.

2020

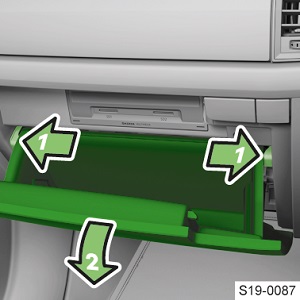

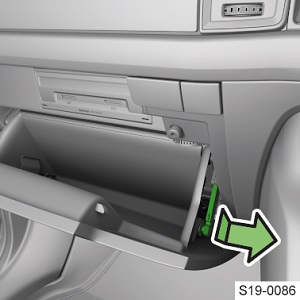

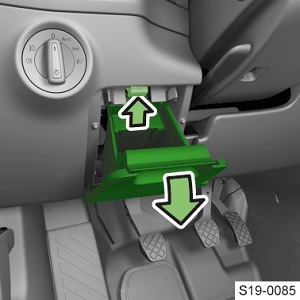

Fusibles en el salpicadero

Número	Descripción
Número	Descripción
1	SCR (AdBlue®)
2	Calefacción del volante
3	No utilizado
4	Sistema de alarma
5	Bus de datos
6	Transmisión automática
7	Aire acondicionado; Receptor de calefacción estacionaria; Calefacción del parabrisas y la luneta trasera; Sensor del sistema neumático.
8	Interruptor de luces; Sensor de lluvia; Freno de estacionamiento; Iluminación ambiental; Sensor del sistema de alarma; Faros delanteros.
9	Palanca de control debajo del volante
10	Pantalla del sistema de infoentretenimiento
11	Iluminación del vehículo – lado izquierdo
12	Sistema de infoentretenimiento
13	Pretensores de los cinturones de seguridad – lado izquierdo
14	Ventilador del aire acondicionado, calefacción
15	Bloqueo eléctrico de la dirección
16	Puertos USB; Toma de diagnóstico; Phonebox.
17	Cuadro de instrumentos; Número de emergencia.
18	Cámara trasera; Vista de área
19	KESSY (sistema de cierre centralizado y arranque sin llave)
20	SCR (AdBlue®); Bomba de vacío para el sistema de frenos.
21	Tracción a las cuatro ruedas
22	Dispositivo de remolque
23	Techo panorámico corredizo
24	Iluminación del vehículo – lado derecho
25	Cierre centralizado – puertas delanteras y traseras izquierdas; Control de ventanillas del lado izquierdo; Calefacción del espejo retrovisor izquierdo; Función de plegado del espejo, ajuste de la superficie del espejo.
26	Calefacción de los asientos delanteros

Número	Descripción
27	Iluminación interior
28	Dispositivo de remolque
29	Función de carga USB – en la parte trasera y en el espejo retrovisor
30	Ajuste de amortiguadores
31	Apertura del maletero
32	Asistencia al aparcamiento; Asistente de aparcamiento; Detección de ángulo muerto.
33	Airbag
34	Aire acondicionado; Interruptor de luces de marcha atrás; Espejo retrovisor con función de atenuación automática; Calefacción de asientos; Freno de estacionamiento; Interruptor de luces; Panel de botones.
35	Toma de diagnóstico; Cámara; Sensor de radar.
36	Faro LED – derecho
37	Faro LED – izquierdo
38	Dispositivo de remolque
39	Cierre centralizado – puertas delanteras y traseras derechas; Control de ventanillas del lado derecho; Calefacción del espejo retrovisor derecho; Función de plegado del espejo, ajuste de la superficie del espejo.
40	Toma de 12 V
41	Pretensores de los cinturones de seguridad – lado derecho
42	Bloqueo del maletero; Sistema de limpieza de faros; Lavado de parabrisas delantero y trasero.
43	Amplificador de música
44	Dispositivo de remolque
45	Control eléctrico del asiento del conductor
46	Toma de 230 V
47	Lavado de la luneta trasera
48	Generador de sonido deportivo
49	Arranque del motor; Interruptor del pedal del embrague.
50	No utilizado
51	Calefacción de los asientos traseros
52	Ventilación del asiento delantero
53	Calefacción de la luneta trasera

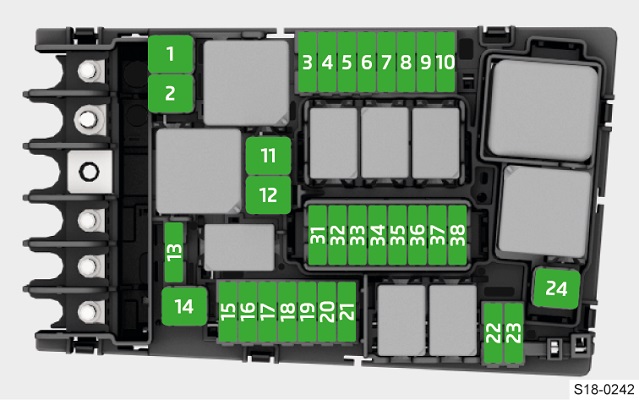

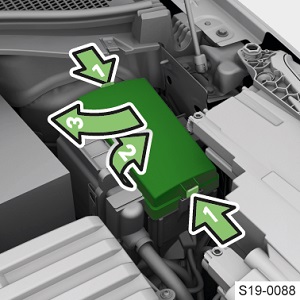

Fusibles en el compartimento del motor

Número	Descripción
1	Sistema de asistencia ESC; Freno de estacionamiento.
2	Sistema de asistencia ESC
3	Sistema de gestión del motor
4	Ventilador del radiador; Regulador de presión de combustible; Calefacción eléctrica; Bujía de encendido; Sensor de flujo de aire; Sistema de frenos; Sensor de nivel y temperatura de aceite; Encendido; Componentes del motor.
5	Componentes del motor
6	Sensor de frenado
7	Bomba de refrigerante; Válvula de escape; Drenaje del cárter de aceite; Componentes del motor.
8	Sonda Lambda; Sensor de NOx y sensor de partículas.
9	Bomba de refrigerante; Encendido; Componentes del motor.
10

Esquema de fusibles y relés – Skoda Kodiaq

Aplicable a vehículos fabricados en los años:

2022.

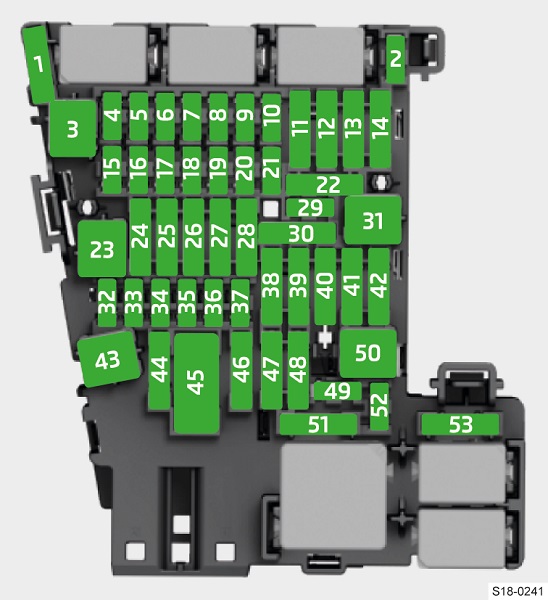

Fusibles en el salpicadero

Número	Descripción
Número	Descripción
1	SCR (AdBlue®)
2	calefacción del volante
3	Reserva
4	Sistema de alarma
5	bus de datos
6	Transmisión automática
7	Aire acondicionado, receptor de calefacción auxiliar, calefacción del parabrisas delantero y trasero, indicador de control de neumáticos
8	interruptor de luces, sensor de lluvia, freno de estacionamiento, iluminación ambiental, sensor de alarma, faros delanteros
9	palanca de control debajo del volante
10	pantalla del sistema de infoentretenimiento
11	Iluminación del vehículo – lado izquierdo
12	sistema de infoentretenimiento
13	Pretensores de cinturones – lado izquierdo
14	ventilador del aire acondicionado, calefacción
15	bloqueo eléctrico de la dirección
16	Conexiones USB, puerto de diagnóstico, Phonebox
17	cuadro de instrumentos, número de emergencia
18	Cámara trasera, Area View
19	KESSY (sistema de cierre centralizado y arranque sin llave)
20	SCR (AdBlue®), bomba de vacío del sistema de frenos
21	tracción a las cuatro ruedas
22	Dispositivo de remolque
23	techo panorámico corredizo
24	Iluminación del vehículo – lado derecho
25	Cierre centralizado – puertas delanteras y traseras izquierdas, control de ventanillas del lado izquierdo, calefacción del espejo exterior del lado izquierdo, función de plegado, ajuste de la superficie del espejo
26	Calefacción de los asientos delanteros

Número	Descripción
27	Iluminación interior
28	Dispositivo de remolque
29	Función de carga USB – en la parte trasera y en el espejo interior
30	ajuste de amortiguadores
31	apertura del maletero
32	Asistencia al aparcamiento, asistente de aparcamiento, detección de ángulo muerto
33	Airbag
34	Aire acondicionado, interruptor de luces de marcha atrás, espejo interior con función de atenuación automática, calefacción de asientos, freno de estacionamiento, interruptor de luces, panel de botones
35	Puerto de diagnóstico, cámara, sensor de radar
36	Faro LED – derecho
37	Faro LED – izquierdo
38	Dispositivo de remolque
39	Cierre centralizado – puertas delanteras y traseras derechas, control de ventanillas del lado derecho, calefacción del espejo exterior del lado derecho, función de plegado del espejo, ajuste de la superficie del espejo
40	tomas de 12 V
41	Pretensores de los cinturones de seguridad – lado derecho
42	bloqueo del maletero, sistema de limpieza de faros, limpiaparabrisas delantero y trasero
43	amplificador de música
44	Dispositivo de remolque
45	control eléctrico del asiento del conductor
46	toma de 230 V
47	limpiaparabrisas trasero
48	Generador de sonido deportivo
49	arranque del motor, interruptor del pedal del embrague
50	Reserva
51	calefacción de los asientos traseros
52	Ventilación de los asientos delanteros, iluminación del espacio para los pies
53	Calefacción de la luneta trasera

Fusibles en el compartimento del motor

Número	Descripción
1	Sistema de asistencia ESC, freno de estacionamiento
2	Sistema de asistencia ESC
3	sistema de gestión del motor
4	Ventilador del radiador, regulador de presión de combustible, calefacción eléctrica, bujía de encendido, medidor de masa de aire, sistema de frenos, sensor de nivel y temperatura de aceite, encendido, componentes del motor
5	componentes del motor
6	sensor de frenado
7	Bomba de refrigerante, válvula de escape, ventilación del bloque, componentes del motor
8	Sonda Lambda, sensor de NOx y sensor de partículas
9

Acerca del Skoda Kodiaq (2016-2022)

El Škoda Kodiaq, presentado en 2016, es el primer modelo SUV de la marca Škoda, que ofrece amplitud y versatilidad para familias y aventureros. Este modelo es conocido por su diseño elegante y su alto nivel de confort. El Kodiaq está disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que ofrecen rendimiento y eficiencia. Gracias a las tecnologías avanzadas y las funciones de seguridad, como el control de crucero adaptativo y el sistema de frenado de emergencia, el Kodiaq es una opción ideal para aquellos que buscan un vehículo fiable y seguro.

Esquema de la caja de fusibles del Skoda Kodiaq

Esta página muestra el esquema de la caja de fusibles para el modelo Škoda Kodiaq, que es clave para la identificación y el mantenimiento de los sistemas eléctricos del vehículo. En el Škoda Kodiaq, la caja de fusibles se encuentra generalmente en dos lugares: en el compartimento del motor y en el interior del vehículo, a menudo cerca del salpicadero. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre repuestos con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es una parte esencial del mantenimiento y para garantizar el correcto funcionamiento de su vehículo.
