Skoda Roomster (2006-2015) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Škoda Roomster (2006-2015), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).

Skoda Roomster (2006) – esquema de la caja de fusibles

Año de fabricación: 2006.

El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Roomster (2006) es el fusible 47 en la caja de fusibles

Caja de fusibles en el salpicadero

Nº	Descripción	Amp [A]
1	Asistencia a la dirección	5
2	Instrumento del salpicadero; Ajuste del flujo de los faros.	5
3	Controlador del motor – motor de gasolina	5
4	Unidad de control ABS	5
5	Motor de gasolina: interruptor de luces de freno, control de crucero.	5
6	No asignado	–
7	Controlador del motor 1,2 l	15
8	Inyectores – 1,4 l; 1,6 l	10
9	Control de calefacción; Controlador de aire acondicionado; Asistencia de estacionamiento; Controlador de iluminación en curva.	5
10	Válvula PCV	7,5
11	Espejo eléctrico; Ventanas eléctricas.	7,5
12	Luz de marcha atrás	10
13	Controlador del motor (para vehículos con transmisión automática)	10
14	Motor para luces de curva	10
15	Navegación PDA	5
16	No asignado	–
17	Luz de posición izquierda; Iluminación de la matrícula.	5
18	Luz de posición derecha	5
19	Radio; Unidad de control central.	5
20	Instrumento del salpicadero; sensor de ángulo de dirección; ESP.	5
21	Luces de freno	10
22	Controles de calefacción; Control de aire acondicionado; Asistencia de estacionamiento; Teléfono móvil.	7,5
23	Iluminación interior, guantera y maletero	10
24	Cierre de la tapa trasera	10
25	Calefacción de asientos	20
26	Boquillas calefactadas para limpiaparabrisas delanteros; Limpiaparabrisas	15
27	No asignado	–
28	Motor de gasolina: válvula AKF, mariposa de control	10
29	Inyección – 1,2 l	10

30	Bomba de combustible – motor de gasolina	15
31	Sonda lambda	10
32	Motor diésel: interruptor de luces de freno y pedal de embrague, control de crucero, relé de la bomba de combustible y relé del sistema de bujías incandescentes.	5
33	Controlador del motor – motor diésel	30
34	Controlador del motor 1,4 l; 1,6 l	30
	Bomba de combustible – motor diésel	15
35	No asignado	–
36	Conjunto principal	15/5
37	Luz antiniebla trasera	7,5
38	Luces antiniebla	10
39	Ventilador	25
40	Limpiaparabrisas trasero	10
41	No asignado	–
42	Calefacción de la luneta trasera	25
43	Bocina	20
44	Limpiaparabrisas delantero	20
45	Unidad de control central para el sistema de confort	15
46	Controlador del motor 1,4 l; 1,6 l motor de gasolina	5
47	Encendedor de cigarrillos; Toma de corriente en el maletero a)	15
48	Unidad de control de tensión del vehículo	5
49	Intermitentes	15
50	Preparación para la instalación de radio, teléfono, módulo multifunción.	10
51	Elevalunas eléctrico (delantero y trasero izquierdo)	25
52	Elevalunas eléctrico (delantero y trasero derecho)	25
53	No asignado	–
54	Sistema de alarma antirrobo	15
55	No asignado	–
56	Sistema de limpieza de faros	25
57	Luces de cruce delanteras izquierdas	15
58	Luces de cruce delanteras derechas
a) Si el motor ya está apagado, el elemento eléctrico conectado puede descargar la batería.

Caja de fusibles en el compartimento del motor (cerca de la batería)

Nº	Descripción	Amp [A]
1	Alternador	175
2	Interior	110
3	Ventilador del radiador	40
4	ABS o TCS o ESP	40
5	Asistencia a la dirección	50
6	Bujías incandescentes	50
7	ABS o TCS o ESP	25
8	Ventilador del radiador	30
9	Aire acondicionado	5
10	Unidad de control del motor	15
11	Unidad de control central	5
12	Transmisión automática	5

Skoda Roomster (2007-2008) – esquema de la caja de fusibles

Año de fabricación: 2007, 2008.

El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Roomster (2007-2008) es el fusible 47 en la caja de fusibles del salpicadero.

Caja de fusibles en el salpicadero

Nº	Descripción	Amperaje [A]
1	Servodirección electrohidráulica	5
2	Instrumento de medición; Ajuste del flujo de los faros.	5
3	Unidad de control del motor – motor de gasolina	5
4	Unidad de control ABS	5
5	Motor de gasolina: interruptor de luces de freno, control de crucero.	5
6	No asignado	–
7	Unidad de control del motor 1,2 l	15
8	Inyectores – 1,4 l; 1,6 l	10
9	Control de calefacción; Unidad de control del aire acondicionado; Asistencia de estacionamiento; Unidad de control de iluminación en curva.	5
10	Válvula PCV	7,5
11	Espejo eléctrico; Elevalunas eléctricos.	7,5
12	Luz de marcha atrás	10
13	Unidad de control del motor (para vehículos con transmisión automática)	10
14	Motor para luces de curva	10
15	Navegación PDA	5
16	No asignado	–
17	Luz de posición izquierda; Iluminación de la matrícula.	5
18	Luz de posición derecha	5
19	Radio; Unidad de control central.	5
20	Instrumento de medición; Sensor de ángulo de dirección; ESP; Unidad de control de tensión del vehículo.	5
21	Luces de freno	10
22	Controles de calefacción; Control de aire acondicionado; Asistencia de estacionamiento; Teléfono móvil.	7,5
23	Iluminación interior, guantera y maletero	10
24	Cierre de la tapa trasera	10
25	Calefacción de asientos	20
26	Boquillas calefactadas para limpiaparabrisas; Limpiaparabrisas	15
27	No asignado	–
28	Motor de gasolina: válvula AKF, válvula reguladora.	10
29	Inyección – motor 1,2 l	10

30	Bomba de combustible – motor de gasolina	15
31	Sonda lambda	10
32	Motor diésel: interruptor de luces de freno y pedal de embrague, control de crucero, relé de la bomba de combustible y relé del sistema de bujías incandescentes.	5
33	Unidad de control del motor – motor diésel	30
34	Unidad de control del motor 1,4 l; 1,6 l	30
	Bomba de combustible – motor diésel	15
35	No asignado	–
36	Cableado principal	15/5 a)
37	Luz antiniebla trasera	7,5
38	Luces antiniebla	10
39	Ventilador	25
40	Limpiaparabrisas trasero	10
41	No asignado	–
42	Calefacción de la luneta trasera	25
43	Bocina	20
44	Limpiaparabrisas delantero	20
45	Unidad de control central para el sistema de confort	15
46	Unidad de control del motor 1,4 l; 1,6 l	5
47	Encendedor de cigarrillos; Toma de corriente en el maletero.	15
48	ABS	5
49	Intermitentes	15
50	Preparación para la instalación de radio, teléfono, módulo multifunción.	10
51	Elevalunas eléctrico (delantero y trasero izquierdo).	25
52	Elevalunas eléctrico (delantero y trasero derecho).	25
53	No asignado	–
54	Sistema de alarma antirrobo	15
55	No asignado	–
56	Sistema de limpieza de faros	25
57	Luces de posición izquierdas	15
58	Luces de posición derechas	15
a) Dependiendo del tipo de faro – reemplace el fusible dañado por uno nuevo con el mismo número de amperios. b) Si el motor está apagado, un solo elemento eléctrico conectado puede descargar la batería.

Esquema de fusibles en el compartimento del motor (cerca de la batería)

Nº	Descripción	Amperaje [A]
1	Alternador	175
2	Interior	80
3	Calefacción eléctrica adicional	60
4	ABS o TCS o ESP	40
5	Servodirección electrohidráulica	50
6	Bujías incandescentes	50
7	ABS o TCS o ESP	25
8	Ventilador del radiador	30
9	Aire acondicionado	5
10	Ventilador del radiador	40
11	Unidad de control	5
12	Transmisión automática/calefacción eléctrica estacionaria	5/30

Skoda Roomster (2009) – esquema de la caja de fusibles

Año de fabricación: 2009.

El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Roomster (2013) es el fusible 47 en la caja de fusibles del salpicadero.

Caja de fusibles en el salpicadero

Nº	Descripción	Amp [A]
1	No asignado	–
2	No asignado	–
3	Juego de intermitentes; Ajuste del flujo de los faros.	5
4	Unidad de control ABS	5
5	Motor de gasolina: interruptor de luces de freno, control de crucero.	5
6	No asignado	–
7	Controlador del motor 1,2 l	15
8	Inyectores – 1,4 l; 1,6 l	10
9	Control de calefacción; Unidad de control del aire acondicionado; Asistencia de estacionamiento; Controlador de iluminación de curvas.	5
10	No asignado	–
11	Espejo ajustable eléctricamente; Elevalunas eléctricos.	7,5
12	Luz de marcha atrás	7,5
13	Controlador del motor (para vehículos con transmisión automática)	10
14	Motor para luces de curva	10
15	Navegación PDA	5
16	Servodirección electrohidráulica; Controlador del motor – motor de gasolina.	5
17	Luz de posición izquierda; Iluminación de la matrícula.	5
18	Luz de posición derecha	5
19	Radio; Unidad de control central.	5
20	Controlador del motor 1,4 l; 1,9 l – motor diésel	5
21	Luces de freno	10
22	Controles de calefacción; Unidad de control del aire acondicionado; Asistencia de estacionamiento; Teléfono móvil; Juego de intermitentes; Sensor de ángulo de dirección; ESP; Unidad de control de tensión del vehículo.	7,5
23	Iluminación interior, guantera y maletero	7,5
24	Cierre de la tapa trasera	10
25	Calefacción de asientos	20
26	Boquillas calefactadas para limpiaparabrisas delanteros; Limpiaparabrisas.	15
27	No asignado	–
28	Motor de gasolina: válvula AKF, válvula reguladora/	10
29	Inyección – motor 1,2 l	10

30	Bomba de combustible – motor de gasolina	15
31	Sonda lambda	10
32	Motor diésel: interruptor de luces de freno y pedal de embrague, control de crucero, relé de la bomba de combustible y relé del sistema de bujías incandescentes.	5
33	Controlador del motor – motor diésel	30
34	Controlador del motor 1,4 l; 1,6 l	30
	Bomba de combustible – motor diésel	15
35	Iluminación del cuadro de instrumentos e interruptor	5
36	Luces antiniebla	15/5 a)
37	Luz antiniebla trasera	7,5
38	Luces antiniebla	10
39	Ventilador	30
40	Limpiaparabrisas trasero	10
41	No asignado	–
42	Calefacción de la luneta trasera	25
43	Bocina	20
44	Limpiaparabrisas delantero	20
45	Módulo de control central para el sistema de confort	15
46	No asignado	–
47	Encendedor de cigarrillos; Toma de corriente en el maletero.	15
48	ABS	15
49	Intermitentes	15
50	Preparación para la instalación de radio, teléfono, módulo multifunción.	10
51	Elevalunas eléctrico (delantero y trasero) – lado izquierdo.	25
52	Elevalunas eléctrico (delantero y trasero) – lado derecho.	25
53	Techo eléctrico, corredizo e inclinable	25
54	Sistema de alarma antirrobo	15
55	No asignado	–
56	Sistema de limpieza de faros	25
57	Luz antiniebla izquierda, ajuste de alcance de los faros	15
58	Luces antiniebla derechas	15
a) Si el motor ya está apagado, el elemento eléctrico conectado puede descargar la batería.

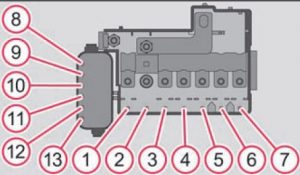

Caja de fusibles en el compartimento del motor (transmisión manual)

Nº	Descripción	Amp [A]
1	Alternador	175
2	No asignado	–
3	Interior	80
4	Calefacción eléctrica adicional	60
5	Interior	40
6	Bujías incandescentes; Ventilador de líquido refrigerante.	50
7	Servodirección electrohidráulica	50
8	ABS o TCS o ESP	25
9	Ventilador del radiador	30
10	Ventilador del radiador	5
11	ABS o TCS o ESP	40
13	Transmisión automática	5
	Calefacción eléctrica adicional	30

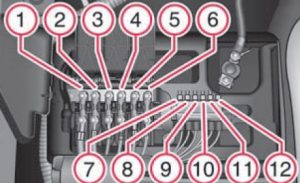

Caja de fusibles en el compartimento del motor (transmisión automática)

Nº	Descripción	Amp [A]
1	Dinamo	175
2	Interno	80
3	Calefacción eléctrica adicional rápida	60
4	ABS o TCS o ESP	40
5	Servodirección electrohidráulica	50
6	Bujías incandescentes	50
7	ABS o TCS o ESP	25
8	Ventilador del radiador	30
9	Sistema de aire acondicionado	5
10	Ventilador del radiador	40
11	Módulo de control central	5
12	Transmisión automática	5
	Calefacción eléctrica adicional rápida	30

Skoda Roomster (2010-2011) – esquema de la caja de fusibles

Año de fabricación: 2010, 2011.

El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Roomster (2010-2011) es el fusible 47 en la caja de fusibles del salpicadero.

Caja de fusibles en el salpicadero

Nº	Descripción	Amp [A]
1	No asignado	–
2	Start/Stop	5
3	Juego de intermitentes; Ajuste del flujo de los faros.	10
4	Unidad de control ABS	5
5	Motor de gasolina: control de crucero.	5
6	Iluminación de marcha atrás (transmisión manual)	10
7	Encendido	15
	Unidad de control del motor; Transmisión automática.	7,5
8	Interruptor del pedal de freno; Ventilador de líquido refrigerante.	5
9	Control de calefacción; Unidad de control del aire acondicionado; Asistencia de estacionamiento; Unidad de control de iluminación en curva; Ventilador de refrigeración.	5
10	No asignado	–
11	Ajuste del espejo	5
12	Unidad de control para la detección de remolque	5
13	Unidad de control de la transmisión automática	5
14	Motor para faros halógenos con función de iluminación en curva.	10
15	Navegación PDA	5
16	Servodirección electrohidráulica	5
17	Radio	10
	Luces diurnas	7,5
18	Calefacción del espejo	5
19	Contacto S.	5
20	Unidad de control del motor	5
	Unidad de control del motor	7,5
	Relé de la bomba de combustible	15
	Unidad de control de la bomba de combustible	15
21	Iluminación de marcha atrás; Luces antiniebla con función “CORNER”.	10
22	Control de calefacción; Unidad de control del aire acondicionado; Asistencia de estacionamiento; Teléfono móvil; Juego de intermitentes; Sensor de ángulo de dirección; ESP; Unidad de control de tensión del vehículo; Volante multifunción.	7,5
23	Iluminación interior, guantera y maletero; Faros laterales.	15
24	Unidad de control central del vehículo	5
25	Calefacción de asientos	20
26	Limpiaparabrisas trasero	10
27	No asignado	–
28	Motor de gasolina: válvula AKF; válvula reguladora.	10
29	Inyección, bomba de agua	10

30	Bomba de combustible	15
	Encendido	20
	Control de crucero; Función de relé PTC.	5
31	Sonda lambda	10
32	Bomba de alta presión; Válvula de presión.	15
33	Unidad de control del motor	30/15
34	Unidad de control del motor	15
	Bomba de vacío	20
35	Alimentación de la llave de encendido	5
36	Luces de carretera	15
37	Luz antiniebla trasera	7,5
38	Luces antiniebla	10
39	Ventilador	30
40	Boquillas calefactadas para limpiaparabrisas delanteros; Limpiaparabrisas.	15
41	No asignado	–
42	Calefacción de la luneta trasera	25
43	Bocina	20
44	Limpiaparabrisas delantero	20
45	Sistema de control central para el sistema de confort	25/10
46	Alarma antirrobo	15
47	Encendedor de cigarrillos, toma de corriente en el maletero a)	15
48	ABS	15
49	Intermitentes; Luces de freno.	15
50	Radio	10
51	Elevalunas eléctrico (delantero y trasero) – lado izquierdo.	25
52	Elevalunas eléctrico (delantero y trasero) – lado derecho.	25
53	Luz de estacionamiento – lado izquierdo	5
	Techo eléctrico corredizo e inclinable	25
54	Alarma antirrobo	15/5
55	Unidad de control de la transmisión automática DSG	30
56	Sistema de limpieza de faros	25
	Luz de estacionamiento – lado derecho	5
57	Faro izquierdo, ajuste de alcance de los faros	15
58	Luces de carretera derechas	15
a) Si el motor ya está apagado, el elemento eléctrico conectado puede descargar la batería.

Esquema de fusibles en el compartimento del motor (transmisión manual, transmisión automática DSG)

Número	Descripción	Amp [A]
1	Alternador	175
2	No asignado	–
3	Interior	80
4	Calefacción eléctrica adicional	60
5	Interior	40
6	Bujías incandescentes; Ventilador de líquido refrigerante.	50
7	Servodirección electrohidráulica	50
8	ABS o TCS o ESP	25
9	Ventilador del radiador	30
10	Ventilador del radiador	5
11	ABS o TCS o ESP	40
13	Transmisión automática	5
	Calefacción eléctrica adicional	40

Esquema de fusibles en el compartimento del motor (transmisión automática)

Nº	Descripción	Amp [A]
1	Dinamo	175
2	Interno	80
3	Calefacción eléctrica adicional	60
4	ESP	40
5	Servodirección electrohidráulica	50
6	Bujías incandescentes	50
7	ESP	25
8	Ventilador del radiador	30
9	Sistema de aire acondicionado	5
10	ABS	40
11	Unidad de control central	5
12	Transmisión automática	5
	Calefacción eléctrica adicional	40

Skoda Roomster (2012) – esquema de la caja de fusibles

Año de fabricación: 2012.

El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Roomster (2013) es el fusible 47 en la caja de fusibles del salpicadero.

Caja de fusibles en el salpicadero

Nº	Descripción
1	Contacto S.
2	Start/Stop
3	Juego de intermitentes; Ajuste del flujo de los faros.
4	Unidad de control ABS
5	Motor de gasolina: sistema de control de velocidad
6	Iluminación de marcha atrás (transmisión manual)
7	Encendido
	Controlador del motor; Transmisión automática.
8	Interruptor del pedal de freno; Ventilador de líquido refrigerante.
9	Control de calefacción; Controlador de aire acondicionado; asistencia de estacionamiento; Controlador de iluminación en curva; Ventilador de refrigeración.
10	Aire acondicionado
11	Ajuste del espejo
12	Unidad de control para la detección de remolque
13	Controlador de la transmisión automática
14	Motor para faros halógenos con función de iluminación en curva.
15	Sistema de radionavegación PDA
16	Servodirección controlada electrónicamente
17	START – STOP – radio
	Luces diurnas
18	Calefactor del espejo
19	Contacto S.
20	Alarma antirrobo
21	Iluminación de marcha atrás; Luces antiniebla con función “CORNER”.
22	Control de calefacción; Controlador de aire acondicionado; Asistencia de estacionamiento; Teléfono móvil; Juego de intermitentes; Sensor de ángulo de dirección; ESP; Controlador de tensión del vehículo; Volante multifunción.
23	Iluminación interior, toma de corriente y maletero; Luces laterales.
24	Unidad de control central del vehículo
25	Calefacción de asientos
26	Limpiaparabrisas trasero
27	Preinstalación de teléfono
28	Motor de gasolina: válvula AKF, válvula reguladora.
29	Inyección; Bomba de agua.
30	Bomba de combustible
	Encendido
	Control de crucero; Funcionamiento del relé PTC.

31	Sonda lambda
32	Bomba de alta presión; Válvula de presión.
33	Unidad de control del motor
34	Unidad de control del motor
	Bomba de vacío
35	Alimentación de la llave de encendido
36	Luces principales
37	Faro antiniebla trasero
38	Luces antiniebla
39	Ventilador
40	Boquillas calefactadas para limpiaparabrisas delanteros; Limpiaparabrisas.
41	No asignado
42	Calefacción de la luneta trasera
43	Bocina
44	Limpiaparabrisas
45	Módulo de control central para el sistema de confort
46	Unidad de control del motor
	Unidad de control del motor
	Relé de la bomba de combustible
47	Encendedor de cigarrillos; Toma de corriente en el maletero.
48	ABS, START-STOP – convertidor DC/DC ESP
49	Intermitentes; Luces de freno.
50	START-STOP – Infotainment con convertidor DC/DC
	Radio
51	Elevalunas eléctrico (delantero y trasero) – lado izquierdo.
52	Elevalunas eléctrico (delantero y trasero) – lado derecho.
53	Luz de estacionamiento – lado izquierdo
	Techo corredizo eléctrico
54	START-STOP – cuadro de instrumentos
	Sistema de alarma antirrobo
55	Controlador de la transmisión automática DSG
56	Sistema de limpieza de faros
	Luz de estacionamiento – lado derecho
57	Faro de cruce izquierdo; Ajuste de alcance de los faros.
58	Luces de cruce derechas
a) Si el motor ya está apagado, el elemento eléctrico conectado puede descargar la batería.

Caja de fusibles en el compartimento del motor (transmisión manual, transmisión automática DSG)

Nº	Descripción
1	Alternador
2	No asignado
3	Interior
4	Calefacción eléctrica adicional
5	Interior
6	Bujías incandescentes; Ventilador de líquido refrigerante.
7	Servodirección electrohidráulica
8	ABS o TCS o ESP
9	Ventilador del radiador
10	Transmisión automática
11	ABS o TCS o ESP
12	Módulo de control central
13	Calefacción eléctrica adicional

Caja de fusibles en el compartimento del motor (transmisión automática)

Número	Descripción
1	Generador
2	Interior
3	Calefacción eléctrica adicional
4	ESP
5	Servodirección electrohidráulica
6	Bujías incandescentes
7	ESP
8	Ventilador del radiador
9	Sistema de aire acondicionado
10	ABS
11	Módulo de control central
12	Transmisión automática
	Calefacción eléctrica adicional

Skoda Roomster (2013) – esquema de la caja de fusibles

Año de fabricación: 2013.

El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Roomster (2013) es el fusible 47 en la caja de fusibles del salpicadero.

Caja de fusibles en el salpicadero

Nº	Descripción
1	Contacto S.
2	START-STOP; Aire acondicionado.
3	Juego de intermitentes; Ajuste del flujo de los faros.
4	Unidad de control ABS; Botón START STOP.
5	Motor de gasolina: sistema de control de velocidad
6	Luz de marcha atrás (transmisión manual)
7	Encendido; Controlador del motor; Transmisión automática.
8	Interruptor del pedal de freno; Interruptor del pedal de embrague.
9	Control de calefacción; Controlador de aire acondicionado; Asistencia de estacionamiento; Controlador de iluminación de curvas; Ventilador del radiador; Boquillas de limpiaparabrisas.
10	Sistema de limpiaparabrisas y pulverizadores del parabrisas
11	Ajuste del espejo
12	Unidad de control para la detección de remolque
13	Controlador de la transmisión automática
14	Motor para faros halógenos con función de iluminación de curvas.
15	Sistema de navegación PDA
16	Servodirección electrohidráulica
17	START-STOP (radio); Luz diurna.
18	Calefactor del espejo
19	Contacto S.
20	Alarma
21	Luz de marcha atrás; Luces antiniebla con función CORNER.
22	Controles de calefacción; Unidad de control del aire acondicionado; Asistencia de estacionamiento; Teléfono móvil; Juego de intermitentes; Sensor de ángulo de dirección; ESC; Unidad de control de tensión del vehículo; Volante multifunción.
23	Iluminación interior, guantera y maletero; Luces laterales.
24	Unidad de control central
25	Calefactores de asientos
26	Limpiaparabrisas trasero
27	Preinstalación de teléfono
28	Motor de gasolina: válvula AKF, mariposa reguladora.

29	Inyección; Bomba de líquido refrigerante.
30	Bomba de combustible; Encendido; Control de crucero; Funcionamiento del relé PTC.
31	Sonda lambda
32	Bomba de combustible de alta presión; Válvula de presión.
33	Unidad de control del motor
34	Controlador del motor; Bomba de vacío.
35	Alimentación de la llave de encendido
36	Conjunto principal
37	Luz antiniebla trasera; Convertidor DC/DC START-STOP.
38	Luces antiniebla
39	Ventilador de calefacción
40	No asignado
41	No asignado
42	Calefacción de la luneta trasera
43	Bocina
44	Limpiaparabrisas
45	Módulo de control central para el sistema de confort
46	Controlador del motor; Bomba de combustible.
47	Encendedor de cigarrillos; Toma de corriente en el maletero.
48	ABS; convertidor START-STOP (DC/DC) ESP.
49	Intermitentes; Luces de freno.
50	Infotainment con convertidor START-STOP (DC/DC); Radio.
51	Elevalunas eléctrico (delantero y trasero) – lado izquierdo.
52	Elevalunas eléctrico (delantero y trasero) – lado derecho.
53	Luz de estacionamiento = lado izquierdo; Techo corredizo y abatible eléctrico.
54	START-STOP (cuadro de instrumentos); Alarma.
55	Controlador de la transmisión automática
56	Pulverizadores de faros; Luces de estacionamiento – lado derecho.
57	Faro de cruce izquierdo; Ajuste de alcance de los faros.
58	Faros de cruce derechos

Caja de fusibles en el compartimento del motor

Número	Descripción
1	Generador
2	No asignado
3	Interior
4	Calefacción eléctrica auxiliar
5	Interior
6	Bujías incandescentes; Ventilador de líquido refrigerante.
7	Servodirección electrohidráulica
8	ABS o TCS o ESP
9	Ventilador del radiador
10	Transmisión automática
11	ABS o TCS o ESP
12	Unidad de control central
13	Calefacción eléctrica auxiliar

Skoda Roomster (2014) – esquema de fusibles

Año de fabricación: 2014.

El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Roomster (2014) es el fusible 47 en la caja de fusibles del compartimento del motor.

Caja de fusibles en el salpicadero

Nº	Descripción
1	Contacto S.
2	START-STOP; Aire acondicionado.
3	Juego de intermitentes; Ajuste del flujo de los faros.
4	Unidad de control ABS; Botón START STOP.
5	Motor de gasolina: sistema de control de velocidad
6	Faro de marcha atrás (transmisión manual)
7	Encendido; Controlador del motor; Transmisión automática.
8	Interruptor del pedal de freno; Interruptor del pedal de embrague.
9	Control de calefacción; Controlador de aire acondicionado; Asistencia de estacionamiento; Controlador de iluminación de curvas; Ventilador del radiador; Boquillas de limpiaparabrisas.
10	Sistema de limpiaparabrisas y lavaparabrisas
11	Ajuste del espejo
12	Unidad de control para la detección de remolque
13	Controlador de la transmisión automática
14	Motor para faros halógenos con función de iluminación de curvas.
15	Sistema de navegación PDA
16	Servodirección electrohidráulica
17	Alimentación del interruptor de luces
18	Calefactor del espejo
19	Contacto S.
20	Alarma
21	Faro de marcha atrás; luces antiniebla con función CORNER.
22	Controles de calefacción; Unidad de control del aire acondicionado; Asistencia de estacionamiento; Teléfono móvil; Juego de intermitentes; Sensor de ángulo de dirección; ESC; Unidad de control de tensión del vehículo; Volante multifunción.
23	Iluminación interior, guantera y maletero; Faros laterales.
24	Unidad de control central
25	Calefactores de asientos
26	Escobilla de la luneta trasera
27	Preinstalación telefónica
28	Motor de gasolina: válvula AKF, válvula reguladora.

29	Inyección, bomba de líquido refrigerante
30	Bomba de combustible; Encendido; Control de crucero; Funcionamiento del relé PTC.
31	Sonda lambda
32	Bomba de combustible de alta presión; Válvula de presión.
33	Unidad de control del motor
34	Controlador del motor, bomba de vacío
35	Luces diurnas; Equipo de radio para vehículos con función START-STOP.
36	Haz principal
37	Faro antiniebla trasero; Convertidor DC/DC START-STOP
38	Luces antiniebla
39	Ventilador de aire para calefacción
40	No asignado
41	No asignado
42	Calefacción de la luneta trasera
43	Bocina
44	Limpiaparabrisas
45	Controlador central para el sistema de confort
46	Controlador del motor, bomba de combustible
47	Encendedor de cigarrillos, toma de corriente en el maletero
48	ABS; Convertidor de funcionamiento START-STOP (DC/DC); ESP.
49	Intermitentes, luces de freno
50	Infotainment con convertidor START-STOP (DC/DC); Equipo de radio.
51	Elevalunas eléctrico (delantero y trasero) – lado izquierdo.
52	Elevalunas eléctrico (delantero y trasero) – lado derecho.
53	Luz de estacionamiento = lado izquierdo; Techo corredizo y abatible eléctrico.
54	START-STOP (conjunto de indicadores); Alarma.
55	Controlador de la transmisión automática
56	Lavaparabrisas; Luces de estacionamiento – lado derecho.
57	Faro de cruce izquierdo; Ajuste de alcance de los faros.
58	Luces de cruce derechas

Esquema de fusibles en el compartimento del motor

Número	Descripción
1	Alternador
2	No asignado
3	Interior
4	Calefacción eléctrica adicional
5	Interior
6	Bujías incandescentes; Ventilador de líquido refrigerante.
7	Servodirección electrohidráulica
8	ABS o TCS o ESP
9	Ventilador del radiador
10	Transmisión automática
11	ABS o TCS o ESP
12	Módulo de control central
13	Calefacción eléctrica adicional

Skoda Roomster (2015) – esquema de la caja de fusibles

Año de fabricación: 2015.

El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Roomster (2015) es el fusible 47 en la caja de fusibles del salpicadero.

Caja de fusibles en el salpicadero

Nº	Descripción
1	Contacto S.
2	START-STOP; Aire acondicionado.
3	Cuadro de instrumentos; Ajuste del ángulo de los faros.
4	Unidad de control ABS; Botón START STOP.
5	Motor de gasolina: sistema de control de velocidad.
6	Luz de marcha atrás (transmisión manual).
7	Encendido; Controlador del motor; Transmisión automática.
8	Interruptor del pedal de freno; Interruptor del pedal de embrague.
9	Control de calefacción; Controlador de aire acondicionado; Asistencia de estacionamiento; Controlador de iluminación en curva; Ventilador del radiador; Boquillas de limpiaparabrisas.
10	Sistema de limpiaparabrisas y lavaparabrisas
11	Ajuste del espejo
12	Unidad de control para la detección de remolque
13	Controlador de la transmisión automática
14	Motor para faros halógenos con función de iluminación en curva.
15	Sistema de navegación PDA
16	Servodirección electrohidráulica
17	Alimentación del interruptor de luces
18	Calefactor del espejo
19	Contacto S.
20	Alarma
21	Bombilla de marcha atrás; Luces antiniebla con función CORNER.
22	Controles de calefacción; Unidad de control del aire acondicionado; Asistencia de estacionamiento; Teléfono móvil; Cuadro de instrumentos; Sensor de ángulo de giro; ESC; Unidad de control de tensión del vehículo; Volante multifunción.
23	Iluminación interior; Guantera y maletero; Luces laterales.
24	Unidad de control central
25	Calefactores de asientos
26	Limpiaparabrisas trasero
27	Preinstalación telefónica
28	Motor de gasolina: válvula AKF, válvula reguladora.

29	Inyección; Bomba de líquido refrigerante.
30	Bomba de combustible; Encendido; Control de crucero; Funcionamiento del relé PTC.
31	Sonda lambda
32	Bomba de combustible de alta presión; Válvula de presión.
33	Unidad de control del motor
34	Controlador del motor; Bomba de vacío.
35	Luces diurnas/nocturnas/radio para vehículos con función START-STOP
36	Haz principal
37	Luz antiniebla trasera; Convertidor DC/DC START-STOP.
38	Luces antiniebla
39	Ventilador de aire para calefacción
40	No asignado
41	No asignado
42	Calefacción de la luneta trasera
43	Bocina
44	Limpiaparabrisas
45	Unidad de control central para el sistema de confort
46	Controlador del motor, bomba de combustible
47	Encendedor de cigarrillos, toma de corriente en el maletero
48	ABS; Convertidor START-STOP (DC/DC); ESP.
49	Intermitentes, luces de freno
50	Infotainment con convertidor START-STOP (DC/DC); Radio.
51	Elevalunas eléctrico (delantero y trasero) – lado izquierdo.
52	Elevalunas eléctrico (delantero y trasero) – lado derecho.
53	Luz de estacionamiento = lado izquierdo; Techo corredizo y abatible eléctrico.
54	START-STOP (cuadro de intermitentes); Alarma,
55	Controlador de la transmisión automática
56	Boquillas pulverizadoras de faros; Luz de estacionamiento – lado derecho.
57	Faro de cruce izquierdo; Ajuste del ángulo de los faros.
58	Faros de cruce derechos

Caja de fusibles en el compartimento del motor

Número	Descripción
1	Generador
2	No asignado
3	Interior
4	Calefacción eléctrica adicional
5	Interior
6	Bujía de encendido; Ventilador de líquido refrigerante.
7	Servodirección electrohidráulica
8	ABS o TCS o ESP
9	Ventilador del radiador
10	Transmisión automática
11	ABS o TCS o ESP
12	Módulo de control central
13	Calefacción eléctrica adicional

Sobre Skoda Roomster (2006-2015)

El Skoda Roomster, fabricado entre 2006 y 2015, es un monovolumen compacto que combina practicidad con un diseño único. Este modelo es conocido por su amplitud y su interior flexible, que permite un viaje cómodo tanto para familias como para individuos. El Roomster estaba disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que ofrecían un rendimiento equilibrado y un consumo de combustible eficiente. Gracias a su aspecto característico y sus características funcionales, el Roomster ganó popularidad entre los conductores que buscan un vehículo fiable y práctico.

Esquema de la caja de fusibles del Skoda Roomster

Esta página muestra el esquema de la caja de fusibles para el modelo Skoda Roomster, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. La caja de fusibles se encuentra generalmente en el interior del vehículo, debajo del salpicadero en el lado del conductor, y otra puede estar ubicada en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y fiabilidad de su vehículo.
