Skoda Karoq (2019-2021) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Škoda Karoq (2019-2021), obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (distribución de fusibles).
Esquema de fusibles del Skoda Karoq
Año de fabricación: 2019, 2020, 2021.

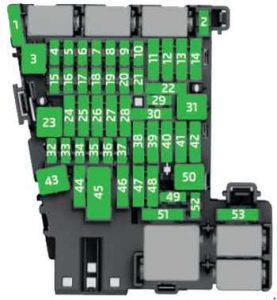

Fusibles en el salpicadero
| Número | Descripción |
| 1 | SCR (AdBlue) |
| 2 | Volante calefactable |
| 3 | No asignado |
| 4 | No asignado |
| 5 | Datos del bus |
| 6 | Sensor de alarma |
| 7 | Aire acondicionado;Receptor para calefacción remota;
Luneta trasera calefactable; Transmisión automática. |
| 8 | Interruptor de luces;Sensor de lluvia;
Freno de estacionamiento; Iluminación ambiental; Faros delanteros. |
| 9 | Palanca de control debajo del volante |
| 10 | Pantalla de infoentretenimiento |
| 11 | Iluminación – lado izquierdo |
| 12 | Infoentretenimiento |
| 13 | Pretensor del cinturón de seguridad del lado izquierdo |
| 14 | Ventilador de aire para aire acondicionado;Calefacción. |
| 15 | Bloqueo de dirección eléctrico |
| 16 | Puertos USB;Conector de diagnóstico;
Phonebox. |
| 17 | Salpicadero;Llamada de emergencia. |
| 18 | Cámara de marcha atrás |
| 19 | Sistema KESSY |
| 20 | SCR (AdBlue) |
| 21 | Tracción a las cuatro ruedas |
| 22 | Enganche de remolque |
| 23 | Techo panorámico/techo corredizo |
| 24 | Iluminación – lado derecho |
| 25 | Cierre centralizado – puertas delanteras y traseras izquierdas, elevalunas eléctrico – izquierdo, espejos exteriores izquierdos – calefacción, función de plegado, ajuste de la superficie de los espejos |
| 26 | Asientos delanteros calefactables |
| 27 | Iluminación interior |
| 28 | Enganche de remolque |
| 29 | No asignado |
| 30 | No asignado |
| 31 | No asignado |
| 32 | Asistencia al estacionamiento (Park Assist) |
| 33 | Airbag |
| 34 | Aire acondicionado;Interruptor de luces de marcha atrás;
Espejo con atenuación automática; Calefacción de asiento; Freno de estacionamiento; Interruptores de luces; Panel con botones; Puertos USB. |
| 35 | Conector de diagnóstico;Cámara frontal;
Sistema de monitoreo de distancia (por ejemplo, ACC, Front Assist). |
| 36 | Faros AFS – derecho |
| 37 | Faros AFS – izquierdo |
| 38 | Enganche de remolque |
| 39 | Cierre centralizado – puertas delanteras y traseras derechas, elevalunas eléctrico derecho, espejos exteriores derechos – calefacción, función de plegado del espejo, ajuste de la superficie del espejo |
| 40 | Tomas de corriente de 12 V |
| 41 | Pretensor del cinturón derecho |
| 42 | Cierre del maletero;Cierre de las puertas traseras;
Cierre de la tapa del depósito; Sistema de limpieza de faros; Lavado de parabrisas delantero y trasero. |
| 43 | Amplificador de música |
| 44 | Enganche de remolque |
| 45 | Ajuste eléctrico del asiento del conductor |
| 46 | Tomas de corriente de 230 V |
| 47 | Limpiaparabrisas trasero |
| 48 | Detección de ángulo muerto |
| 49 | Arranque del motor, interruptor del pedal del embrague |
| 50 | Apertura de la tapa del maletero |
| 51 | Calefacción de los asientos traseros |
| 52 | No asignado |
| 53 | Luneta trasera calefactable |

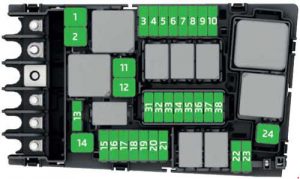

Fusibles en el compartimento del motor
| Número | Descripción |
| 1 | ESC;Freno de estacionamiento. |
| 2 | ESC |
| 3 | Unidad de control del motor |
| 4 | Ventilador del radiador;Sensor de nivel y temperatura del aceite;
Sistema de calefacción eléctrica; SCR (AdBlue); Componentes del motor. |
| 5 | Componentes del motor |
| 6 | Sensor de frenado |
| 7 | Bomba de refrigerante, válvula de purga, componentes del motor |
| 8 | Sensor lambda;Sensor de NOx. |
| 9 | Sistema de precalentamiento;Sensor de masa de aire;
Componentes del motor. |
| 10 | Bomba de combustible |
| 11 | Sistema de calefacción adicional eléctrico |
| 12 | Sistema de calefacción adicional eléctrico |
| 13 | Transmisión automática |
| 14 | Parabrisas calefactable |
| 15 | Bocina |
| 16 | No asignado |
| 17 | ESC;Unidad de control del motor;
Bobina del relé principal. |
| 18 | Base de datos;Módulo de datos de la batería. |
| 19 | Limpiaparabrisas delanteros |
| 20 | Alarma antirrobo |
| 21 | No asignado |
| 22 | Unidad de control del motor |
| 23 | Arranque |
| 24 | Sistema de calefacción adicional eléctrico |
| 31 | Bomba de vacío |
| 32 | No asignado |
| 33 | Bomba de aceite para transmisión automática |
| 34 | No asignado |
| 35 | No asignado |
| 36 | No asignado |
| 37 | Calefacción adicional |
| 38 |
Sobre el Skoda Karoq (2019-2021)
El Škoda Karoq, fabricado entre 2019 y 2021, es un SUV compacto que se caracteriza por un diseño moderno y practicidad. Este modelo ofrece varias variantes de motor, incluyendo unidades de gasolina y diésel, que proporcionan un rendimiento y eficiencia óptimos. El interior del Karoq es espacioso y cómodo, con numerosas funciones tecnológicas que aumentan el confort y la seguridad de la conducción. Gracias a su robusta construcción y avanzados sistemas de asistencia, el Škoda Karoq es una opción ideal para familias e individuos que buscan un vehículo fiable y versátil.
Esquema de la caja de fusibles del Skoda Karoq
Esta página muestra el esquema de la caja de fusibles para el modelo Škoda Karoq, que es esencial para el correcto mantenimiento y reparación del vehículo. La caja de fusibles en este modelo se encuentra típicamente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas en esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo y el correcto funcionamiento de todos los dispositivos eléctricos.
