En este artículo encontrarás diagramas de la caja de fusibles del Škoda Rapid (2012-2020), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Skoda Rapid – fusibles – panel de instrumentos (vehículo izquierdo/derecho)
Nº
Consumidor
1
Contacto S.
2)
INICIO FIN
3)
Juego de intermitentes, ajuste del caudal de los faros, teléfono, sensor de nivel de aceite, puerto de diagnóstico
4
Unidad de control ABS / ESC, sensor de ángulo de dirección con interruptores
5
Motor de gasolina: sistema de control de velocidad
6
Luz de marcha atrás (transmisión manual)
7
Encendido, unidad de control del motor, transmisión automática
8
Interruptor del pedal de freno, interruptor del embrague, ventilador de refrigeración del motor
9
Control de funcionamiento de la calefacción, unidad de control electrónico del aire acondicionado, control de distancia de estacionamiento, control de ventanas, ventilador de refrigeración del motor, boquillas de lavado
10
Convertidor CC-CC
11
Ajuste del espejo
12
Unidad de control para la detección de remolques
13
Controlador electrónico de la transmisión automática, palanca de la transmisión automática
14
Control del haz de los faros
15
No asignado
16
Dirección asistida, sensor de velocidad, unidad de control del motor, unidad de control de la bomba de combustible
17
Luces diurnas / radio para vehículos con START-STOP
18
Calentador de espejo
19
Entrada de llave de encendido
20
Unidad de control del motor, unidad de control electrónico de la bomba de combustible, bomba de combustible
21
Luz de marcha atrás (transmisión automática), faros antiniebla con función ROH
22
Controles de calefacción, unidad de control electrónico del aire acondicionado, teléfono, juego de intermitentes, sensor de ángulo de dirección, volante multifunción, bloqueo para extraer la llave del salpicadero, puerto de diagnóstico
23
Iluminación interior, guantera y maletero, luces laterales
24
Unidad de control central
25
No asignado
26
Limpiaparabrisas trasero
27
No asignado
28
Motor de gasolina: válvula de escape, calentador PTC
Juego de intermitentes, ajuste del caudal de los faros, teléfono, sensor de nivel de aceite, puerto de diagnóstico
4
Unidad de control ABS / ESC, sensor de ángulo de dirección con interruptores
5
Motor de gasolina: sistema de control de velocidad
6
Luz de marcha atrás (transmisión manual)
7
Encendido, unidad de control del motor, transmisión automática
8
Interruptor del pedal de freno, interruptor del embrague, ventilador de refrigeración del motor
9
Control de funcionamiento de la calefacción, unidad de control electrónico del aire acondicionado, control de distancia de estacionamiento, control de ventanas, ventilador de refrigeración del motor, boquillas de lavado
10
Convertidor CC-CC
11
Ajuste del espejo
12
Unidad de control para la detección de remolques
13
Controlador electrónico de la transmisión automática, palanca de la transmisión automática
14
Control del haz de los faros
15
No asignado
16
Dirección asistida, sensor de velocidad, unidad de control del motor, unidad de control de la bomba de combustible
17
Luces diurnas / radio para vehículos con START-STOP
18
Calentador de espejo
19
Entrada de llave de encendido
20
Unidad de control del motor, unidad de control electrónico de la bomba de combustible, bomba de combustible
21
Luz de marcha atrás (transmisión automática), faros antiniebla con función ROH
22
Controles de calefacción, unidad de control electrónico del aire acondicionado, teléfono, juego de intermitentes, sensor de ángulo de dirección, volante multifunción, bloqueo para extraer la llave del salpicadero, puerto de diagnóstico
23
Iluminación interior, guantera y maletero, luces laterales
24
Unidad de control central
25
No asignado
26
Limpiaparabrisas trasero
27
No asignado
28
Motor de gasolina: válvula de escape, calentador PTC
29
Inyección, bomba de refrigerante
30
Bomba de combustible, sistema de encendido, control de crucero
31
Sonda lambda
32
Bomba de combustible de alta presión, válvula de presión
33
Unidad de control del motor
34
Unidad de control del motor, bomba de vacío
35
Iluminación del interruptor, iluminación de la matrícula, luz de estacionamiento
36
Haz principal
37
Luz antiniebla trasera, convertidor CC-CC
38
Faros antiniebla
39
Ventilador de aire para calefacción
40
No asignado
41
Asientos delanteros calefactables
42
Calefacción de la luneta trasera
43
Bocina
44
Limpiaparabrisas
45
Cierre del maletero, cierre centralizado
46
Alarma
47
Encendedor, toma de corriente en el maletero
48
ABS
49
Intermitentes, luces de freno
50
Convertidor CC-CC, radio
51
Elevalunas eléctricos (elevalunas del conductor y elevalunas trasero izquierdo)
52
Elevalunas eléctricos (elevalunas delantero del pasajero y elevalunas trasero derecho)
53
Limpiaparabrisas delantero
54
Juego de indicadores START-STOP, módulo del volante, volante multifunción
55
Unidad de control de la transmisión automática
56
Sistema de limpieza de faros
57
Luces de cruce delanteras izquierdas
58
Luces de cruce delanteras derechas

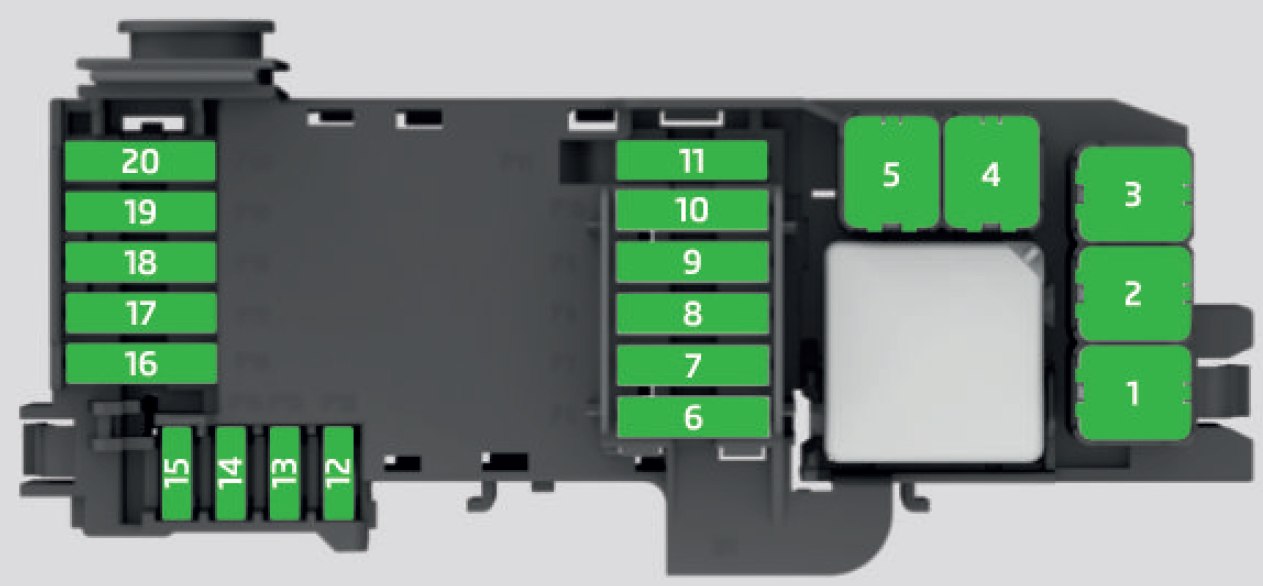

Caja de fusibles en el compartimento del motor
Skoda Rapid – fusibles – compartimento del motor (versión 1 / versión 2)
Número
Consumidor
1
Generador
2)
No asignado (versión 1), calentador eléctrico adicional (versión 2)
3)
Interior (versión 1)
Alimentación para la caja de fusibles (versión 2)
4
Calefacción eléctrica adicional (versión 1)
Interior (versión 2)
5
Interior
6
Ventilador de refrigeración del motor, unidad de control del grupo de calefacción adicional
Juego de intermitentes, ajuste del caudal de los faros, teléfono, sensor de nivel de aceite, puerto de diagnóstico
4
Unidad de control ABS / ESC, sensor de ángulo de dirección con interruptores
5
Motor de gasolina: sistema de control de velocidad
6
Luz de marcha atrás (transmisión manual)
7
Encendido, unidad de control del motor, transmisión automática
8
Interruptor del pedal de freno, interruptor del embrague, ventilador de refrigeración del motor
9
Control de funcionamiento de la calefacción, unidad de control electrónico del aire acondicionado, control de distancia de estacionamiento, control de ventanas, ventilador de refrigeración del motor, boquillas de lavado
10
Convertidor CC-CC
11
Ajuste del espejo
12
Unidad de control para la detección de remolques
13
Controlador electrónico de la transmisión automática, palanca de la transmisión automática
14
Control del haz de los faros
15
No asignado
16
Dirección asistida, sensor de velocidad, unidad de control del motor, unidad de control de la bomba de combustible
17
Luces diurnas / radio para vehículos con START-STOP
18
Calentador de espejo
19
Entrada de llave de encendido
20
Unidad de control del motor, unidad de control electrónico de la bomba de combustible, bomba de combustible
21
Luz de marcha atrás (transmisión automática), faros antiniebla con función ROH
22
Controles de calefacción, unidad de control electrónico del aire acondicionado, teléfono, juego de intermitentes, sensor de ángulo de dirección, volante multifunción, bloqueo para extraer la llave del salpicadero, puerto de diagnóstico
23
Iluminación interior, guantera y maletero, luces laterales
24
Unidad de control central
25
No asignado
26
Limpiaparabrisas trasero
27
No asignado
28
Motor de gasolina: válvula de escape, calentador PTC
29
Inyección, bomba de refrigerante
30
Bomba de combustible, sistema de encendido, control de crucero
31
Sonda lambda
32
Bomba de combustible de alta presión, válvula de presión
33
Unidad de control del motor
34
Unidad de control del motor, bomba de vacío
35
Iluminación del interruptor, iluminación de la matrícula, luz de estacionamiento
36
Haz principal
37
Luz antiniebla trasera, convertidor CC-CC
38
Faros antiniebla
39
Ventilador de aire para calefacción
40
No asignado
41
Asientos delanteros calefactables
42
Calefacción de la luneta trasera
43
Bocina
44
Limpiaparabrisas
45
Cierre del maletero, cierre centralizado
46
Alarma
47
Encendedor, toma de corriente en el maletero
48
ABS
49
Intermitentes, luces de freno
50
Convertidor CC-CC, radio
51
Elevalunas eléctricos (elevalunas del conductor y elevalunas trasero izquierdo)
52
Elevalunas eléctricos (elevalunas delantero del pasajero y elevalunas trasero derecho)
53
Limpiaparabrisas delantero
54
Juego de indicadores START-STOP, módulo del volante, volante multifunción
55
Unidad de control de la transmisión automática
56
Sistema de limpieza de faros
57
Luces de cruce delanteras izquierdas
58
Luces de cruce delanteras derechas
Caja de fusibles en el compartimento del motor
Skoda Rapid – fusibles – compartimento del motor (versión 1 / versión 2)
Número
Consumidor
1
Generador
2)
No asignado (versión 1), calentador eléctrico adicional (versión 2)
3)
Interior (versión 1)
Alimentación para la caja de fusibles (versión 2)
4
Calefacción eléctrica adicional (versión 1)
Interior (versión 2)
5
Interior
6
Ventilador de refrigeración del motor, unidad de control del grupo de calefacción adicional
Juego de intermitentes, regulación de la iluminación de los faros, teléfono, sensor de nivel de aceite, puerto de diagnóstico, espejo retrovisor con atenuación automática
4
Unidad de control para ABS / ESC, sensor de ángulo de dirección con interruptores
5
Motor de gasolina: sistema de control de velocidad
6
Luz de marcha atrás (transmisión manual)
7
Encendido, unidad de control del motor, transmisión automática
8
Interruptor del pedal de freno, interruptor del embrague, ventilador de refrigeración del motor
9
Control de funcionamiento de la calefacción, unidad de control electrónico del aire acondicionado, control de distancia de estacionamiento, control de ventanas, ventilador de refrigeración del motor, boquillas de lavado de cristales
10
Convertidor CC-CC
11
Regulación del espejo
12
Unidad de control para la detección de remolques
13
Unidad de control electrónico de la transmisión automática, palanca de la transmisión automática
14
Control del haz de los faros
15
No asignado
16
Dirección asistida, sensor de velocidad, unidad de control del motor, unidad de control de la bomba de combustible
17
Luces diurnas / radio para vehículos con START-STOP
18
Calentador de espejo
19
Entrada de llave de encendido
20
Unidad de control del motor, unidad de control electrónico de la bomba de combustible, bomba de combustible
21
Luz de marcha atrás (transmisión automática), faros antiniebla con función ROH
22
Controles de calefacción, unidad de control electrónico del aire acondicionado, teléfono, juego de intermitentes, sensor de ángulo de dirección, volante multifunción, bloqueo para extraer la llave, puerto de diagnóstico, sensor de lluvia
23
Iluminación interior, guantera y maletero, luces laterales
24
Unidad de control central
25
Interruptor de luz
26
Limpiaparabrisas trasero
27
Palanca de control debajo del volante
28
Motor de gasolina: válvula de escape, calentador PTC
29
Inyección, bomba de refrigerante
30
Bomba de combustible, sistema de encendido, control de crucero
31
Sonda lambda
32
Bomba de combustible de alta presión, válvula de control de presión de combustible
33
Unidad de control del motor
34
Unidad de control del motor, bomba de vacío
35
Iluminación del interruptor, iluminación de la matrícula, luz de estacionamiento
36
Faros antiniebla, interruptor de luz
37
Luz antiniebla trasera, convertidor CC-CC
38
Faros antiniebla
39
Ventilador de aire para calefacción
40
No asignado
41
Asientos delanteros calefactables
42
Calefacción de la luneta trasera
43
Bocina
44
Limpiaparabrisas
45
Cierre del maletero, cierre centralizado
46
Alarma
47
Encendedor
48
ABS
49
Intermitentes, luces de freno
50
Convertidor CC-CC, radio
51
Elevalunas eléctricos (elevalunas del conductor y elevalunas trasero izquierdo)
52
Elevalunas eléctricos (elevalunas delantero del pasajero y elevalunas trasero derecho)
53
Limpiaparabrisas delantero
54
Juego de indicadores START-STOP, módulo del volante, volante multifunción
55
Unidad de control de la transmisión automática
56
Sistema de limpieza de faros
57
Faros delanteros y traseros
58
Faros delanteros y traseros
Caja de fusibles en el compartimento del motor
Skoda Rapid – fusibles – compartimento del motor
Número
Descripción
1
ABS
2)
Ventilador del radiador
3)
Transmisión automática
4
ABS
5
Unidad de control
6
Sistema de calefacción eléctrica
Skoda Rapid (2016) – esquema de fusibles
Año de fabricación: 2016.
El fusible del encendedor (toma de corriente) en el Skoda Rapid Spaceback (2016) es el fusible 44 en la caja de fusibles del panel de instrumentos.
Palanca de control debajo del volante; Módulo del motor (solo sin KESSY); Transmisión automática (solo sin KESSY); Palanca de cambios de la transmisión automática (solo sin KESSY); ESC (solo sin KESSY); Equipo de remolque (solo sin KESSY); Dirección asistida (solo sin KESSY).
10
Control de ventanas – trasero izquierdo
11
Sistema de limpieza de faros
12
Radio, pantalla de navegación
13
Preparación para taxi
14
Palanca de control debajo del volante; Interruptor de luces; Bloqueo para extraer la llave del salpicadero (transmisión automática); Intermitentes; SmartGate; Sensor de lluvia.
15
Aire acondicionado; Palanca de cambios de la transmisión automática; Terminal de diagnóstico.
16
Juego de indicadores
17
Sistema de alarma; Bocina.
18
No asignado
19
No asignado
20
No asignado
21
No asignado
22
Sistema de limpiaparabrisas delantero y trasero
23
Asientos delanteros calefactables
24
Ventilador del sistema de aire acondicionado, calefacción.
25
No asignado
26
Interruptor de calefacción de los asientos delanteros
27
Limpiaparabrisas trasero
28
No asignado
29
Airbag
30
Elevalunas eléctricos; Interruptores de luces; Interruptores de luces de marcha atrás; Aire acondicionado; Asistente de estacionamiento; Espejo exterior; Alimentación para el panel de control central; Alimentación para el panel de control lateral; Espejo interior.
31
Bomba de combustible; Ventilador del radiador; Control de crucero; Bobina del relé de los limpiaparabrisas delantero y trasero.
32
Terminal de diagnóstico; Control del caudal de las luces; Palanca de control debajo del volante; Iluminación interior.
33
Bobina del relé de arranque; Interruptor del pedal de freno.
34
Boquillas calefactables del limpiaparabrisas delantero
35
No asignado
36
No asignado
37
Radar
38
No asignado
39
Sistema de calefacción eléctrica adicional
40
No asignado
41
Calefacción de la luneta trasera
42
Control de ventanas – pasajero delantero
43
Gancho de remolque – contacto en la toma
44
Encendedor; Toma de corriente de 12 V.
45
Control de ventanas – trasero derecho
46
Limpiaparabrisas delantero y trasero; Palanca de control debajo del volante.
47
Gancho de remolque – contacto en la toma
48
Gancho de remolque – luz derecha
49
Bomba de combustible
50
Radio
51
Calefacción del espejo exterior
52
KESSY
53
Bloqueo de la dirección (KESSY)
54
ABS o ESC
55
No asignado
56
No asignado
57
No asignado
58
No asignado
59
No asignado
Esquema de fusibles en el compartimento del motor
Skoda Rapid – fusibles – compartimento del motor
Nº
Descripción
1
Ventilador del radiador
2)
Sistema de bujías incandescentes
3)
ABS o ESC
4
Calefacción eléctrica adicional – circuito 2
5
Calefacción eléctrica adicional – circuito 3
6
Transmisión automática
7
Unidad de control del motor
8
Limpiaparabrisas
9
Unidad de control; Módulo de datos de la batería.
10
ABS o ESC
11
No asignado
12
Partes del motor
13
Interruptor del pedal de freno
14
Elementos del motor; Bobina del relé de la bomba de combustible; Ventilador del radiador; Bomba de refrigeración.
15
Unidad de control del motor
16
Arranque
17
Unidad de control del motor
18
Elementos del motor; Bobinas del relé de calefacción eléctrica.
19
Sonda lambda
20
Sistema de bujías incandescentes; Calefacción de la ventilación de la base del motor.
Cierre centralizado, limpiaparabrisas delantero y trasero (solo con KESSY o parabrisas calefactado)
3)
Encendido
4
Luz – derecha
5
Control de ventanas – módulo de control
6
Iluminación interior
7
Bocina
8
Gancho de remolque – luz izquierda
9
Palanca de control debajo del volante, módulo del motor (solo sin KESSY), transmisión automática (solo sin KESSY), ESC (solo sin KESSY), equipo de remolque (solo sin KESSY), dirección asistida (solo sin KESSY)
10
Control de ventanas – trasero izquierdo
11
Sistema de limpieza de faros
12
Pantalla del sistema de audio-navegación
13
Unidad multifunción para vehículos taxi
14
Palanca de control debajo del volante, interruptor de luces, bloqueo de extracción de llave (transmisión automática), intermitentes, SmartGate, sensor de lluvia, cámara de marcha atrás
15
Aire acondicionado, transmisión automática, puerto de diagnóstico, parabrisas calefactado
16
Instrumento de medición, conexión de aviso
17
Alarma antirrobo, bocina
18
Calefacción de los asientos traseros
19
No asignado
20
No asignado
21
No asignado
22
Sistema de limpiaparabrisas delantero y trasero (sin KESSY o sin parabrisas calefactado)
23
Asientos delanteros calefactables
24
Ventilador del sistema de aire acondicionado, calefacción
25
No asignado
26
Asientos delanteros calefactables
27
Limpiaparabrisas trasero
28
No asignado
29
Airbag
30
Elevalunas eléctricos, interruptores de luces de marcha atrás, aire acondicionado, asistente de estacionamiento, ajustes de los espejos exteriores, alimentación para la barra de botones central, alimentación para la barra de botones lateral, espejo retrovisor
31
Bomba de combustible, ventilador del radiador, control de crucero, limpiaparabrisas delantero y trasero, interruptor de luces
32
Puerto de diagnóstico, ajuste de la intensidad de las luces, palanca de control debajo del volante, iluminación interior, estabilizador de voltaje para vehículos taxi
33
Arranque del motor, interruptor del pedal de freno
34
Boquillas calefactables del limpiaparabrisas delantero
35
No asignado
36
No asignado
37
Radar
38
No asignado
39
Sistema de calefacción eléctrica adicional
40
No asignado
41
Calefacción de la luneta trasera
42
Control de ventanas – pasajero delantero
43
Gancho de remolque – contacto en la toma
44
Encendedor, toma de 12 V en el interior, toma de 12 V en el maletero
45
Control de ventanas – trasero derecho
46
Limpiaparabrisas delantero y trasero, palanca de control debajo del volante
47
Gancho de remolque – toma eléctrica
48
Gancho de remolque – luz derecha
49
Bomba de combustible
50
Infoentretenimiento
51
Calefacción del espejo exterior
52
KESSY
53
Bloqueo de la dirección (KESSY)
54
ABS o ESC
55
No asignado
56
No asignado
57
No asignado
58
Calefacción de los asientos traseros
59
No asignado
Caja de fusibles en el compartimento del motor
Skoda Rapid – fusibles – compartimento del motor
Número
Consumidor
1
Ventilador del radiador
2)
Sistema de bujías de encendido
3)
ABS o ESC
4
Calefacción eléctrica, parabrisas calefactado
5
Calefacción eléctrica, parabrisas calefactado
6
Transmisión automática
7
Sistema de gestión del motor
8
Limpiaparabrisas
9
Módulo de datos de la batería
10
ABS o ESC
11
No asignado
12
Inyectores, válvula dosificadora de combustible, válvula de control de presión de combustible
13
Interruptor del pedal de freno
14
Bomba de combustible, ventilador del radiador, bomba de refrigeración
15
Sistema de gestión del motor, estabilizador de voltaje para vehículos taxi
16
Motor de arranque
17
Sistema de gestión del motor
18
Calentador eléctrico, válvula del colector, regulador de sobrealimentación, temperatura del aceite, válvula del filtro de carbón activo, válvula de control de presión del aceite
19
Sonda lambda
20
Sistema de bujías de encendido, calentador de ventilación del bloque motor
Esquema de fusibles y relés – Skoda Rapid
Se aplica a vehículos fabricados en los años:
2018, 2019.
El fusible 44 de la caja de fusibles es el responsable del encendedor (tomas de corriente) en el Skoda Rapid.
Color del fusible
Amperios [A]
marrón claro
5
marrón oscuro
7,5
rojo
10
azul
15
amarillo
20
blanco
25
verde
30
naranja
40
Esquema de fusibles en el salpicadero
Vehículos con volante a la izquierda y a la derecha
Número
Descripción
Número
Descripción
1
Luz – izquierda
2
Cierre centralizado; Limpiaparabrisas delantero y trasero (solo con KESSY o parabrisas calefactado).
3
Arranque
4
Luz – derecha
5
Elevalunas eléctricos – conductor
6
Iluminación interior
7
Bocina
8
Gancho de remolque
9
Palanca de control debajo del volante; Control del motor (solo sin KESSY); Transmisión automática (solo sin KESSY); Transmisión automática (solo sin KESSY); ESC (solo sin KESSY); Equipo de remolque (solo sin KESSY); Dirección asistida (solo sin KESSY).
10
Elevalunas eléctricos – trasero izquierdo
11
Sistema de limpieza de faros
12
Pantalla de infoentretenimiento
13
2018: Dispositivo multifunción para vehículos taxi; 2019: No asignado.
14
Palanca de control debajo del volante; Interruptor de luces; Bloqueo para extraer la llave del salpicadero (transmisión automática); Intermitentes; Sensor de lluvia; Cámara de marcha atrás.
15
Aire acondicionado; Transmisión automática; Interfaz de diagnóstico; Parabrisas calefactado.
16
Panel de instrumentos; Conexión de alarma.
17
Alarma antirrobo; Bocina.
18
Calefacción de los asientos traseros
19
No asignado
20
No asignado
21
No asignado
22
Limpiaparabrisas delantero y trasero (sin KESSY o sin parabrisas calefactado)
23
Asientos delanteros calefactables
24
Ventilador para aire acondicionado, calefacción
25
No asignado
26
Asientos delanteros calefactables
27
Limpiaparabrisas trasero
28
No asignado
29
Airbag
Número
Descripción
30
Elevalunas eléctricos; Interruptores de luces de marcha atrás; Sistema de aire acondicionado; Asistente de estacionamiento; Ajustes de los espejos exteriores; Alimentación del panel de control central; Alimentación del panel de control lateral; Espejo interior; Interruptor de luces de emergencia.
31
Bomba de combustible; Ventilador del radiador; Control de crucero; Limpiaparabrisas delantero y trasero; Interruptor de luces.
32
Interfaz de diagnóstico; Ajuste de los faros; Palanca de control debajo del volante; Estabilizador de voltaje para taxi.
33
Arranque del motor; Interruptor del pedal de freno.
34
Boquillas calefactables para los limpiaparabrisas delanteros
35
No asignado
36
Función de carga USB
37
Radar
38
No asignado
39
2018: Sistema de calefacción eléctrica; 2019: No asignado.
40
No asignado
41
Calefacción de la luneta trasera
42
Elevalunas eléctricos – pasajero delantero
43
Gancho de remolque
44
Encendedor; Tomas de 12 V en el interior; Tomas de 12 V en el maletero.
45
Elevalunas eléctricos – trasero derecho
46
Limpiaparabrisas delantero y trasero; Palanca de control debajo del volante.
47
Gancho de remolque
48
Gancho de remolque
49
Bomba de combustible
50
Infoentretenimiento
51
Calefacción del espejo exterior
52
KESSY
53
Bloqueo de la dirección (KESSY)
54
ABS o ESC
55
No asignado
56
No asignado
57
No asignado
58
Calefacción de los asientos traseros
59
No asignado
Esquema de la caja de fusibles en el compartimento del motor
Número
Descripción
Número
Descripción
1
Ventilador del radiador
2
2018: Sistema de bujías incandescentes; 2019: No asignado.
2018: Inyectores, válvula de combustible, válvula de control de presión de combustible; 2019: Inyectores, válvula de combustible, válvula de control de presión de combustible, componentes del motor.
13
Interruptor del pedal de freno
14
2018: Bomba de combustible, ventilador del radiador, bomba de refrigeración, bomba de refrigeración; 2019: Bomba de combustible, ventilador del radiador, bomba de refrigeración, componentes del motor.
15
Sistema de gestión del motor; Estabilizador de voltaje para taxi.
16
Arranque
17
Sistema de gestión del motor
18
2018: Calentador eléctrico, válvula del colector, regulador de sobrealimentación, temperatura del aceite, válvula del filtro de carbón activo, válvula de control de presión del aceite; 2019: Válvula del colector, válvula de escape, temperatura del aceite, válvula del filtro de carbón activo, válvula de control de presión del aceite, componentes del motor.
19
Sonda lambda
20
2018: Sistema de bujías de precalentamiento, calentador del bloque; 2019: Bobinas de encendido, componentes del motor.
Esquema de fusibles y relés – Skoda Rapid
Se aplica a vehículos fabricados en los años:
2020.
Caja de fusibles en el salpicadero
Vehículos con volante a la izquierda y a la derecha
Número
Descripción
Número
Descripción
1
Iluminación del vehículo – lado izquierdo
2
Cierre centralizado, limpiaparabrisas delantero y trasero (solo con KESSY o con calefacción del parabrisas)
3
Arranque
4
Iluminación del vehículo – lado derecho
5
Control de ventanas – conductor
6
Controlador BCM
7
Bocina
8
Bus de datos
9
KESSY, palanca de control debajo del volante, arranque
10
Control de ventanas – trasero izquierdo
11
Calefacción del volante
12
USB delantero
13
Desbloqueo del maletero
14
Palanca de control debajo del volante, interruptor de luces, bloqueo de extracción de llave para arranque (transmisión automática), conector de diagnóstico, señal luminosa, sensor de lluvia, sensor de luz, cámara de marcha atrás
15
Aire acondicionado, transmisión automática, calefacción del parabrisas, conector de diagnóstico
16
Panel de instrumentos, número de emergencia
17
Sistema de aviso, bocina
18
Calefacción de los asientos traseros
19
Iluminación del vehículo – lado izquierdo
20
Reserva
21
Reserva
22
Limpiaparabrisas delantero y trasero (sin KESSY / sin calefacción del parabrisas)
23
Calefacción de los asientos delanteros
24
Aire acondicionado / calefacción
25
Reserva
26
Calefacción de los asientos delanteros
27
Limpiaparabrisas trasero
28
Reserva
29
Airbag
Número
Descripción
30
Interruptor de luces de marcha atrás, elevalunas eléctricos, ajuste de espejos, interruptor de luces de emergencia, aire acondicionado, asistente de estacionamiento
31
Bomba de combustible, ventilador del radiador, interruptor de luces, palanca debajo del volante
32
Conector de diagnóstico, ajuste de faros, palanca de control debajo del volante
33
Interruptor del pedal de freno, arranque del motor
34
Calefacción de las boquillas de los limpiaparabrisas delanteros
35
Interruptor intermitente del sistema de limpiaparabrisas
36
USB trasero
37
Radar
38
Reserva
39
Reserva
40
Bus de datos
41
Calefacción de la luneta trasera
42
Elevalunas eléctricos – pasajero
43
Faros LED del vehículo – lado derecho
44
Encendedor, toma de 12 V
45
Elevalunas eléctricos – trasero derecho
46
Limpiaparabrisas delantero y trasero, palanca de control debajo del volante
47
Reserva
48
Reserva
49
Bomba de combustible
50
Dispositivo de infoentretenimiento
51
Calefacción de los espejos exteriores
52
KESSY (sistema de cierre centralizado y arranque sin llave)
53
Bloqueo de la columna de dirección (vehículo con KESSY)
54
ESC
55
Reserva
56
Bus de datos
57
Bus de datos
58
Calefacción de los asientos traseros
59
Reserva
Caja de fusibles en el compartimento del motor
Número
Descripción
1
Ventilador del radiador
2
Reserva
3
Sistema de asistencia ESC
4
Calefacción del parabrisas
5
Calefacción del parabrisas
6
Transmisión automática
7
Sistema de gestión del motor
Acerca del Skoda Rapid (2012 – 2020)
El Škoda Rapid, fabricado entre 2012 y 2020, es un automóvil compacto que rápidamente se hizo popular entre los conductores por su fiabilidad y practicidad. Este modelo ofrece un diseño elegante y un interior espacioso, lo que lo hace ideal tanto para familias como para individuos. El Škoda Rapid estaba disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, lo que permitía a los clientes elegir según sus preferencias y necesidades. Gracias a su economía y confort, este modelo es a menudo buscado en el mercado de vehículos de segunda mano.
Esquema de la caja de fusibles del Skoda Rapid
Esta página muestra el esquema de la caja de fusibles para el modelo Škoda Rapid, que es esencial para el correcto mantenimiento y reparación del vehículo. La caja de fusibles en este modelo se encuentra generalmente en el interior del vehículo, debajo del salpicadero en el lado del conductor, y también en el compartimento del motor. Nuestros diagramas muestran claramente los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad de su vehículo, por lo que es importante tener una visión general de su configuración.
Soy Carlos Martínez, apasionado de la mecánica automotriz y de los sistemas eléctricos de los vehículos. Desde hace más de diez años me dedico a recopilar y analizar diagramas de cajas de fusibles y relés para diferentes marcas y modelos de automóviles.
Creé este sitio web para ayudar a conductores, mecánicos y aficionados al automóvil a encontrar rápidamente la información que necesitan cuando surge un problema eléctrico en el vehículo. Sé por experiencia propia que localizar el fusible correcto puede ahorrar mucho tiempo y evitar reparaciones innecesarias.
En esta página publico diagramas claros y organizados de cajas de fusibles, junto con la ubicación de los componentes y explicaciones útiles para facilitar su identificación. Mi objetivo es ofrecer información sencilla, práctica y accesible para cualquier persona que necesite entender mejor el sistema eléctrico de su coche.
