Skoda Superb (2015-2022) – caja de fusibles
Año de fabricación: 2015, 2016, 2017, 2018, 2019.

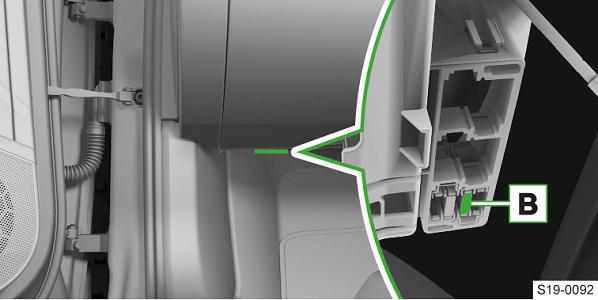

Los fusibles del encendedor de cigarrillos (toma de corriente) en el Skoda Superb son los fusibles n.º 30 (toma de 12 V en el maletero), n.º 40 (toma de corriente de 12 V) y n.º 46 (toma de corriente de 230 V) en la caja de fusibles del salpicadero.
Codificación de colores de los fusibles
| Color del fusible | Amperios [A] |
|---|---|
| marrón claro | 5 |
| marrón oscuro | 7.5 |
| rojo | 10 |
| azul | 15 |
| azul amarillo | 20 |
| blanco | 25 |
| verde / rosa | 30 |
| naranja / verde | 40 |
| rojo | 50 |
Ubicación de la caja de fusibles
Caja de fusibles en el salpicadero

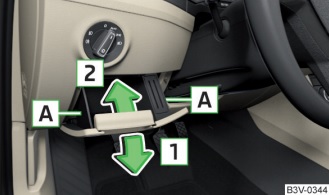

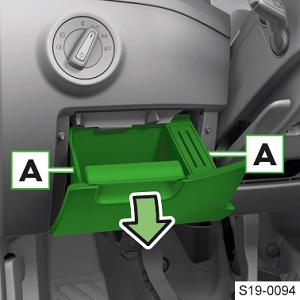

En la versión con volante a la izquierda, la caja de fusibles se encuentra en el lado del conductor, detrás de la guantera.
Retire la llave de encendido, apague las luces y todos los dispositivos eléctricos.
Abra la guantera del lado del conductor.
Mantenga presionado el dispositivo lateral en el área A y abra tirando en la dirección de la flecha 1 (se requiere más fuerza para abrir).
Retire el clip de plástico ubicado debajo de la tapa de la caja de fusibles en el compartimento del motor.

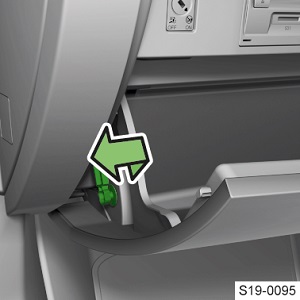

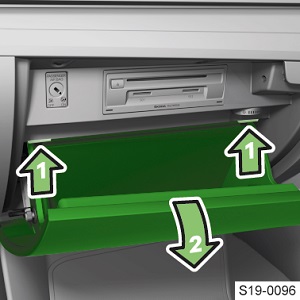

En la versión con volante a la derecha, se encuentra en el lado del pasajero, detrás de la guantera.
Guantera abatible:
- Retire la llave de encendido, apague las luces y todos los dispositivos eléctricos.
- Abra la guantera del lado del pasajero.

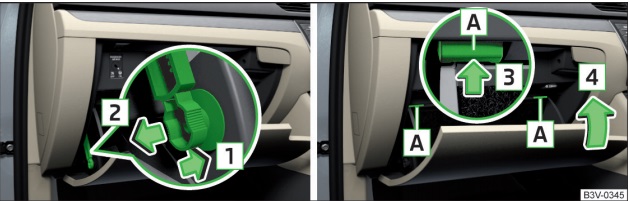

- Desactive la palanca de freno en la dirección de la flecha 1 y retírela en la dirección de la flecha.
- Presione las lengüetas A en la dirección de la flecha 3 y la guantera bajará.
- Retire el clip de plástico ubicado debajo de la tapa de la caja de fusibles en el compartimento del motor.
- Use alicates para extraer el fusible dañado, luego inserte un fusible nuevo.
- Vuelva a colocar el clip en su posición original.
Incline la guantera:
- Levante la guantera en la dirección de la flecha 4.
- Supere la resistencia de los ganchos A.
- Inserte la palanca de freno en la dirección opuesta a la flecha 2 y bloquéela en la dirección opuesta a la flecha 1.

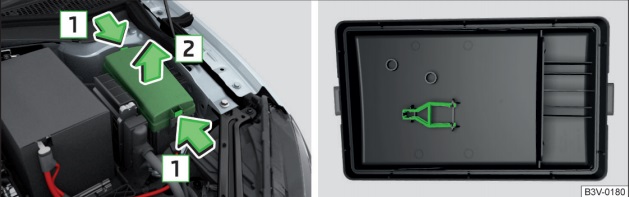

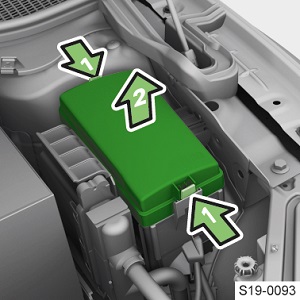

Caja de fusibles en el compartimento del motor
Diagramas de la caja de fusibles
2016

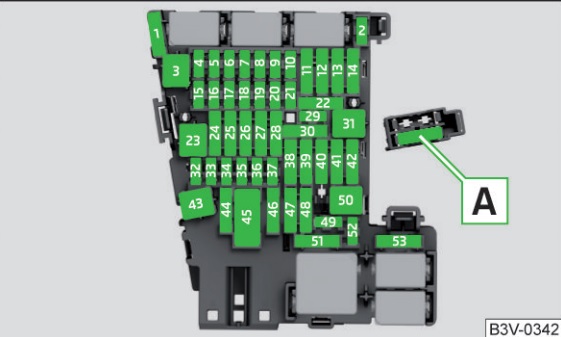

Caja de fusibles en el salpicadero
Asignación de fusibles en el salpicadero (2016)
| N.º | Descripción |
|---|---|
| N.º | Descripción |
| 1 | No asignado |
| 2 | No asignado |
| 3 | No asignado |
| 4 | No asignado |
| 5 | Bus de datos |
| 6 | Sensor de alarma |
| 7 | Aire acondicionado;
Calefacción; Receptor de calefacción a distancia; Palanca de cambios de transmisión automática; Relé de calefacción de la luneta trasera; Relé de calefacción del parabrisas. |
| 8 | Interruptor de luces;
Sensor de lluvia; Conector de diagnóstico; Freno de estacionamiento; Iluminación del salpicadero. |
| 9 | Toma USB |
| 10 | Pantalla táctil, sintonizador de TV |
| 11 | Pretensor del cinturón izquierdo |
| 12 | Radio |
| 13 | Ajuste del amortiguador |
| 14 | Ventilador de aire para aire acondicionado;
Calefacción. |
| 15 | Bloqueo eléctrico de la dirección |
| 16 | Amplificador de señal para teléfono |
| 17 | Salpicadero,
Número de llamada de emergencia. |
| 18 | Cámara de marcha atrás |
| 19 | KESSY |
| 20 | SCR |
| 21 | Embrague Haldex;
Compresor de aire acondicionado (GreenLine). |
| 22 | Dispositivo de remolque |
| 23 | Faro derecho |
| 24 | Techo panorámico |
| 25 | Cierre centralizado – puerta del conductor y puerta trasera izquierda, espejo |
| 26 | Asientos delanteros calefactables |
| N.º | Descripción |
|---|---|
| 27 | Amplificador de música |
| 28 | Dispositivo de remolque – contacto en la toma |
| 29 | Palanca de control debajo del volante |
| 30 | Toma de 12 V en el maletero |
| 31 | Faro lateral izquierdo |
| 32 | Asistencia al estacionamiento (estacionamiento asistido) |
| 33 | Interruptor de airbag para luces de emergencia |
| 34 | TCS;
Botón ESC; Monitorización de la presión de los neumáticos; Sensor de presión del aire acondicionado; Interruptor de luces de marcha atrás; Espejo con atenuación automática; Botón START-STOP; Control de calefacción de los asientos traseros; Sensor de aire acondicionado; Freno de estacionamiento; Interruptor de luces. |
| 35 | Ajuste del alcance de los faros;
Faros AFS; Conector de diagnóstico; Cámara; Radar. |
| 36 | Faro derecho |
| 37 | Faro izquierdo |
| 38 | Dispositivo de remolque – contacto en la toma |
| 39 | Cierre centralizado – puerta del pasajero y puerta trasera derecha, espejo |
| 40 | Toma de corriente de 12 V. |
| 41 | Pretensor del cinturón derecho |
| 42 | Tapa del maletero;
Lavafaros; Lavaparabrisas. |
| 43 | Faros de xenón;
Iluminación discreta. |
| 44 | Dispositivo de remolque – contacto en la toma |
| 45 | Control de ajuste de los asientos |
| 46 | Toma de corriente de 230 V. |
| 47 | Limpiaparabrisas trasero |
| 48 | Detección de ángulo muerto |
| 49 | Bobina del relé de arranque;
Arranque del motor. |
| 50 | Apertura de la tapa del maletero |
| 51 | Calefacción de los asientos traseros |
| 52 | Refrigeración de los asientos delanteros |
| 53 | Relé de calefacción de la luneta trasera |
Compartimento del motor

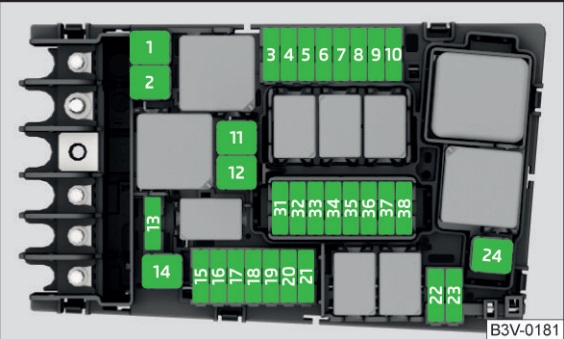

Asignación de fusibles en el compartimento del motor (2016)
| N.º | Descripción |
|---|---|
| N.º | Descripción |
| 1 | ESC, freno |
| 2 | ESC |
| 3 | Unidad de control del motor |
| 4 | Ventilador del radiador;
Válvula de control de presión de combustible; Relé de calefacción eléctrica auxiliar. |
| 5 | Bobina del relé de encendido |
| 6 | Sensor de freno |
| 7 | Radiador obstruido |
| 8 | Sonda lambda |
| 9 | Bomba de refrigerante;
Bobina de encendido; Calefacción; Flujo de aire. |
| 10 | Bomba de combustible |
| 11 | Sistema de calefacción eléctrica auxiliar |
| 12 | Sistema de calefacción eléctrica auxiliar |
| 13 | Transmisión automática |
| 14 | Relé de calefacción del parabrisas |
| 15 | Bocina |
| N.º | Descripción |
|---|---|
| 16 | Arranque |
| 17 | ESC;
Unidad de control del motor; Bobina del relé principal. |
| 18 | Bus de datos;
Módulo de datos de la batería. |
| 19 | Limpiaparabrisas |
| 20 | Alarma |
| 21 | No asignado |
| 22 | Unidad de control del motor |
| 23 | Motor de arranque |
| 24 | Sistema de calefacción eléctrica |
| 31 | No asignado |
| 32 | No asignado |
| 33 | SCR |
| 34 | No asignado |
| 35 | No asignado |
| 36 | No asignado |
| 37 | Calefacción auxiliar |
| 38 | No asignado |
2017
Caja de fusibles en el salpicadero

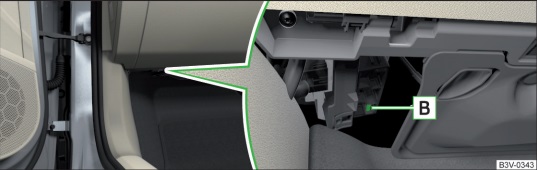

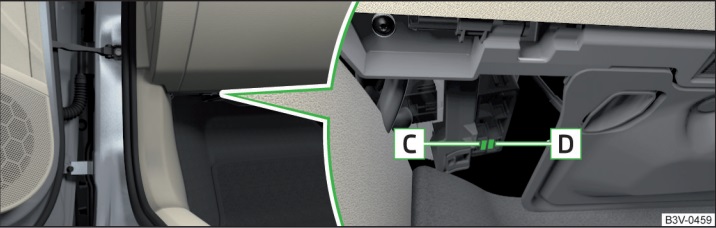

Fusible de la unidad multifunción (taxi) en vehículos con volante a la derecha

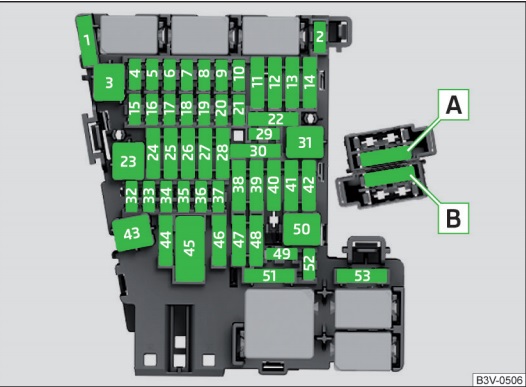

Asignación de fusibles en el salpicadero (2017)
| N.º | Descripción |
|---|---|
| N.º | Descripción |
| 1 | No asignado |
| 2 | No asignado |
| 3 | Estabilizador de tensión para taxi |
| 4 | Volante calefactable |
| 5 | Bus de datos |
| 6 | Transmisión automática |
| 7 | Aire acondicionado;
Calefacción; Receptor de calefacción a distancia; Parabrisas calefactable; Parabrisas delantero calefactable; Reloj. |
| 8 | Interruptor de luces;
Sensor de lluvia; Conector de diagnóstico; Freno de estacionamiento; Iluminación del salpicadero; Sensor del sistema de alarma. |
| 9 | Toma USB |
| 10 | Pantalla de infoentretenimiento;
Sintonizador de TV; ExBoxM2 (aplicable a Corea del Sur). |
| 11 | Pretensor del cinturón izquierdo |
| 12 | Infoentretenimiento |
| 13 | Ajuste del amortiguador |
| 14 | Ventilador de aire para aire acondicionado;
Calefacción. |
| 15 | Bloqueo electrónico de la dirección |
| 16 | Cabina telefónica |
| 17 | Salpicadero;
Conexión de emergencia. |
| 18 | Cámara de marcha atrás |
| 19 | Sistema KESSY |
| 20 | SCR |
| 21 | Tracción a las cuatro ruedas;
Compresor de aire acondicionado (GreenLine). |
| 22 | Dispositivo de remolque |
| 23 | Faro derecho |
| 24 | Techo panorámico corredizo e inclinable |
| 25 | Cierre centralizado –
puerta del conductor y puerta trasera izquierda; Espejo exterior del lado del conductor – calefacción, función de plegado, ajuste de la superficie del espejo |
| 26 | Asientos delanteros calefactables |
| N.º | Descripción |
|---|---|
| 27 | Amplificador de música |
| 28 | Dispositivo extraíble – toma de corriente |
| 29 | Palanca de control debajo del volante |
| 30 | Toma de 12 V en el maletero |
| 31 | Lámpara – izquierda |
| 32 | Asistencia al estacionamiento (estacionamiento asistido) |
| 33 | Interruptor de airbag para luces de emergencia |
| 34 | TCS;
ESC; Indicador de pérdida de presión de los neumáticos; Aire acondicionado; Interruptor de luces de marcha atrás; Espejo con atenuación automática; START-STOP; Asientos traseros calefactables; Freno de estacionamiento; Interruptor de luces. |
| 35 | Faros AFS;
Conector de diagnóstico; Cámara; Radar; Estabilizador de tensión para taxi. |
| 36 | Faro derecho |
| 37 | Faro izquierdo |
| 38 | Dispositivo extraíble – toma de corriente |
| 39 | Cierre centralizado –
puerta del pasajero delantero y puerta trasera derecha; Espejos del lado del pasajero – calefacción, función de plegado del espejo, ajuste de la superficie del espejo. |
| 40 | Toma de corriente de 12 V. |
| 41 | Pretensor del cinturón derecho |
| 42 | Tapa del maletero;
Lavafaros; Lavaparabrisas. |
| 43 | Amplificador de música |
| 44 | Dispositivo extraíble – toma de corriente |
| 45 | Asientos ajustables eléctricamente |
| 46 | Toma de corriente de 230 V. |
| 47 | Limpiaparabrisas trasero |
| 48 | Detección de ángulo muerto |
| 49 | Arranque del motor;
Interruptor del pedal del embrague. |
| 50 | Apertura de la tapa del maletero |
| 51 | Calefacción de los asientos traseros |
| 52 | Asientos delanteros calefactables |
| 53 | Calefacción de la luneta trasera |
Compartimento del motor

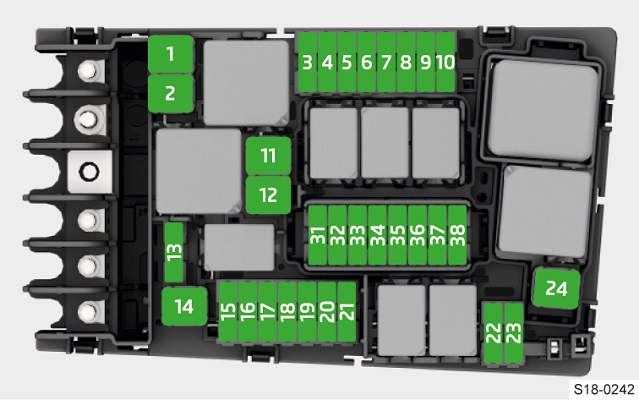

Asignación de fusibles en el compartimento del motor (2017)
| N.º | Descripción |
|---|---|
| N.º | Descripción |
| 1 | ESC;
Freno de estacionamiento. |
| 2 | ESC |
| 3 | Sistema de gestión del motor |
| 4 | Ventilador del radiador;
Válvula de control de presión de combustible; Relé de calefacción eléctrica. |
| 5 | Encendido |
| 6 | Sensor de freno |
| 7 | Tapa del radiador;
Bomba de refrigerante. |
| 8 | Sonda lambda |
| 9 | Bomba de refrigerante;
Encendido; Calefactor, caudalímetro de aire. |
| 10 | Bomba de combustible |
| 11 | Sistema de calefacción eléctrica |
| 12 | Sistema de calefacción eléctrica |
| 13 | Transmisión automática |
| 14 | Parabrisas calefactable |
| 15 | Bocina |
| N.º | Descripción |
|---|---|
| 16 | Encendido |
| 17 | ESC;
Unidad de control del motor; Bobina del relé principal. |
| 18 | Bus de datos;
Módulo de datos de la batería. |
| 19 | Limpiaparabrisas |
| 20 | Alarma antirrobo |
| 21 | No asignado |
| 22 | Sistema de gestión del motor;
Estabilizador de tensión en taxis. |
| 23 | Motor de arranque |
| 24 | Sistema de calefacción eléctrica |
| 31 | No asignado |
| 32 | No asignado |
| 33 | SCR |
| 34 | No asignado |
| 35 | No asignado |
| 36 | No asignado |
| 37 | Calefacción auxiliar |
| 38 | No asignado |
2018, 2019

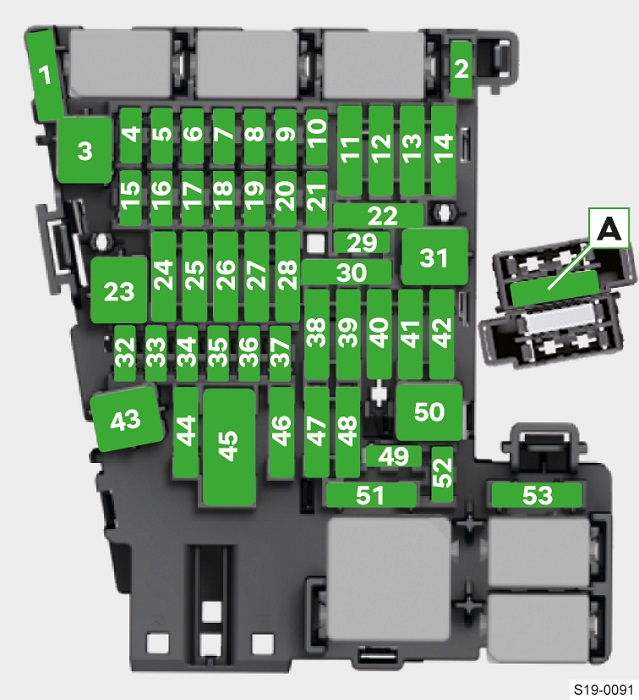

Caja de fusibles en el salpicadero
Fusible para la función de carga USB y para la unidad multifunción (taxi) en vehículos con volante a la derecha
Asignación de fusibles en el salpicadero (2018, 2019)
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | 2018: no asignado 2019: SCR (AdBlue) |
| 2 | 2018: volante calefactable 2019: volante calefactable |
| 3 | 2018: Estabilizador de tensión para taxis 2019: no asignado |
| 4 | 2018: volante calefactable 2019: alarma antirrobo |
| 5 | Bus de datos |
| 6 | Transmisión automática |
| 7 | Aire acondicionado;
Calefacción; Receptor para calefacción a distancia; Parabrisas calefactable; Parabrisas delantero calefactable; Reloj. |
| 8 | Interruptor de luces;
Sensor de lluvia; Conector de diagnóstico; Freno de estacionamiento; Iluminación ambiental; Sensor del sistema de alarma; Faro. |
| 9 | Toma USB |
| 10 | Pantalla de infoentretenimiento |
| 11 | Linterna – izquierda |
| 12 | Infoentretenimiento |
| 13 | Pretensor del cinturón izquierdo |
| 14 | Ventilador de aire para aire acondicionado;
Calefacción. |
| 15 | Bloqueo electrónico de la dirección |
| 16 | Cabina telefónica |
| 17 | Cuadro de instrumentos, conexión de emergencia |
| 18 | Cámara de estacionamiento |
| 19 | Sistema KESSY |
| 20 | 2018:
SCR (AdBlue); 2019: SCR (AdBlue); Sistema de frenos. |
| 21 | Tracción a las cuatro ruedas;
Compresor de aire acondicionado (GreenLine) |
| 22 | Gancho de remolque |
| 23 | Techo panorámico corredizo e inclinable |
| 24 | Linterna – derecha |
| 25 | Cierre centralizado –
puerta del conductor y puerta trasera izquierda; Espejo exterior del lado del conductor – calefacción, función de plegado del espejo, ajuste de la superficie del espejo. |
| 26 | Asientos delanteros calefactables |
| 27 | Luces de xenón;
Iluminación interior. |
| 28 | Gancho de remolque |
| N.º | Descripción |
|---|---|
| 29 | Palanca de control debajo del volante |
| 30 | 2018: Ajuste del amortiguador 2019: No asignado |
| 31 | 2018: no asignado 2019: Apertura de la tapa del maletero |
| 32 | Asistencia al estacionamiento (estacionamiento asistido) |
| 33 | Interruptor de airbag para luces de advertencia |
| 34 | TCS;
ESC; Monitorización de la presión de los neumáticos; Aire acondicionado; Interruptor de luces de marcha atrás; Espejo con atenuación automática; START-STOP; Asientos traseros calefactables; Freno de estacionamiento; Interruptor de luces. |
| 35 | Conector de diagnóstico;
Cámara; Sensor de radar; Estabilizador de tensión para taxi. |
| 36 | Faro derecho |
| 37 | Faro izquierdo |
| 38 | Dispositivo de remolque |
| 39 | Cierre centralizado –
puerta del pasajero delantero y puerta trasera derecha; Espejos del lado del pasajero – calefacción, función de plegado del espejo, ajuste de la superficie del espejo. |
| 40 | Toma de 12 V. |
| 41 | Pretensor del cinturón derecho |
| 42 | Tapa del maletero;
Lavafaros; Lavaparabrisas. |
| 43 | Amplificador de música |
| 44 | Dispositivo de remolque |
| 45 | Asientos ajustables eléctricamente |
| 46 | Toma de corriente de 230 V. |
| 47 | Limpiaparabrisas trasero |
| 48 | Detección de ángulo muerto |
| 49 | Arranque del motor;
Interruptor del pedal del embrague. |
| 50 | 2018: Apertura de la tapa del maletero 2019: No asignado |
| 51 | Asientos traseros calefactables;
Pantalla trasera; Aire acondicionado trasero. |
| 52 | 2018: Asientos delanteros calefactables 2019: Ajuste de amortiguadores (suspensión adaptativa) |
| 53 | Calefacción de la luneta trasera |
| A | 2018: Unidad multifunción para taxi – LHD
2019: Ventilación de los asientos delanteros – volante a la izquierda |
| B | Carga USB – LHD |
| C | Carga USB – RHD |
| D | 2018: Unidad multifunción para taxi – RHD
2019: Ventilación de los asientos delanteros – volante a la derecha |
Compartimento del motor
Asignación de fusibles en el compartimento del motor (2018, 2019)
| N.º | Descripción |
|---|---|
| N.º | Descripción |
| 1 | ESC;
Freno de estacionamiento. |
| 2 | ESC |
| 3 | Sistema de gestión del motor |
| 4 | 2018:
Ventilador del radiador; Válvula de control de presión de combustible; Calefacción eléctrica auxiliar; Componentes del motor; 2019: Ventilador del radiador; Válvula de control de presión de combustible; Calefacción eléctrica auxiliar; Sistema de bujías de incandescencia; Medidor de masa de aire; Componentes del motor. |
| 5 | Encendido, componentes del motor |
| 6 | Sensor de freno |
| 7 | 2018:
Tapa del radiador; Bomba de refrigerante; Componentes del motor 2019: Tapa del radiador; Bomba de refrigerante; Ventilación del cárter de aceite; Componentes del motor. |
| 8 | Sonda lambda;
Sensor de NOx. |
| 9 | 2018:
Bomba de refrigerante; Encendido; Calefactor; Flujo de aire; Componentes del motor; 2019: Bomba de refrigerante; Encendido; Componentes del motor. |
| 10 | Bomba de combustible |
| 11 | Sistema de calefacción eléctrica auxiliar |
| 12 | Sistema de calefacción eléctrica auxiliar |
| 13 | 2018: Transmisión automática
2019: Bomba de aceite para transmisión automática |
| 14 | Parabrisas calefactable |
| 15 | Bocina |
| N.º | Descripción |
|---|---|
| 16 | Encendido |
| 17 | ESC;
Unidad de control del motor; Bobina del relé principal. |
| 18 | Bus de datos;
Módulo de datos de la batería. |
| 19 | Limpiaparabrisas |
| 20 | 2018: Alarma antirrobo
2019: No asignado |
| 21 | 2018: no asignado
2019: Transmisión automática |
| 22 | Sistema de gestión del motor;
Estabilizador de tensión en taxis. |
| 23 | Motor de arranque |
| 24 | Sistema de calefacción eléctrica |
| 31 | No asignado |
| 32 | No asignado |
| 33 | 2018: Bomba de aceite para transmisión automática
2019: No asignado |
| 34 | No asignado |
| 35 | No asignado |
| 36 | 2018: SCR (AdBlue)
2019: no asignado |
| 37 | Calefacción auxiliar |
| 38 | No asignado |
Skoda Superb – diagrama de la caja de fusibles
Año de fabricación: 2020, 2021.
El fusible del encendedor de cigarrillos (toma de corriente) en el Skoda Superb es el fusible 40 en la caja de fusibles del habitáculo.
2020
Fusibles en el salpicadero
Fusibles adicionales debajo de la guantera del lado del pasajero para vehículos con volante a la derecha.
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | SCR (AdBlue®) |
| 2 | Calefacción del volante |
| 3 | No utilizado |
| 4 | Sistema de alarma |
| 5 | Datos del bus |
| 6 | Transmisión automática |
| 7 | Aire acondicionado; Calefacción; Receptor de calefacción auxiliar; Calefacción del parabrisas y la luneta trasera; Reloj; Control neumático. |
| 8 | Interruptor de luces; Sensor de lluvia; Toma de diagnóstico; Freno de estacionamiento; Iluminación ambiental; Sensor del sistema de alarma; Faros delanteros. |
| 9 | Puertos USB |
| 10 | Pantalla del sistema de infoentretenimiento |
| 11 | Iluminación del vehículo – lado izquierdo |
| 12 | Sistema de infoentretenimiento |
| 13 | Pretensores de los cinturones de seguridad – lado izquierdo |
| 14 | Aire acondicionado y calefacción |
| 15 | Bloqueo electrónico de la dirección |
| 16 | Phonebox |
| 17 | Cuadro de instrumentos; Número de emergencia. |
| 18 | Cámara trasera; Sistema de visión de área (Area View). |
| 19 | KESSY (sistema de cierre centralizado y arranque sin llave) |
| 20 | SCR (AdBlue®) |
| 21 | Tracción a las cuatro ruedas |
| 22 | Dispositivo de remolque |
| 23 | Techo panorámico corredizo |
| 24 | Iluminación del vehículo – lado derecho |
| 25 | Cierre centralizado + control de ventanas (puerta delantera izquierda y puerta trasera izquierda); Espejo exterior del lado izquierdo (calefacción, función de plegado, ajuste de la superficie del espejo). |
| 26 | Calefacción de los asientos delanteros |
| 27 | Iluminación interior |
| Número | Descripción |
|---|---|
| 28 | Dispositivo de remolque |
| 29 | Palanca de control debajo del volante |
| 30 | No utilizado |
| 31 | Apertura del maletero |
| 32 | Sistema de sensores de estacionamiento; Asistente de estacionamiento. |
| 33 | Airbag; Interruptor de luces de emergencia. |
| 34 | ESC; ASR; Indicador de control de presión de neumáticos; Aire acondicionado; Interruptor de luces de marcha atrás; Espejo interior con atenuación automática; START-STOP; Asientos traseros calefactables; Freno de estacionamiento; Interruptor de luces. |
| 35 | Toma de diagnóstico; Cámara; Sensor de radar; Detección de «ángulo muerto». |
| 36 | Función de carga USB – para los asientos traseros |
| 37 | Función de carga USB – en el espejo interior |
| 38 | Dispositivo de remolque |
| 39 | Cierre centralizado + control de ventanas (puerta delantera derecha y puerta trasera derecha); Espejo exterior del lado derecho (calefacción, función de plegado, ajuste de la superficie del espejo). |
| 40 | Toma de 12 V |
| 41 | Pretensores de los cinturones de seguridad – lado derecho |
| 42 | Tapa del maletero; Sistema de limpieza de faros; Ventana delantera. |
| 43 | Amplificador de música |
| 44 | Dispositivo de remolque |
| 45 | Asientos ajustables eléctricamente |
| 46 | Toma de 230 V |
| 47 | Limpiaparabrisas trasero |
| 48 | No utilizado |
| 49 | Arranque del motor; Interruptor del pedal del embrague. |
| 50 | No utilizado |
| 51 | Calefacción de los asientos traseros |
| 52 | Ajuste del amortiguador (suspensión adaptativa) |
| 53 | Calefacción de la luneta trasera |
| A | Ventilación del asiento delantero – volante a la izquierda |
| B | Ventilación del asiento delantero – volante a la derecha |
Fusibles en el compartimento del motor
| Número | Descripción |
|---|---|
| 1 | Sistema de asistencia ESC; Freno de estacionamiento. |
| 2 | Sistema de asistencia ESC |
| 3 | Sistema de control del motor |
| 4 | Ventilador del radiador; Válvula de regulación de presión de combustible; Calefacción eléctrica auxiliar; Sistema de bujías de encendido; Medidor de flujo de aire; Componentes del motor. |
| 5 | Componentes del motor |
| 6 | No utilizado |
| 7 | |
| 8 | Sonda Lambda; Sensor de NOx. |
| 9 | Bomba de refrigerante; Encendido; Componentes del motor. |
Diagrama de fusibles y relés – Skoda Superb
Aplicable a vehículos fabricados en los años:
2022.
Fusibles en el salpicadero
Acceso a los fusibles – vehículos con volante a la izquierda
- Abra el compartimento de pasajeros del lado del conductor.
- Sujete y abra el compartimento lateral en el área A.
- Reemplace el fusible.
- Cierre el compartimento de pasajeros.
Acceso a los fusibles – vehículos con volante a la derecha
- Abra el compartimento de pasajeros del lado del acompañante.
- Suelte el mecanismo de bloqueo del compartimento.
- Presione las lengüetas de bloqueo, el compartimento se cerrará.
- Reemplace el fusible.
- Inserte y bloquee el mecanismo de bloqueo.
- Cierre el compartimento de pasajeros.
Diagrama de fusibles
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | SCR (AdBlue®) |
| 2 | Calefacción del volante |
| 3 | Reserva |
| 4 | Sistema de alarma |
| 5 | Bus de datos |
| 6 | Transmisión automática |
| 7 | Aire acondicionado; Calefacción; Receptor de calefacción auxiliar; Calefacción del parabrisas y la luneta trasera; Reloj; Control de presión de neumáticos. |
| 8 | Interruptor de luces; Sensor de lluvia; Conector de diagnóstico; Freno de estacionamiento; Iluminación ambiental; Sensor del sistema de alarma; Faros delanteros. |
| 9 | Conectores USB |
| 10 | Pantalla del sistema de infoentretenimiento |
| 11 | Iluminación del vehículo – lado izquierdo |
| 12 | Sistema de infoentretenimiento |
| 13 | Pretensores de los cinturones de seguridad – lado izquierdo |
| 14 | Aire acondicionado/calefacción |
| 15 | Bloqueo electrónico de la dirección |
| 16 | Phonebox |
| 17 | Cuadro de instrumentos, número de emergencia |
| 18 | Cámara trasera; Vista de área (Area View). |
| 19 | KESSY (sistema de cierre centralizado y arranque sin llave) |
| 20 | SCR (AdBlue®) |
| 21 | Tracción a las cuatro ruedas |
| 22 | Dispositivo de remolque |
| 23 | Techo panorámico corredizo |
| 24 | Iluminación del vehículo – lado derecho |
| 25 | Cierre centralizado + control de ventanas – puerta delantera izquierda y puerta trasera izquierda; Espejo retrovisor izquierdo (calefacción, función de plegado, ajuste de la superficie del espejo). |
| 26 | Calefacción de los asientos delanteros |
| 27 | Iluminación interior |
| Número | Descripción |
|---|---|
| 28 | Dispositivo de remolque |
| 29 | Palanca de control debajo del volante |
| 30 | Reserva |
| 31 | Apertura del maletero |
| 32 | Sistema de sensores de estacionamiento; Asistente de estacionamiento. |
| 33 | Airbag; Interruptor de luces de emergencia. |
| 34 | ESC; ASR; Indicador de control de neumáticos; Aire acondicionado; Interruptor de luces de marcha atrás; Espejo con atenuación automática; START-STOP; Asientos traseros calefactables; Freno de estacionamiento; Interruptor de luces. |
| 35 | Conector de diagnóstico; Cámara; Sensor de radar; Detección de ángulo muerto. |
| 36 | Función de carga USB – para los asientos traseros |
| 37 | Función de carga USB – en el espejo retrovisor |
| 38 | Dispositivo de remolque |
| 39 | Cierre centralizado + control de ventanas – puerta delantera derecha y puerta trasera derecha; Espejo retrovisor derecho (calefacción, función de plegado, ajuste de la superficie del espejo). |
| 40 | Tomas de 12 V |
| 41 | Pretensores de los cinturones – lado derecho |
| 42 | Tapa del maletero; Sistema de limpieza de faros; Lavaparabrisas. |
| 43 | Amplificador de música |
| 44 | Dispositivo de remolque |
| 45 | Asientos ajustables eléctricamente |
| 46 | Toma de 230 V |
| 47 | Limpiaparabrisas trasero |
| 48 | Reserva |
| 49 | Arranque del motor; Interruptor del pedal del embrague. |
| 50 | Reserva |
| 51 | Calefacción de los asientos traseros |
| 52 | Ajuste del amortiguador (suspensión adaptativa) |
| 53 | Calefacción de la luneta trasera |
| A | Ventilación del asiento delantero – volante a la izquierda |
Acerca del Skoda Superb (2015-2022)
El modelo Škoda Superb de los años 2015 a 2022 representa una berlina elegante y espaciosa que ha ganado popularidad gracias a su confort e innovaciones técnicas. Este modelo está disponible con diversas motorizaciones, incluyendo motores de gasolina y diésel, que ofrecen una combinación óptima de rendimiento y economía. El Superb es conocido por su espacioso interior, que proporciona suficiente espacio para pasajeros y equipaje, y por sus tecnologías modernas, como los avanzados sistemas de asistencia y el infoentretenimiento. Su diseño combina elegancia con dinamismo, lo que lo convierte en una opción atractiva para quienes buscan un vehículo fiable y con estilo.
Diagrama de la caja de fusibles del Skoda Superb
Esta página muestra el diagrama de la caja de fusibles del modelo Škoda Superb, que es esencial para la identificación y sustitución de fusibles. En este vehículo, la caja de fusibles suele encontrarse en el compartimento del motor y en el interior del vehículo, más comúnmente en la zona del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al sustituir los fusibles, es importante utilizar fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y el correcto funcionamiento de la electrónica del vehículo.
