Renault Kadjar (2015-2022) – caja de fusibles
En este artículo encontrará diagramas de la caja de fusibles del Renault Kadjar (2015–2022), obtendrá información sobre la ubicación de los paneles de fusibles en el automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Renault Kadjar (2015-2019) – diagrama de la caja de fusibles
Año de fabricación: 2015, 2016, 2017, 2018, 2019.
Ubicación de la caja de fusibles
Compartimento del motor
La caja de fusibles se encuentra debajo del conducto de aire.
Caja de fusibles n.º 1 en el habitáculo
Se encuentra en el lado izquierdo del salpicadero.
Vehículos con volante a la izquierda
Retire la tapa A con un destornillador o un objeto similar.

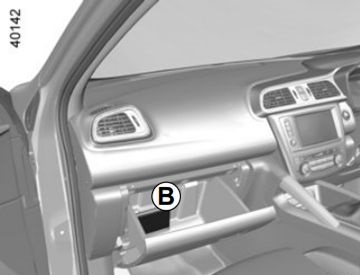

Vehículos con volante a la derecha
Abra la guantera y retire la tapa B.
Caja de fusibles n.º 2 en el habitáculo
Los fusibles del habitáculo C se encuentran en el lado derecho del salpicadero
Retire la tapa C con un destornillador o un objeto similar.
Asignación de fusibles
¡Su esquema puede variar!
Fusibles
| Fusible | Descripción |
 |
Intermitentes |
 |
Luz de freno |
 |
Amplificador de audio |
 |
Bloqueo/desbloqueo de puertas |
 |
Faros limpiaparabrisas |
 |
Iluminación interior;
Espejo adicional; Sensor de lluvia y luz; Espejos retrovisores eléctricos; Aire acondicionado; Modo ECO. |
 |
Radio;
Pantalla multifunción; Puertos multimedia. |
 |
Controles del volante |
 |
Asientos calefactables |
 |
Luneta trasera calefactable |
 |
Espejo exterior eléctrico |
 |
Puertas de accesorios |
 |
Bloque central del habitáculo;
Limitador de velocidad; Control de crucero; Toma de diagnóstico; Elevalunas eléctricos; Tracción a las cuatro ruedas (4WD). |
Diagrama de fusibles y relés – Renault Kadjar
Aplicable a vehículos fabricados en los años:
2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022.
Fusible
| Símbolo | Descripción |
 |
Intermitente |
 |
Luces de freno |
 |
Amplificador de audio |
 |
Bloqueo/desbloqueo de puertas |
 |
Limpiaparabrisas |
 |
Iluminación interior;
Espejo exterior; Sensor de lluvia y luz; Espejos retrovisores eléctricos; Aire acondicionado; Modo ECO. |
 |
Radio;
Pantalla multifunción; Puertos multimedia. |
 |
Controles del volante |
 |
Asientos calefactables |
 |
Luneta trasera calefactable |
 |
Espejo exterior eléctrico |
 |
Tomas de accesorios |
 |
Bloque central del habitáculo;
Limitador de velocidad/control de crucero; Tomas de diagnóstico; Elevalunas eléctricos; Tracción a las cuatro ruedas (4WD). |
Sobre el Renault Kadjar (2015-2022)
El Renault Kadjar, lanzado en 2015, es un SUV compacto que ofrece una combinación de estilo, comodidad y practicidad. Este modelo es conocido por su diseño elegante y su interior espacioso, que proporciona amplio espacio tanto para los pasajeros como para el equipaje. El Kadjar está disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que se caracterizan por un consumo eficiente de combustible y un rendimiento fiable. Gracias a sus avanzadas tecnologías y elementos de seguridad, el Renault Kadjar es una opción popular entre los conductores que buscan un vehículo fiable y elegante para el uso diario y los viajes largos.
Diagrama de la caja de fusibles del Renault Kadjar
Esta página muestra el diagrama de la caja de fusibles del Renault Kadjar, que es esencial para la identificación y el mantenimiento de los sistemas eléctricos del vehículo. En este modelo, la caja de fusibles se encuentra generalmente en el interior, debajo del salpicadero, en el lado del conductor, y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su disposición y funciones.
