Renault Espace IV (2003-2014) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Renault Espace IV (2003–2014), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Renault Espace IV (2003-2014) – diagrama de fusibles
Año de fabricación: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Los fusibles del encendedor de cigarrillos (toma de corriente) en el Renault Espace IV son los fusibles F23 (tomas de accesorios de la consola) y F24 (toma del encendedor de cigarrillos) en el panel de fusibles del salpicadero (2003-2006).
Habitáculo

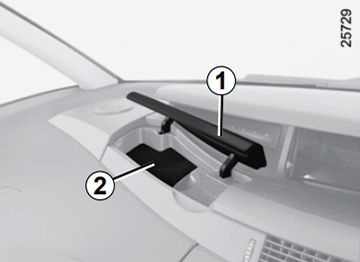

Abre la tapa 1 y luego levanta la tapa 2. Consulta la etiqueta de distribución de fusibles debajo de la tapa 2 para identificar los fusibles.
Fusible de desconexión del aparato
Se encuentra debajo de la tapa, entre los asientos delanteros.
Panel de fusibles del compartimento del motor
Fusibles principales
Se encuentra en la batería.
2003, 2004, 2005, 2006
Habitáculo
Asignación de fusibles en el habitáculo
| Nº | Amperios [A] | Descripción |
|---|---|---|
| Nº | Amperios [A] | Descripción |
| F1 | – | No se utiliza |
| F2 | 10 | Alimentación del módulo combinado en el habitáculo;
Lector de tarjetas; Botón de arranque; Freno de estacionamiento automático. |
| F3 | 10 | Sintetizador de voz;
Ajuste del haz de luces de xenón; Salpicadero; Boquillas de pulverización; Mando giratorio para ajustar los faros. |
| F4 | 20 | Luces de marcha atrás;
Calefacción y aire acondicionado; Asistencia al aparcamiento; +Señal de advertencia al encender; Iluminación del interruptor; Sensor de lluvia; Espejos retrovisores electrocromáticos; Compresor del aire acondicionado; Señal del motor del limpiaparabrisas. |
| F5 | 15 | Iluminación temporizada del habitáculo |
| F6 | 20 | Luces de freno –
Palanca del limpiaparabrisas; Conector de diagnóstico; Indicador de bloqueo de acceso para niños; Indicador de bloqueo eléctrico trasero; Iluminación de los interruptores de las ventanillas eléctricas; Control de crucero; Conexión del kit manos libres. |
| F7 | 15 | Luz de carretera izquierda;
Ordenador con luces de xenón; Motor de ajuste de luces. |
| F8 | 7.5 | Luz lateral derecha |
| F9 | 15 | Luces e indicadores de advertencia |
| F10 | 10 | Sistema de comunicación;
Radio; Memoria de posición del asiento; Relé del asiento; Alimentación del relé de la ventanilla trasera. |
| F11 | 30 | Sintetizador de voz;
Salpicadero; Faros antiniebla delanteros; Aire acondicionado. |
| F12 | 5 | Airbags y pretensores |
| Nº | Amperios [A] | Descripción |
|---|---|---|
| F13 | 5 | Ordenador ABS;
Programa electrónico de estabilidad. |
| F14 | 15 | Alarma sonora (cigarra) |
| F15 | 30 | Control de la ventanilla del lado del conductor;
Espejos eléctricos. |
| F 16 | 30 | Ventanilla eléctrica del pasajero |
| F17 | 10 | Faros antiniebla traseros |
| F18 | 10 | Espejos laterales calefactables |
| F19 | 15 | Luz de cruce derecha |
| F20 | 7.5 | Luz lateral izquierda;
Regulador de iluminación y guantera; Iluminación de la matrícula; Iluminación del encendedor de cigarrillos; Iluminación de los interruptores excepto puertas y luces de emergencia; Iluminación del testigo del freno de estacionamiento. |
| F21 | 30 | Faros de carretera y limpiaparabrisas trasero |
| F22 | 30 | Cierre centralizado |
| F23 | 15 | Tomas de accesorios de la consola |
| F24 | 15 | Encendedor de cigarrillos |
| F25 | 10 | Bloqueo de la columna de dirección;
Alimentación del relé de la luneta trasera calefactable. |
Relés
| Nº | Relé |
|---|---|
| R2 | Luneta trasera calefactable |
| R7 | Faros antiniebla delanteros |
| R9 | Limpiaparabrisas |
| R10 | Limpiaparabrisas |
| R11 | Luneta trasera;
Iluminación de marcha atrás. |
| R12 | Cierre de puertas |
| R13 | Cierre de puertas |
| R18 | Iluminación temporizada del habitáculo |
| R19 | Placa de relés |
| R21 | Inicio de frenado |
| R22 | UCH – + al encender |
| R23 | Accesorios, radio equipada;
Ventanilla trasera eléctrica. |
| Derivación | |
| SH1 | Ventanilla trasera eléctrica |
| SH2 | Ventanilla delantera eléctrica |
| SH3 | Luces diurnas |
| SH4 | Luces diurnas |
Fusible de desconexión del aparato
Fusible de desconexión del aparato (20 A): Conector de diagnóstico – Receptor de radio – Ordenador de soporte de memoria del asiento – Grupo reloj-temperatura exterior – Ordenador de soporte de navegación – Unidad central de comunicación – Conector de alarma – Sensor de presión de neumáticos
Compartimento del motor
Asignación de fusibles y relés en el compartimento del motor
| Nº | Amperios [A] | Descripción |
|---|---|---|
| Nº | Amperios [A] | Descripción |
| F26 | 30 | Toma para remolque |
| F27 | 30 | Techo corredizo |
| F28 | 30 | Ventanilla trasera izquierda eléctrica |
| F29 | 30 | Ventanilla trasera derecha eléctrica |
| F30 | 5 | Sensor de ángulo de dirección |
| F31 | 30 | Techo corredizo oscurecido |
| F32 | – | No se utiliza |
| F33 | – | No se utiliza |
| F34 | 15 | Alimentación eléctrica del asiento del conductor |
| F35 | 20 | Asientos calefactables para conductor y pasajero |
| Nº | Amperios [A] | Descripción |
|---|---|---|
| F36 | 20 | Asiento del conductor eléctrico |
| F37 | 20 | Asiento del pasajero eléctrico |
| Relés | ||
| R3 | Alimentación del asiento | |
| R4 | Luces de posición para luces diurnas | |
| R5 | Luces de baja potencia para luces diurnas | |
| R6 | Bomba del lavaparabrisas | |
| R7 | Luces de freno apagadas | |
| R17 | Aire acondicionado | |
| R20 | Ventanilla eléctrica |
2010, 2011, 2012
Asignación de fusibles en el salpicadero
| Símbolo | Descripción |
|---|---|
| Símbolo | Descripción |
 |
Unidad de control eléctrico;
Inmovilizador del motor. |
 |
No se utiliza |
 |
Salpicadero;
Control remoto de los faros. |
 |
Aire acondicionado;
Sensor de proximidad para aparcamiento; Iluminación de marcha atrás. |
 |
Iluminación interior |
 |
Luces de freno;
Control de crucero. |
 |
Luz de cruce izquierda |
 |
Intermitente izquierdo;
Iluminación del control interior. |
 |
Intermitente derecho |
 |
Luces de advertencia;
Indicadores. |
 |
ABS |
| Símbolo | Descripción |
|---|---|
 |
Claxon |
 |
Airbag;
Pretensores de cinturones. |
 |
Ventanillas eléctricas;
Espejos retrovisores eléctricos. |
 |
Faros antiniebla delanteros;
Salpicadero. |
 |
Sistema de comunicación;
Radio; Asientos eléctricos. |
 |
Limpiaparabrisas trasero;
Luces de carretera. |
 |
Toma de accesorios |
 |
Faros antiniebla traseros |
 |
Calefacción de los espejos laterales |
 |
Bloqueo y desbloqueo de puertas |
 |
Encendedor de cigarrillos |
 |
Bloqueo de la columna de dirección;
Desempañado de la luneta trasera. |
 |
Luz de carretera derecha |
Sobre el Renault Espace IV (2003-2014)
El Renault Espace IV, fabricado entre 2003 y 2014, es un popular monovolumen familiar que ofrece un interior espacioso y una conducción cómoda. Este modelo es conocido por su modularidad, que permite una fácil adaptación del interior a las necesidades de los pasajeros. El Espace IV estaba disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, lo que ofrecía una amplia gama de opciones para los clientes. Entre los motores más comunes se encontraban los de gasolina de 2.0 y 3.5 litros, así como las versiones diésel de 1.9 y 2.2 litros. Gracias a su fiabilidad y confort, el Renault Espace IV se convirtió en una opción popular para familias y viajes largos.
Diagrama de la caja de fusibles del Renault Espace IV
Esta página muestra el diagrama de la caja de fusibles del Renault Espace IV, que es esencial para el correcto mantenimiento y reparación del vehículo. En este modelo, la caja de fusibles se encuentra generalmente en el compartimento del motor y en el interior del vehículo, a menudo cerca del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los dispositivos eléctricos del vehículo, por lo que es importante tener una visión general de su disposición y funciones.
