Renault Safrane (1992-2000) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Renault Safrane (1992–2000), obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).

Diagrama de fusibles y relés – Renault Safrane

Aplica a vehículos fabricados en los años:

1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 y 2000.

Cabina

La caja de fusibles principal se encuentra en el lado izquierdo del salpicadero.

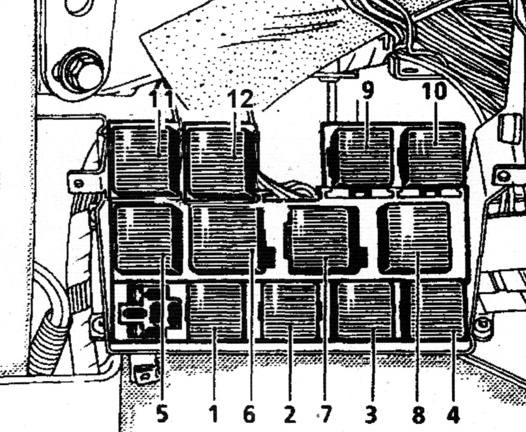

Relés

Descripción

1. Relé de distribución de arranque
2. Relé de la luneta trasera térmica
3. Relé de los faros antiniebla delanteros
4. Relé día/noche
5. Bombilla no apagada
6. Relé del limpiaparabrisas trasero
7. Relé del limpiaparabrisas delantero
8. Activa la señal y el relé de la alarma
9. Relé de bloqueo infantil
10. Relé de la ventanilla eléctrica

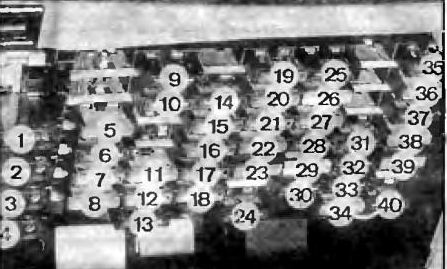

Caja de fusibles

Descripción

1. 40 Ventanilla eléctrica delantera derecha
2. 40 Luneta trasera térmica
3. 40 Ventanilla eléctrica delantera izquierda
4. 40 Aire acondicionado
5. 25 Cierre centralizado eléctrico
6. 10 Intermitentes, luces de emergencia
7. 20 Limpiaparabrisas delantero
8. 25 Memoria de posición de ajuste del equipamiento
9. 10 Iluminación de dimensiones, reóstato de iluminación, iluminación del salpicadero y guantera, control de faros
10. 10 Iluminación lateral izquierda, encendedor, radio, selector de transmisión automática, control de calefacción
11. 20 Ventiladores de calefacción
12. 15 Sistema de aire acondicionado
13. 10 Espejo eléctrico, luces de emergencia, luz trasera;
14. 10 Espejos térmicos
15. 15 Intermitentes izquierdos, control de corriente de faros;
16. 15 Intermitente derecho
17. 15 Faro derecho
18. 15 Faro izquierdo
19. 15 Limpiaparabrisas trasero, desempañador de la luneta trasera, ventilador de calefacción, iluminación interior, iluminación trasera, indicador del selector de transmisión automática
20. Encendedor de cigarrillos 20
21. 15 Suspensión controlada electrónicamente
22. 25 Lavaparabrisas
23. 7.5 Accesorios
24. 10 Luces de freno, interruptor de intermitentes, control de crucero;
25. 30 Ajuste de la posición del reposacabezas y del respaldo del asiento del pasajero delantero
26. 5 Dirección asistida
27. 20 Protección del funcionamiento del motor
28. 10 ABS
29. 5 Transmisión automática, luces de marcha atrás
30. 10 Salpicadero, relé auxiliar, interruptor 4×4, interruptor S
31. 30 Ajuste de la posición del asiento trasero derecho
32. 30 Ajuste del asiento trasero izquierdo
33. 30 Ajuste de la posición del asiento del pasajero delantero
34. 25 Techo solar, asientos calefactables, ergo malic
35. 10 Reloj, señal acústica, sintetizador de voz
36. 25 Alerta acústica, unidad de alarma
37. 15 Iluminación interior, cierre centralizado eléctrico, espejo retrovisor
38. 25 Faros antiniebla
39. 15 Control de radio y teléfono
40. 10 Faros antiniebla

Motor

En el compartimento del motor, la caja de fusibles se encuentra en el lado izquierdo.

Descripción

1. 40 Suspensión de dirección
2. 60 ABS
3. 70 Precalentamiento del motor
4. 60 Encendido, intermitentes, teléfono, cierre de puertas, luz de techo, reloj
5. 60 Calefacción, corriente eléctrica de los asientos, elevalunas eléctricos
6. 60 Interruptor del dispositivo de seguridad, luz lateral, luces de emergencia
7. 60 Encendido, limpiaparabrisas, juntas, encendedor
8. 40 Ventilador izquierdo del radiador
9. 40 Ventilador derecho del radiador
10. 40 Intermitentes, lavaparabrisas
