Renault Megane I (1996-2003) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Renault Mégane I (1996–2003), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Esquema de fusibles y relés – Renault Megane I
Se aplica a vehículos fabricados en los años:
1996, 1997, 1998, 1999, 2000, 2001, 2002 y 2003.
Motor
La unidad se encuentra en el compartimento del motor a la izquierda, junto a la batería.
Descripción
| A | Relé de la bomba de combustible |
| B | Relé de gestión del motor |
| C | Relé de calefacción del refrigerante 1 |
| D | Relé del embrague electromagnético del compresor del aire acondicionado |
| F | Relé del motor de arranque – transmisión automática |
| g | |
| h | |
| i | Relé de calefacción del refrigerante 2 |
| J | Relé del motor del ventilador de refrigeración – alta velocidad |
| K | Relé del motor del ventilador de refrigeración – baja velocidad |
| 1 | (30A) Motor del ventilador de refrigeración, calefacción del filtro de combustible |
| 2 | (30A) Gestión del motor |
| 3 | (7,5A) Aire acondicionado |
| 4 | (3A) Sistema bifuel |
| 5 | (7,5A) Sistema bifuel |
| 6 | (7,5A) Sistema de gestión de la transmisión automática, motor de arranque |
| 7 | (7.5) Airbag, sistema de gestión del motor, calentador del filtro de combustible |
| 8 | (7,5A) Sistema bifuel |
| 9 | Diodo del aire acondicionado |
| 10 | Diodo del aire acondicionado |
| 11 | (70A) Calentador del refrigerante, bujías de encendido |
| 12 | |
| 13 | |
| 14 | (40A / 50A) Motor del ventilador de refrigeración – 2ª velocidad, calentador del filtro de combustible |
| 15 | |
| 16 | (60A) Sistema antibloqueo (ABS) |
| 17 | |
| 18 | (60A) Parabrisas calefactado |
| 19 | (40A) Sistema de aire acondicionado |
| 20 | (60A) Módulo de control multifunción 1 |
| 21 | (60A) Caja de fusibles / relés, salpicadero 2 |
| 22 | (60A) Sistema antirrobo, bocina, interruptor de luces |
Cabina

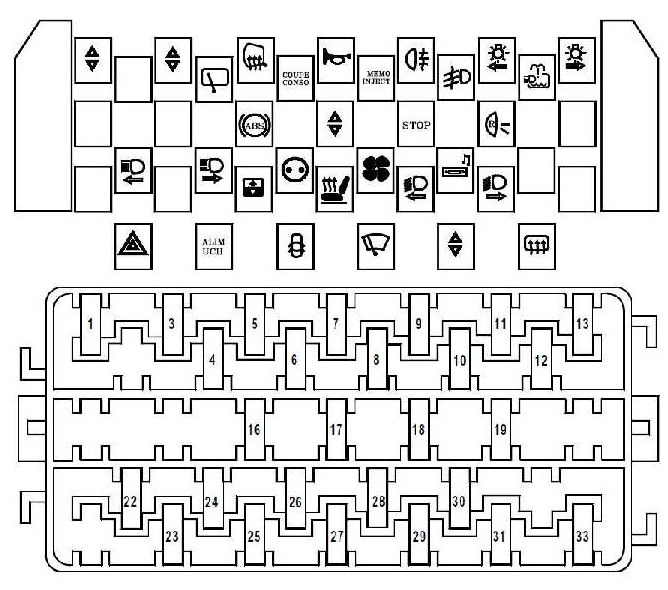

Se encuentra a la izquierda de la columna de dirección, debajo de la cubierta protectora.
Descripción
- (25A) Motor del elevalunas de la puerta trasera izquierda
- –
- (25A) Motor del elevalunas de la puerta trasera derecha
- (15A) Limpiaparabrisas/lavaparabrisas trasero
- (7,5A) Espejos laterales calefactados
- (15A) Sistema de audio, antena eléctrica, espejos exteriores eléctricos
- (15A) Bocina
- Relé del motor del ventilador de refrigeración, salpicadero
- (5A) Luces antiniebla traseras
- (15A) Luces antiniebla
- (7,5A) Luces de posición delanteras izquierdas / luces de posición traseras izquierdas
- (10A) Lavaparabrisas
- (7,5A) Luces delanteras derechas / luces de posición traseras derechas
- –
- –
- (5A) Sistema antibloqueo (ABS)
- (25A) Motor del elevalunas de la puerta delantera derecha
- (15A) Sistema de control automático de la transmisión, relé del motor del elevalunas, luces de freno
- (15A) Módulo de control multifunción 1, luces de marcha atrás
- –
- –
- (10A) Luces de carretera (izquierda)
- (25A) Motor del elevalunas de la puerta delantera izquierda
- (10A) Luces de carretera (derecha)
- (20A) Aire acondicionado, techo solar
- (10A) Conector de alimentación de accesorios
- (15A) Asientos calefactados
- (20A) Calefacción / aire acondicionado
- (10A) Luces de cruce (izquierda)
- (15A) Sistema de audio, fusible del encendedor de cigarrillos Renault Megan etapa 1
- (10A) Bombilla de luz de cruce (derecha)
- –
- Conexión – luces
Fila inferior
Descripción
- A – (15A) Intermitentes / luces de emergencia
- B – (5A) Unidad de control multifunción 1
- C – (20A) Cierre centralizado
- D – (20A) Limpiaparabrisas delantero
- E – (25A) Elevalunas eléctricos
- F – (30A) Espejos laterales calefactados, luneta trasera calefactada
Detrás de la caja de fusibles también pueden encontrarse los siguientes relés:
Descripción
| A | Relé de la bomba del lavaparabrisas |
| b | Relé de luces diurnas – faros |
| C | Relé de luces diurnas – luz delantera/trasera |
| D | Relé de luces diurnas – relé principal |

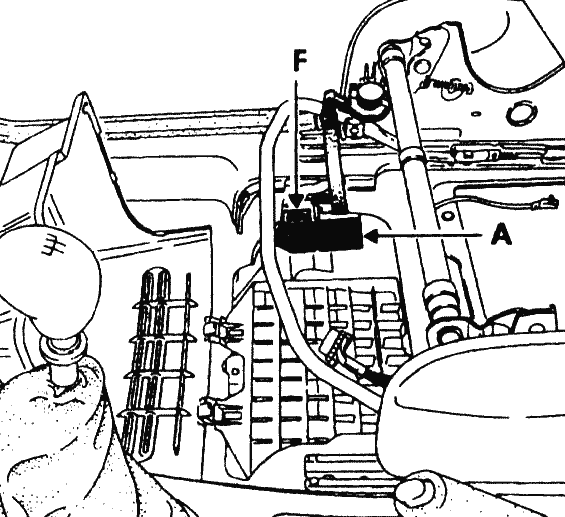

También es posible ubicar algunos elementos de fusibles y relés debajo del asiento del pasajero: A – conector de alimentación, F – fusibles.
Sobre el Renault Megane I (1996-2003)
El Renault Megane I, fabricado entre 1996 y 2003, es un automóvil compacto que se hizo popular por su fiabilidad y practicidad. Este modelo estaba disponible en varias versiones de carrocería, incluyendo hatchback, sedán, coupé y familiar. El Renault Megane I ofrecía una amplia gama de motores, desde gasolina con una cilindrada de 1,4 a 2,0 litros, hasta motores diésel de 1,9 litros. Gracias a su elegante diseño y cómodo interior, se convirtió en una opción popular entre los conductores que buscaban un vehículo fiable y económico.
Esquema de la caja de fusibles del Renault Megane I
Esta página muestra el esquema de la caja de fusibles para el Renault Megane I, que es esencial para el correcto mantenimiento del sistema eléctrico del vehículo. En este modelo, la caja de fusibles se encuentra generalmente en el interior del vehículo, específicamente debajo del salpicadero en el lado del conductor, y una segunda puede estar ubicada en el compartimento del motor. Los esquemas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo y el correcto funcionamiento de sus componentes eléctricos.
