Renault Arkana (2021-2022) – caja de fusibles
En este artículo encontrará diagramas de la caja de fusibles del Renault Arkana (2021–2022), descubrirá dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrá información detallada sobre la asignación y el diseño de cada fusible.
Diagrama de fusibles y relés – Renault Arkana
Aplicable a vehículos fabricados en los años:
2021, 2022.
Cajas de fusibles
En caso de avería de cualquier equipo eléctrico, compruebe los fusibles.
FUSIBLES EN EL HABITÁCULO A
Desconecte la tapa 1.
FUSIBLES SITUADOS EN EL HABITÁCULO DETRÁS DE LA TAPA DE LA GUANTERA B
Desconecte la tapa 2.
Según la normativa local vigente o por motivos de precaución, se recomienda adquirir un juego de bombillas y fusibles de repuesto en un socio autorizado de la marca.
Compruebe el estado del fusible y, si es necesario, sustitúyalo por un fusible del mismo amperaje.
El uso de un fusible de mayor amperaje puede provocar el quemado del sistema eléctrico (riesgo de incendio) en caso de un consumo excesivo de energía por parte de los dispositivos.
Propósito de los fusibles
(la presencia de fusibles depende del nivel de equipamiento del vehículo)
|
Número |
Descripción |
||
|---|---|---|---|
 |
Limpiafaros del parabrisas
|
||
 |
Conector de dispositivos multimedia, pantalla multimedia
|
||
 |
Primer y segundo conector de accesorios delanteros y traseros
|
||
 |
Señal acústica de advertencia
|
||
 |
Conector del enganche de remolque
|
||
 |
Espejos calefactables
|
||
 |
Luces de freno, módulo combinado en el habitáculo
|
||
 |
Módulo combinado en el habitáculo, limpiaparabrisas trasero, luces antiniebla traseras
|
||
 |
Intermitentes, luces de emergencia, tercera luz de freno
|
||
Al sustituir los fusibles, siga las instrucciones de la etiqueta de ubicación de los fusibles, que se encuentra en la guantera.
Algunos fusibles solo deben ser sustituidos por un profesional cualificado. Estos fusibles no se mencionan en la etiqueta.
El usuario solo puede sustituir los fusibles descritos en la etiqueta.

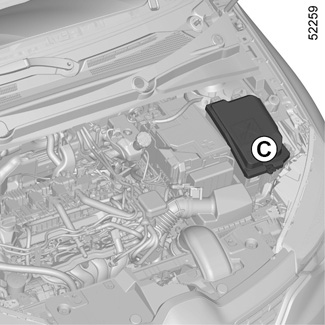

FUSIBLES EN EL COMPARTIMENTO DEL MOTOR C
Algunas funciones están protegidas por fusibles situados en el compartimento del motor, en la caja de fusibles C.
Sin embargo, debido al acceso limitado a estos fusibles, se recomienda que su sustitución sea realizada por un socio autorizado de la marca.
Acerca del Renault Arkana (2021-2022)
El Renault Arkana es un elegante SUV coupé que se fabricó entre 2021 y 2022. Este modelo combina un diseño dinámico con un interior espacioso, lo que lo hace ideal para quienes buscan un vehículo elegante y práctico. El Arkana está disponible con varias motorizaciones, incluyendo opciones de gasolina e híbridas, lo que ofrece flexibilidad para las diferentes necesidades de los conductores. El vehículo está equipado con tecnologías modernas, como sistemas avanzados de asistencia al conductor y un sistema de infoentretenimiento con una gran pantalla táctil, lo que aumenta el confort y la seguridad durante la conducción.
Diagrama de la caja de fusibles del Renault Arkana
Esta página muestra el diagrama de la caja de fusibles del Renault Arkana, que es esencial para el correcto mantenimiento y reparación del vehículo. En este modelo, la caja de fusibles se encuentra típicamente en el compartimento del motor y en el interior del vehículo, generalmente cerca del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro y eficiente del vehículo, por lo que es importante conocer su disposición y función.
