Mazda Protegé (2000-2003) – caja de fusibles
En este artículo encontrarás los diagramas de la caja de fusibles del Mazda Protegé (2000-2003), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Diagrama de fusibles y relés – Mazda Protegé
Aplicable a vehículos fabricados en los años:
2000, 2001.

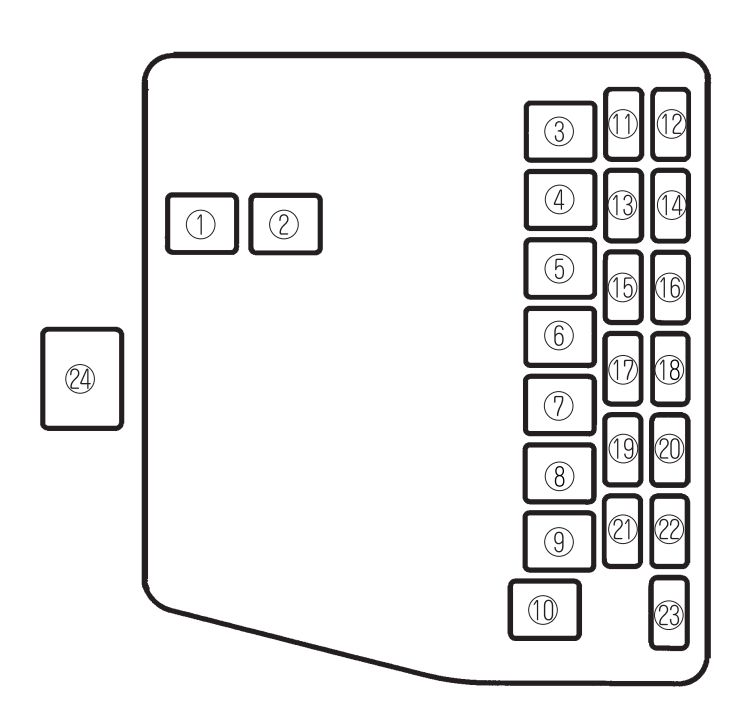

Compartimento del motor
| Número | Amperaje [A] | Descripción |
| 1 | 40 | Calefacción |
| 2 | 60 | Sistema antibloqueo*;
Para proteger varios circuitos*. |
| 3 | 60 | Para proteger varios circuitos |
| 4 | 30 | — |
| 5 | 40 | — |
| 6 | — | — |
| 7 | 30 | Ventilador de refrigeración |
| 8 | 40 | Iluminación interior;
Cierre eléctrico de puertas*. |
| 9 | 30 | Ventilador de refrigeración adicional para el aire acondicionado |
| 10 | 30 | Control del motor |
| 11 | 10 | Aire acondicionado* |
| 12 | 10 | Señal de arranque |
| 13 | 15 | Bocina |
| 14 | 15 | Luces de emergencia |
| 15 | 15 | Faros traseros |
| 16 | 7,5 | Para proteger varios circuitos |
| 17 | 15 | — |
| 18 | 15 | Para proteger varios circuitos |
| 19 | 15 | Luces de freno |
| 20 | 15 | Luz derecha |
| 21 | 15 | Luz izquierda |
| 22 | — | — |
| 23 | — | — |
| 24 | 100 | Para proteger todos los circuitos |

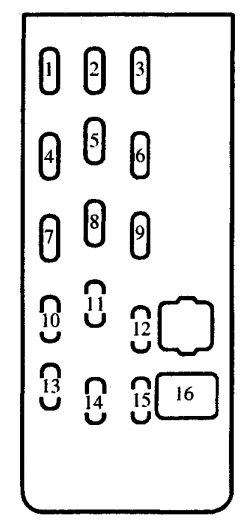

Habitáculo (lado del conductor)
| Número | Amperaje [A] | Descripción |
| 1 | 15 | Para proteger varios circuitos |
| 2 | 20 | Para proteger varios circuitos |
| 3 | 15 | Audio* |
| 4 | 15 | Aire acondicionado* |
| 5 | 10 | Para proteger varios circuitos |
| 6 | — | — |
| 7 | — | — |
| 8 | 10 | Iluminación interior;
Iluminación del maletero*. |
| 9 | 10 | — |
| 10 | — | — |
| 11 | 30 | Cierre eléctrico de puertas* |
| 12 | 30 | — |
| 13 | 20 | Limpiaparabrisas y lavaparabrisas |
| 14 | 10 | Sistema de gestión del motor |
| 15 | 10 | Intermitentes |
| 16 | 10 | Elevalunas eléctricos* |
Diagrama de fusibles y relés – Mazda Protegé
Se refiere a vehículos fabricados en los años:
2002, 2003.
Compartimento del motor
| Número | Amperaje [A] | Descripción |
| 1 | 40 | Calefactor |
| 2 | 60 | Sistema antibloqueo;
Para proteger varios circuitos. |
| 3 | 60 | Para proteger varios circuitos |
| 4 | 30 | — |
| 5 | 40 | — |
| 6 | — | — |
| 7 | 30 | Ventilador de refrigeración |
| 8 | 40 | Iluminación interna;
Cierre eléctrico de puertas. |
| 9 | 30 | Ventilador adicional;
Refrigeración para el aire acondicionado. |
| 10 | 30 | Unidad de control del motor |
| 11 | 10 | Aire acondicionado |
| 12 | 10 | Señal de arranque |
| 13 | 15 | Bocina |
| 14 | 15 | Luces de emergencia |
| 15 | 15 | Faros traseros |
| 16 | 7,5 | Para proteger varios circuitos |
| 17 | 15 | — |
| 18 | 15 | Luces antiniebla |
| 19 | 15 | Luces de freno |
| 20 | 15 | Faro derecho |
| 21 | 15 | Faro izquierdo |
| 22 | — | — |
| 23 | 15 | — |
| 24 | 100 | Para proteger todos los circuitos |

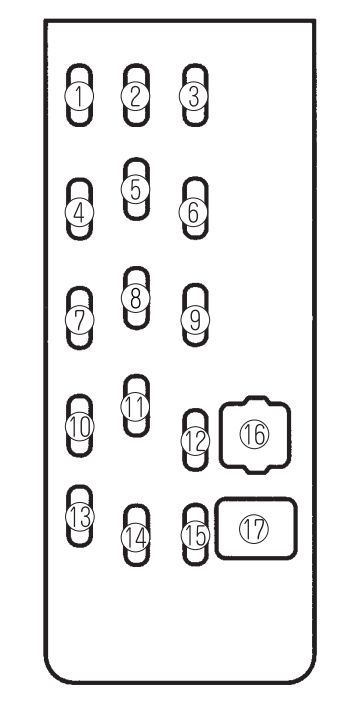

Cabina (lado del conductor)
| Número | Amperaje [A] | Descripción |
| 1 | 15 | Para proteger varios circuitos |
| 2 | 20 | Para proteger varios circuitos |
| 3 | 15 | Sistema de audio |
| 4 | 15 | Aire acondicionado |
| 5 | 10 | Para proteger varios circuitos |
| 6 | — | — |
| 7 | — | — |
| 8 | 10 | Iluminación interior;
Iluminación del maletero. |
| 9 | 10 | — |
| 10 | — | — |
| 11 | 30 | Cierre eléctrico de puertas |
| 12 | 30 | — |
| 13 | 20 | Limpiaparabrisas y lavaparabrisas |
| 14 | 10 | Unidad de control del motor |
| 15 | 10 | Panel de instrumentos |
| 16 | — | — |
| 17 | 30 | Elevalunas eléctricos |
Acerca del Mazda Protegé (2000-2003)
El Mazda Protegé, fabricado entre 2000 y 2003, es un automóvil compacto que se caracteriza por su fiabilidad y practicidad. Este modelo fue popular por su diseño elegante y su interior confortable, que ofrecía suficiente espacio para pasajeros y equipaje. El Mazda Protegé estaba disponible con varias motorizaciones, incluyendo motores de cuatro cilindros de 1.6L y 2.0L, que proporcionaban un rendimiento equilibrado y un consumo de combustible eficiente. El vehículo era conocido por su manejo ágil y sus características de seguridad, lo que lo hacía ideal tanto para la conducción urbana como para la autopista.
Diagrama de la caja de fusibles del Mazda Protegé
Esta página muestra el diagrama de la caja de fusibles para el modelo Mazda Protegé, que es esencial para el mantenimiento y la reparación adecuados de los sistemas eléctricos del vehículo. La caja de fusibles se encuentra generalmente debajo del salpicadero en el lado del conductor y en el compartimento del motor. El diagrama muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una visión general de su configuración.
