Mazda Titan (1989-2000) – caja de fusibles
Diagrama de fusibles y relés – Mazda Titan
Aplica a vehículos fabricados en los años:
1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.

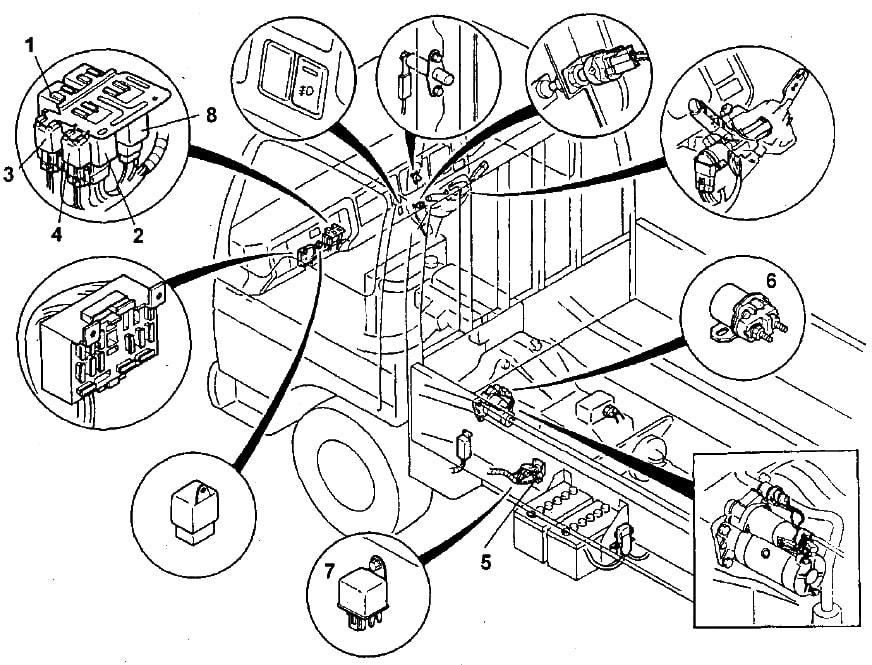

Ubicación
En la parte inferior del salpicadero, en el lado del pasajero, se encuentra la caja de relés y fusibles.
Relés
- Relé de prueba de luces de freno
- Relé de intermitentes
- Relé de bocina
- Relé de aumento de velocidad de calefacción
- Relé del calentador de aire de admisión
- Relé auxiliar
- Relé de bujías de encendido
- Relé-interruptor de limpiaparabrisas.
Caja de fusibles
Tipo 1
Descripción
| WIPER15A | sistema de limpiaparabrisas y lavaparabrisas |
| HEATER 30A | calefacción |
| ROOM 10F | iluminación interior, radio |
| ENGINE 15А | sistema de arranque |
| METER 15А | luces traseras, salpicadero, freno, válvula de corte de combustible, sistema de aumento de velocidad de calefacción |
| TURN 15A | intermitentes |
| TAIL 15A | luces de posición, iluminación de matrícula, iluminación combinada |
| STOP 15A | luces de freno, bocina |
| HAZARD 15A | advertencia |
| CIGAR 15A | encendedor, sistema de audio |

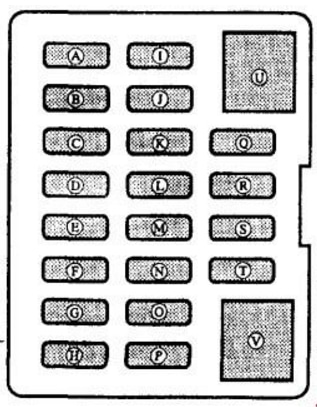

Tipo 2
Descripción
| A | 10/15A – Radio, reloj, encendedor de cigarrillos |
| B | 10A – Faros antiniebla |
| C | 10A – Luces de posición, iluminación de instrumentos |
| D | Reserva de opciones adicionales |
| E | 10 / 20А – Cierre centralizado |
| F | 10A – Luces de freno, bocina |
| G | 10A – Advertencia |
| H | 10A – Iluminación de cabina, radio |
| I | 20A – Calefacción |
| J | reserva |
| K | 10А – Limpiaparabrisas, lavaparabrisas |
| L | reserva |
| M | reserva |
| N | 10A – Intermitentes |
| O | 10A – Juego de intermitentes |
| P | 15A – Ventilador de refrigeración |
| Q | Reserva de opciones adicionales |
| R | Reserva de opciones adicionales |
| S | Reserva de opciones adicionales |
| T | 10A – Calefacción |
| U | 30A – Control de ventanas |
| V | 30A – Calefacción |

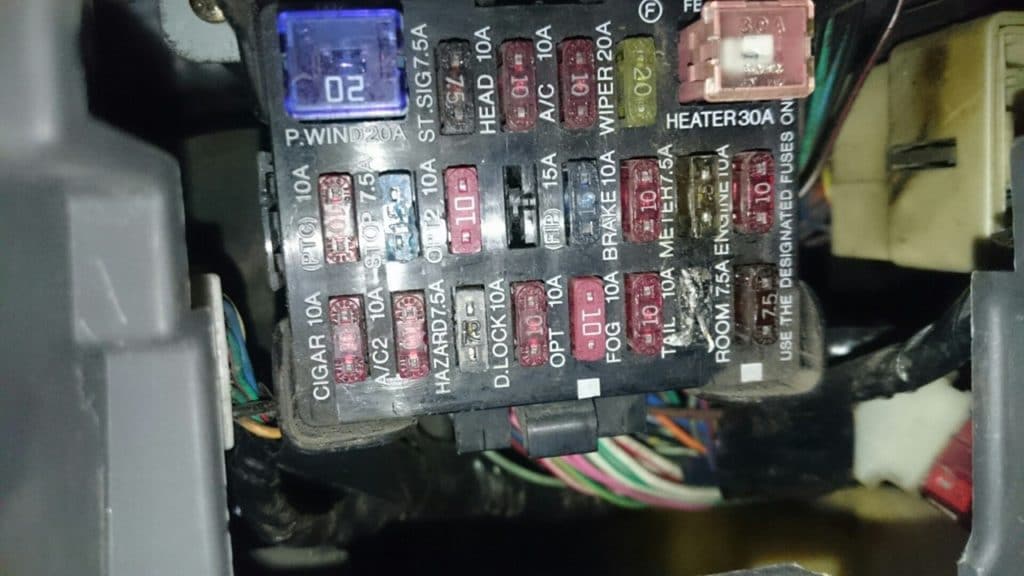

Tipo 3
Presentado en inglés. Elementos adicionales:
- A/C – Aire acondicionado y su sistema
- PTC – Calentador adicional
- FIP – Sistema de alimentación
- ST / SIG – Sistema de encendido
Caja cerca de la batería
Se encuentra fuera del vehículo, junto a la batería.
Descripción
- 1 80A – Encendido / Alternador
- 2 100A – Bujías de encendido / Encendido / Alternador
- 3 60A – Interruptor de encendido / Alternador / Calentamiento de aire de admisión
- 4 30A – Faros
- 5 30A – Iluminación del área de descarga.
Sobre Mazda Titan (1989-2000)
El Mazda Titan, fabricado entre 1989 y 2000, es un camión robusto que ganó popularidad por su fiabilidad y versatilidad. Este modelo fue diseñado para soportar condiciones de trabajo exigentes y ofrecía una variedad de opciones de motor, que incluían variantes diésel y gasolina. El Titan era conocido por su espaciosa cabina y su capacidad para transportar cargas pesadas, lo que lo hacía ideal para uso comercial. Gracias a su construcción duradera y motores eficientes, el Mazda Titan se convirtió en una opción popular entre empresarios y artesanos.
Diagrama de la caja de fusibles del Mazda Titan
Esta página muestra el diagrama de la caja de fusibles para el Mazda Titan, que es esencial para el mantenimiento adecuado del sistema eléctrico del vehículo. La caja de fusibles generalmente se encuentra debajo del salpicadero o en el compartimento del motor, lo que permite un fácil acceso al reemplazar los fusibles. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante usar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para garantizar la seguridad y fiabilidad de su vehículo.
