Esquema de fusibles y relés – Mazda Premacy

Aplica a vehículos fabricados en los años:

1999, 2000, 2001, 2002, 2003, 2004 y 2005.



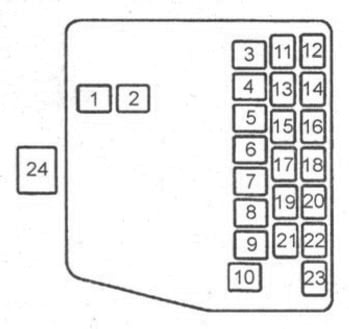

Caja de fusibles en el compartimento del motor

Se encuentra en el lado izquierdo del compartimento del motor, junto a la batería.

Descripción

1	40A – Calefacción
2	60A ABS – Sistema de frenos antibloqueo
3	60A – Para proteger varios circuitos
4	30A – Calefacción adicional
5	40A – Bujías de encendido (diésel)
6	Reserva
7	30A – Motor del ventilador de refrigeración Electro
8	40A – Iluminación interior, cierre eléctrico de puertas
9	30A – Ventilador de refrigeración adicional del aire acondicionado
10	30A – Unidad de control del motor
11	10A – Aire acondicionado
12	10A – Señal del motor de arranque

13	15A – Señal
14	15A – Luces de emergencia
15	15A – Dimensiones
16	7,5A – Para proteger varios circuitos
17	15A – Faros antiniebla
18	15A – Luz antiniebla
19	15A – Luces de freno
20	15A – Faro derecho
21	15A – Faro izquierdo
22	Reserva
23	15A – Faros
24	100A – Fusible principal, para proteger todos los circuitos



Relés

Descripción

1. Fusible principal

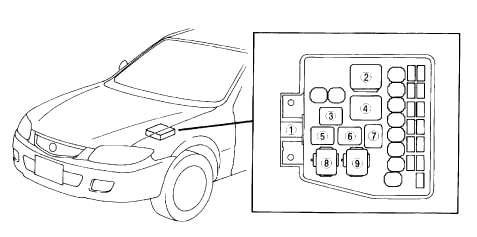

2. Relé de la bomba de combustible – Relé de la bomba de combustible
3. Relé A/C – Relé del aire acondicionado
4. Relé principal – Relé principal
5. Relé TNS – Relé de dimensiones
6. Relé de la bocina – Relé de señal
7. Relé de los faros – Relé de los faros
8. Relé del ventilador de refrigeración – Relé del ventilador de refrigeración
9. Relé del condensador – Relé del condensador del aire acondicionado

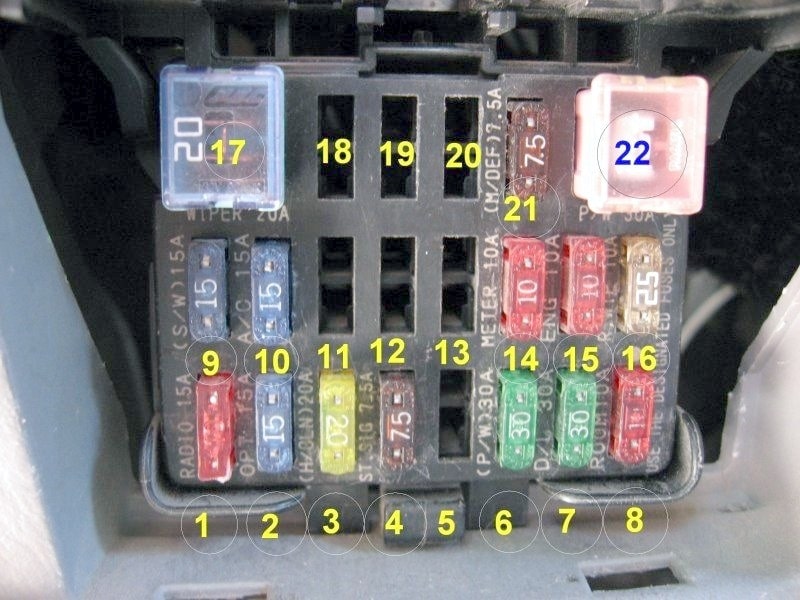

Caja de fusibles en el habitáculo

Se encuentra en la parte inferior del salpicadero.

Descripción

1	15A – Equipo de audio, luneta trasera térmica, encendedor de cigarrillos
2	15A – Toma de corriente adicional en el maletero, sistema de 100 V (opcional)
3	30A – Limpiaparabrisas de faros
4	7.5A – Motor de arranque, encendido
5	Reserva
6	30A – Control de ventanas
7	30A – Cierre centralizado
8	10A – Iluminación interior y del maletero, conector de diagnóstico OBD (debajo del panel),
9	15A – Asientos calefactables
10	15A – Aire acondicionado, relé de la luneta trasera térmica
11	Reserva

12	Reserva
13	Reserva
14	10A – Salpicadero, conector de diagnóstico bajo el capó, intermitentes
15	10A – Relé principal, unidad ABS, sistema de estabilización de la conducción, SRS
16	10A – Limpiaparabrisas y lavaparabrisas trasero
17	20A – Limpiaparabrisas y pulverizador
18	Reserva
19	Reserva
20	Reserva
21	7,5A – Espejos calefactables
22	30A – Control de ventanas
