Mazda 3 (2004-2020) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Mazda 3 (2004–2020), obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Mazda 3 (2004-2005) – diagrama de distribución de fusibles
Año de fabricación: 2004-2005.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 3 (2004-2005) es el fusible 43 en la distribución de fusibles del lado del pasajero.
Bloque de fusibles (compartimento del motor)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | FAN | 40 | Ventilador de refrigeración |
| 2 | P / ST | 80 | EHPAS |
| 3 | BTN | 40 | Para proteger varios circuitos |
| 4 | HEAD | 40 | Faros |
| 5 | PTC | 80 | – |
| 6 | GLOW | 60 | – |
| 7 | ABS 1 | 30 | ABS * |
| 8 | ABS 2 | 20 | ABS * |
| 9 | ENGINE | 30 | Para proteger varios circuitos |
| 10 | – | – | – |
| 11 | IG KEY 1 | 30 | Encendido |
| 12 | STARTER | 20 | Relé de arranque |
| 13 | IG KEY 2 | 30 | Encendido |
| 14 | – | – | – |
| 15 | HEATER | 40 | Motor del ventilador |
| 16 | – | – | – |
| 17 | DEFOG | 40 | Desempañador de la ventana trasera |
| 18 | AUDIO | 30 | Sistema de audio
(modelo equipado con BOSE Sound System) |
| 19 | ABS IG | 10 | ABS * |
| 20 | FOG | 15 | Faros antiniebla* |
| 21 | HORN | 15 | Bocina |
| 22 | – | – | – |
| 23 | H / CLEAN | 20 | – |
| 24 | F / PUMP | 15 | Bomba de combustible |
| 25 | P / ST IG | 10 | Dirección asistida |
| 26 | A / C MAG | 10 | Aire acondicionado |
| 27 | TCM | 15 | Módulo de control de la transmisión |
| 28 | – | – | – |
| 29 | – | – | – |
| 30 | ENG + B | 10 | PCM |
| 31 | ROOM | 15 | Iluminación interior |
| 32 | ENG BAR 4 | 10 | Calentador O2 |
| 33 | ENG BAR 3 | 10 | Calentador O2 |
| 34 | EGI INJ | 10 | Inyector |
| 35 | ENG BAR 1 | 10 | Para proteger varios circuitos |
| 36 | ENG BAR 2 | 10 | Válvula EGR |
| * Algunos modelos | |||
Bloque de fusibles (lado del pasajero)
| Posición | Descripción | Amp [A] | Descripción |
| 37 | D / LOCK 2 | 15 | Cierre eléctrico de puertas |
| 38 | STOP | 10 | Luces de freno |
| 39 | HEAD HIGH L | 10 | Luces altas (izquierda) |
| 40 | HEAD HIGH R | 10 | Luces altas (derecha) |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | CIGAR | 15 | Encendedor de cigarrillos |
| 44 | RADIO | 7,5 | Sistema de audio |
| 45 | MIRROR | 10 | Espejo retrovisor eléctrico |
| 46 | TAIL R | 7,5 | Luces traseras (derecha);
Luces de posición (derecha); Iluminación de la matrícula. |
| 47 | OBD | 10 | Para proteger varios circuitos |
| 48 | – | – | – |
| 49 | TR / LOCK | 20 | – |
| 50 | CPU PWR | 10 | Unidad de control |
| 51 | HAZARD | 15 | Intermitentes;
Luces de emergencia. |
| 52 | SUN ROOF | 20 | Techo corredizo * |
| 53 | WASHER | 20 | Limpiaparabrisas delantero;
Limpiaparabrisas y lavaparabrisas trasero. |
| 54 | – | – | – |
| 55 | P / WIND R | 30 | – |
| 56 | P / WIND L. | 30 | – |
| 57 | ALARM | 7,5 | – |
| 58 | M / DEF | 7,5 | Desempañador de espejo |
| 59 | – | – | – |
| 60 | HEAD LOW R | 15 | Luces antiniebla (derecha);
Regulación de luces * |
| 61 | HEAD LOW L | 15 | Luces antiniebla (izquierda) |
| 62 | – | – | – |
| 63 | – | – | – |
| 64 | – | – | – |
| 65 | SAS | 10 | Sistema de retención suplementario |
| 66 | METER | 10 | Panel de instrumentos;
Sistema inmovilizador; Sistema de bloqueo de la transmisión. |
| 67 | IGNITION | 20 | ABS *;
EHPAS *. |
| 68 | WIPER | 20 | Limpiaparabrisas delantero |
| 69 | ENGINE | 20 | Para proteger varios circuitos |
| 70 | IG SIG | 10 | Limpiaparabrisas automático * |
| 71 | SAS 2 | 7,5 | Sistema de retención suplementario |
| 72 | – | – | – |
| 73 | – | – | – |
| 74 | SEAT WARM | 20 | – |
| 75 | D / LOCK 1 | 25 | Cierre eléctrico de puertas |
| 76 | A / C | 10 | Aire acondicionado;
Unidad de control de calefacción. |
| 77 | P / WIND L. | 30 | Ventana eléctrica (izquierda) * |
| 78 | P / WIND R | 30 | Ventana eléctrica (derecha) * |
| 79 | BACK | 10 | Iluminación de marcha atrás |
| 80 | SUN ROOF | 7,5 | Techo corredizo * |
| 81 | TAIL L | 7,5 | Luces traseras (izquierda);
Iluminación de posición (izquierda). |
| 82 | ILLUMI | 7,5 | Iluminación |
| 83 | – | – | – |
| 84 | – | – | – |
| 85 | – | – | – |
| 86 | – | – | – |
| * Algunos modelos | |||

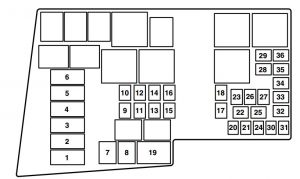

Mazda 3 (2006) – esquema de fusibles
Año de fabricación: 2006.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 3 (2006) es el fusible 43 en la caja de fusibles del lado del pasajero.
Bloque de fusibles (compartimento del motor)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | FAN | 40 | Ventilador de refrigeración |
| 2 | P / ST | 80 | EHPAS |
| 3 | BTN | 40 | Para proteger varios circuitos |
| 4 | HEAD | 40 | Faros |
| 5 | PTC | 80 | – |
| 6 | GLOW | 60 | – |
| 7 | ABS 1 | 30 | ABS * |
| 8 | ABS 2 | 20 | ABS * |
| 9 | ENGINE | 30 | Para proteger varios circuitos |
| 10 | – | – | – |
| 11 | IG KEY 1 | 30 | Encendido |
| 12 | STARTER | 20 | Relé de arranque |
| 13 | IG KEY 2 | 30 | Encendido |
| 14 | – | – | – |
| 15 | HEATER | 40 | Motor del ventilador |
| 16 | – | – | – |
| 17 | DEFOG | 40 | Desempañador de la ventana trasera |
| 18 | AUDIO | 30 | Sistema de audio
(modelo equipado con BOSE Sound System) |
| 19 | ABS IG | 10 | ABS * |
| 20 | FOG | 15 | Faros antiniebla* |
| 21 | HORN | 15 | Bocina |
| 22 | – | – | – |
| 23 | H / CLEAN | 20 | – |
| 24 | F / PUMP | 15 | Bomba de combustible |
| 25 | P / ST IG | 10 | Dirección asistida |
| 26 | A / C MAG | 10 | Aire acondicionado |
| 27 | TCM | 15 | Módulo de control de la transmisión |
| 28 | – | – | – |
| 29 | – | – | – |
| 30 | ENG + B | 10 | PCM |
| 31 | ROOM | 15 | Iluminación interior |
| 32 | ENG BAR 4 | 10 | Calentador O2 |
| 33 | ENG BAR 3 | 10 | Calentador O2 |
| 34 | EGI INJ | 10 | Inyector |
| 35 | ENG BAR 1 | 10 | Para proteger varios circuitos |
| 36 | ENG BAR 2 | 10 | Válvula EGR |
| * Algunos modelos | |||
Bloque de fusibles (lado del pasajero)
| Posición | Descripción | Amp [A] | Descripción |
| 37 | D / LOCK 2 | 15 | Cierre eléctrico de puertas |
| 38 | STOP | 10 | Luces de freno |
| 39 | HEAD HIGH L | 10 | Luces altas (izquierda) |
| 40 | HEAD HIGH R | 10 | Luces altas (derecha) |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | CIGAR | 15 | Encendedor de cigarrillos |
| 44 | RADIO | 7,5 | Sistema de audio |
| 45 | MIRROR | 10 | Espejo retrovisor eléctrico |
| 46 | TAIL R | 7,5 | Luces traseras (derecha);
Luces de posición (derecha); Iluminación de la matrícula. |
| 47 | OBD | 10 | Para proteger varios circuitos |
| 48 | – | – | – |
| 49 | TR / LOCK | 20 | – |
| 50 | CPU PWR | 10 | Unidad de control |
| 51 | HAZARD | 15 | Intermitentes;
Luces de emergencia. |
| 52 | SUN ROOF | 20 | Techo corredizo * |
| 53 | WASHER | 20 | Lavaparabrisas delantero;
Limpiaparabrisas y lavaparabrisas trasero. |
| 54 | – | – | – |
| 55 | P / WIND R | 30 | – |
| 56 | P / WIND L. | 30 | – |
| 57 | ALARM | 7,5 | – |
| 58 | M / DEF | 7,5 | Desempañador de espejo |
| 59 | – | – | – |
| 60 | HEAD LOW R | 15 | Luces antiniebla (derecha);
Ajuste de luces * |
| 61 | HEAD LOW L | 15 | Luces antiniebla (izquierda) |
| 62 | – | – | – |
| 63 | – | – | – |
| 64 | – | – | – |
| 65 | SAS | 10 | Sistema de retención suplementario |
| 66 | METER | 10 | Panel de instrumentos;
Sistema inmovilizador; Sistema de bloqueo de la transmisión. |
| 67 | IGNITION | 20 | ABS *;
EHPAS *. |
| 68 | WIPER | 20 | Limpiaparabrisas delantero |
| 69 | ENGINE | 20 | Para proteger varios circuitos |
| 70 | IG SIG | 10 | Limpiaparabrisas automático * |
| 71 | SAS 2 | 7,5 | Sistema de retención suplementario |
| 72 | – | – | – |
| 73 | – | – | – |
| 74 | SEAT WARM | 20 | – |
| 75 | D / LOCK 1 | 25 | Cierre eléctrico de puertas |
| 76 | A / C | 10 | Aire acondicionado;
Unidad de control de calefacción. |
| 77 | P / WIND L. | 30 | Ventana eléctrica (izquierda) * |
| 78 | P / WIND R | 30 | Ventana eléctrica (derecha) * |
| 79 | BACK | 10 | Luces de marcha atrás |
| 80 | SUN ROOF | 7,5 | Techo corredizo * |
| 81 | TAIL L | 7,5 | Luces traseras (izquierda);
Luces de posición (izquierda). |
| 82 | ILLUMI | 7,5 | Iluminación |
| 83 | – | – | – |
| 84 | – | – | – |
| 85 | – | – | – |
| 86 | – | – | – |
| * Algunos modelos | |||
Mazda 3 (2007) – esquema de la caja de fusibles
Año de fabricación: 2007.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 3 (2007) es el fusible 43 en la caja de fusibles del lado del pasajero.
Bloque de fusibles (compartimento del motor)
Sin turbocompresor
| Posición | Descripción | Amp [A] | Descripción |
| 1 | FAN | 40 | Ventilador de refrigeración |
| 2 | P / ST | 80 | Dirección asistida |
| 3 | BTN | 40 | Para proteger varios circuitos |
| 4 | HEAD | 40 | Faros |
| 5 | PTC | 80 | – |
| 6 | GLOW / P.SEAT | 60 | Asiento eléctrico |
| 7 | ABS 1 | 30 | ABS *, DSC * |
| 8 | ABS 2 | 20 | ABS *, DSC * |
| 9 | ENGINE | 30 | Para proteger varios circuitos |
| 10 | – | – | – |
| 11 | IG KEY 1 | 30 | Llave de encendido |
| 12 | STARTER | 20 | Relé de arranque |
| 13 | IG KEY 2 | 30 | Llave de encendido |
| 14 | GLOW 1 | – | – |
| 15 | HEATER | 40 | Motor del ventilador |
| 16 | GLOW 2 | – | – |
| 17 | DEFOG | 40 | Desempañador de la ventana trasera |
| 18 | AUDIO | 30 | Sistema de audio
(modelo equipado con BOSE Sound System) |
| 19 | ABS IG | 10 | ABS *;
DSC *. |
| 20 | FOG | 15 | Faros antiniebla delanteros * |
| 21 | HORN | 15 | Bocina |
| 22 | DRL | 10 | DRL * |
| 23 | H / CLEAN | 20 | – |
| 24 | F / PUMP | 15 | Bomba de combustible |
| 25 | P / ST IG | 10 | Dirección asistida |
| 26 | A / C MAG | 10 | Aire acondicionado* |
| 27 | ALT / TCM | 15 | TCM * |
| 28 | GLOW SIG | – | – |
| 29 | P.OUTLET | – | Toma de corriente |
| 30 | ENG + B | 10 | PCM |
| 31 | ROOM | 15 | Iluminación interior |
| 32 | ENG BAR 4 | 10 | Sensores O2 * |
| 33 | ENG BAR 3 | 10 | Sensores O2 |
| 34 | EGI INJ | 10 | Inyector |
| 35 | ENG BAR 1 | 10 | Para proteger varios circuitos |
| 36 | ENG BAR 2 | 10 | PCM;
Bomba de combustible. |
| * Algunos modelos | |||
Con turbocompresor
| Posición | Descripción | Amp [A] | Descripción |
| 1 | FAN | 70 | Ventilador de refrigeración |
| 2 | – | – | – |
| 3 | BTN | 40 | Para proteger varios circuitos |
| 4 | HEAD | 40 | Faros |
| 5 | F / PUMP | 30 | Bomba de combustible |
| 6 | – | – | – |
| 7 | ABS 1 | 30 | ABS, DSC |
| 8 | ABS 2 | 20 | ABS, DSC |
| 9 | ENGINE | 30 | Para proteger varios circuitos |
| 10 | INJECTOR | 30 | Inyección de combustible |
| 11 | IG KEY 1 | 30 | Llave de encendido |
| 12 | STARTER | 20 | Relé del motor de arranque |
| 13 | IG KEY 2 | 30 | Llave de encendido |
| 14 | – | – | – |
| 15 | HEATER | 40 | Motor del ventilador |
| 16 | – | – | – |
| 17 | DEFOG | 40 | Desempañador de la ventana trasera |
| 18 | AUDIO | 30 | Sistema de audio
(modelo equipado con BOSE Sound System) |
| 19 | ABS IG | 10 | ABS |
| 20 | FOG | 15 | Faros antiniebla delanteros |
| 21 | HORN | 15 | Bocina |
| 22 | DRL | 10 | DRL * |
| 23 | H / CLEAN | 20 | – |
| 24 | ITP | 15 | Válvula de reducción eléctrica |
| 25 | – | – | – |
| 26 | A / C MAG | 10 | Aire acondicionado |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | P.OUTLET | 15 | Toma de corriente |
| 30 | ENG + B | 10 | PCM |
| 31 | ROOM | 15 | Iluminación interior |
| 32 | – | – | – |
| 33 | ENG BAR 3 | 10 | Sensores O2 |
| 34 | – | – | – |
| 35 | ENG BAR 1 | 15 | Para proteger varios circuitos |
| 36 | ENG BAR 2 | 10 | PCM;
Bomba de combustible. |
| * Algunos modelos | |||
Bloque de fusibles (lado del pasajero)
| Posición | Descripción | Amp [A] | Descripción |
| 37 | D / LOCK 2 | 15 | Sistema de doble cierre * |
| 38 | STOP LAMP/HORN | 10 | Luz de freno;
Bocina. |
| 39 | HEAD HIGH L | 10 | Luces principales (izquierda) |
| 40 | HEAD HIGH R | 10 | Luces principales (derecha) |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | CIGAR | 15 | Encendedor de cigarrillos |
| 44 | RADIO | 7,5 | Sistema de amplificación |
| 45 | MIRROR | 10 | Espejo con ajuste eléctrico * |
| 46 | TAIL R | 7,5 | Luces traseras (derecha);
Luces de iluminación (derecha); Iluminación de la matrícula. |
| 47 | OBD | 10 | Para proteger varios circuitos |
| 48 | – | – | – |
| 49 | TR / LOCK | – | – |
| 50 | – | – | – |
| 51 | – | – | – |
| 52 | SUN ROOF | 20 | Techo corredizo * |
| 53 | WASHER | 20 | Limpiaparabrisas y lavaparabrisas delantero |
| 54 | – | – | – |
| 55 | P / WIND R | – | – |
| 56 | P / WIND L. | – | – |
| 57 | ALARM | – | – |
| 58 | M / DEF | 7,5 | Desempañador de espejo * |
| 59 | – | – | – |
| 60 | HEAD LOW R | 15 | Luces antiniebla (derecha);
Ajuste de luces * |
| 61 | HEAD LOW L | 15 | Luces antiniebla (izquierda) |
| 62 | – | – | – |
| 63 | – | – | – |
| 64 | – | – | – |
| 65 | SAS | 10 | Sistema de retención suplementario |
| 66 | METER | 10 | Juego de indicadores;
Sistema de inmovilización. |
| 67 | IGNITION | 20 | ABS *;
DSC *; Dirección asistida. |
| 68 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas delantero |
| 69 | ENGINE | 20 | Para proteger varios circuitos |
| 70 | IG SIG | 10 | Limpiaparabrisas automático *;
Interruptor de ventana *. |
| 71 | SAS 2 | 7,5 | Sensor de peso del asiento |
| 72 | – | – | – |
| 73 | – | – | – |
| 74 | SEAT WARM | 20 | Calefacción de asiento * |
| 75 | D / LOCK 1 | 25 | Cierre eléctrico de puertas * |
| 76 | A / C | 10 | Aire acondicionado *;
Unidad de control de calefacción. |
| 77 | P / WIND L. | 30 | Ventana eléctrica (izquierda) * |
| 78 | P / WIND R | 30 | Ventana eléctrica (derecha) * |
| 79 | BACK | 10 | Luces de marcha atrás |
| 80 | SUN ROOF | 7,5 | Techo corredizo * |
| 81 | TAIL L | 7,5 | Luces traseras (izquierda);
Iluminación de posición (izquierda). |
| 82 | ILLUMI | 7,5 | Iluminación |
| 83 | – | – | – |
| 84 | – | – | – |
| 85 | – | – | – |
| 86 | – | – | – |
| * Algunos modelos | |||
Mazda 3 (2008) – esquema de la caja de fusibles
Año de fabricación: 2008.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 3 (2008) es el fusible 43 en la caja de fusibles del lado del pasajero.
Bloque de fusibles (compartimento del motor)
Sin turbocompresor
| Posición | Descripción | Amp [A] | Descripción |
| 1 | FAN | 40 | Ventilador de refrigeración |
| 2 | P / ST | 80 | Dirección asistida |
| 3 | BTN | 40 | Para proteger varios circuitos |
| 4 | HEAD | 40 | Faros |
| 5 | PTC | 80 | – |
| 6 | GLOW / P.SEAT | 60 | Asiento eléctrico |
| 7 | ABS 1 | 30 | ABS *, DSC * |
| 8 | ABS 2 | 20 | ABS *, DSC * |
| 9 | ENGINE | 30 | Para proteger varios circuitos |
| 10 | – | – | – |
| 11 | IG KEY 1 | 30 | Encendido |
| 12 | STARTER | 20 | Embrague de arranque |
| 13 | IG KEY 2 | 30 | Encendido |
| 14 | GLOW 1 | – | – |
| 15 | HEATER | 40 | Motor del ventilador |
| 16 | GLOW 2 | – | – |
| 17 | DEFOG | 40 | Desempañador de la ventana trasera |
| 18 | AUDIO | 30 | Sistema de audio
(modelo equipado con BOSE Sound System) |
| 19 | ABS IG | 10 | ABS *;
DSC *. |
| 20 | FOG | 15 | Faros antiniebla delanteros * |
| 21 | HORN | 15 | Bocina |
| 22 | DRL | 10 | DRL * |
| 23 | H / CLEAN | 20 | – |
| 24 | F / PUMP | 15 | Bomba de combustible |
| 25 | P / ST IG | 10 | Dirección asistida |
| 26 | A / C MAG | 10 | Aire acondicionado* |
| 27 | ALT / TCM | 15 | TCM * |
| 28 | GLOW SIG | – | – |
| 29 | P.OUTLET | – | Toma de corriente |
| 30 | ENG + B | 10 | PCM |
| 31 | ROOM | 15 | Iluminación interior |
| 32 | ENG BAR 4 | 10 | Sensores O2 * |
| 33 | ENG BAR 3 | 10 | Sensores O2 |
| 34 | EGI INJ | 10 | Inyector |
| 35 | ENG BAR 1 | 10 | Para proteger varios circuitos |
| 36 | ENG BAR 2 | 10 | PCM;
Bomba de combustible. |
| * Algunos modelos | |||
Con turbocompresor
| Posición | Descripción | Amp [A] | Descripción |
| 1 | FAN | 70 | Ventilador de refrigeración |
| 2 | – | – | – |
| 3 | BTN | 40 | Para proteger varios circuitos |
| 4 | HEAD | 40 | Faros |
| 5 | F / PUMP | 30 | Bomba de combustible |
| 6 | – | – | – |
| 7 | ABS 1 | 30 | ABS, DSC |
| 8 | ABS 2 | 20 | ABS, DSC |
| 9 | ENGINE | 30 | Para proteger varios circuitos |
| 10 | INJECTOR | 30 | Inyección de combustible |
| 11 | IG KEY 1 | 30 | Encendido |
| 12 | STARTER | 20 | Embrague del motor de arranque |
| 13 | IG KEY 2 | 30 | Encendido |
| 14 | – | – | – |
| 15 | HEATER | 40 | Motor del ventilador |
| 16 | – | – | – |
| 17 | DEFOG | 40 | Desempañador de la ventana trasera |
| 18 | AUDIO | 30 | Sistema de audio
(modelo equipado con BOSE Sound System) |
| 19 | ABS IG | 10 | ABS |
| 20 | FOG | 15 | Faros antiniebla delanteros |
| 21 | HORN | 15 | Bocina |
| 22 | DRL | 10 | DRL * |
| 23 | H / CLEAN | 20 | – |
| 24 | ITP | 15 | Válvula de restricción eléctrica |
| 25 | – | – | – |
| 26 | A / C MAG | 10 | Aire acondicionado |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | P.OUTLET | 15 | Toma de corriente |
| 30 | ENG + B | 10 | PCM |
| 31 | ROOM | 15 | Iluminación interior |
| 32 | – | – | – |
| 33 | ENG BAR 3 | 10 | Sensores O2 |
| 34 | – | – | – |
| 35 | ENG BAR 1 | 15 | Para proteger varios circuitos |
| 36 | ENG BAR 2 | 10 | PCM;
Bomba de combustible. |
| * Algunos modelos | |||
Bloque de fusibles (lado del pasajero)
| Posición | Descripción | Amp [A] | Descripción |
| 37 | D / LOCK 2 | 15 | Sistema de doble cierre * |
| 38 | STOP LAMP/HORN | 10 | Luz de freno;
Bocina. |
| 39 | HEAD HIGH L | 10 | Luces altas (izquierda) |
| 40 | HEAD HIGH R | 10 | Luces altas (derecha) |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | CIGAR | 15 | Encendedor de cigarrillos |
| 44 | RADIO | 7,5 | Sistema de audio |
| 45 | MIRROR | 10 | Espejo con ajuste eléctrico * |
| 46 | TAIL R | 7,5 | Luces traseras (derecha);
Luces de iluminación (derecha); Iluminación de la matrícula. |
| 47 | OBD | 10 | Para proteger varios circuitos |
| 48 | – | – | – |
| 49 | TR / LOCK | – | – |
| 50 | – | – | – |
| 51 | – | – | – |
| 52 | SUN ROOF | 20 | Techo corredizo * |
| 53 | WASHER | 20 | Limpiaparabrisas y lavaparabrisas delantero |
| 54 | – | – | – |
| 55 | P / WIND R | – | – |
| 56 | P / WIND L. | – | – |
| 57 | ALARM | – | – |
| 58 | M / DEF | 7,5 | Desempañador de espejo * |
| 59 | – | – | – |
| 60 | HEAD LOW R | 15 | Luces de cruce (derecha);
Ajuste de luces * |
| 61 | HEAD LOW L | 15 | Luces de cruce (izquierda) |
| 62 | – | – | – |
| 63 | – | – | – |
| 64 | – | – | – |
| 65 | SAS | 10 | Sistema de retención suplementario |
| 66 | METER | 10 | Juego de indicadores;
Sistema de inmovilización. |
| 67 | IGNITION | 20 | ABS *;
DSC *; Dirección asistida. |
| 68 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas delantero |
| 69 | ENGINE | 20 | Para proteger varios circuitos |
| 70 | IG SIG | 10 | Limpiaparabrisas automático *;
Interruptor de ventana *. |
| 71 | SAS 2 | 7,5 | Sensor de peso del asiento |
| 72 | – | – | – |
| 73 | – | – | – |
| 74 | SEAT WARM | 20 | Calefacción de asiento * |
| 75 | D / LOCK 1 | 25 | Cierre eléctrico de puertas * |
| 76 | A / C | 10 | Aire acondicionado *;
Unidad de control de calefacción. |
| 77 | P / WIND L. | 30 | Ventana eléctrica (izquierda) * |
| 78 | P / WIND R | 30 | Ventana eléctrica (derecha) * |
| 79 | BACK | 10 | Iluminación de marcha atrás |
| 80 | SUN ROOF | 7,5 | Techo corredizo * |
| 81 | TAIL L | 7,5 | Luces traseras (izquierda);
Iluminación de posición (izquierda). |
| 82 | ILLUMI | 7,5 | Iluminación |
| 83 | – | – | – |
| 84 | – | – | – |
| 85 | – | – | – |
| 86 | – | – | – |
| * Algunos modelos | |||
Mazda 3 (2009) – esquema de la caja de fusibles
Año de fabricación: 2009.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 3 (2009) es el fusible 43 en la caja de fusibles del lado del pasajero.
Bloque de fusibles (compartimento del motor)
Sin turbocompresor
| Posición | Descripción | Amp [A] | Descripción |
| 1 | FAN | 40 | Ventilador de refrigeración |
| 2 | P / ST | 80 | Dirección asistida |
| 3 | BTN | 40 | Para proteger varios circuitos |
| 4 | HEAD | 40 | Faros |
| 5 | PTC | 80 | – |
| 6 | GLOW / P.SEAT | 60 | Asiento eléctrico |
| 7 | ABS 1 | 30 | ABS *, DSC * |
| 8 | ABS 2 | 20 | ABS *, DSC * |
| 9 | ENGINE | 30 | Para proteger varios circuitos |
| 10 | – | – | – |
| 11 | IG KEY 1 | 30 | Encendido |
| 12 | STARTER | 20 | Relé de arranque |
| 13 | IG KEY 2 | 30 | Encendido |
| 14 | GLOW 1 | – | – |
| 15 | HEATER | 40 | Motor del ventilador |
| 16 | GLOW 2 | – | – |
| 17 | DEFOG | 40 | Desempañador de la ventana trasera |
| 18 | AUDIO | 30 | Sistema de audio
(modelo equipado con BOSE Sound System) |
| 19 | ABS IG | 10 | ABS *;
DSC *. |
| 20 | FOG | 15 | Faros antiniebla delanteros * |
| 21 | HORN | 15 | Bocina |
| 22 | DRL | 10 | DRL * |
| 23 | H / CLEAN | 20 | – |
| 24 | F / PUMP | 15 | Bomba de combustible |
| 25 | P / ST IG | 10 | Dirección asistida |
| 26 | A / C MAG | 10 | Aire acondicionado* |
| 27 | ALT / TCM | 15 | TCM * |
| 28 | GLOW SIG | – | – |
| 29 | P.OUTLET | – | Toma de corriente |
| 30 | ENG + B | 10 | PCM |
| 31 | ROOM | 15 | Luces interiores |
| 32 | ENG BAR 4 | 10 | Sensores O2 * |
| 33 | ENG BAR 3 | 10 | Sensores O2 |
| 34 | EGI INJ | 10 | Inyector |
| 35 | ENG BAR 1 | 10 | Para proteger varios circuitos |
| 36 | ENG BAR 2 | 10 | PCM;
Bomba de combustible. |
| * Algunos modelos | |||
Con turbocompresor
| Posición | Descripción | Amp [A] | Descripción |
| 1 | FAN | 70 | Ventilador de refrigeración |
| 2 | – | – | – |
| 3 | BTN | 40 | Para proteger varios circuitos |
| 4 | HEAD | 40 | Faros |
| 5 | F / PUMP | 30 | Bomba de combustible |
| 6 | – | – | – |
| 7 | ABS 1 | 30 | ABS, DSC |
| 8 | ABS 2 | 20 | ABS, DSC |
| 9 | ENGINE | 30 | Para proteger varios circuitos |
| 10 | INJECTOR | 30 | Inyección de combustible |
| 11 | IG KEY 1 | 30 | Encendido |
| 12 | STARTER | 20 | Relé de arranque |
| 13 | IG KEY 2 | 30 | Encendido |
| 14 | – | – | – |
| 15 | HEATER | 40 | Motor del ventilador |
| 16 | – | – | – |
| 17 | DEFOG | 40 | Desempañador de la ventana trasera |
| 18 | AUDIO | 30 | Sistema de audio
(modelo equipado con BOSE Sound System) |
| 19 | ABS IG | 10 | ABS |
| 20 | FOG | 15 | Faros antiniebla delanteros |
| 21 | HORN | 15 | Bocina |
| 22 | DRL | 10 | DRL * |
| 23 | H / CLEAN | 20 | – |
| 24 | ITP | 15 | Válvula reguladora eléctrica |
| 25 | – | – | – |
| 26 | A / C MAG | 10 | Aire acondicionado |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | P.OUTLET | 15 | Toma de corriente |
| 30 | ENG + B | 10 | PCM |
| 31 | ROOM | 15 | Luces interiores |
| 32 | – | – | – |
| 33 | ENG BAR 3 | 10 | Sensores O2 |
| 34 | – | – | – |
| 35 | ENG BAR 1 | 15 | Para proteger varios circuitos |
| 36 | ENG BAR 2 | 10 | PCM;
Bomba de combustible. |
| * Algunos modelos | |||
Bloque de fusibles (lado del pasajero)
| Posición | Descripción | Amp [A] | Descripción |
| 37 | D / LOCK 2 | 15 | Sistema de doble cierre * |
| 38 | STOP LAMP/HORN | 10 | Luz de freno;
Bocina. |
| 39 | HEAD HIGH L | 10 | Luces altas (izquierda) |
| 40 | HEAD HIGH R | 10 | Luces altas (derecha) |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | CIGAR | 15 | Encendedor de cigarrillos |
| 44 | RADIO | 7,5 | Sistema de audio |
| 45 | MIRROR | 10 | Espejo con ajuste eléctrico * |
| 46 | TAIL R | 7,5 | Luces traseras (derecha);
Iluminación de posición (derecha); Iluminación de la matrícula. |
| 47 | OBD | 10 | Para proteger varios circuitos |
| 48 | – | – | – |
| 49 | TR / LOCK | – | – |
| 50 | – | – | – |
| 51 | – | – | – |
| 52 | SUN ROOF | 20 | Techo corredizo * |
| 53 | WASHER | 20 | Limpiaparabrisas y lavaparabrisas delanteros |
| 54 | – | – | – |
| 55 | P / WIND R | – | – |
| 56 | P / WIND L. | – | – |
| 57 | ALARM | – | – |
| 58 | M / DEF | 7,5 | Desempañador de espejo * |
| 59 | – | – | – |
| 60 | HEAD LOW R | 15 | Luces de cruce (derecha);
Ajuste de luces * |
| 61 | HEAD LOW L | 15 | Luces de cruce (izquierda) |
| 62 | – | – | – |
| 63 | – | – | – |
| 64 | – | – | – |
| 65 | SAS | 10 | Sistema de seguridad adicional |
| 66 | METER | 10 | Juego de indicadores;
Sistema de inmovilización. |
| 67 | IGNITION | 20 | ABS *;
DSC *; Dirección asistida. |
| 68 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas delantero |
| 69 | ENGINE | 20 | Para proteger varios circuitos |
| 70 | IG SIG | 10 | Limpiaparabrisas automático *;
Interruptor de ventana *. |
| 71 | SAS 2 | 7,5 | Sensor de peso del asiento |
| 72 | – | – | – |
| 73 | – | – | – |
| 74 | SEAT WARM | 20 | Calefacción de asiento * |
| 75 | D / LOCK 1 | 25 | Cierre eléctrico de puertas * |
| 76 | A / C | 10 | Aire acondicionado *;
Unidad de control de calefacción. |
| 77 | P / WIND L. | 30 | Ventana eléctrica (izquierda) * |
| 78 | P / WIND R | 30 | Ventana eléctrica (derecha) * |
| 79 | BACK | 10 | Luces de marcha atrás |
| 80 | SUN ROOF | 7,5 | Techo corredizo * |
| 81 | TAIL L | 7,5 | Luces traseras (izquierda);
Iluminación de posición (izquierda). |
| 82 | ILLUMI | 7,5 | Iluminación |
| 83 | – | – | – |
| 84 | – | – | – |
| 85 | – | – | – |
| 86 | – | – | – |
| * Algunos modelos | |||
Mazda 3 (2010) – esquema de la caja de fusibles
Año de fabricación: 2010.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 3 (2010) es el fusible 14 en la caja de fusibles del lado del pasajero.
Bloque de fusibles (compartimento del motor)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | FAN 2 | – | – |
| 2 | ENG MAIN | 40 | Unidad de control del motor |
| 3 | BTN 1 | 50 | Para la protección de varios circuitos |
| 4 | A / C MAG | 7,5 | Aire acondicionado |
| 5 | H / L HI | 20 | Faros con luces altas |
| 6 | FOG | 15 | Faros antiniebla* |
| 7 | H/L WASH | – | – |
| 8 | SUNROOF | 15 | Techo corredizo * |
| 9 | F.DEF RH | – | – |
| 10 | F.DEF LH | – | – |
| 11 | FAN 1 | 40 | Ventilador de refrigeración |
| 12 | ROOM | 15 | Iluminación interior |
| 13 | TCM | 15 | TCM * |
| 14 | DSC | 20 | Sistema de control de estabilidad dinámica * |
| 15 | BTN 2 | 7,5 | Para la protección de varios circuitos |
| 16 | AT PUMP | – | – |
| 17 | HEATER | 40 | Calefactor |
| 18 | INJ | – | – |
| 19 | R.DEF | 30 | Desempañador de la ventana trasera |
| 20 | IGKEY 2 | 40 | Para proteger varios circuitos |
| 21 | IGKEY 1 | 40 | Para proteger varios circuitos |
| 22 | HORN | 15 | Bocina |
| 23 | STOP | 15 | Luces de freno |
| 24 | ENG + B | 10 | Sistema de control del motor |
| 25 | FUEL PUMP | 25 | Sistema de alimentación |
| 26 | ABS | 40 | ABS |
| 27 | SEAT WARM | 20 | Calefacción de asiento * |
| 28 | EHPAS | 80 | Dirección asistida electrohidráulica |
| 29 | – | – | – |
| 30 | ABS IG | 7,5 | ABS |
| 31 | – | – | – |
| 32 | H / L LO RH | 15 | Luces de cruce delanteras (derecha) |
| 33 | H / L LO LH | 15 | Luces de cruce delanteras (izquierda) |
| 34 | ILLUM | 7,5 | Iluminación del panel de instrumentos |
| 35 | TAIL | 15 | Faro trasero |
| 36 | ENG INJ | 15 | Sistema de control del motor |
| 37 | ENG BAR | 15 | PCM |
| 38 | ENG BAR 2 | 20 | PCM |
| 39 | ETV | 15 | Válvula reguladora eléctrica |
| * Algunos modelos | |||
Bloque de fusibles (lado del pasajero)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | BOSE | 30 | Modelo equipado con Bose® Sound System * |
| 2 | P30 SEAT | 30 | Asiento eléctrico * |
| 3 | P.WIND | 30 | Ventana eléctrica |
| 4 | D LOCK | 25 | Motor de cierre de puerta |
| 5 | – | – | – |
| 6 | – | – | – |
| 7 | ESCL | 15 | Bloqueo electrónico de la dirección * |
| 8 | SAS | 15 | Airbag |
| 9 | – | – | – |
| 10 | HAZARD | 15 | Luces de emergencia |
| 11 | METER | 15 | Para proteger varios circuitos |
| 12 | OUTLET | 15 | Toma de accesorios |
| 13 | R WIPER | 15 | Limpiaparabrisas trasero* |
| 14 | CIGAR | 15 | Encendedor de cigarrillos |
| 15 | – | – | – |
| 16 | HEATER | 10 | Motor del ventilador |
| 17 | MIRROR | 10 | Control del espejo |
| 18 | ST SIG | 10 | Señal del motor de arranque |
| 19 | – | – | – |
| 20 | AUDIO | 7,5 | Sistema de audio |
| 21 | M.DEF | 7,5 | Desempañador de espejo * |
| 22 | AFS | 7,5 | Sistema de iluminación adaptativa * |
| 23 | – | – | – |
| 24 | ENG | 20 | Sistema de gestión del motor |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | – | – | – |
| 30 | P.WIND | 25 | Ventana eléctrica |
| 31 | – | – | – |
| 32 | F WIPER | 25 | Limpiaparabrisas y lavaparabrisas delantero |
| 33 | – | – | – |
| 34 | – | – | – |
| * Algunos modelos | |||
Mazda 3 (2011) – diagrama de fusibles
Año de fabricación: 2011.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 3 (2012-2013) es el fusible 14 en el panel de fusibles del lado del pasajero.
Bloque de fusibles (compartimento del motor)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | FAN 2 | 40 | Ventilador de refrigeración * |
| 2 | ENG MAIN | 40 | Sistema de gestión del motor |
| 3 | BTN 1 | 50 | Para la protección de varios circuitos |
| 4 | A / C MAG | 7,5 | Aire acondicionado |
| 5 | H / L HI | 20 | Luces principales |
| 6 | FOG | 15 | Luces antiniebla* |
| 7 | H/L WASH | – | – |
| 8 | SUNROOF | 15 | Techo solar * |
| 9 | F.DEF RH | – | – |
| 10 | F.DEF LH | – | – |
| 11 | FAN 1 | 40 | Ventilador de refrigeración |
| 12 | ROOM | 15 | Iluminación interior |
| 13 | TCM | 15 | TCM * |
| 14 | DSC | 20 | Sistema de control dinámico de estabilidad * |
| 15 | BTN 2 | 7,5 | Para la protección de varios circuitos |
| 16 | AT PUMP | – | – |
| 17 | HEATER | 40 | Aire acondicionado |
| 18 | INJ | 30 | Inyector* |
| 19 | R.DEF | 30 | Desempañador de la ventana trasera |
| 20 | IGKEY 2 | 40 | Para la protección de varios circuitos |
| 21 | IGKEY 1 | 40 | Para la protección de varios circuitos |
| 22 | HORN | 15 | Bocina |
| 23 | STOP | 15 | Luces de freno |
| 24 | ENG + B | 10 | Sistema de gestión del motor |
| 25 | FUEL PUMP | 25 | Sistema de alimentación |
| 26 | ABS | 40 | ABS |
| 27 | SEAT WARM | 20 | Calefacción de asiento * |
| 28 | EHPAS | 80 | Dirección asistida electrohidráulica |
| 29 | – | – | – |
| 30 | ABS IG | 7,5 | ABS |
| 31 | SWS | 7,5 | Airbag |
| 32 | H / L LO RH | 15 | Luces antiniebla (derecha) |
| 33 | H / L LO LH | 15 | Luces antiniebla (izquierda) |
| 34 | ILLUM | 7,5 | Iluminación del panel de instrumentos |
| 35 | TAIL | 15 | Luz trasera |
| 36 | ENG INJ | 15 | Sistema de gestión del motor |
| 37 | ENG BAR | 15 | PCM |
| 38 | ENG BAR 2 | 20 | PCM |
| 39 | ETV | 15 | Válvula reguladora eléctrica |
| * Algunos modelos | |||
Bloque de fusibles (lado del pasajero)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | BOSE | 30 | Modelo equipado con sistema de sonido Bose® * |
| 2 | P30 SEAT | 30 | Asiento eléctrico * |
| 3 | P.WIND | 30 | Ventana eléctrica |
| 4 | D LOCK | 25 | Motor de bloqueo de puerta |
| 5 | – | – | – |
| 6 | – | – | – |
| 7 | ESCL | – | – |
| 8 | SAS | 15 | Airbag |
| 9 | – | – | – |
| 10 | HAZARD | 15 | Luces de emergencia |
| 11 | METER | 15 | Para la protección de varios circuitos |
| 12 | OUTLET | 15 | Toma de accesorios |
| 13 | R WIPER | 15 | Limpiaparabrisas trasero* |
| 14 | CIGAR | 15 | Encendedor de cigarrillos |
| 15 | – | – | – |
| 16 | HEATER | 10 | Aire acondicionado |
| 17 | MIRROR | 10 | Control del espejo |
| 18 | ST SIG | 10 | Señal del motor de arranque |
| 19 | – | – | – |
| 20 | AUDIO | 7,5 | Sistema de audio |
| 21 | M.DEF | 7,5 | Desempañador de espejo * |
| 22 | AFS | 7,5 | Sistema de iluminación frontal adaptativa * |
| 23 | – | – | – |
| 24 | ENG | 20 | Sistema de gestión del motor |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | – | – | – |
| 30 | P.WIND | 25 | Ventana eléctrica |
| 31 | – | – | – |
| 32 | F WIPER | 25 | Limpiaparabrisas y lavaparabrisas delantero |
| 33 | – | – | – |
| 34 | – | – | – |
| * Algunos modelos | |||
Mazda 3 (2012-2013) – diagrama de la caja de fusibles
Año de fabricación: 2012, 2013.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 3 (2012-2013) es el fusible 14 en la caja de fusibles del lado del pasajero.

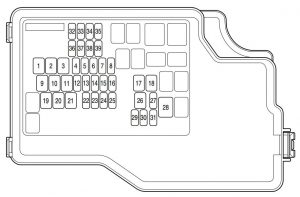

Bloque de fusibles (compartimento del motor)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | DCDC * 1 | – | – |
| FAN 2*2 | 40 | Ventilador de refrigeración * | |
| 2 | ENG MAIN | 40 | Sistema de gestión del motor |
| 3 | BTN 1 | 50 | Para la protección de varios circuitos |
| 4 | A / C MAG | 7,5 | Aire acondicionado |
| 5 | H / L HI | 20 | Luces altas |
| 6 | FOG | 15 | Luces antiniebla* |
| 7 | H/L WASH | – | – |
| 8 | SUNROOF | 15 | Techo solar * |
| 9 | HEATER*1 | 40 | Aire acondicionado |
| F.DEF RH * 2 | – | – | |
| 10 | EVVT * 1 | 20 | Sistema de gestión del motor |
| F.DEF LH * 2 | – | – | |
| 11 | FAN 1 | 40 | Ventilador de refrigeración * |
| 12 | ROOM | 15 | Iluminación interior |
| 13 | TCM | 15 | Sistema de gestión del motor * |
| 14 | DSC | 20 | Sistema de control dinámico de estabilidad * |
| 15 | BTN 2 | 7,5 | Para la protección de varios circuitos |
| 16 | AT PUMP | – | – |
| 17 | PTC * 1 | – | – |
| HEATER*2 | 40 | Aire acondicionado | |
| 18 | INJ | 30 | Sistema de gestión del motor * |
| 19 | R.DEF | 30 | Desempañador de la ventana trasera |
| 20 | IGKEY 2 | 40 | Para la protección de varios circuitos |
| 21 | IGKEY 1 | 40 | Para la protección de varios circuitos |
| 22 | HORN | 15 | Bocina |
| 23 | STOP | 15 | Luces de freno |
| 24 | ENG + B | 10 | Sistema de gestión del motor |
| 25 | FUEL PUMP | 25 | Sistema de alimentación |
| 26 | ABS | 40 | ABS |
| 27 | SEAT WARM | 20 | Calefacción de asientos * |
| 28 | EHPAS | 80 | Dirección asistida |
| 29 | – | – | – |
| 30 | ABS IG | 7,5 | ABS |
| 31 | SWS | 7,5 | Airbag |
| 32 | H / L LO RH | 15 | Luces antiniebla (derecha) |
| 33 | H / L LO LH | 15 | Luces antiniebla (izquierda) |
| 34 | ILLUM | 7,5 | Iluminación del panel de instrumentos |
| 35 | TAIL | 15 | Luces traseras;
Luces de posición; Iluminación de la matrícula. |
| 36 | ENG INJ | 15 | Sistema de gestión del motor |
| 37 | ENG BAR | 15 | Sistema de gestión del motor |
| 38 | ENG INJ * 1 | Sistema de gestión del motor | |
| ENG BAR 2*2 | 20 | Sistema de gestión del motor | |
| 39 | EHPAS IG * 1 | – | – |
| ETV * 2 | 15 | Sistema de gestión del motor | |
| * Algunos modelos
* 1 SKYACTIV-G 2.0 * 2 MZR 2.0, MZR 2.3 DISI Turbo y MZR 2.5 |
|||

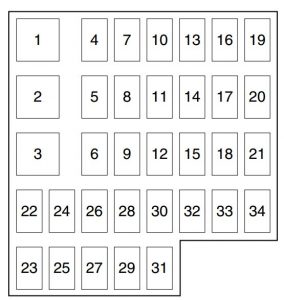

Bloque de fusibles (lado del pasajero)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | BOSE | – | – |
| 2 | P SEAT | 30 | Asiento eléctrico * |
| 3 | P.WIND | 30 | Ventana eléctrica |
| 4 | D LOCK | 25 | Motor de bloqueo de puerta |
| 5 | – | – | – |
| 6 | – | – | – |
| 7 | ESCL | – | – |
| 8 | SAS | 15 | Airbag |
| 9 | – | – | – |
| 10 | HAZARD | 15 | Luces de emergencia;
Intermitentes. |
| 11 | METER | 15 | Panel de instrumentos |
| 12 | OUTLET | 15 | Toma de accesorios |
| 13 | R WIPER | 15 | Limpiaparabrisas y lavaparabrisas trasero * |
| 14 | CIGAR | 15 | Toma de accesorios;
Encendedor de cigarrillos. |
| 15 | – | – | – |
| 16 | HEATER | 10 | Aire acondicionado |
| 17 | MIRROR | 10 | Control del espejo |
| 18 | ST SIG | 10 | Sistema de control del motor |
| 19 | – | – | – |
| 20 | AUDIO | 7,5 | Sistema de audio |
| 21 | M.DEF | 7,5 | Desempañador de espejo * |
| 22 | AFS | 7,5 | Sistema de iluminación frontal adaptativa * |
| 23 | – | – | – |
| 24 | ENG | 20 | Sistema de control del motor |
| 25 | – | – | – |
| 26 | METER2 | – | – |
| 27 | – | – | – |
| 28 | AUDIO2 | – | – |
| 29 | – | – | – |
| 30 | P.WIND | 25 | Ventana eléctrica |
| 31 | – | – | – |
| 32 | F WIPER | 25 | Limpiaparabrisas y lavaparabrisas delantero |
| 33 | BOSE 2 | 25 | Modelo equipado con sistema de sonido Bose® * |
| 34 | – | – | – |
| * Algunos modelos | |||
Mazda 3 (2014) – diagrama de fusibles
Año de fabricación: 2014, 2015.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 3 (2014) es el fusible 11 en la caja de fusibles de la izquierda.
Bloque de fusibles (compartimento del motor)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | FOG | 15 | Faros antiniebla * |
| 2 | H / L HI | 20 | Faros de carretera * |
| 3 | H / CLEAN | 20 | – |
| 4 | STOP | 10 | Luces de freno |
| 5 | ROOM | 15 | Luz interior |
| 6 | ENG + B | 7,5 | Sistema de control del motor |
| 7 | FUEL WARM | – | – |
| 8 | HAZARD | 25 | Luces de emergencia;
Intermitentes. |
| 9 | ABS / DSCS | 30 | ABS;
Sistema de control dinámico de estabilidad. |
| 10 | METER2 | 7,5 | – |
| 11 | AUDIO2 | 7,5 | Sistema de audio |
| 12 | BOSE | 25 | Modelo equipado con sistema de sonido Bose ® * |
| 13 | AUDIO1 | 15 | Sistema de audio |
| 14 | FUEL PUMP | 15 | Sistema de alimentación |
| 15 | HID R DRL | 15 | Faro (derecho) * 1;
Luces diurnas |
| 16 | AT PUMP | 15 | – |
| 17 | HORN | 15 | Bocina |
| 18 | TAIL | 15 | Luces traseras;
Luces de matrícula; Luces de estacionamiento; Luces de posición delanteras. |
| 19 | CNG | – | – |
| 20 | AT | 15 | Sistema de control del motor |
| 21 | R.WIPER | 15 | Limpiaparabrisas trasero * |
| 22 | A / C | 7,5 | Aire acondicionado |
| 23 | ENGINE3 | 15 | Sistema de gestión del motor |
| 24 | ENGINE2 | 15 | Sistema de gestión del motor |
| 25 | ENGINE1 | 15 | Sistema de gestión del motor |
| 26 | GLOW SIG | 5 | – |
| 27 | EVVT | 20 | Sistema de gestión del motor |
| 28 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas delantero |
| 29 | DCDC REG | – | – |
| 30 | – | – | – |
| 31 | ADD FAN DE | – | – |
| 32 | P.WINDOW1 | 30 | Elevalunas eléctricos |
| 33 | H / LOW R | 15 | Luces antiniebla (derecha) * 2 |
| 34 | H/L LOW L HID L | 15 | Faro (izquierda) * 1;
Faro antiniebla (izquierda) * 2 |
| 35 | METER1 | 10 | Instrumento de medición |
| 36 | IG2 | 30 | Para la protección de varios circuitos |
| 37 | – | – | – |
| 38 | FAN DE | – | – |
| 39 | DCDC DE | – | – |
| 40 | SRS1 | 7,5 | Airbag |
| 41 | ENGINE. IG1 | 15 | Sistema de gestión del motor |
| 42 | C / U IG1 | 15 | Para la protección de varios circuitos |
| 43 | – | – | – |
| * 1 Con luces de xenón
* 2 Con luces halógenas |
|||
Bloque de fusibles (lado izquierdo)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | P.SEAT D | 30 | Asiento eléctrico * |
| 2 | D LOCK | 25 | Motor de bloqueo de puerta |
| 3 | P.WINDOW2 | 25 | Elevalunas eléctricos |
| 4 | SEAT WARM | 20 | Calefacción de asiento * |
| 5 | R.OUTLET3 | 15 | Toma de accesorios |
| 6 | SRS2 / ESCL | 15 | Sensor de peso del asiento * |
| 7 | SUNROOF | 10 | Techo solar * |
| 8 | M.DEF | 7,5 | Desempañador de espejo * |
| 9 | R.OUTLET1 | – | – |
| 10 | MIRROR | 7,5 | Control del espejo |
| 11 | F.OUTLET | 15 | Toma de accesorios
Encendedor de cigarrillos; |
| 12 | AT IND | 7,5 | Indicador de cambio AT |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| * Algunos modelos | |||
Mazda 3 (2015-2016) – diagrama de fusibles del compartimento del motor
Año de fabricación: 2015, 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 3 (2015-2016) es el fusible 11 en la caja de fusibles de la izquierda.
Bloque de fusibles (compartimento del motor)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | FOG | 15 | Faros antiniebla * |
| 2 | H / L HI | 20 | Faros de carretera * |
| 3 | H / CLEAN | 20 | – |
| 4 | STOP | 10 | Luces de freno |
| 5 | ROOM | 15 | Iluminación interior |
| 6 | ENG + B | 7,5 | Sistema de control del motor |
| 7 | FUEL WARM | – | – |
| 8 | HAZARD | 25 | Luces de emergencia;
Intermitentes. |
| 9 | ABS / DSCS | 30 | ABS;
Sistema de control dinámico de estabilidad. |
| 10 | METER2 | 7,5 | – |
| 11 | AUDIO2 | 7,5 | Sistema de audio |
| 12 | BOSE | 25 | Modelo equipado con sistema de sonido Bose ® * |
| 13 | AUDIO1 | 15 | Sistema de audio |
| 14 | FUEL PUMP | 15 | Sistema de alimentación |
| 15 | HID R DRL | 15 | Faro (derecho) * 1;
Luces diurnas |
| 16 | AT PUMP | 15 | – |
| 17 | HORN | 15 | Bocina |
| 18 | TAIL | 15 | Luces traseras;
Luces de matrícula; Luces de estacionamiento; Luces de posición delanteras. |
| 19 | CNG | – | – |
| 20 | AT | 15 | Sistema de control del motor |
| 21 | R.WIPER | 15 | Limpiaparabrisas trasero * |
| 22 | A / C | 7,5 | Aire acondicionado |
| 23 | ENGINE3 | 15 | Sistema de gestión del motor |
| 24 | ENGINE2 | 15 | Sistema de gestión del motor |
| 25 | ENGINE1 | 15 | Sistema de gestión del motor |
| 26 | GLOW SIG | 5 | – |
| 27 | EVVT | 20 | Sistema de gestión del motor |
| 28 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas delantero |
| 29 | DCDC REG | – | – |
| 30 | – | – | – |
| 31 | ADD FAN DE | – | – |
| 32 | P.WINDOW1 | 30 | Elevalunas eléctricos |
| 33 | H / LOW R | 15 | Luces principales (derecha) * 2 |
| 34 | H/L LOW L HID L | 15 | Faro principal (izquierda) * 1;
Luz antiniebla (izquierda) * 2 |
| 35 | METER1 | 10 | Panel de instrumentos |
| 36 | IG2 | 30 | Para la protección de varios circuitos |
| 37 | – | – | – |
| 38 | FAN DE | – | – |
| 39 | DCDC DE | – | – |
| 40 | SRS1 | 7,5 | Airbag |
| 41 | ENGINE. IG1 | 15 | Sistema de gestión del motor |
| 42 | C / U IG1 | 15 | Para la protección de varios circuitos |
| 43 | – | – | – |
| * 1 Con luces de xenón
* 2 Con luces halógenas |
|||
Bloque de fusibles (lado izquierdo)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | P.SEAT D | 30 | Asiento eléctrico * |
| 2 | D LOCK | 25 | Motor de bloqueo de puerta |
| 3 | P.WINDOW2 | 25 | Elevalunas eléctricos |
| 4 | SEAT WARM | 20 | Calefacción de asiento * |
| 5 | R.OUTLET3 | 15 | Toma de accesorios |
| 6 | SRS2 / ESCL | 15 | Sensor de peso del asiento * |
| 7 | SUNROOF | 10 | Techo solar * |
| 8 | M.DEF | 7,5 | Calentador de espejo * |
| 9 | R.OUTLET1 | – | – |
| 10 | MIRROR | 7,5 | Control del espejo |
| 11 | F.OUTLET | 15 | Toma de accesorios
Encendedor de cigarrillos; |
| 12 | AT IND | 7,5 | Indicador de cambio de marcha AT |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| * Algunos modelos | |||
Mazda 3 (2017) – diagrama de fusibles
Año de fabricación: 2017.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 3 (2017) es el fusible 11 en la caja de fusibles de la izquierda.
Bloque de fusibles (compartimento del motor)
| Posición | Descripción | Amperaje [A] | Descripción |
| 1 | FOG | 15 | Faros antiniebla * |
| 2 | H / L HI | 20 | Faros de carretera * |
| 3 | H / CLEAN | 20 | – |
| 4 | STOP | 10 | Luces de freno |
| 5 | ROOM | 15 | Luz interior |
| 6 | ENG + B | 7,5 | Sistema de gestión del motor |
| 7 | FUEL WARM | – | – |
| 8 | HAZARD | 25 | Luces de emergencia;
Intermitentes. |
| 9 | ABS / DSCS | 30 | ABS;
Sistema de control dinámico de estabilidad |
| 10 | METER2 | 7,5 | – |
| 11 | AUDIO2 | 7,5 | Sistema de audio |
| 12 | BOSE | 25 | Modelo equipado con sistema de sonido Bose ® * |
| 13 | AUDIO1 | 15 | Sistema de audio |
| 14 | FUEL PUMP | 15 | Sistema de alimentación |
| 15 | HID R DRL | 15 | Faro (derecho) * 1;
Luces diurnas |
| 16 | AT PUMP | 15 | – |
| 17 | HORN | 15 | Bocina |
| 18 | TAIL | 15 | Luces traseras;
Luces de matrícula; Iluminación de estacionamiento; Luces de posición delanteras. |
| 19 | ST HEATER | 15 | Volante calefactado * |
| 20 | W | 15 | Sistema de gestión del puente del motor |
| 21 | R.WIPER | 15 | Limpiaparabrisas trasero * |
| 22 | A / C | 7,5 | Aire acondicionado |
| 23 | ENGINE3 | 15 | Sistema de gestión del motor |
| 24 | ENGINE2 | 15 | Sistema de gestión del motor |
| 25 | ENGINE3 | 15 | Sistema de gestión del motor |
| 26 | GLOW SIG | 5 | – |
| 27 | EVVT | 20 | Sistema de gestión del motor |
| 28 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas delantero |
| 29 | DCDC REG | 30 | – |
| 30 | EPB L FUEL.P2 | 30 | Freno de estacionamiento eléctrico (EPB) (izquierda) |
| 31 | ADD FAN DE | 40 | – |
| 32 | P.WINDOW1 | 30 | Elevalunas eléctricos |
| 33 | H / LOW R | 15 | Luces principales (derecha) * 2 |
| 34 | H/L LOW L HID L | 15 | Faro (izquierda) * 1;
Faro de luz baja (izquierda) * 2 |
| 35 | METER1 | 10 | Instrumento de medición |
| 36 | IG2 | 30 | Para la protección de varios circuitos |
| 37 | EPB R LPG | 30 | Freno de estacionamiento eléctrico (EPB) (derecha) * |
| 38 | FUEL.P3 FAN DE | 40 | – |
| 39 | DCDC DE | 40 | – |
| 40 | SRS1 | 7,5 | Airbag |
| 41 | ENGINE. IG1 | 15 | Sistema de gestión del motor |
| 42 | C / U IG1 | 15 | Para la protección de varios circuitos |
| 43 | METER3 | 10 | – |
| * 1 Con luces de xenón
* 2 Con luces halógenas |
|||
Bloque de fusibles (lado izquierdo)
| Posición | Descripción | Amperaje [A] | Descripción |
| 1 | P.WINDOW3 P.SEAT D | 30 | Asiento eléctrico * |
| 2 | D LOCK | 25 | Motor de bloqueo de puerta |
| 3 | P.WINDOW2 | 25 | Elevalunas eléctricos |
| 4 | SEAT WARM | 20 | Calefacción de asiento * |
| 5 | R.OUTLET3 | 15 | Toma de accesorios |
| 6 | SRS2 / ESCL | 15 | Airbag |
| 7 | SUNROOF | 10 | Techo solar * |
| 8 | M.DEF | 7,5 | Calentador de espejo * |
| 9 | R.OUTLET1 | 15 | – |
| 10 | MIRROR | 7,5 | Control del espejo |
| 11 | F.OUTLET | 15 | Toma de accesorios |
| 12 | W IND | 7,5 | Indicador de cambio de marcha AT |
| 13 | SRS1 | 7,5 | – |
| 14 | METER1 | 10 | – |
| 15 | C / U IG1 | 15 | – |
| * Algunos modelos | |||
Mazda 3 (2019-2020) – diagrama de fusibles
Año de fabricación: 2019, 2020.
Fusibles del encendedor de cigarrillos (toma de corriente): F15 y F30 en la caja de fusibles del compartimento del motor.

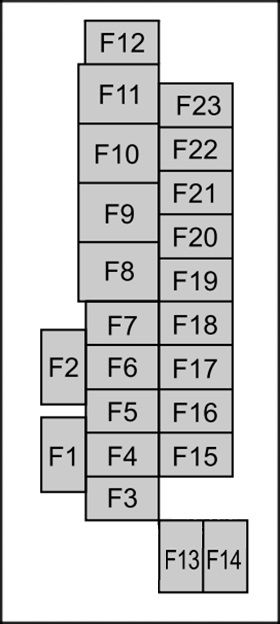

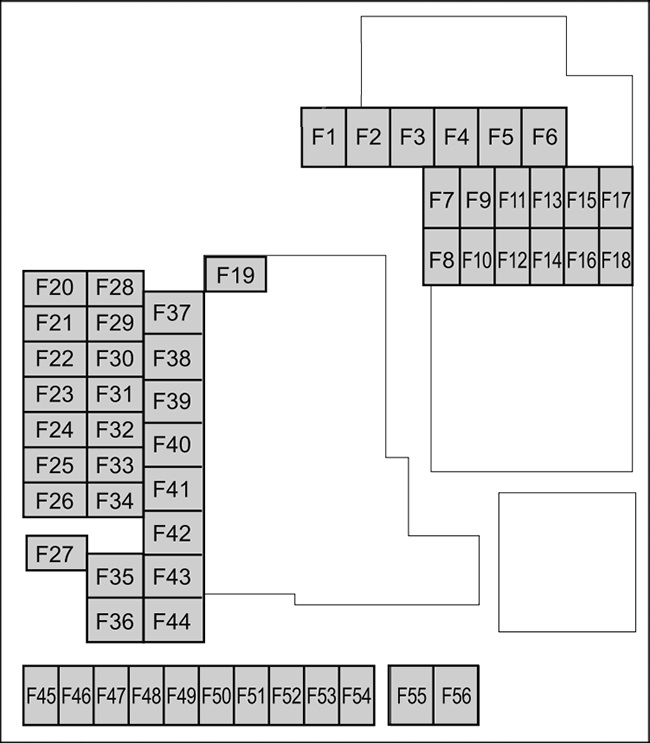

Diagrama de fusibles en la cabina

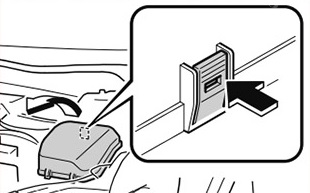

Ubicación de la caja de fusibles
Se encuentra en el lado izquierdo del vehículo, detrás de la cubierta.
Diagrama de la caja de fusibles
Asignación de fusibles en la cabina (2019, 2020)
| Nº | Amp [A] | Descripción |
|---|---|---|
| Nº | Amp [A] | Descripción |
| F1 | – | No se utiliza |
| F2 | – | No se utiliza |
| F3 | – | No se utiliza |
| F4 | 15 A | Cerraduras eléctricas de las puertas (conductor) |
| F5 | 15 A | Cerraduras eléctricas de las puertas (pasajero) |
| F6 | – | No se utiliza |
| F7 | – | No se utiliza |
| F8 | – | No se utiliza |
| F9 | 30 A | Elevalunas eléctricos (control) |
| F10 | 30 A | Elevalunas eléctricos (pasajero) |
| F11 | 30 A | Asiento eléctrico (conductor) (algunos modelos) |
| Nº | Amp [A] | Descripción |
|---|---|---|
| F12 | – | No se utiliza |
| F13 | 15 A | Audio |
| F14 | – | No se utiliza |
| F15 | 15 A | Cerradura de la puerta trasera |
| F 16 | 15 A | Iluminación |
| F17 | 10 A | Luces de freno |
| F18 | 10 A | Luces traseras |
| F19 | 10 A | Intermitentes traseros |
| F20 | 10 A | Luces traseras |
| F21 | 10 A | Luces traseras |
| F22 | 7,5 A | Bloqueo eléctrico de la dirección (algunos modelos) |
| F23 | – | No se utiliza |
Diagrama de fusibles en el compartimento del motor
Ubicación de la caja de fusibles
Diagrama de la caja de fusibles
Asignación de fusibles en el compartimento del motor (2019, 2020)
| Nº | Amp [A] | Descripción |
|---|---|---|
| Nº | Amp [A] | Descripción |
| F1 | – | No se utiliza |
| F2 | 20 A | Calentador del parabrisas (algunos modelos) |
| F3 | 30 A | Sistema de gestión del motor |
| F3 | 20 A | No se utiliza |
| F4 | 20 A | S-VT |
| F5 | 40 A | Sistema de gestión del motor |
| F6 | 20 A | No se utiliza |
| F7 | 15 A | No se utiliza |
| F7 | 20 A | Bomba de combustible |
| F8 | 15 A | Sistema de gestión del motor |
| F9 | 15 A | Sistema de gestión de la transmisión (algunos modelos) |
| F10 | 15 A | Sistema de gestión del motor |
| F11 | 7,5 A | Aire acondicionado |
| F12 | 15 A | Sistema de gestión del motor |
| F13 | 15 A | No se utiliza |
| F14 | 20 A | Calefacción de los asientos delanteros (algunos modelos) |
| F15 | 20 A | No se utiliza |
| F 16 | 15 A | Para la protección de varios circuitos |
| F17 | – | No se utiliza |
| F18 | 15 A | Toma de accesorios |
| F19 | 60 A | Sistema de asistencia a la dirección |
| F20 | 15 A | Faro (izquierda) 1 |
| F21 | 15 A | Faro (derecha) 1 |
| F22 | 15 A | Para la protección de varios circuitos |
| F23 | 30 A | ABS;
Sistema de control dinámico de estabilidad (EPS). |
| F24 | 15 A | Faro (izquierda) 2 |
| F25 | 15 A | Faro (derecha) 2 |
| F26 | 7,5 A | Diagnóstico a bordo |
| Nº | Amp [A] | Descripción |
|---|---|---|
| F27 | 25 A | Para la protección de varios circuitos |
| F28 | 25 A | Para la protección de varios circuitos |
| F29 | 15 A | Limpiaparabrisas |
| F30 | 15 A | Toma de accesorios |
| F31 | 15 A | Bocina |
| F32 | – | No se utiliza |
| F33 | – | No se utiliza |
| F34 | – | No se utiliza |
| F35 | 50A | ABS;
Sistema de control dinámico de estabilidad. |
| F36 | – | No se utiliza |
| F37 | 40 A | Calentador de la ventana trasera |
| F38 | 50 A | Para la protección de varios circuitos |
| F39 | – | No se utiliza |
| F40 | 40 A | Aire acondicionado |
| F41 | – | No se utiliza |
| F42 | 20 A | Limpiaparabrisas |
| F43 | 30 A | Ventilador de refrigeración |
| F44 | 30 A | Para la protección de varios circuitos |
| F45 | 10 A | Sistema de control del motor |
| F46 | 15 A | Audio |
| F47 | 15 A | Para la protección de varios circuitos |
| F48 | 7,5 A | Airbag |
| F49 | 15 A | Juego de intermitentes |
| F50 | 15 A | Iluminación interior |
| F51 | 25 A | Sistema de audio |
| F52 | 10 A | Techo solar (algunos modelos) |
| F53 | 15 A | Sistema de control del motor |
| F54 | 15 A | i-ACTIVSENSE |
| F55 | 50 A | No se utiliza |
| F56 | 50 A | No se utiliza |
Acerca del Mazda 3 (2004-2020)
El Mazda 3, lanzado en 2004, es un popular automóvil compacto conocido por su diseño deportivo y fiabilidad. Este modelo está disponible en varias versiones de carrocería, incluyendo sedán y hatchback, y ofrece una amplia gama de opciones de motor, que incluyen motores de gasolina y diésel con diferentes potencias. El Mazda 3 es valorado por sus características de conducción, comodidad y tecnologías modernas, que incluyen funciones de seguridad avanzadas y sistemas de infoentretenimiento. A lo largo de los años, ha pasado por varias actualizaciones que han mejorado su rendimiento, eficiencia y apariencia general.
Diagrama de la caja de fusibles del Mazda 3
Esta página muestra el diagrama de la caja de fusibles para el modelo Mazda 3, que es esencial para identificar y reemplazar los fusibles. Las ubicaciones típicas de la caja de fusibles para este automóvil son debajo del capó y en el interior del vehículo, generalmente cerca del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y el correcto funcionamiento del vehículo, por lo que es importante conocer su disposición y funciones.
