Mazda 2 (2011-2019) – Caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Mazda 2 (2011–2019), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Mazda 2 (2011) – esquema de fusibles
Año de fabricación: 2011.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 2 (2011) es el fusible 3 en el panel de fusibles de la izquierda.

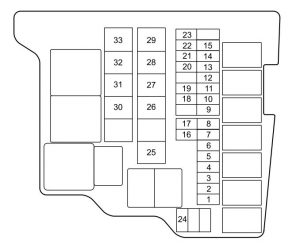

Bloque de fusibles (compartimento del motor)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | |||
| 2 | BOMBA DE COMBUSTIBLE | 15 | Bomba de combustible |
| 3 | F.FOG | 15 | Faros antiniebla* |
| 4 | P / W | 20 | Elevalunas eléctricos |
| 5 | BOCINA | 10 | Bocina |
| 6 | EGI | 10 | Sistema de gestión del motor |
| 7 | DSC-P | 30 | DSC |
| 8 | DSC-V | 20 | DSC |
| 9 | MAG | 7,5 | Aire acondicionado |
| 10 | TAIL | 15 | Luces traseras;
Luces de estacionamiento; Iluminación de la matrícula. |
| 11 | STOP | 10 | Luces de freno |
| 12 | SWS | 7,5 | Airbag |
| 13 | R.DEF | 20 | Desempañador de la luneta trasera |
| 14 | HAZARD | 10 | Luces de emergencia;
Intermitentes. |
| 15 | D / L | 20 | Cierre centralizado eléctrico |
| 16 | ENG BAR | 15 | Sensor de flujo de aire;
Sistema de gestión del motor |
| 17 | ENG INJ | 15 | Sistema de gestión del motor |
| 18 | |||
| 19 | |||
| 20 | H / L LO RH | 15 | Faro (derecho) |
| 21 | H / L LO LH | 15 | Faro (izquierdo) |
| 22 | |||
| 23 | |||
| 24 | ROOM | 15 | Luz interior |
| 25 | |||
| 26 | IG KEY 1 | 40 | Para proteger varios circuitos |
| 27 | |||
| 28 | FAN 2 | 30 | Ventilador de refrigeración |
| 29 | |||
| 30 | IG KEY 2 | 30 | Para proteger varios circuitos |
| 31 | |||
| 32 | |||
| 33 | VENTILADOR | 30 | Motor del ventilador |
Bloque de fusibles (lado izquierdo)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | TCM | ||
| 2 | ILLUMI | 7,5 | Iluminación del salpicadero |
| 3 | CIGAR | 15 | Toma de corriente para accesorios;
Encendedor de cigarrillos. |
| 4 | MIRROR | 7,5 | Espejo eléctrico |
| 5 | M.DEF | 7,5 | Desempañador de espejos |
| 6 | S.WARM | Calefacción de asientos | |
| 7 | A / C | 7,5 | Aire acondicionado |
| 8 | F.WIP | 20 | Limpiaparabrisas y lavaparabrisas delantero |
| 9 | R.WIP | 10 | Limpiaparabrisas y lavaparabrisas trasero |
| 10 | STARTER | Motor de arranque | |
| 11 | METER 2 | ||
| 12 | ENG | 10 | Sistema de control del motor |
| 13 | METER | 10 | Panel de instrumentos |
| 14 | SAS | 10 | Airbag;
DSC. |
| 15 | AUDIO 3 | ||
| 16 | P / W | 30 | Elevalunas eléctricos |
Mazda 2 (2012) – esquema de fusibles
Año de fabricación: 2012.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 2 (2011) es el fusible 3 en la caja de fusibles de la izquierda.
Bloque de fusibles (compartimento del motor)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | FUEL HEAT | – | – |
| 2 | FUEL PUMP | 15 | Bomba de combustible |
| 3 | F.FOG | 15 | Faros antiniebla* |
| 4 | P / W | 20 | Elevalunas eléctricos |
| 5 | HORN | 10 | Bocina |
| 6 | EGI | 10 | Sistema de gestión del motor |
| 7 | DSC-P | 30 | DSC |
| 8 | DSC-V | 20 | DSC |
| 9 | MAG | 7,5 | Aire acondicionado |
| 10 | TAIL | 15 | Luces traseras;
Luces de posición; Iluminación de la matrícula. |
| 11 | STOP | 10 | Luces de freno |
| 12 | SWS | 7,5 | Airbag |
| 13 | R.DEF | 20 | Desempañador de la luneta trasera |
| 14 | HAZARD | 10 | Luces de emergencia;
Intermitentes. |
| 15 | D / L | 20 | Cierre centralizado eléctrico |
| 16 | EOP | – | – |
| 17 | ENG BAR | 15 | Sistema de gestión del motor |
| 18 | ENG INJ | 15 | Sistema de gestión del motor |
| 19 | ENG INJ2 | – | – |
| 20 | H / L HI RH | – | – |
| 21 | H / L HI LH | – | – |
| 22 | DCDC3 | – | – |
| 23 | H / L LO RH | 15 | Faro (derecho) |
| 24 | H / L LO LH | 15 | Faro (izquierdo) |
| 25 | AUDIO2 | – | – |
| 26 | DSC-V2 | – | – |
| 27 | HORN2 | – | – |
| 28 | METER | – | – |
| 29 | ROOM | 15 | Iluminación interior |
| 30 | GLOW | – | – |
| 31 | EVVT | – | – |
| 32 | IG KEY 1 | 40 | Para proteger varios circuitos |
| 33 | BLOWER | 30 | Motor del ventilador |
| 34 | FAN 2 | 30 | Ventilador de refrigeración |
| 35 | FAN 1 | – | – |
| 36 | INJ | – | – |
| 37 | IG KEY 2 | 30 | Para proteger varios circuitos |
| 38 | 4WD | – | – |
| 39 | ABS DSC-P2 | – | – |
| 40 | BLOWER | 30 | Aire acondicionado |
Bloque de fusibles (lado izquierdo)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | TCM | – | – |
| 2 | ILLUMI | 7,5 | Iluminación del salpicadero |
| 3 | CIGAR | 15 | Toma de corriente;
Encendedor de cigarrillos. |
| 4 | MIRROR | 7,5 | Control del espejo |
| 5 | M.DEF | 7,5 | Desempañador del espejo * |
| 6 | S.WARM | – | – |
| 7 | A / C | 7,5 | Aire acondicionado |
| 8 | F.WIP | 20 | Limpiaparabrisas y lavaparabrisas delantero |
| 9 | R.WIP | 10 | Limpiaparabrisas y lavaparabrisas trasero |
| 10 | STARTER | – | – |
| 11 | METER 2 | – | – |
| 12 | ENG | 10 | Sistema de gestión del motor |
| 13 | METER | 10 | Panel de instrumentos |
| 14 | SAS | 10 | Airbag;
DSC. |
| 15 | AUDIO 3 | – | – |
| 16 | P / W | 30 | Elevalunas eléctricos |
Mazda 2 (2013) – esquema de fusibles
Año de fabricación: 2013.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 2 (2013) es el fusible 3 en la caja de fusibles de la izquierda.
Bloque de fusibles (compartimento del motor)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | CALEFACCIÓN DE COMBUSTIBLE | – | – |
| 2 | BOMBA DE COMBUSTIBLE | 15 | Bomba de combustible |
| 3 | F.FOG | 15 | Faros antiniebla* |
| 4 | P / W | 20 | Elevalunas eléctricos |
| 5 | BOCINA | 10 | Bocina |
| 6 | EGI | 10 | Sistema de gestión del motor |
| 7 | DSC-P | 30 | DSC |
| 8 | DSC-V | 20 | DSC |
| 9 | MAG | 7,5 | Aire acondicionado |
| 10 | TAIL | 15 | Luces traseras;
Luces de posición; Iluminación de la matrícula. |
| 11 | STOP | 10 | Luces de freno |
| 12 | SWS | 7,5 | Airbag |
| 13 | R.DEF | 20 | Desempañador de la luneta trasera |
| 14 | HAZARD | 10 | Luces de emergencia;
Intermitentes. |
| 15 | D / L | 20 | Cierre centralizado eléctrico |
| 16 | EOP | – | – |
| 17 | ENG BAR | 15 | Sistema de gestión del motor |
| 18 | ENG INJ | 15 | Sistema de gestión del motor |
| 19 | ENG INJ2 | – | – |
| 20 | H / L HI RH | – | – |
| 21 | H / L HI LH | – | – |
| 22 | DCDC3 | – | – |
| 23 | H / L LO RH | 15 | Faro (derecho) |
| 24 | H / L LO LH | 15 | Faro (izquierdo) |
| 25 | AUDIO2 | – | – |
| 26 | DSC-V2 | – | – |
| 27 | HORN2 | – | – |
| 28 | METER | – | – |
| 29 | ROOM | 15 | Iluminación interior |
| 30 | GLOW | – | – |
| 31 | EVVT | – | – |
| 32 | IG KEY 1 | 40 | Para proteger varios circuitos |
| 33 | FAN 3 | – | – |
| 34 | FAN 2 | 30 | Ventilador de refrigeración |
| 35 | FAN 1 | – | – |
| 36 | INJ | – | – |
| 37 | IG KEY 2 | 30 | Para proteger varios circuitos |
| 38 | 4WD | – | – |
| 39 | ABS DSC-P2 | – | – |
| 40 | BLOWER | 30 | Aire acondicionado |
| * Algunos modelos | |||

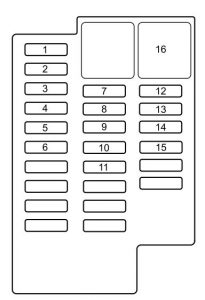

Bloque de fusibles (lado izquierdo)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | TCM | – | – |
| 2 | ILLUMI | 7,5 | Iluminación del salpicadero |
| 3 | CIGAR | 15 | Toma de corriente;
Encendedor de cigarrillos. |
| 4 | ESPEJO | 7,5 | Control del espejo |
| 5 | M.DEF | 7,5 | Desempañador del espejo * |
| 6 | S.WARM | – | – |
| 7 | A / C | 7,5 | Aire acondicionado |
| 8 | F.WIP | 20 | Limpiaparabrisas y lavaparabrisas delantero |
| 9 | R.WIP | 10 | Limpiaparabrisas y lavaparabrisas trasero |
| 10 | STARTER | – | – |
| 11 | METER 2 | – | – |
| 12 | ENG | 10 | Sistema de gestión del motor |
| 13 | METER | 10 | Panel de instrumentos |
| 14 | SAS | 10 | Airbag |
| 15 | AUDIO 3 | – | – |
| 16 | P / W | 30 | Elevalunas eléctricos |
| * Algunos modelos | |||
Mazda 2 (2014) – esquema de fusibles
Año de fabricación: 2014.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 2 (2014) es el fusible 3 en la caja de fusibles de la izquierda.

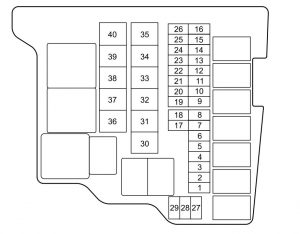

Bloque de fusibles (compartimento del motor)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | FUEL HEAT | – | – |
| 2 | FUEL PUMP | 15 | Bomba de combustible |
| 3 | F.FOG | 15 | Faros antiniebla* |
| 4 | P / W | 20 | Elevalunas eléctricos |
| 5 | HORN | 10 | Bocina |
| 6 | EGI | 10 | Sistema de gestión del motor |
| 7 | DSC-P | 30 | DSC |
| 8 | DSC-V | 20 | DSC |
| 9 | MAG | 7,5 | Aire acondicionado |
| 10 | TAIL | 15 | Luces traseras;
Luces de posición; Iluminación de la matrícula. |
| 11 | STOP | 10 | Luces de freno |
| 12 | SWS | 7,5 | Airbag |
| 13 | R.DEF | 20 | Calefacción de la luneta trasera |
| 14 | HAZARD | 10 | Luces de emergencia;
Intermitentes. |
| 15 | D / L | 20 | Cierre centralizado eléctrico |
| 16 | EOP | – | – |
| 17 | ENG BAR | 15 | Sistema de gestión del motor |
| 18 | ENG INJ | 15 | Sistema de gestión del motor |
| 19 | ENG INJ2 | – | – |
| 20 | H / L HI RH | – | – |
| 21 | H / L HI LH | – | – |
| 22 | DCDC3 | – | – |
| 23 | H / L LO RH | 15 | Faro (derecho) |
| 24 | H / L LO LH | 15 | Faro (izquierdo) |
| 25 | AUDIO2 | – | – |
| 26 | DSC-V2 | – | – |
| 27 | HORN2 | – | – |
| 28 | METER | – | – |
| 29 | ROOM | 15 | Iluminación interior |
| 30 | GLOW | – | – |
| 31 | EVVT | – | – |
| 32 | IG KEY 1 | 40 | Para proteger varios circuitos |
| 33 | FAN 3 | – | – |
| 34 | FAN 2 | 30 | Ventilador de refrigeración |
| 35 | FAN 1 | – | – |
| 36 | INJ | – | – |
| 37 | IG KEY 2 | 30 | Para proteger varios circuitos |
| 38 | 4WD | – | – |
| 39 | ABS DSC-P2 | – | – |
| 40 | BLOWER | 30 | Aire acondicionado |
| * Algunos modelos | |||
Bloque de fusibles (lado izquierdo)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | TCM | – | – |
| 2 | ILLUMI | 7,5 | Iluminación del salpicadero |
| 3 | CIGAR | 15 | Toma de accesorios;
Encendedor de cigarrillos. |
| 4 | MIRROR | 7,5 | Control del espejo |
| 5 | M.DEF | 7,5 | Desempañador del espejo * |
| 6 | S.WARM | – | – |
| 7 | A / C | 7,5 | Aire acondicionado |
| 8 | F.WIP | 20 | Limpiaparabrisas y lavaparabrisas delantero |
| 9 | R.WIP | 10 | Limpiaparabrisas y lavaparabrisas trasero |
| 10 | STARTER | – | – |
| 11 | METER 2 | – | – |
| 12 | ENG | 10 | Sistema de gestión del motor |
| 13 | METER | 10 | Panel de instrumentos |
| 14 | SAS | 10 | Airbag |
| 15 | AUDIO 3 | – | – |
| 16 | P / W | 30 | Elevalunas eléctricos |
| * Algunos modelos | |||
Mazda 2 (2015-2019…) – esquema de fusibles
Año de fabricación: 2015, 2016, 2017, 2018, 2019.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda 2 es el fusible n.º 5 «F.OUTLET» en la caja de fusibles del habitáculo.
Ubicación de la caja de fusibles
Si alguna luz, accesorio o control no funciona, comprueba el fusible correspondiente. Si el fusible está fundido, el elemento interno se quemará.
Si los faros u otros elementos eléctricos no funcionan y los fusibles del habitáculo están normales, comprueba el bloque de fusibles bajo el capó.
Habitáculo
La tapa se encuentra en el lado izquierdo del habitáculo, abajo, cerca de la puerta (en vehículos con volante a la izquierda también se encuentra allí).
Compartimento del motor
2015, 2016
Compartimento del motor
Asignación de fusibles en el compartimento del motor (2015, 2016)
| Nº | Nombre | Amp [A] | Descripción |
|---|---|---|---|
| Nº | Nombre | Amp [A] | Descripción |
| 1 | C / U IG1 | 15 A | Para proteger varios circuitos |
| 2 | ENGINE IG1 | 7,5 A | Sistema de gestión del motor |
| 3 | SUNROOF | 10 A | – |
| 4 | INTERIOR | 15 A | Luz interior |
| 5 | ENG + B | 7,5 A | Sistema de gestión del motor |
| 6 | AUDIO2 | 15 A | Sistema de audio |
| 7 | METER1 | 10 A | Instrumento de medición |
| 8 | SRS1 | 7,5 A | Airbag |
| 9 | METER1 | 7,5 A | Instrumento de medición (algunos modelos) |
| 10 | RADIO | 7,5 A | Sistema de audio |
| 11 | ENGINE3 | 15 A | Sistema de gestión del motor |
| 12 | ENGINE1 | 15 A | Sistema de gestión del motor |
| 13 | ENGINE2 | 15 A | Sistema de gestión del motor |
| 14 | AUDIO1 | 25 A | Sistema de audio |
| 15 | A / C MAG | 7,5 A | Aire acondicionado Algunos modelos (algunos modelos) |
| 16 | AT PUMP | 15 A | Sistema de gestión del motor (algunos modelos) |
| 17 | AT | 15 A | Sistema de gestión del motor (algunos modelos) |
| 18 | D.LOCK | 25 A | Cerraduras eléctricas de las puertas |
| 19 | H / L RH | 20 A | Faro (derecho) |
| 20 | ENG + B2 | 7,5 A | Sistema de gestión del motor |
| 21 | TAIL | 20 A | Luces traseras;
Iluminación de la matrícula; Luces de posición. |
| 22 | – | – | – |
| 23 | ROOM | 25 A | Luz interior |
| 24 | FOG | 15 A | Faros antiniebla delanteros (algunos modelos) |
| Nº | Nombre | Amp [A] | Descripción |
|---|---|---|---|
| 25 | H / CLEAN | 20 A | Lavafaros (algunos modelos) |
| 26 | STOP | 10 A | Luces de freno;
Faro antiniebla (algunos modelos). |
| 27 | HORN | 15 A | Bocina |
| 28 | H / L LH | 20 A | Faro (izquierdo) |
| 29 | ABS / DSC S. | 30 A | ABS;
Sistema de control dinámico de estabilidad (algunos modelos) |
| 30 | HAZARD | 15 A | Luces de emergencia;
Intermitentes. |
| 31 | FUEL PUMP | 15 A | Sistema de alimentación (algunos modelos) |
| 32 | FUEL WARM | 25 A | Calentador de combustible (algunos modelos) |
| 33 | WIPER | 20 A | Limpiaparabrisas delantero |
| 34 | CABIN+B | 50 A | Para proteger varios circuitos |
| 35 | FAN2 | 30 A | Ventilador de refrigeración (algunos modelos) |
| 36 | FUEL PUMP | 30 A | – |
| 37 | ABS / DSC M | 50 A | ABS;
Sistema de control dinámico de estabilidad (algunos modelos). |
| 38 | EVVT | 20 A | Sistema de control del motor (algunos modelos) |
| 39 | – | – | – |
| 40 | FAN1 | 30 A | Ventilador de refrigeración (algunos modelos) |
| 41 | FAN3 | 40 A | Ventilador de refrigeración (algunos modelos) |
| 42 | ENG.MAIN | 40 A | Sistema de control del motor |
| 43 | EPS | 60 A | Sistema de asistencia a la dirección (algunos modelos) |
| 44 | DEFOG | 40 A | Desempañador de la luneta trasera |
| 45 | 1G2 | 30 A | Para proteger varios circuitos |
| 46 | INJECTOR | 30 A | Sistema de control del motor (algunos modelos) |
| 47 | HEATER | 40 A | Aire acondicionado |
| 48 | P. WINDOW 1 | 30 A | Elevalunas eléctricos |
| 49 | DCDC DE | 40 A | Para proteger varios circuitos (algunos modelos) |
Habitáculo
Asignación de fusibles en el habitáculo (2015, 2016)
| Nº | Nombre | Amp [A] | Descripción |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | F.OUTLET | 15 A | Toma de accesorios |
| 6 | – | – | – |
| 7 | AT IND | 7,5 A | Intermitente (algunos modelos) |
| 8 | MIRROR | 7,5 A | Control eléctrico del espejo |
| 9 | – | – | – |
| 10 | P.WINDOW2 | 25 A | Elevalunas eléctricos |
| 11 | R.WIPER | 15 A | Limpiaparabrisas y lavaparabrisas trasero |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | SRS2 / ESCL | 15 A | Bloqueo electrónico de la dirección |
| 15 | SEAT WARM | 20 A | Calefacción de asientos (algunos modelos) |
| 16 | M.DEF | 7,5 A | Desempañador de espejos (algunos modelos) |
2017
Compartimento del motor
Asignación de fusibles en el compartimento del motor (2017)
| Nº | Nombre | Amp [A] | Descripción |
|---|---|---|---|
| Nº | Nombre | Amp [A] | Descripción |
| 1 | C / U IG1 | 15 A | Para la protección de varios circuitos |
| 2 | ENGINE IG1 | 7,5 A | Sistema de gestión del motor |
| 3 | SUNROOF | 10 A | – |
| 4 | INTERIOR | 15 A | Iluminación interior |
| 5 | ENG + B | 7,5 A | Sistema de gestión del motor |
| 6 | AUDIO2 | 15 A | Sistema de audio |
| 7 | METER1 | 10 A | Instrumento de medición |
| 8 | SRS1 | 7,5 A | Airbag |
| 9 | METER2 | 7,5 A | Instrumento de medición (algunos modelos) |
| 10 | RADIO | 7,5 A | Sistema de audio |
| 11 | ENGINE3 | 15 A | Sistema de gestión del motor |
| 12 | ENGINE1 | 15 A | Sistema de gestión del motor |
| 13 | ENGINE2 | 15 A | Sistema de gestión del motor |
| 14 | AUDIO1 | 25 A | Sistema de audio |
| 15 | A / C MAG | 7,5 A | Aire acondicionado Algunos modelos (algunos modelos) |
| 16 | AT PUMP | 15 A | Sistema de gestión del puente del motor (algunos modelos) |
| 17 | AT | 15 A | Sistema de gestión del puente del motor (algunos modelos) |
| 18 | D.LOCK | 25 A | Cerraduras eléctricas de las puertas |
| 19 | H / L RH | 20 A | Faro (derecho) |
| 20 | ENG + B2 | 7,5 A | Sistema de gestión del motor |
| 21 | TAIL | 20 A | Luces traseras;
iluminación de la matrícula; Luces de posición. |
| 22 | ST.HEATER | 15 A | – |
| 22 | – | – | – |
| 23 | ROOM | 25 A | Iluminación interior |
| Nº | Nombre | Amp [A] | Descripción |
|---|---|---|---|
| 24 | FOG | 15 A | Faros antiniebla delanteros (algunos modelos) |
| 25 | H / CLEAN | 20 A | Lavafaros (algunos modelos) |
| 26 | STOP | 10 A | Luces de freno;
Luz antiniebla trasera (algunos modelos). |
| 27 | HORN | 15 A | Bocina |
| 28 | H / L LH | 20 A | Faro (izquierdo) |
| 29 | ABS / DSC S. | 30 A | ABS;
Sistema de control dinámico de estabilidad (algunos modelos). |
| 30 | HAZARD | 15 A | Luces de emergencia;
Intermitentes. |
| 31 | FUEL PUMP | 15 A | Sistema de alimentación (algunos modelos) |
| 32 | FUEL WARM | 25 A | Calentador de combustible (algunos modelos) |
| 33 | WIPER | Limpiaparabrisas delantero | |
| 34 | CABIN+B | 50 A | Para la protección de varios circuitos |
| 35 | FAN2 | 30 A | Ventilador de refrigeración (algunos modelos) |
| 36 | FUEL PUMP | 30 A | – |
| 37 | ABS / DSC M | 50 A | ABS;
Sistema de control dinámico de estabilidad (algunos modelos). |
| 38 | EVVT | 20 A | Sistema de control del motor (algunos modelos) |
| 39 | – | – | – |
| 40 | FAN1 | 30 A | Ventilador de refrigeración (algunos modelos) |
| 41 | FAN3 | 40 A | Ventilador de refrigeración (algunos modelos) |
| 42 | ENG.MAIN | 40 A | Sistema de control del motor |
| 43 | EPS | 60 A | Sistema de asistencia a la dirección (algunos modelos) |
| 44 | DEFOG | 40 A | Desempañador de la luneta trasera |
| 45 | 1G2 | 30 A | Para la protección de varios circuitos |
| 46 | INJECTOR | 30 A | Sistema de control del motor (algunos modelos) |
| 47 | HEATER | 40 A | Aire acondicionado |
| 48 | P. WINDOW 1 | 30 A | Elevalunas eléctricos |
| 49 | DCDC DE | 40 A | Para la protección de varios circuitos (algunos modelos) |
Habitáculo
Asignación de fusibles en el habitáculo (2017)
| Nº | Nombre | Amp [A] | Descripción |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | F.OUTLET | 15 A | Toma de accesorios |
| 6 | – | – | – |
| 7 | AT IND | 7,5 A | Intermitente (algunos modelos) |
| 8 | MIRROR | 7,5 A | Control eléctrico del espejo |
| 9 | – | – | – |
| 10 | P.WINDOW2 | 25 A | Elevalunas eléctricos |
| 11 | R.WIPER | 15 A | Limpiaparabrisas y lavaparabrisas trasero |
| 12 | P.SEAT D | 30 A | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | SRS2 / ESCL | 15 A | Bloqueo electrónico de la dirección |
| 15 | SEAT WARM | 20 A | Calefacción de asientos (algunos modelos) |
| 16 | M.DEF | 7,5 A | Desempañador de espejos (algunos modelos) |
Sobre el Mazda 2 (2011-2019)
El Mazda 2 de los años 2011 a 2019 es un coche urbano compacto que se caracteriza por un diseño moderno y un consumo de combustible eficiente. Este modelo es popular por su fiabilidad y agilidad, lo que lo hace ideal para el entorno urbano. El Mazda 2 ofrece varias opciones de motorización, incluyendo motores de gasolina con una cilindrada de 1.3 a 1.5 litros, que proporcionan suficiente potencia para la conducción diaria. El interior está diseñado con énfasis en la comodidad y la ergonomía, ofreciendo elementos tecnológicos modernos, como una pantalla táctil y sistemas de seguridad avanzados.
Esquema de la caja de fusibles del Mazda 2
Esta página muestra el esquema de la caja de fusibles para el modelo Mazda 2, que es esencial para identificar y resolver problemas con los componentes eléctricos del vehículo. En el Mazda 2, la caja de fusibles se encuentra generalmente en el compartimento del motor y en el habitáculo debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro y fiable del vehículo, por lo que es importante tener información precisa sobre su disposición y funciones.
