Mazda Tribute (2000-2011) – caja de fusibles

Mazda Tribute – diagrama de fusibles

Año de fabricación: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.

Caja de fusibles del habitáculo

Se encuentra debajo del salpicadero (parte inferior del salpicadero), en el lado del pasajero y está protegida por una tapa. Para acceder a ella, basta con levantarla con un destornillador plano a través del orificio correspondiente en la tapa.

Tipo 1

Descripción

1	5A Caja de válvulas electroneumáticas del depósito de vapores de combustible
2	5A Relé del ventilador, luneta trasera térmica
3	10A Limpiaparabrisas de la puerta trasera y motor del lavaparabrisas
4	10A Unidad de control 4WD, salpicadero
5	Unidad de control ABS y SRS 5A
6	10A Luces de emergencia, luces de marcha atrás
7	10A Amplificador de señal del transpondedor, unidad de control SRS
8	10A Salpicadero, relé de bloqueo del selector
9	3A Relé del motor y de la transmisión automática, relé del ventilador, relé del aire acondicionado
10	20A Motor del limpiaparabrisas delantero, motor del lavaparabrisas delantero, relé del limpiaparabrisas intermitente
11	10A Relé del motor de arranque, caja de válvulas electromagnéticas para el bloqueo de la llave de encendido
12	5A Receptor de radio y reloj
13	Reserva
14	Encendedor 20A

15	15A Luces de posición, faros, relé del sistema eléctrico del remolque
16	10A Salpicadero, espejos eléctricos, unidad de control eléctrica
17	15A Łukasz
18	5A Iluminación del panel de instrumentos y de los interruptores del salpicadero
19	Subwoofer 10A
20	15A Intermitentes, indicadores, luces de advertencia
21	10A Luces laterales del remolque
22	15A reserva
23	15 / 20A señal acústica
24	15A Luces de freno, unidad de control ABS, unidad de control del motor y de la transmisión automática, válvulas electromagnéticas para la transmisión automática
25	Elevalunas eléctricos 30A
26	30A Cierre centralizado, ECM, asientos ajustables eléctricamente
27	10A Radio, panel de instrumentos, iluminación interior
ACC	Relé para la instalación de equipamiento adicional

Tipo 2

Descripción

1	15A Luces del remolque
2	Radio 5A (iluminación)
3	15A Luces de posición delanteras y traseras
4	10A Interruptor de encendido
5	2A Relé de la unidad de control de la transmisión automática, relé de la bomba de combustible, relé del ventilador, n.º 2 velocidad alta/baja del ventilador
6	15A Luces de freno adicionales, luces de freno, unidad de control del motor y de la transmisión automática, ABS, control de crucero
7	Salpicadero 10A, OBD, radio, espejos laterales ajustables eléctricamente
8	15A Faros antiniebla
9	30A Cierre centralizado, asientos ajustables eléctricamente
10	15A Espejos laterales calefactables
11	15A Techo corredizo
12	Radio 15A
13	Reserva
14	Reserva
15	Motor del elevalunas eléctrico 30A
16	Subwoofer 15A
17	15A Luces de cruce

18	Sistema AWD 18A
19	15A Sistema antirrobo
20	Señal acústica 20A
21	10A Limpiaparabrisas de la puerta trasera y motor del lavaparabrisas
22	10A Espejo retrovisor, salpicadero
23	Radio 5A (potencia)
24	Encendedor de cigarrillos 20A
25	20A Lavaparabrisas delantero y motor del limpiaparabrisas
26	Aire acondicionado 5A
27	5A Interruptor del control de crucero
28	10A Salpicadero
29	10A Luces de marcha atrás
30	Reserva
31	Reserva
32	10A Relé de bloqueo del selector
33	15A Unidad de control SRS, indicador de desactivación del airbag del pasajero delantero, sensor del asiento del pasajero delantero
34	Unidad ABS 5A, control de crucero
35	5A Asientos calefactables, tracción total

Relé

En la parte trasera del dispositivo pueden encontrarse relés, como:

• Relé antibloqueo
• Relé del motor de arranque
• Relé de luces de posición
• Relé de la bocina

Caja de fusibles del compartimento del motor

Se encuentra en el lado izquierdo, junto a la batería, bajo una tapa protectora. En la parte trasera se aplicará la asignación real de fusibles y relés.

Tipo 1

Descripción

Voz	15A Bocina
H / LLH	15A Luz izquierda
H / L RH	15A Luz derecha
EWG	5A Sistema de gestión del motor
SUR	15A Sistema de inyección de combustible
COMBUSTIBLE	20A bomba de combustible
DIODO	Diodo
DIODO	Diodo
RELÉ H/L MICRO	Relé de los faros
INJ	30A Sistema de gestión del motor, sensor MAF, válvula de control de ralentí
PRINCIPAL	Fusible principal 120A
TODO	Generador 15A
(DRL)	Sistema de luces diurnas 15A
(DRLZ)	15A Unidad de control de luces diurnas
(HLEV)	10A control del ángulo de los faros
PWR1	15A Toma para la conexión de equipos adicionales
NIEBLA	20A faros antiniebla
A/C	15A Embrague del compresor del aire acondicionado

(SECCIÓN)	Sistema antibloqueo 25A
PWR2	15A Toma para la conexión de equipos adicionales
IG PRINCIPAL	40A Circuito del motor de arranque
HTR	40A Motor del ventilador, relé del motor del ventilador
BTN 1	40A Radio, encendedor, salpicadero, espejos eléctricos
(SECCIÓN)	Motor de la bomba ABS 60A
BTN 2	40A Radio, salpicadero, «control de crucero», ajuste eléctrico del asiento, bocina
VENTILADOR PRINCIPAL	Ventilador principal 40/50A
RDEF	30A Luneta trasera térmica
VENTILADOR ADICIONAL	40 / 50A Ventilador adicional
ISO PRINCIPAL EEC	Relé de control del motor
ISO DE LA BOMBA DE COMBUSTIBLE	Relé de la bomba de combustible
ISO DEL VENTILADOR PRINCIPAL	Relé de baja velocidad del ventilador (motor YF) Relé de alta velocidad del ventilador n.º 1 (motor AJ)
ISO DEL VENTILADOR ADICIONAL	Relé de alta velocidad del ventilador (motor YF) Relé de baja velocidad del ventilador (motor AJ)
ISO DEL RELÉ DEF	Relé de la luneta trasera térmica
ISO DEL RELÉ ST	Relé del motor de arranque
ISO DEL VENTILADOR ADICIONAL 2	Relé n.º 2 de alta velocidad del ventilador (motor AJ) Relé de velocidad media del ventilador (motor YF)
MICRO RELÉ DE NIEBLA	Relé de los faros antiniebla
MICRO RELÉ DE A/C	Relé del embrague del compresor del aire acondicionado

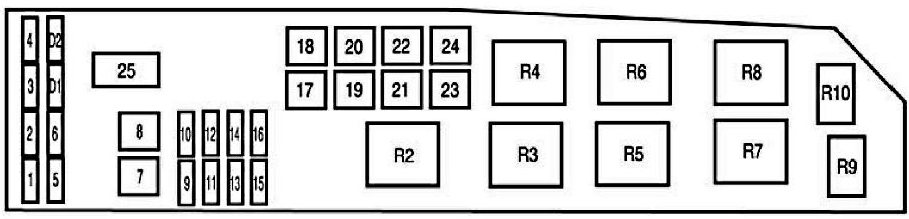

Tipo 2

Descripción

1	25A Fusible del salpicadero
2	Faros 25A
3	25A Faros con luces de cruce, intermitentes, iluminación interior, faros
4	5A Sistema de retardo de apagado de algunos circuitos después de apagar el encendido
5	Calentador del sensor de oxígeno 15A
6	Bomba de gasolina 20A
7	Relé RUN / ACC 40A – Encendedor de cigarrillos, limpiaparabrisas delanteros y limpiaparabrisas de la puerta trasera
8	30A Unidad de control del motor y de la transmisión automática, inyectores y bobinas
9	Generador 15A
10	30A Asientos calefactables
11	10A Unidad de control del motor y de la transmisión automática
12	20A Toma para la conexión de equipos adicionales
13	20A Faros antiniebla (faros/luces)
14	15A Embrague electromagnético del compresor del aire acondicionado, relé del aire acondicionado
15	Sistema antibloqueo 30A
16*	25A Fusible del salpicadero
17	50A Circuito del motor de arranque

18	Motor del ventilador 40A
19	40A Relé auxiliar – subwoofer, sistema AWD, luces de cruce
20	Sistema antibloqueo 60A
21	40A Bocina, luces de freno adicionales, salpicadero, cierre centralizado y asientos eléctricos
22	Ventilador del radiador 40/50A
23	40A Luneta trasera térmica, relé de luces de posición
24	Ventilador 40/50A de alta/baja velocidad
25	Brazo
R2	Relé para la unidad de control del motor y la transmisión automática
R3	Relé de la bomba de combustible
R4	Relé del ventilador del radiador
R5	Relé n.º 1 de alta/baja velocidad del ventilador
R7	Relé del motor de arranque
R8	Relé n.º 2 de alta/baja velocidad del ventilador
R9	Relé de los faros antiniebla (faros/bombillas)
R10	Relé del aire acondicionado
D1	Diodo del motor de arranque
D2	Diodo del aire acondicionado

Tipo 3

Descripción

A	Módulo de asistencia electrónica a la dirección 80A (EPAS)
B	125A Caja de fusibles del habitáculo
1	15A Espejo calefactable
2	30A Calefactor trasero
3	20A Tomas traseras (consola central)
4	Reserva
5	Módulo de control del sistema de propulsión 10A (PCM) — gestiona la alimentación, relé del PCM, válvula de purga del depósito
6	Generador 15A
7	15A Techo corredizo
8	20A Luces de posición del remolque
9	50A Sistema antibloqueo (ABS)
10	30A Limpiaparabrisas delanteros
11	Motor de arranque 30A
12	Motor del ventilador 40A
13	Embrague del aire acondicionado 10A
14	15A Faros del remolque
15	Reserva
16	40A Ventilador de refrigeración 1
17	40A Ventilador de refrigeración 2
18	20A ABS
19	Asientos eléctricos 30A
20	Relé de control del aire acondicionado
21A	Relé del desempañador trasero
21B	Relé de la bomba de combustible

21C	Relé del ventilador
21D	Relé del PCM
22	20A Bomba de combustible
23	Inyectores de combustible 15A
24	No se utiliza
25	5A ABS
26	15A Bobinas de encendido
27	Luz indicadora de avería del componente del sistema de propulsión 10A
28	20A Luz indicadora de avería del componente del sistema de propulsión
29	15A PCM
30A	Relé de refrigeración del ventilador 1
30B	Relé del motor de arranque
30C	Relé principal de refrigeración del ventilador
30D	Relé de refrigeración del ventilador 2
31A	Relé de la luz trasera
31B	No se utiliza
31C	Relé del remolque para giro a la izquierda
31D	Relé del remolque para giro a la derecha
31E	Altavoz
31F	Relé de bloqueo
32	No se utiliza
33	Diodo del aire acondicionado
34	Diodo del motor de arranque
35	Arranque/apagado, luces de marcha atrás, relé de calefacción trasera
36	Reserva
